船用动力单元配套齿轮传动结构设计

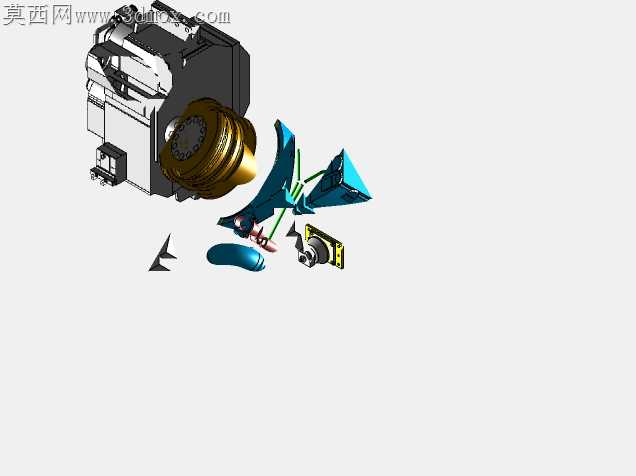

船用动力单元在舱内高湿高盐、持续高负载运转的工况下，动力输出端与齿轮组的配合面极易出现应力集中导致的齿面崩损、连接法兰错位渗漏问题，这套结构在设计阶段就针对这类现场反馈的故障点做了针对性的适配调整。齿轮与发动机输出轴的配合段没有沿用常规的平键单键连接，而是在轴端做了渐开线花键的配合结构，花键齿侧预留了0.02mm的热胀间隙，避免长时间满负荷运转后轴件热膨胀导致花键咬死，拆解维护时无法分离部件。齿轮外侧的连接法兰端面做了三道环形密封槽，槽内适配耐油橡胶O型圈，法兰对接时的压紧量控制在0.3mm，既不会因为压紧量过大导致橡胶圈被挤压破损，也不会因为压力不足出现润滑油渗漏的问题，适配舱内长期颠簸震动的使用环境。拆解视图里能看到齿轮组旁的附属固定支架，支架与发动机壳体的连接孔做了腰型孔设计，安装时可以微调齿轮与输出轴的同轴度，抵消壳体铸造带来的形位公差偏差，不需要额外修磨支架安装面就能保证齿轮啮合的齿侧间隙在合理区间，减少装配时的钳工修配工作量。齿轮本体的齿根位置做了圆弧过渡处理，没有采用直角清根的结构，避免应力集中在齿根位置，在持续输出大扭矩的工况下，齿根的疲劳寿命能提升近四成，匹配船用动力长时间不间断运转的使用需求。外露的连接紧固件全部采用细牙螺纹设计，螺纹配合段涂覆耐盐雾的防松胶，配合止动垫片使用，避免船舶航行时的持续震动导致紧固件松脱，不需要运维人员频繁进舱检查紧固件松紧。齿轮啮合区域的壳体预留了润滑油导流槽，运转时飞溅的润滑油会顺着导流槽回流到油底壳，不会在密封面位置堆积造成渗漏，也能保证齿轮啮合面始终有均匀的油膜覆盖，减少齿面的异常磨损。配套的密封端盖与轴件配合的位置采用了双唇口油封，外侧唇口阻挡外界的盐雾水汽进入壳体内部，内侧唇口阻挡润滑油外泄，两道唇口之间预留了润滑脂存储腔，长期运转也不会出现油封干磨老化的问题。
