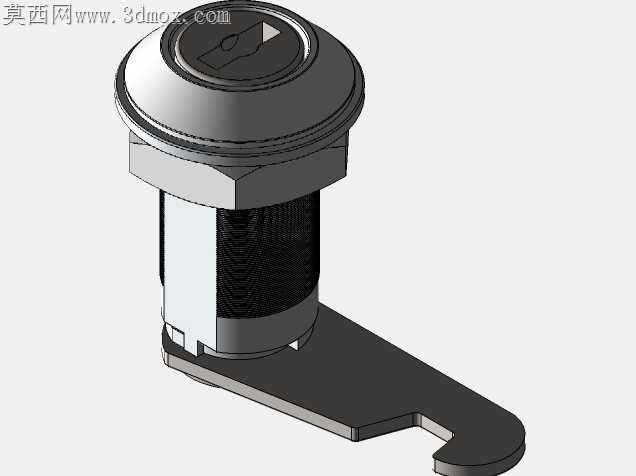

开关柜抽屉用圆柱转舌锁具结构设计

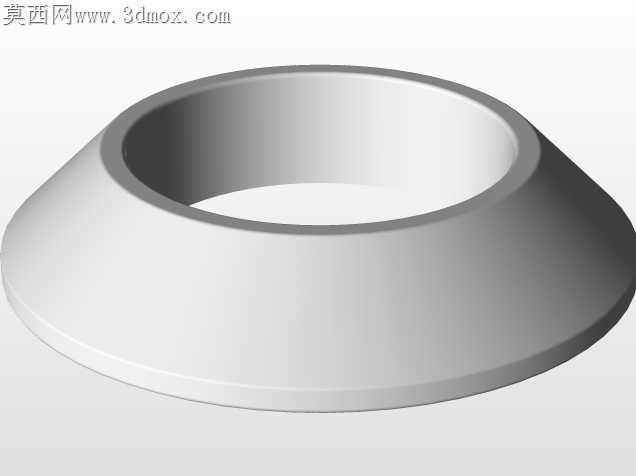

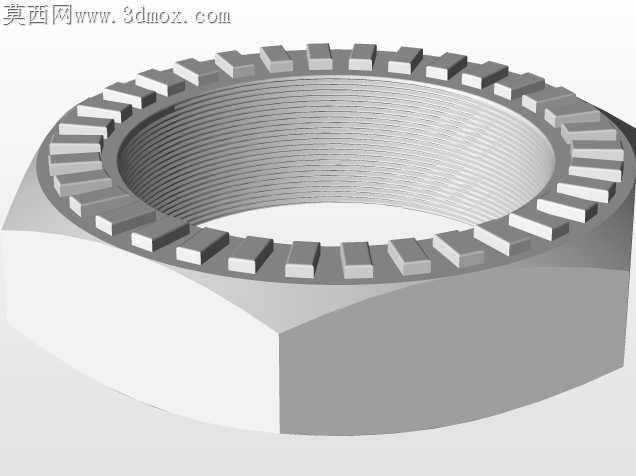

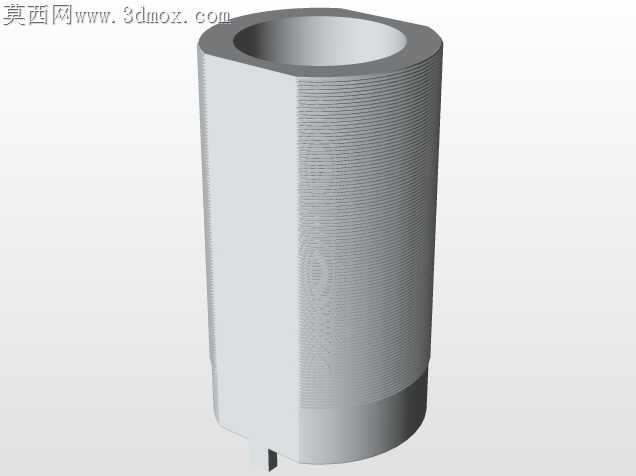

低压开关柜与工业抽屉的现场运维中，传统舌锁常出现锁舌卡滞、安装螺纹滑牙、锁芯转动旷量过大的问题，根源在于锁体与安装面板的配合公差未考虑钣金喷涂后的涂层厚度，锁舌回转路径未避让抽屉内的布线槽与加强筋。这款转舌锁的结构设计完全围绕现场安装的适配性调整，锁头部位的六角限位台厚度预留了0.3mm的喷涂余量，安装螺纹采用细牙螺距，配合尼龙防松垫圈，即便在设备长期振动的工况下，锁体也不会出现松脱移位。锁芯与锁舌的连接部位采用扁方传动结构，摒弃了传统的销钉连接，避免销钉受剪切力断裂导致锁具失效，扁方配合的间隙控制在0.05mm以内，既保证钥匙转动时无空行程，又不会因加工公差导致装配卡滞。锁舌的弯折角度经过反复校核，解锁状态下锁舌完全收回到锁体投影范围内，推入抽屉时不会刮蹭柜体内腔的隔板，锁止状态下锁舌的搭接量达到8mm，即便抽屉受外力冲击出现轻微形变，也不会出现脱锁的情况。锁芯的钥匙插孔做了下沉式挡边设计，日常运维中的灰尘、水渍不易进入锁芯内部，减少了锁芯弹子卡涩的概率，锁体外圈的镀铬层厚度控制在0.02mm，兼顾防锈性能与外观质感，不会因镀层过厚导致安装时无法穿过面板的开孔。锁体内部的复位弹簧采用不锈钢材质，弹力曲线经过匹配，钥匙转动解锁后松手，锁舌不会因惯性停在半开位置，也不会因弹力过大导致钥匙转动手感生涩。不同于市面上通用锁具统一的锁舌长度，这款锁的锁舌预留了修磨缺口，现场安装时可根据不同柜体的壁厚、抽屉与柜体的间隙灵活修磨调整，不需要额外定制配件，适配性更强。锁头与锁体的连接部位采用卷边收口工艺，而非螺丝紧固，避免长期使用后连接部位松动，同时卷边的圆角处理不会划伤安装人员的手部，装配时不需要额外做毛刺处理。
