门控系统用12V直流弹簧式电磁锁结构

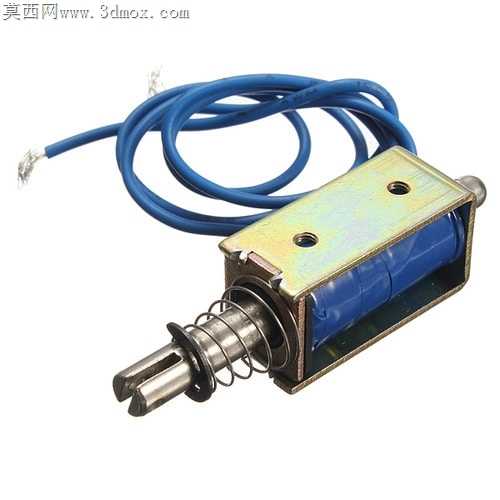

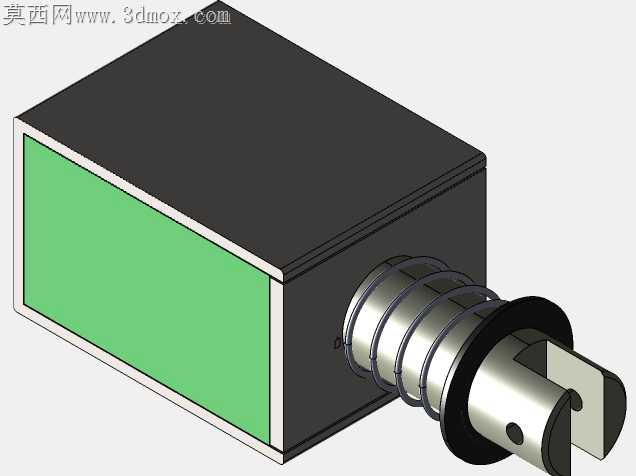

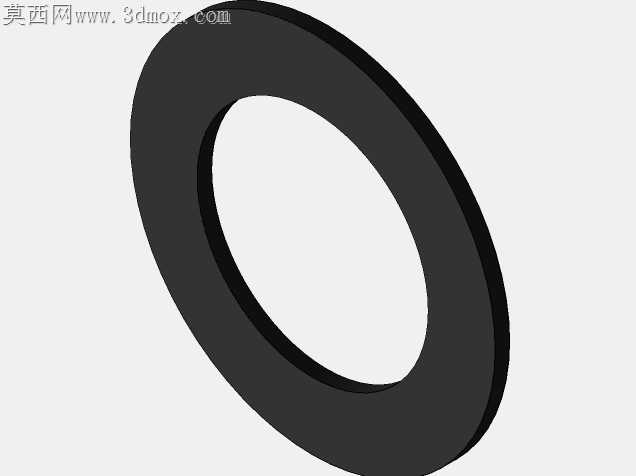

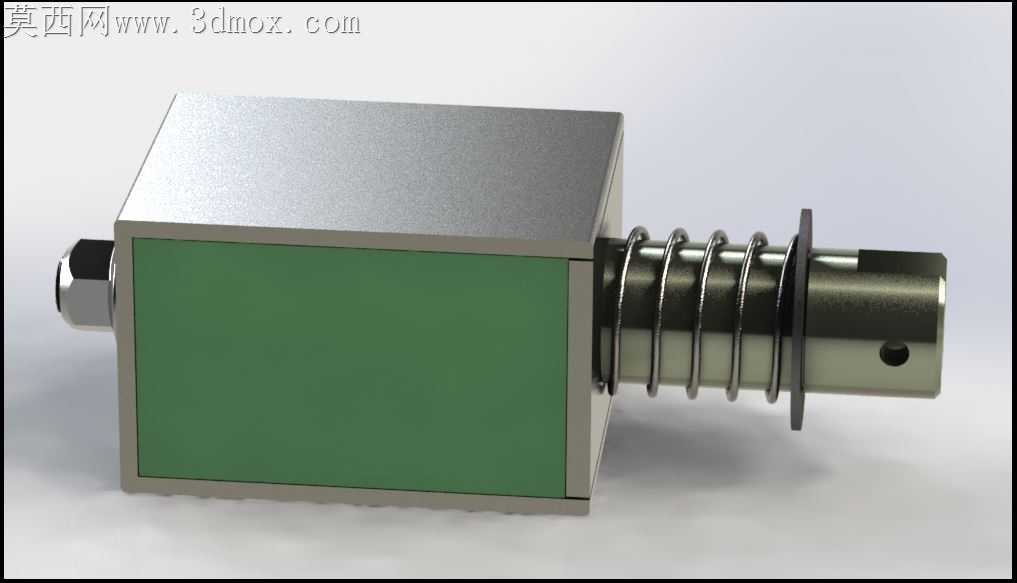

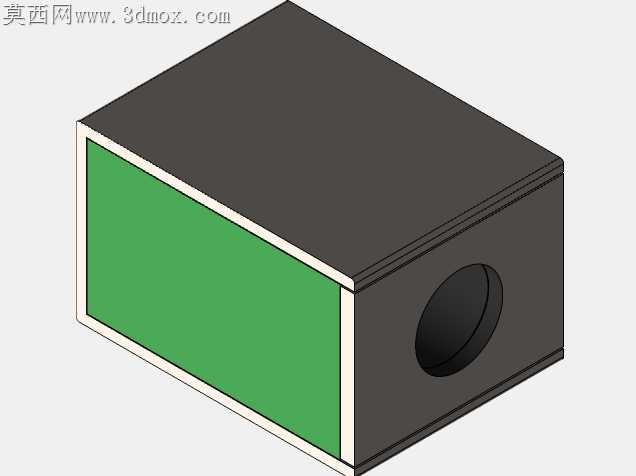

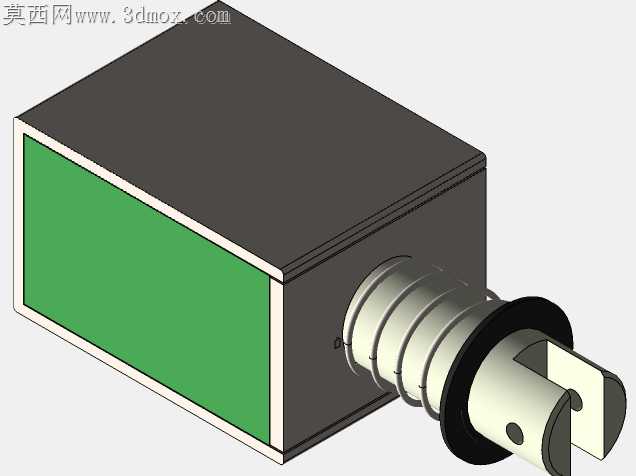

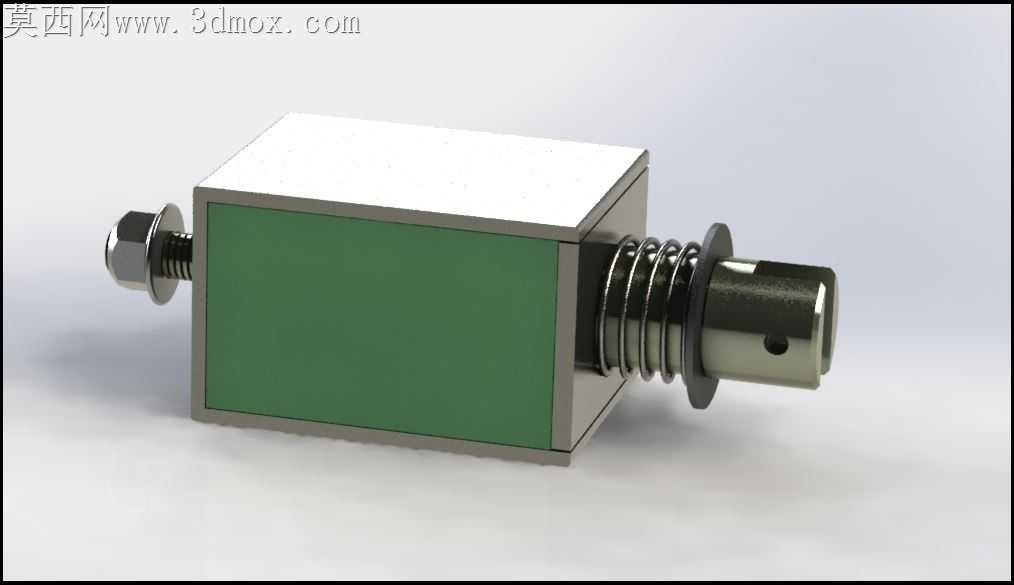

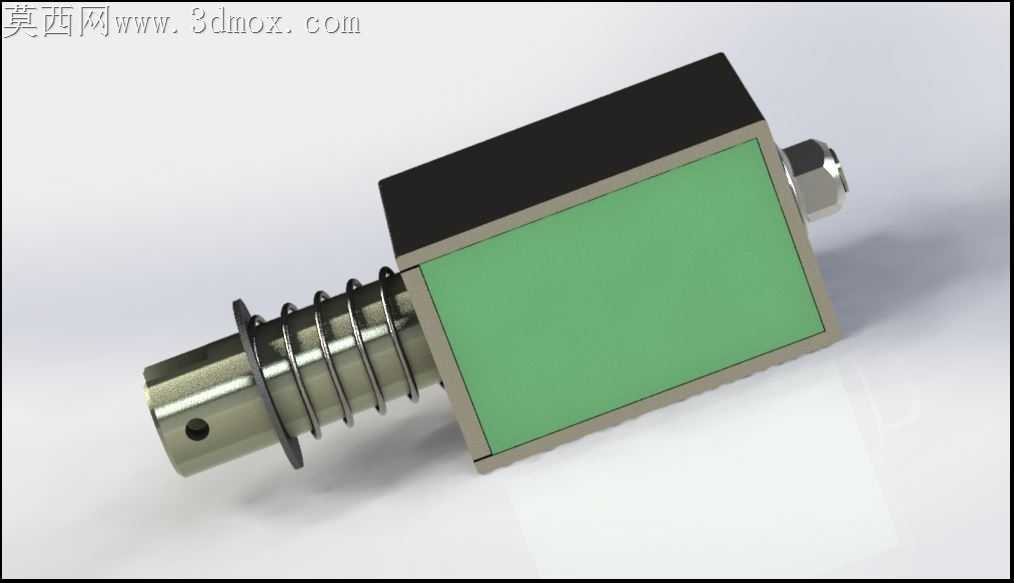

门用电磁锁的加工适配一直是小批量电控锁具生产里容易踩坑的环节，这款12V直流电磁锁的结构设计，刚好踩中了量产加工里几个最容易出废品的公差节点。锁体方形外壳的绿色封板和金属框体的配合间隙，没有采用常见的全周胶粘固定方案，而是在框体内侧预留了0.12mm的嵌装台阶，封板边缘做了微小的倒角导向，压装时不需要额外涂胶定位，靠台阶的过盈配合就能实现初步固定，后续点胶密封时不会出现胶液溢到外壳表面污染外观的问题，也避免了胶粘固化后锁体内部线圈散热受阻的隐患。伸出端的复位弹簧是这款锁的核心运动部件，弹簧的线径、节距和自由长度的匹配，直接决定锁舌的弹出力度和通电吸合的响应速度，模型里弹簧和锁杆的配合间隙留了0.08mm，既不会因为间隙过小导致弹簧伸缩时卡滞在锁杆表面，也不会因为间隙过大出现弹簧偏斜、弹出时锁杆晃动的问题。锁杆端部的径向通孔是用来连接外接传动件的，孔的位置距离锁杆端面的尺寸公差控制在0.05mm以内，加工时不需要二次找正，一次装夹就能完成车削和钻孔工序，减少了装夹误差带来的装配错位。线圈容纳腔的内壁做了细微的磨砂纹理处理，绕制漆包线时不会因为内壁过于光滑出现线圈松脱移位的情况，腔室边角的圆角过渡也避免了漆包线绕制时被尖锐棱边割破绝缘层造成短路。锁体尾部的接线端采用了六角螺母锁紧的出线结构，和常见的塑料卡扣出线方式不同，金属螺母的锁紧力更稳定，现场安装拉扯线缆时不会把内部接线扯断，适配门禁系统安装时经常出现的布线拉扯工况。锁杆上的限位挡片厚度做了减薄优化，没有采用厚重的整块金属切削，而是用冲压成型的薄钢片卡接在锁杆的卡槽里，既满足了锁舌弹出的行程限位要求，又减少了锁体整体的运动惯量，通电吸合时的撞击噪音比厚挡片结构降低了近三成。所有配合面的公差选择都没有盲目追求高精度，固定配合面选用中等精度公差，运动配合面根据实际运动频率调整公差带，既降低了机加工的成本，又能保证长期使用的磨损寿命，不会因为公差过松导致使用两三个月就出现锁舌晃动、锁闭不严的问题。
