带入口限位的22x40A型人字坡框架住宅

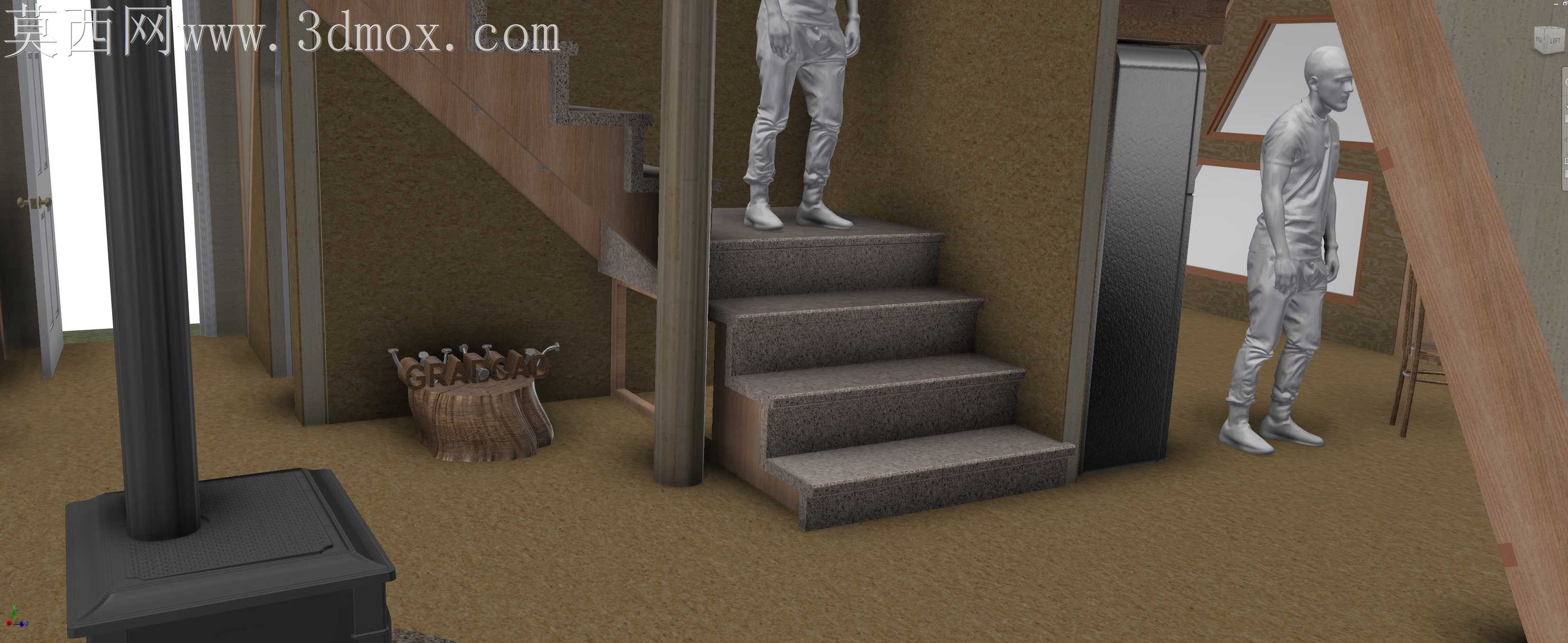

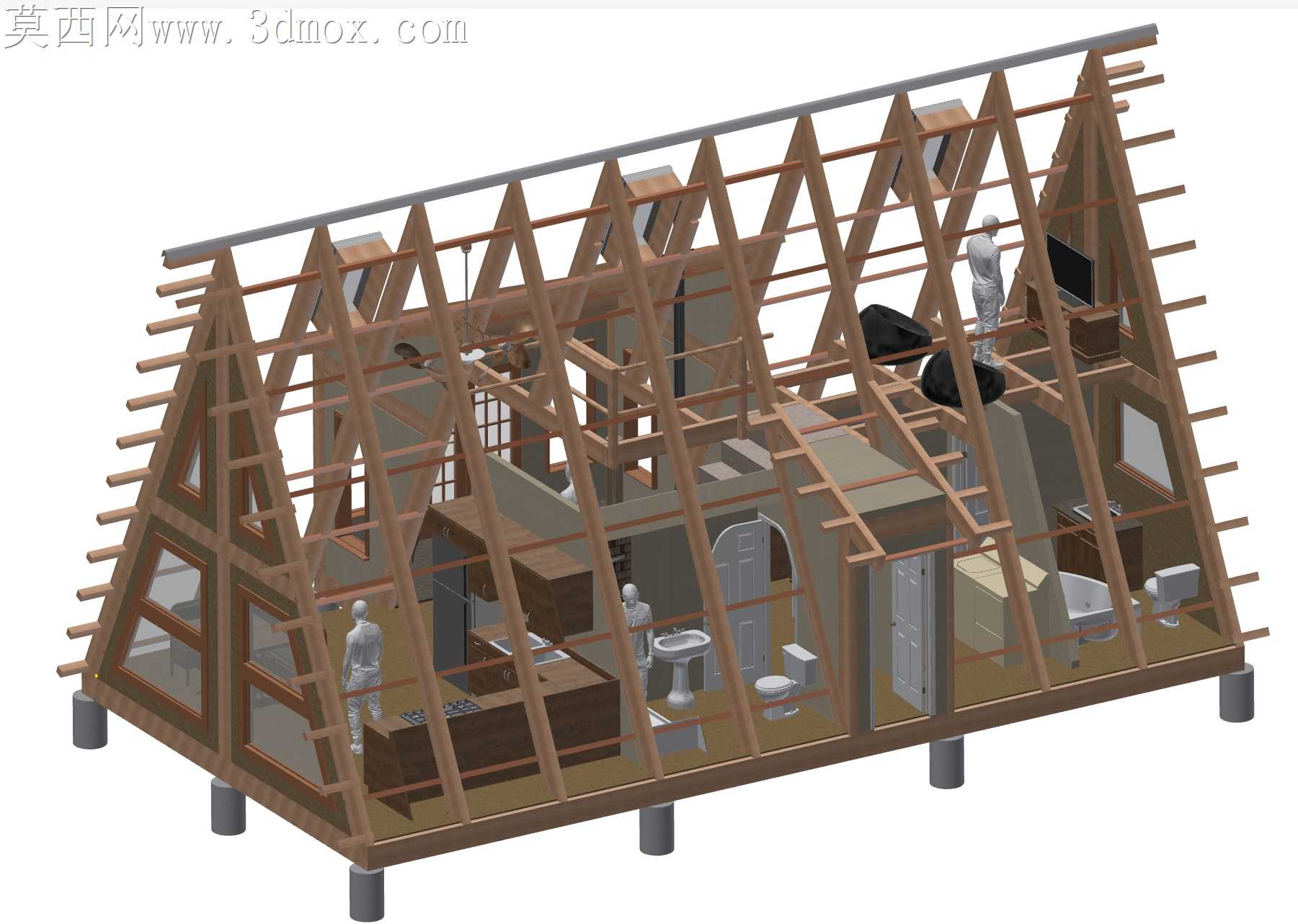

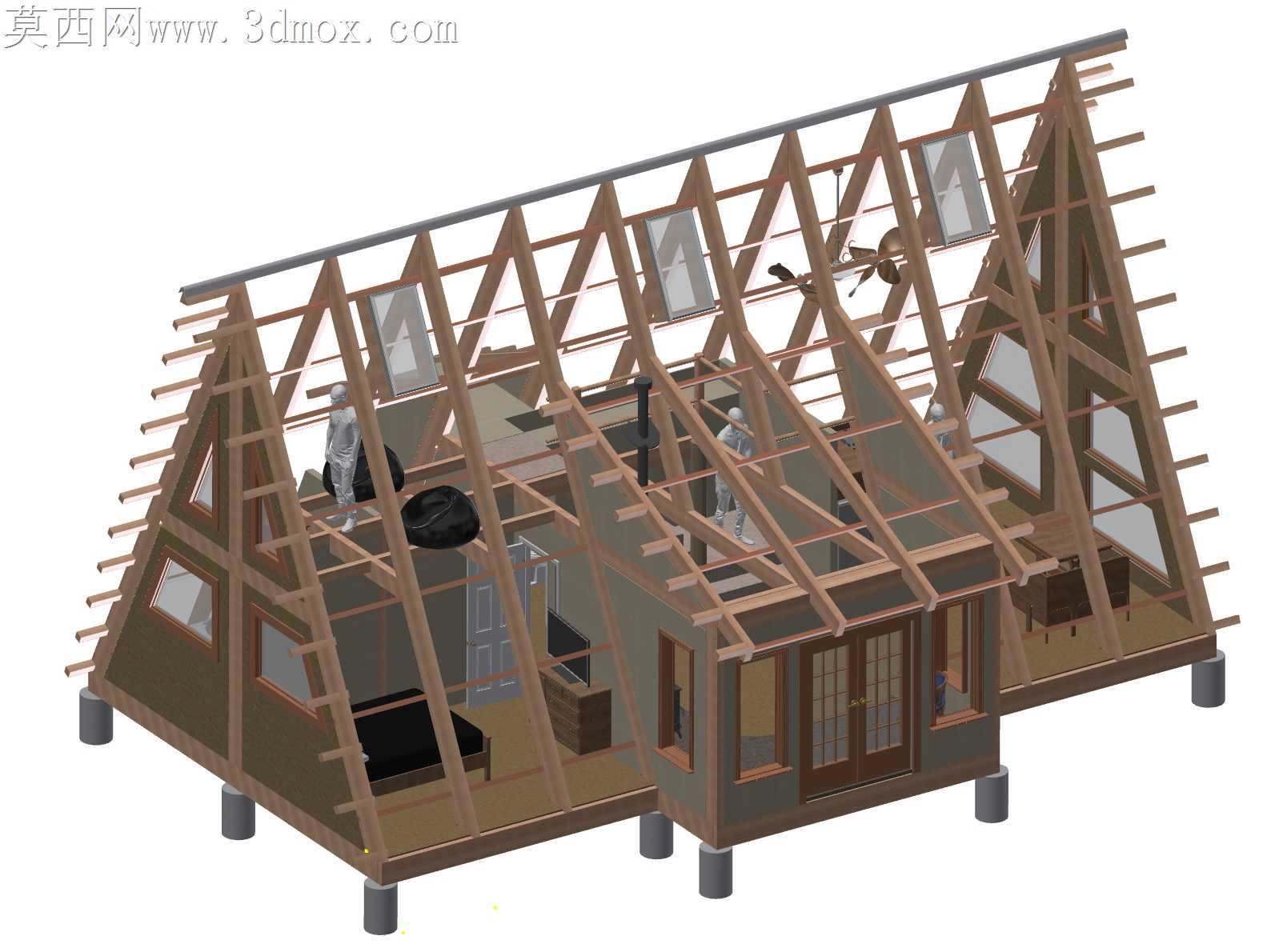

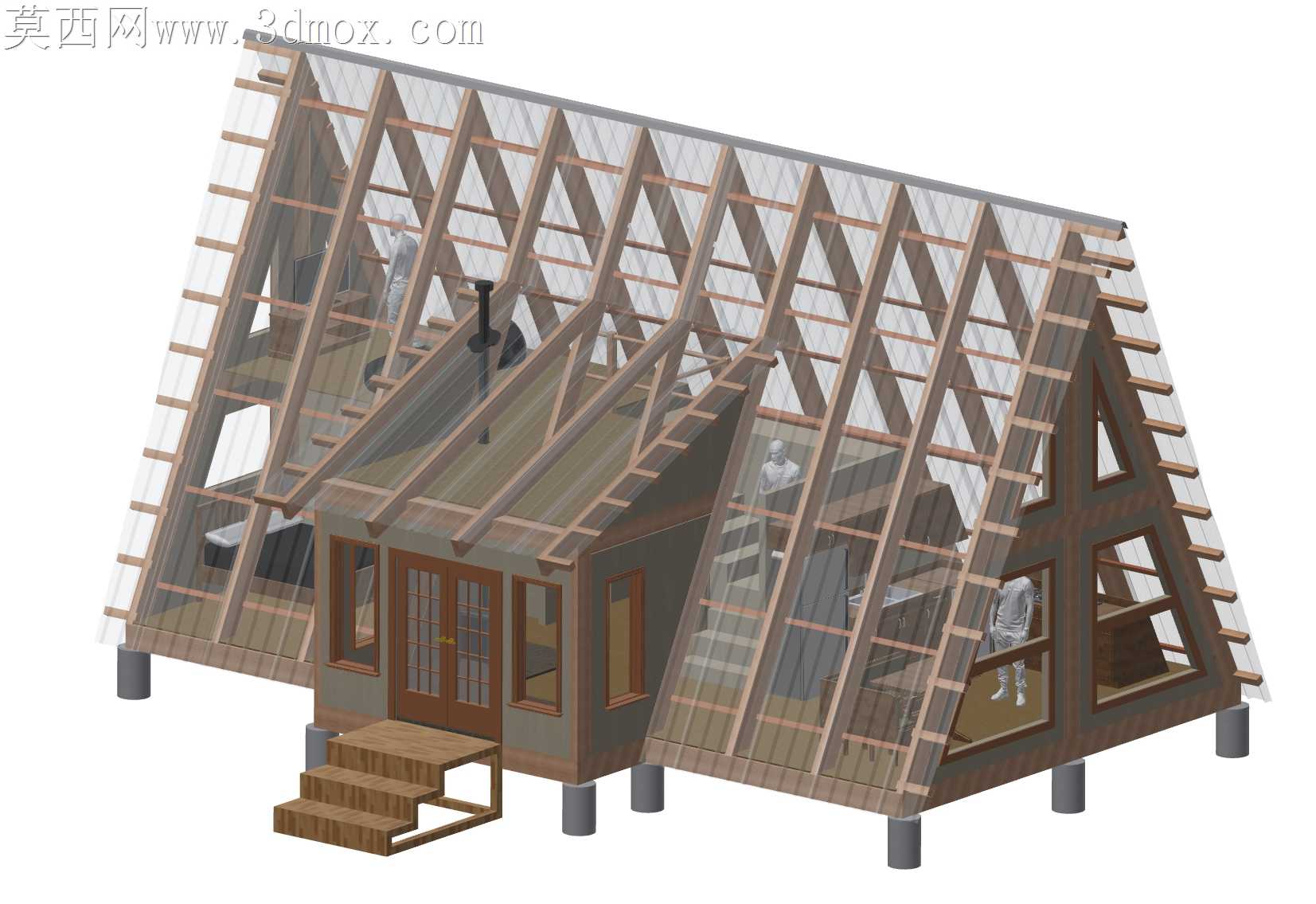

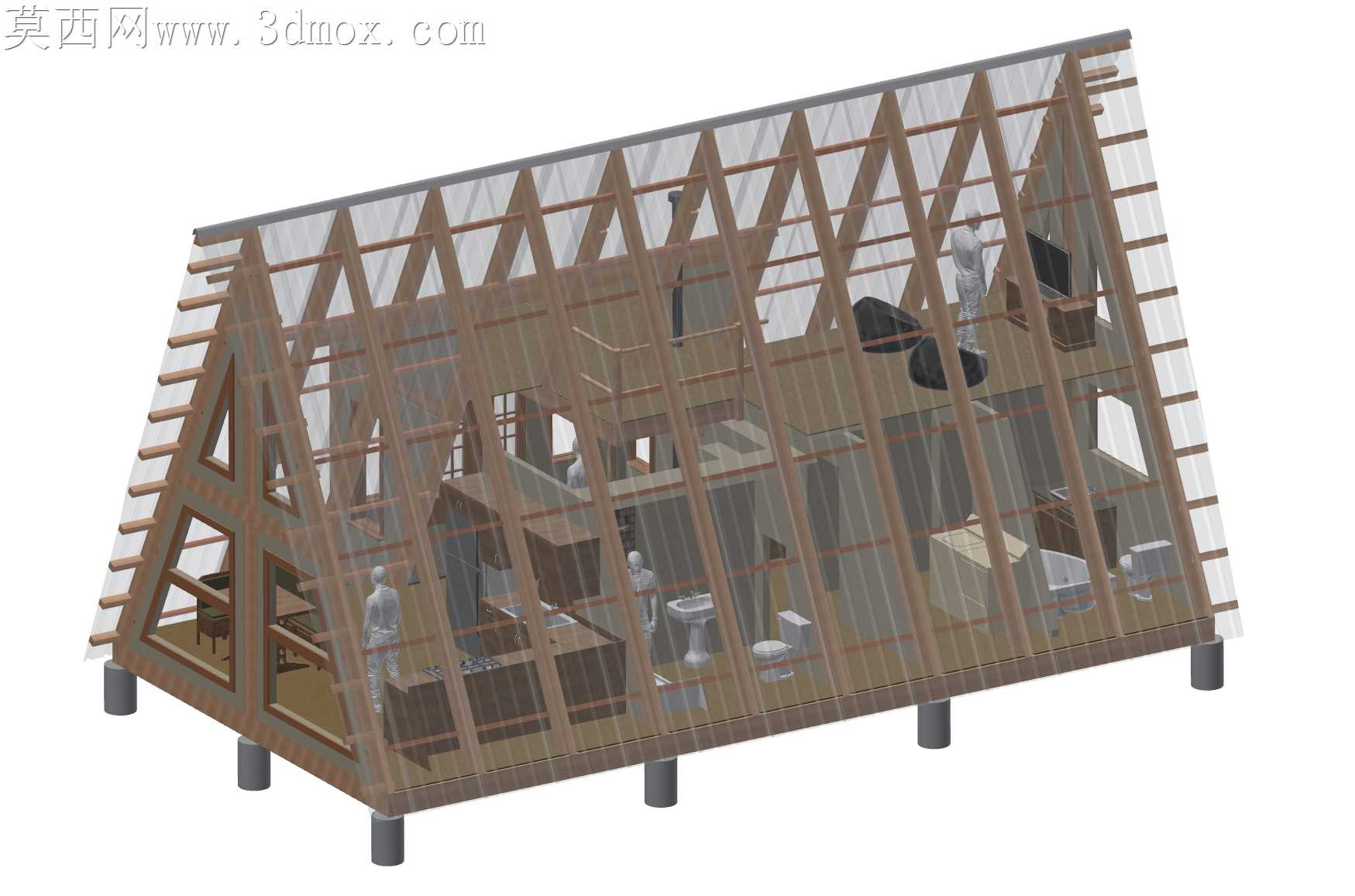

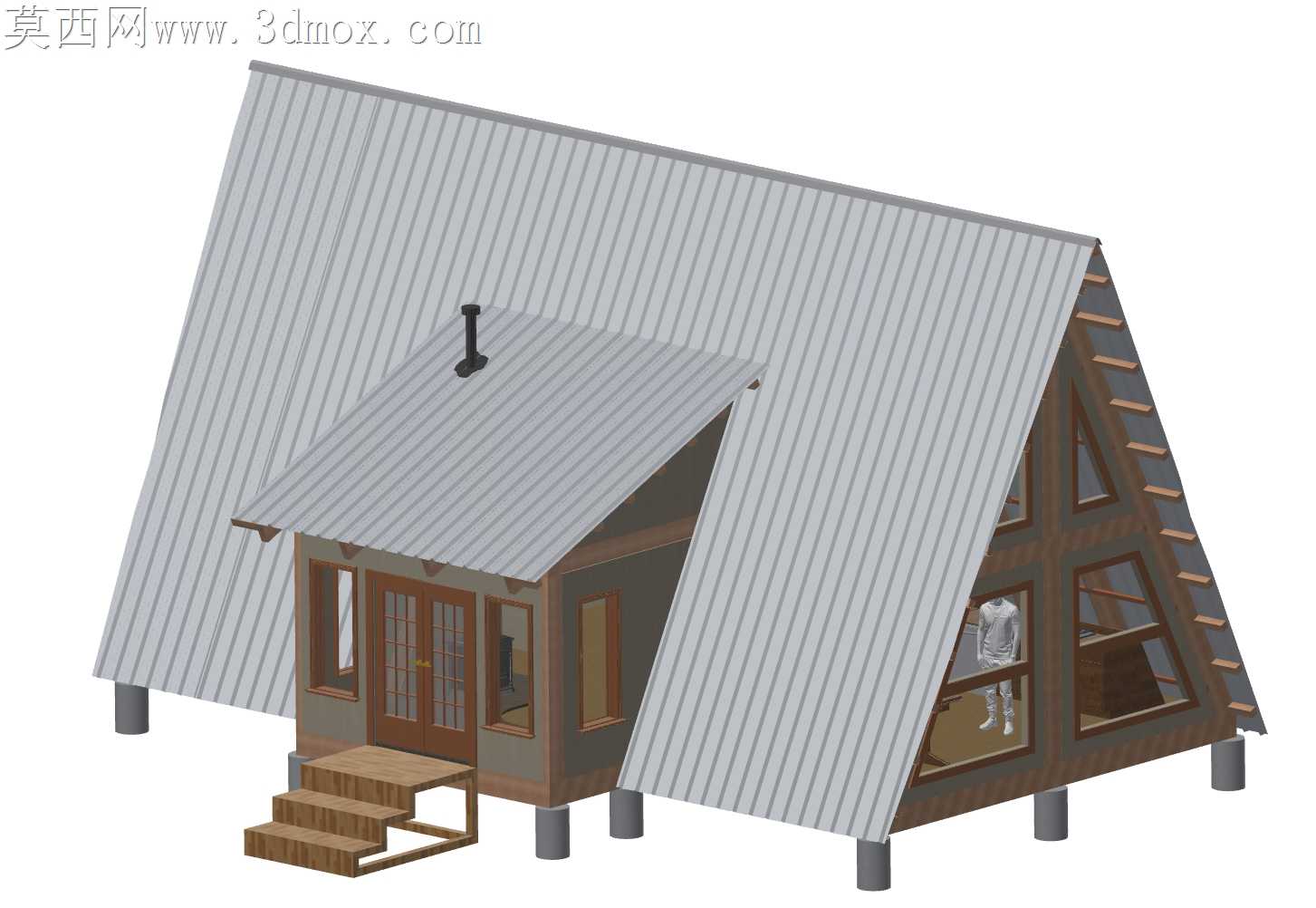

小型装配式度假屋落地时，最常出现的现场问题是入口平台与主体框架的对接偏差——预制SIP板到场后，一旦入口限位结构定位失准，后续门廊台阶、入户门的安装会出现累计公差，轻则门缝不均漏风，重则台阶与门体磕碰无法正常开合。这款A型框架的入口限位结构做了内嵌式定位凸台设计，凸台与主体底梁采用一体化预制，现场装配时不需要额外放线校准，入口平台的木构件直接卡入凸台预留的卡槽内，横向、纵向的偏移量被控制在2mm以内，完全适配SIP板材的快速拼装需求。人字架的斜梁与底梁连接节点没有采用外露的角码连接，而是把连接预埋件藏在了斜梁的端部空腔内，外侧用同色封板遮盖，既避免了外露金属件长期淋雨锈蚀的隐患，也让外立面的金属屋面板铺设没有凸起障碍，铺板时不需要额外裁切避让连接件，能减少30%左右的现场裁切工作量。屋面板的搭接边做了微折边处理，折边角度刚好匹配人字架的坡度，铺板时相邻板材的折边互相扣合，不需要额外打密封胶就能实现基础防水，配合SIP板材自身的绝缘芯层，墙体和屋面的热桥阻断效果比传统轻钢龙骨房屋提升不少。入口处的小披檐与人字主屋面的衔接处做了内凹式排水槽，排水槽藏在披檐的上沿内侧，雨水不会顺着披檐与主屋面的接缝渗进墙体，也不会在入口处形成水帘影响进出。底部的支撑柱采用了可调节高度的柱脚设计，应对山地、林间不平整的搭建场地，不需要额外做大面积混凝土地基，只需要在每个柱脚位置做小块硬化垫块，通过柱脚的调节螺栓就能把整个框架调至水平，适配非硬化场地的快速搭建需求。阁楼的预留开口位置做了加强框，加强框与两侧斜梁直接连接，不需要额外在阁楼层增加承重梁，既节省了内部空间，也避免了后期加装楼梯时出现承重不足的问题。所有外露的木质构件都预留了防腐处理的安装间隙，构件之间没有完全贴死，留了1mm的通风缝隙，避免木材受潮膨胀后出现挤压变形，也能延长木质构件的户外使用寿命。
