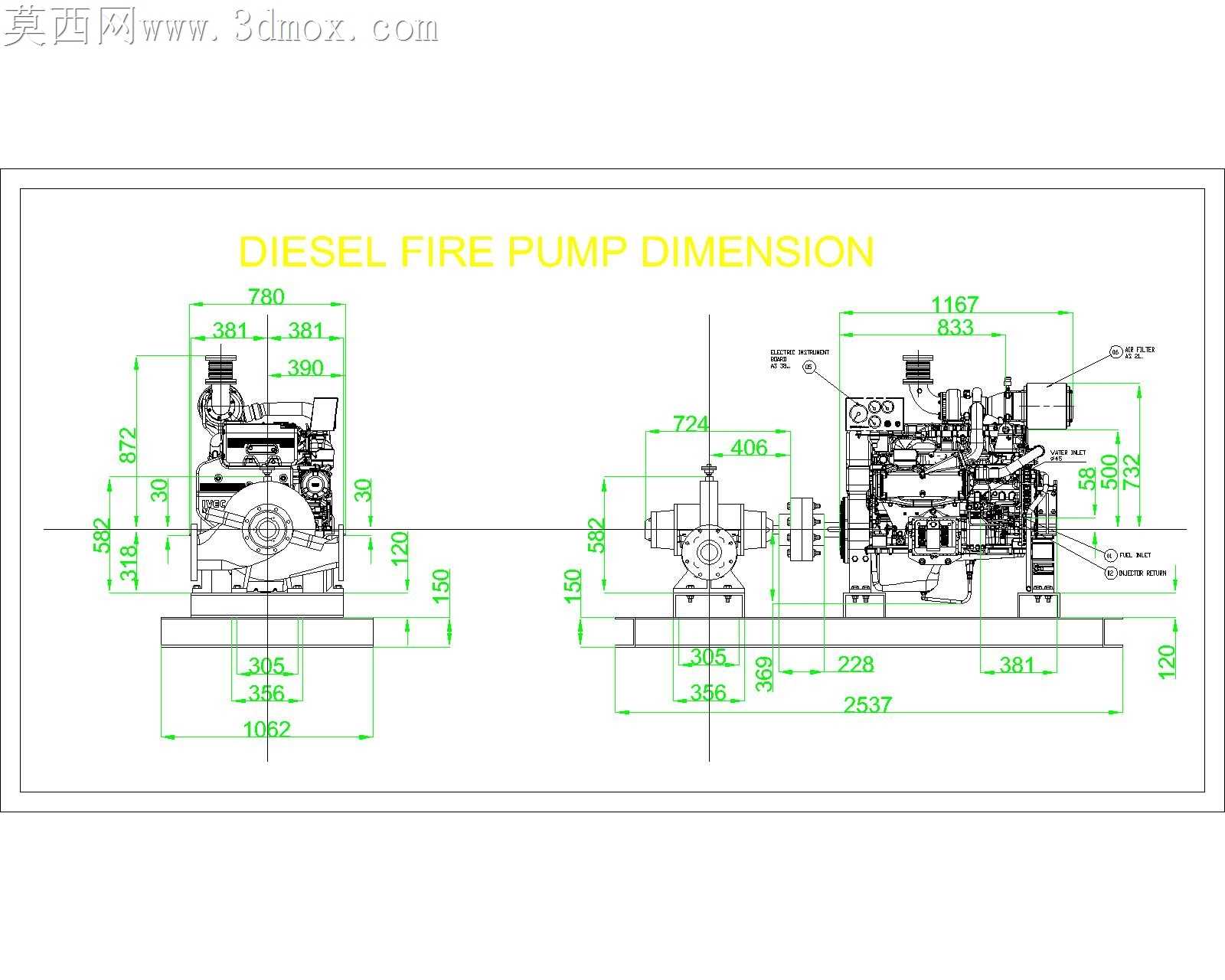

柴油驱动消防泵二维尺寸标注工程图

消防供水场景里泵组安装常遇到现场预留基座与设备底脚孔位错位、管路对接时进出口轴线偏差超差的问题，这套二维尺寸标注图把加工适配的核心细节全部落位，没有冗余的装饰性标注，每一组尺寸都对应现场安装、部件加工的实际公差需求。底座部分的尺寸标注没有只给总长总宽，而是把底脚安装孔的中心距、孔边到基座边缘的退让距离、减震垫安装位的沉台深度尺寸都逐一标注，加工底座钢板时不用反复核对三维模型的投影关系，直接按图下料钻孔就能避开焊后变形导致的孔位偏移问题，连底座上发动机与泵体连接的定位凸台高度差都标注了公差范围，不用后期靠垫片反复调整同轴度。泵体与柴油发动机对接的联轴器位置，标注了轴向窜动的预留间隙、径向跳动的允许偏差范围，加工联轴器连接法兰时，能直接按标注控制止口的配合公差，避免现场装配时出现盘车卡滞、运转时联轴器偏磨发热的隐患。进出口法兰的尺寸标注没有只标通径，连法兰螺栓孔的分布圆直径、密封面的凸台高度、法兰端面到泵体中心线的垂直距离都做了明确标注，现场对接消防管路时，不用反复切割调整管道长度，法兰对接时密封垫的压缩量能控制在合理区间，避免高压供水时出现渗漏。发动机侧的附件安装尺寸也做了细化标注，空滤器的安装高度、排气管的伸出方向与外接管路的避让距离、燃油箱的安装位与底座的连接尺寸都逐一明确，加工附属安装支架时不用现场比对切割，支架的折弯角度、安装孔位都能提前按图加工完成，减少现场动火作业的工作量。图面上的尺寸线排布避开了部件轮廓的遮挡，关键的配合尺寸都做了醒目的标注区分，加工车间的操作工不用在密集的尺寸线里反复查找核心公差，拿到图纸就能快速定位加工基准，从下料、焊接到机加工的全流程都能减少尺寸核对的时间成本，也能避免因为基准选错导致的整批部件报废问题。连泵体底部放油口的安装高度、外接排油管的避让空间都做了尺寸标注，后期设备维护时不用拆解周边部件就能完成换油操作，日常巡检时也能快速观察密封部位的渗漏情况，这些细节尺寸不是凭空标注的，都是从过往现场安装、运维遇到的实际问题里提炼出来的，每一组尺寸都对应着实际加工、装配、运维环节的具体需求，没有为了图面美观省略任何关键的加工参考尺寸。
