炼油厂用卧式真空泵接收罐体结构

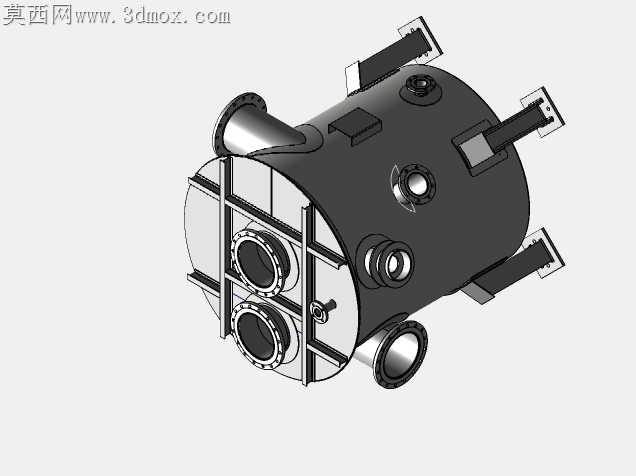

炼油厂公用系统里的真空接收设备，常年要面对带少量烃类杂质的水汽冲刷，还有工况波动带来的瞬时负压冲击，很多现场投用的老款接收罐，常出现侧装仪表接口焊缝撕裂、支脚受力不均导致的罐体倾斜、人孔法兰密封面压合不均泄漏的问题。这款接收罐体的结构设计，刚好对准这些现场加工与装配的痛点做了适配调整。筒身外侧的加强筋没有采用满焊的整圈包覆结构，而是顺着各个大口径法兰的受力方向做了分段式排布，靠近两个并排主接口的位置，筋板直接延伸到法兰颈根部，把法兰受管道重力拉扯的应力直接分散到筒身壁板上，避免应力集中在焊缝位置，加工时也不用做整圈筋板的连续焊变形校正，分段焊接后每段的焊接收缩量可以单独调整，不会让筒身出现椭圆度超差的问题。侧伸的各个仪表接口、支管接口，都在筒壁内侧做了翻边补强，不是单纯靠外部焊补强圈的老结构，加工时翻边和筒身一体成型，不用额外切割补强圈再配焊，既减少了外部焊缝的数量，也避免补强圈和筒壁之间存在缝隙藏积液造成的腐蚀。罐体上的四个支脚没有直接焊在筒壁上，每个支脚和筒身之间都加了一块弧形贴合垫板，垫板的弧度和筒身外壁完全匹配，焊接时垫板先和筒身做间断焊固定，再把支脚焊在垫板上，就算支脚安装时和基础预埋板有少量角度偏差，也不会把拉扯力直接传到筒身焊缝上，现场安装时调整垫铁的受力也更均匀，不会出现某个支脚悬空长期受交变应力断裂的情况。端部的人孔法兰和两个并排的主管道法兰，密封面都做了高出法兰平面0.5毫米的凸台设计，加工时只需要精车凸台部分的平面度和粗糙度，不用把整个法兰面都加工到高精度要求，既减少了机加工的工时，安装垫片时凸台也能对垫片形成定位，不会因为管道对接时的错位让垫片偏移，负压工况下的密封可靠性提升不少。筒身上预留的几个小口径接口，位置都避开了加强筋的排布路径，后期现场加装温度、压力检测仪表时，不用在筋板上开孔削弱结构强度，接口周围的操作空间也足够，不用歪着扳手拧仪表接头。筒身顶部的几个快开式检查口，压盖的铰接支架直接焊在筒身的加厚区域，开关压盖时的翻转力不会扯薄筒壁，压盖的密封槽做了梯形截面设计，密封圈装入后不会因为负压抽吸被吸进罐内，更换密封圈时也不用抠半天残留的旧胶。所有外露的焊接边缘都做了圆弧倒角处理，不是尖锐的焊渣残留棱角，后期做防腐涂装时涂料能均匀覆盖到边角位置，不会出现边角处涂层过薄提前锈蚀的问题。
