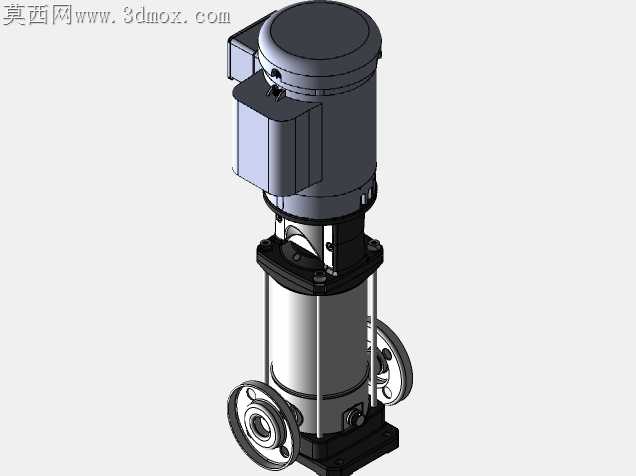

立式多级离心泵结构三维设计

立式泵在现场安装时常遇到进出口法兰同轴度偏差导致的管路应力拉扯问题，不少现场运维反馈，泵组长时间运行后法兰密封面渗漏，根源就在于装配阶段未预留足够的公差补偿余量。这款立式泵的进出口法兰位置特意做了加厚凸台设计，法兰背面与泵筒衔接处增设了环形加强筋，既可以抵消管路安装时的偏载力矩，也能避免泵筒薄壁处受应力集中出现开裂。上部驱动电机与泵体的连接支架采用了分体式定位止口设计，止口配合面选了H7/h6的小间隙公差，既保证电机轴与泵轴的同轴度控制在0.02mm以内，又不会因为过盈配合导致现场拆装维护时需要敲击损伤配合面。泵筒部分采用不锈钢薄壁拉伸结构，外部的三根拉紧螺杆均匀分布在泵筒圆周，螺杆两端的锁紧螺母处都加了碟形弹簧垫圈，能抵消泵组长时间运行受温度变化产生的热胀冷缩形变，避免螺杆预紧力衰减导致的泵段密封失效。进出口侧的管道接口采用了标准的法兰连接尺寸，接口处的密封槽深度做了0.1mm的负公差设计，搭配丁腈橡胶O型圈时，压缩量刚好控制在18%-22%的最优区间，既不会因为压缩量过大导致密封圈永久变形，也不会因为压缩量不足出现高压下的介质渗漏。叶轮与泵轴的连接采用了键传动加轴端锁紧的结构，键槽位置做了圆角过渡处理，避免轴类零件在交变载荷下出现应力集中断裂，轴套位置选用了硬质合金材质，与机械密封的动环配合面粗糙度控制在Ra0.8以下，能有效降低机械密封的磨损速率，延长密封件的更换周期。底部的安装底座做了四个长条形安装孔，允许现场安装时存在±5mm的位置偏差，降低了基础施工的精度要求，底座与泵体衔接处增设了橡胶减震垫，能吸收泵组运行时产生的高频振动，避免振动传递到管路系统产生共振噪音。接线盒位置做了向上倾斜15度的防水檐设计，即使现场有喷淋水或者冷凝水滴落，也不会顺着接线盒缝隙渗入电机内部，适配潮湿的泵房安装环境。
