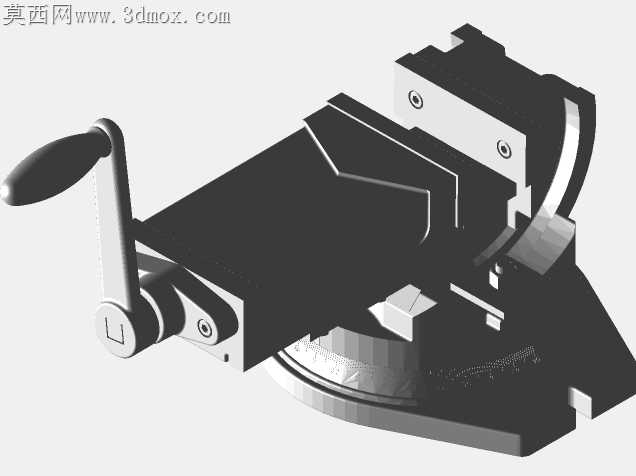

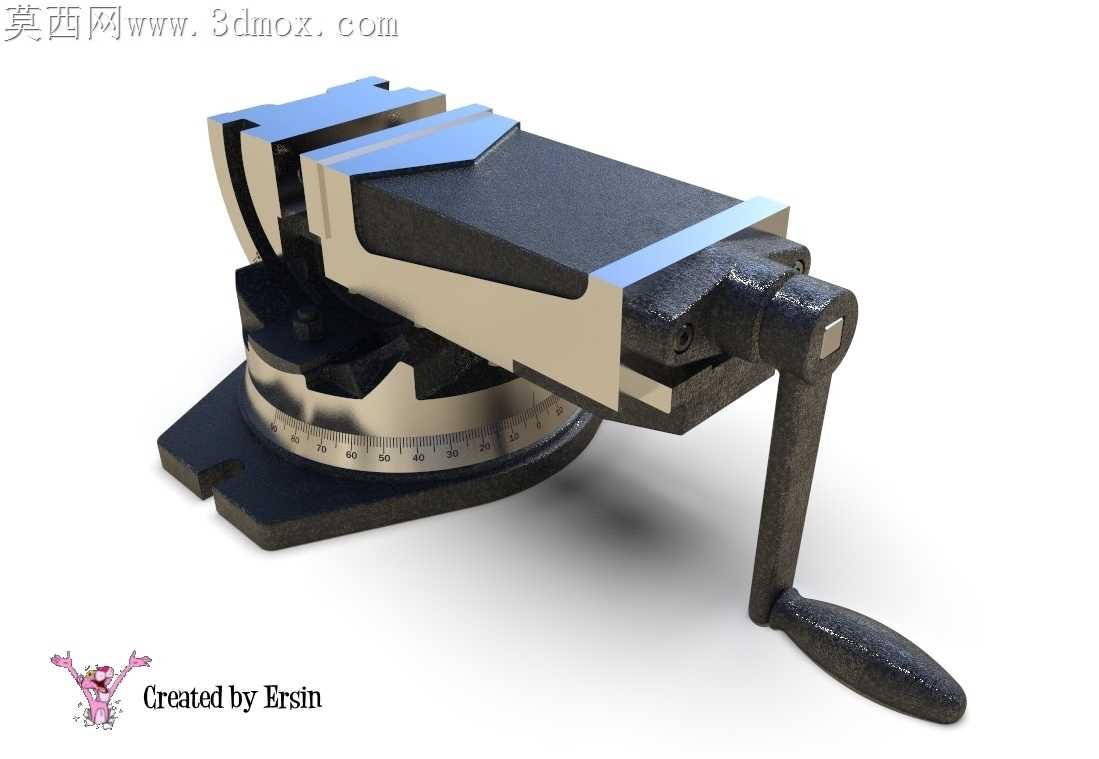

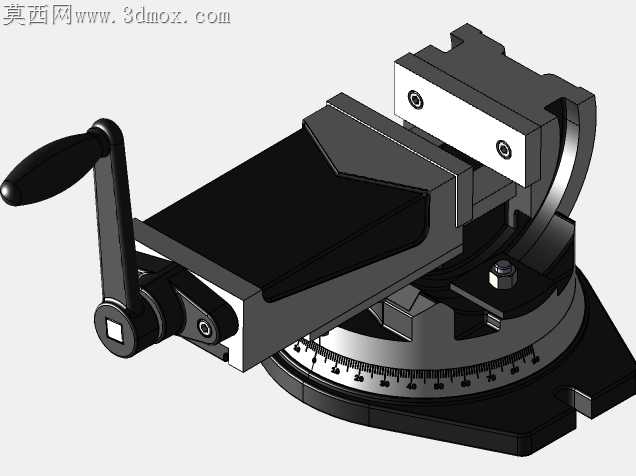

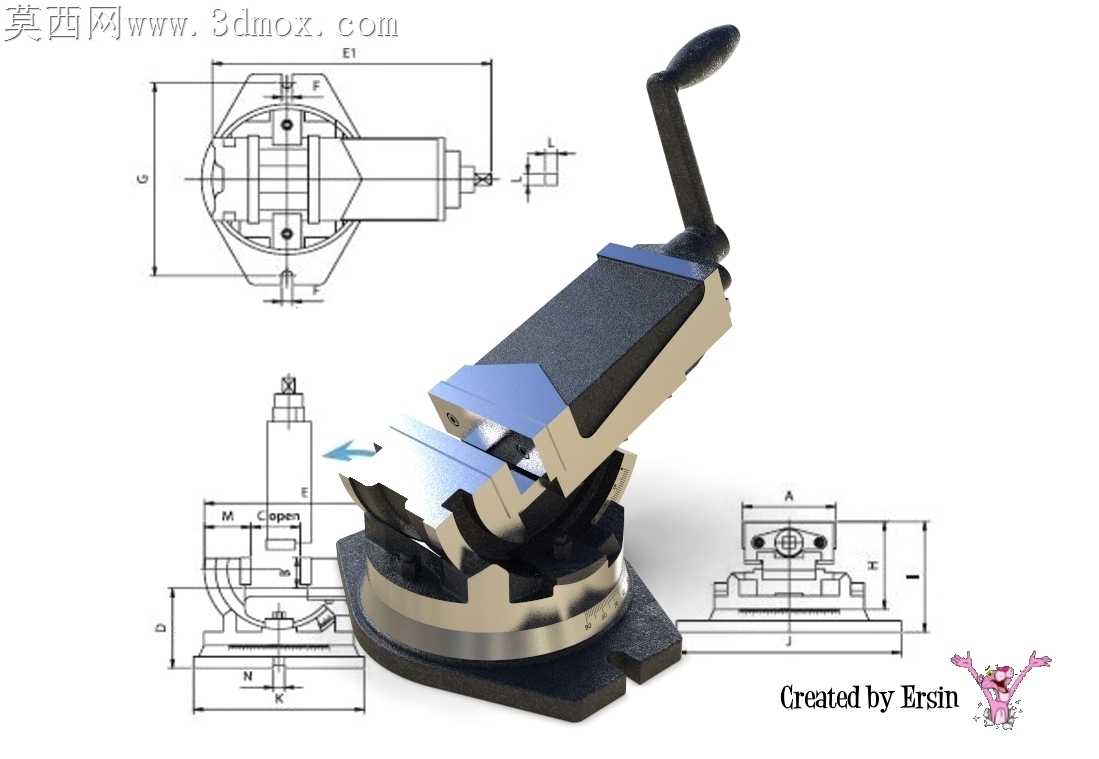

可倾式双向角度机用虎钳结构设计

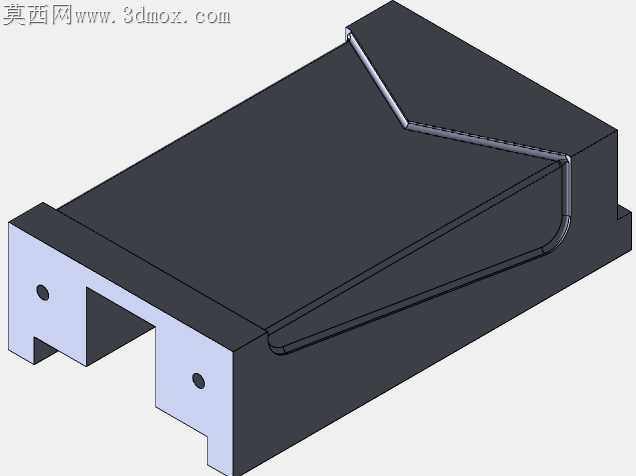

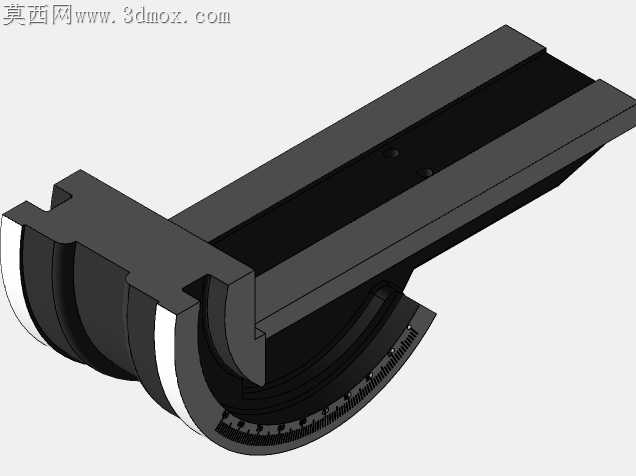

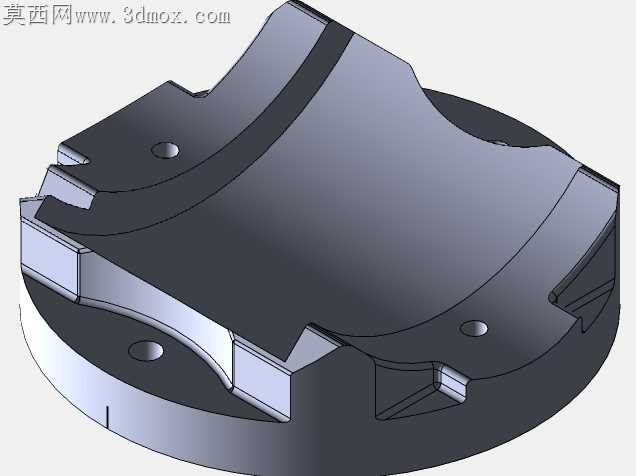

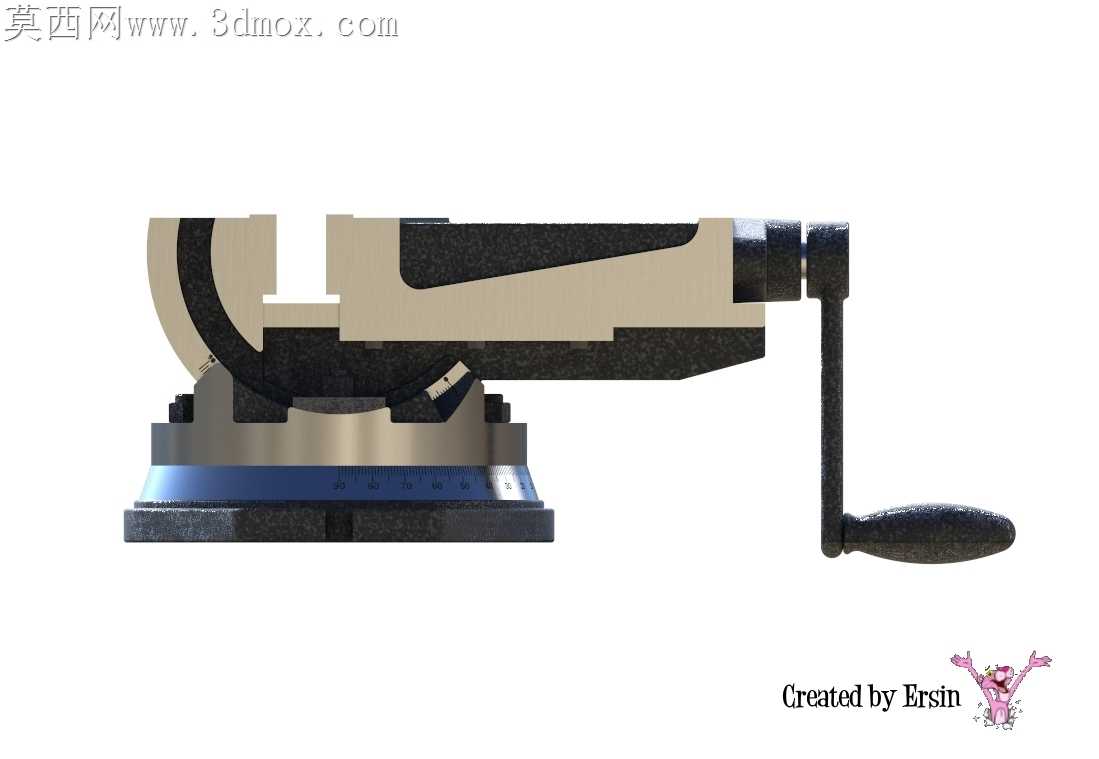

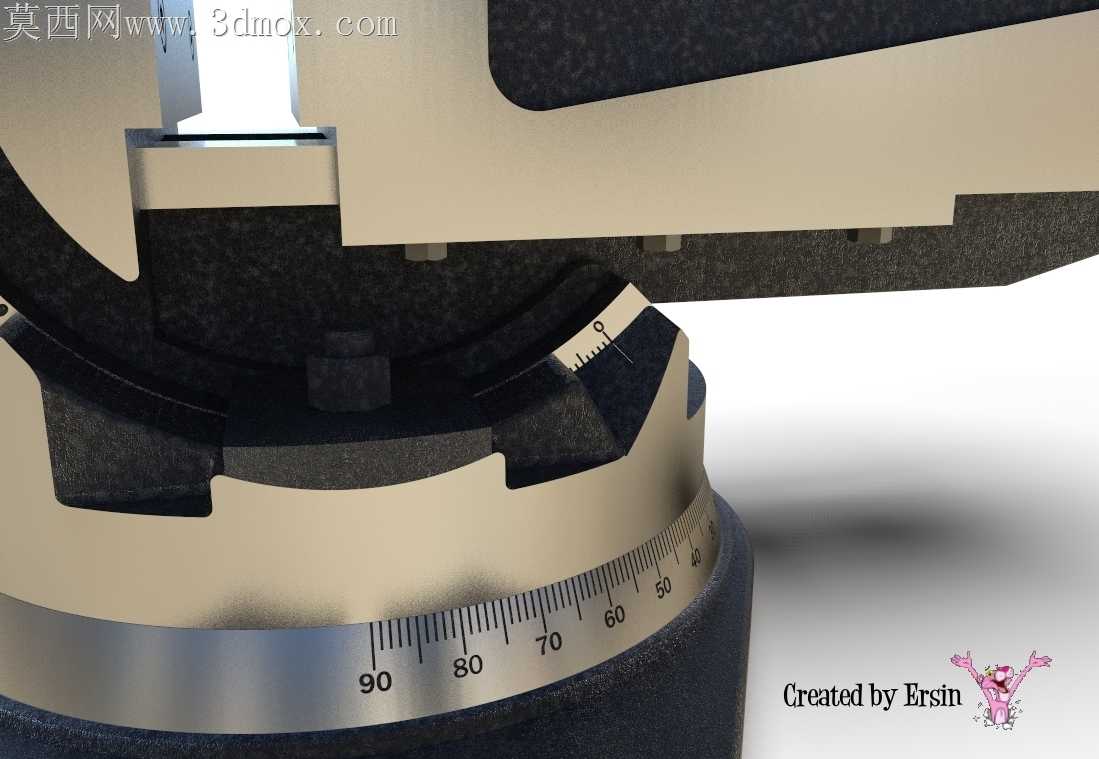

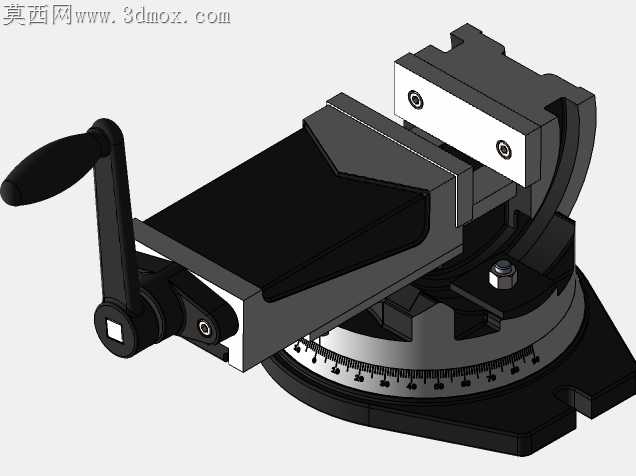

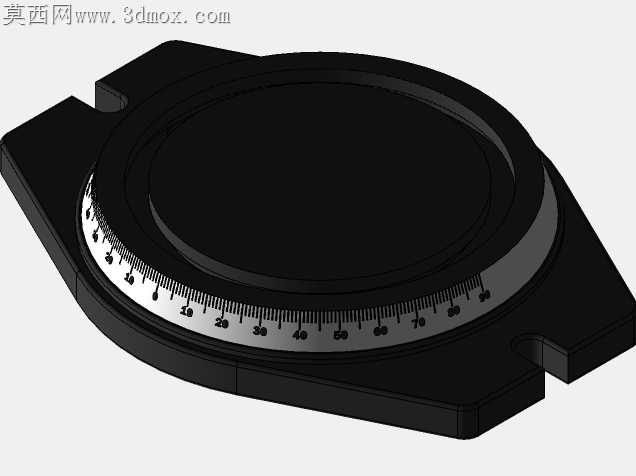

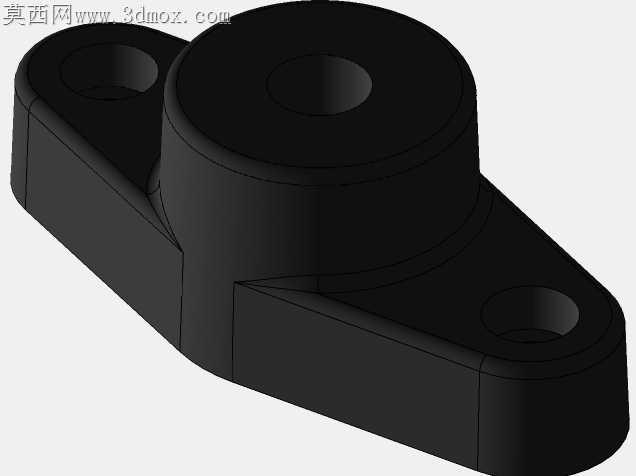

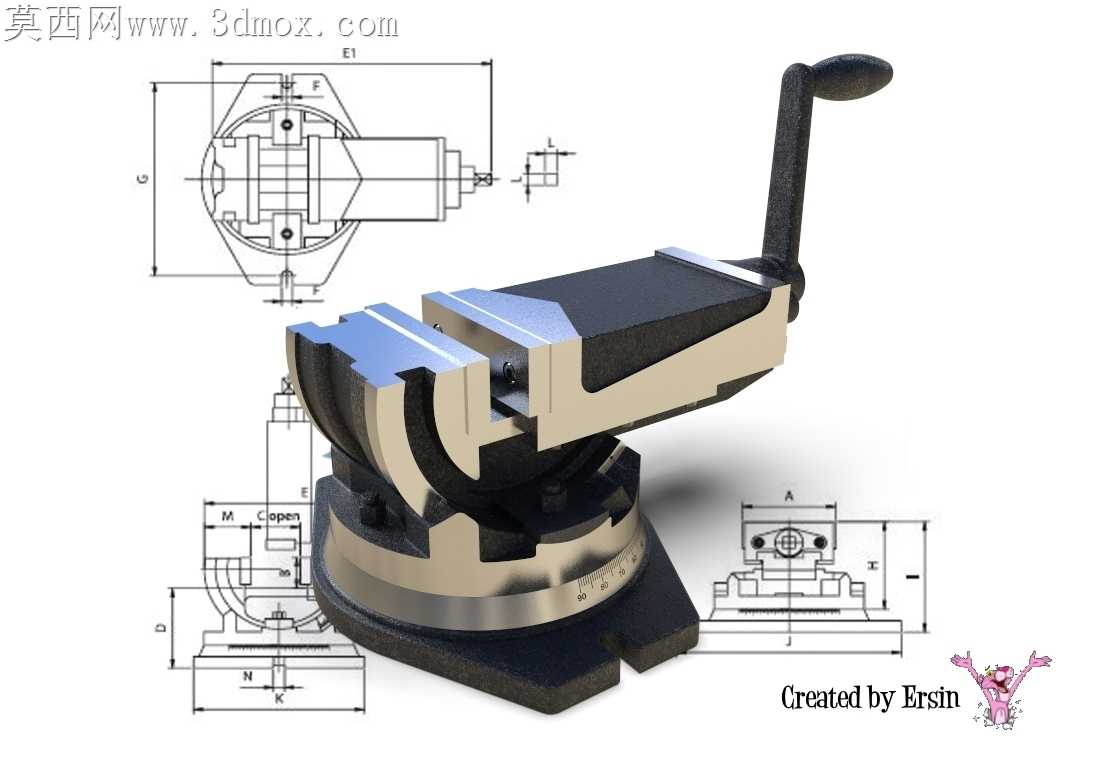

常规平口钳只能完成垂直方向的工件夹持，遇到带斜面、复合角度的铣削、钻削工序时，往往需要额外搭配角度垫铁、正弦台反复校表，垫铁堆叠后的累积误差常让工件装夹偏差超过0.05mm，批量加工时的一致性很难保证，这款双向角虎钳的结构设计，恰好瞄准了这类现场装夹的痛点。底座的回转刻度盘采用360°周向刻线，每格刻度对应1°转角，锁紧机构采用对称分布的四个内六角压紧块，相比单螺栓顶紧的普通回转钳身，压紧力能均匀覆盖转盘整个接触面，重切削时不会出现钳身偏转窜动。钳身的双向倾转转轴采用过盈配合的淬硬钢套，倾转范围覆盖前后、左右两个方向的0-90°调节，转轴端面的刻度盘直接做在钳身结合面上，读数时不需要俯身找侧面刻线，站在机床操作位就能快速对准角度。钳口的夹持面做了交叉网纹滚花处理，滚花深度控制在0.3mm，既不会因为齿纹过深在工件表面留下难以去除的压痕，也能保证夹持钢件、铝件时的摩擦力足够，避免顺铣时工件被铣刀带飞。活动钳身的丝杠副采用梯形螺纹，螺距选4mm，配合铜制螺母做间隙补偿结构，钳口开合全程没有空程虚位，摇动手柄时的阻尼感均匀，不会出现半圈松半圈紧的卡顿。钳身底部的安装槽做了标准T型槽适配尺寸，能直接装在大多数立式铣床、钻床、磨床的工作台上，不需要额外做转接板。倾转锁紧机构采用双螺栓对称拉紧，锁紧时钳身不会因为单侧受力出现角度偏移，之前用单螺栓锁紧的可倾虎钳，拧紧张紧螺栓时常会把调好的角度带偏0.2-0.3°，每次锁完都要重新打表校正，对称拉紧的结构刚好规避了这个问题。钳身的所有活动配合面都设计了防尘挡边，铣削产生的铁屑、切削液很难进入转轴和丝杠缝隙，日常维护只需要定期在注油孔打少量润滑脂即可，不需要频繁拆解清理铁屑。手柄的握持部分做了包胶防滑处理，摇转时的力臂长度经过适配，最大夹持力能达到30kN，足够满足普通铣削的装夹需求，又不会因为力臂过长导致夹紧力过大夹变形薄壁工件。
