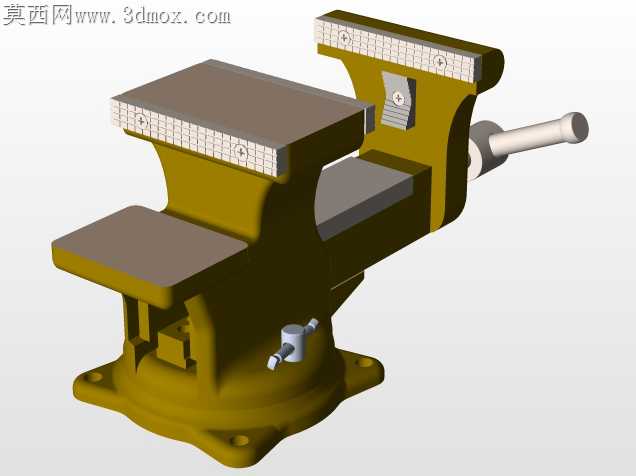

可旋转式重型台虎钳结构设计

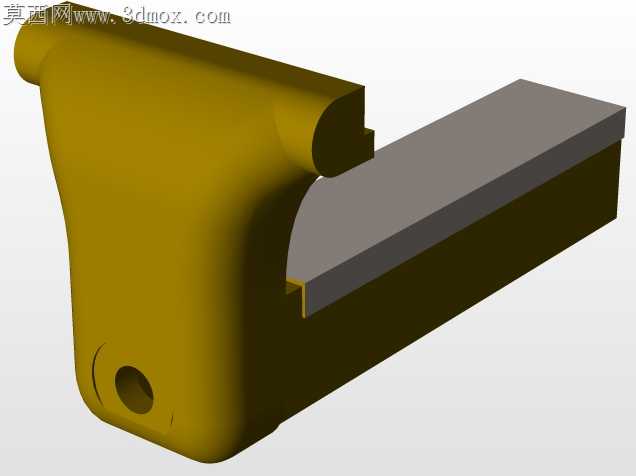

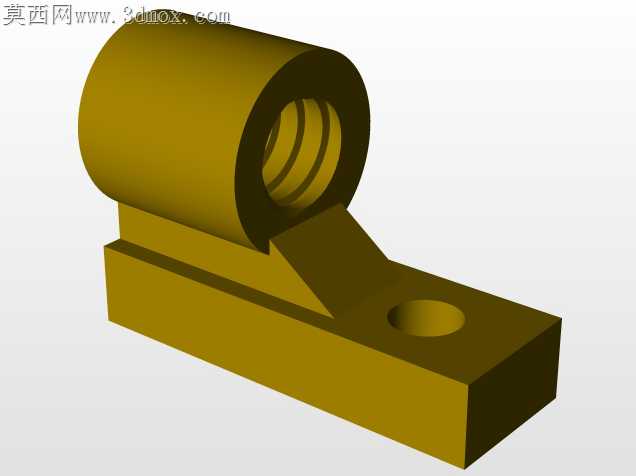

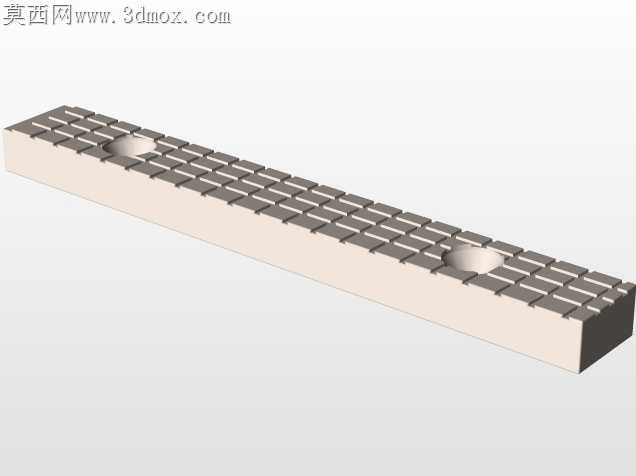

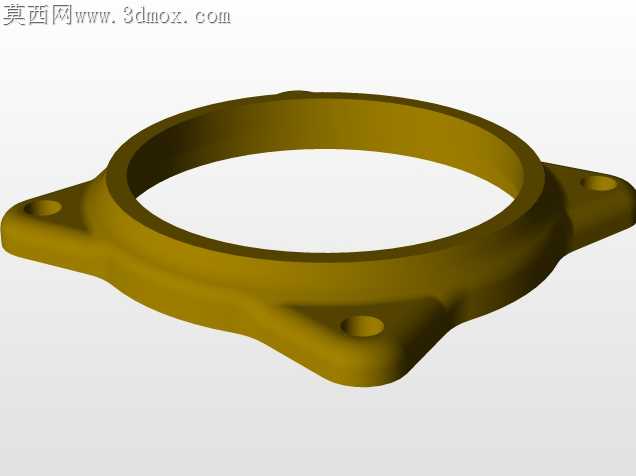

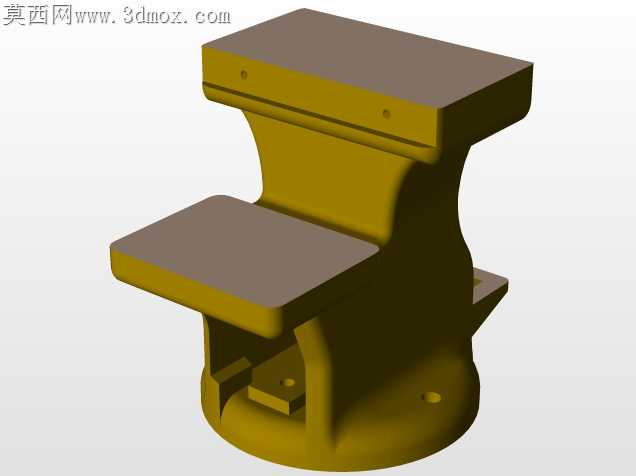

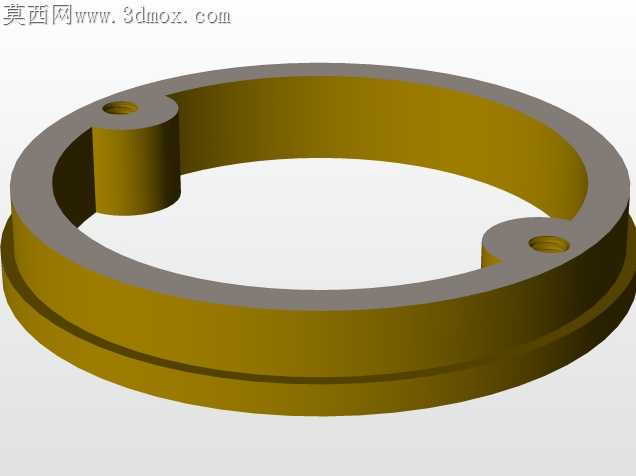

车间里常年用的老台虎钳总出问题，要么夹薄件时钳口打滑留压痕，要么转角度锁紧后晃量超差，敲打工件时底座螺栓容易松脱，这款台虎钳的结构细节刚好戳中这些现场痛点。钳口的齿形做了分段处理，靠近顶面的细齿段用来夹持有表面要求的精加工件，齿高控制在0.3mm以内，夹紧时不会在工件表面留下过深的啃痕，下半段的粗齿角度做了12度的倾斜，夹持毛坯件时能咬入氧化皮表层，重锤敲击工件也不会出现窜动。底座的旋转锁紧结构没有用常见的单螺栓顶紧，而是做了环形抱箍加侧置小扳手的结构，扳动锁紧手柄时抱箍会均匀收紧360度的配合面，不会像单顶丝那样把转轴顶偏，转任意角度锁紧后，钳身的径向晃量能控制在0.02mm以内，做斜孔钻削、斜面修锉时不用反复找正。活动钳身的导轨配合面做了中间窄两端宽的燕尾结构，长期使用磨损后，可以通过侧面的镶条调整间隙，不会出现钳口上下翘头的问题，丝杠和活动钳身的连接位置加了推力轴承，夹持大尺寸工件拧动手柄时不会有卡滞感，哪怕手上沾了切削液也能轻松施力。底座的安装孔做了沉头锪平，固定螺栓拧入后头部完全藏在沉孔里，不会突出底座表面磕伤工件边角，侧面的砧面做了淬火硬化处理，硬度达到HRC48-52，日常矫正小型工件、敲冲子的时候不会留下凹坑，不用额外垫铁块。钳身的排屑槽顺着导轨斜向延伸到钳身外侧，钻削、锉削产生的铁屑会顺着斜面滑落到地面，不会积在导轨缝里磨坏配合面，日常维护只需要定期往丝杠油孔里注少量润滑脂就行，不用频繁拆解清理。
