格雷塞尔格里波斯精密机用虎钳结构

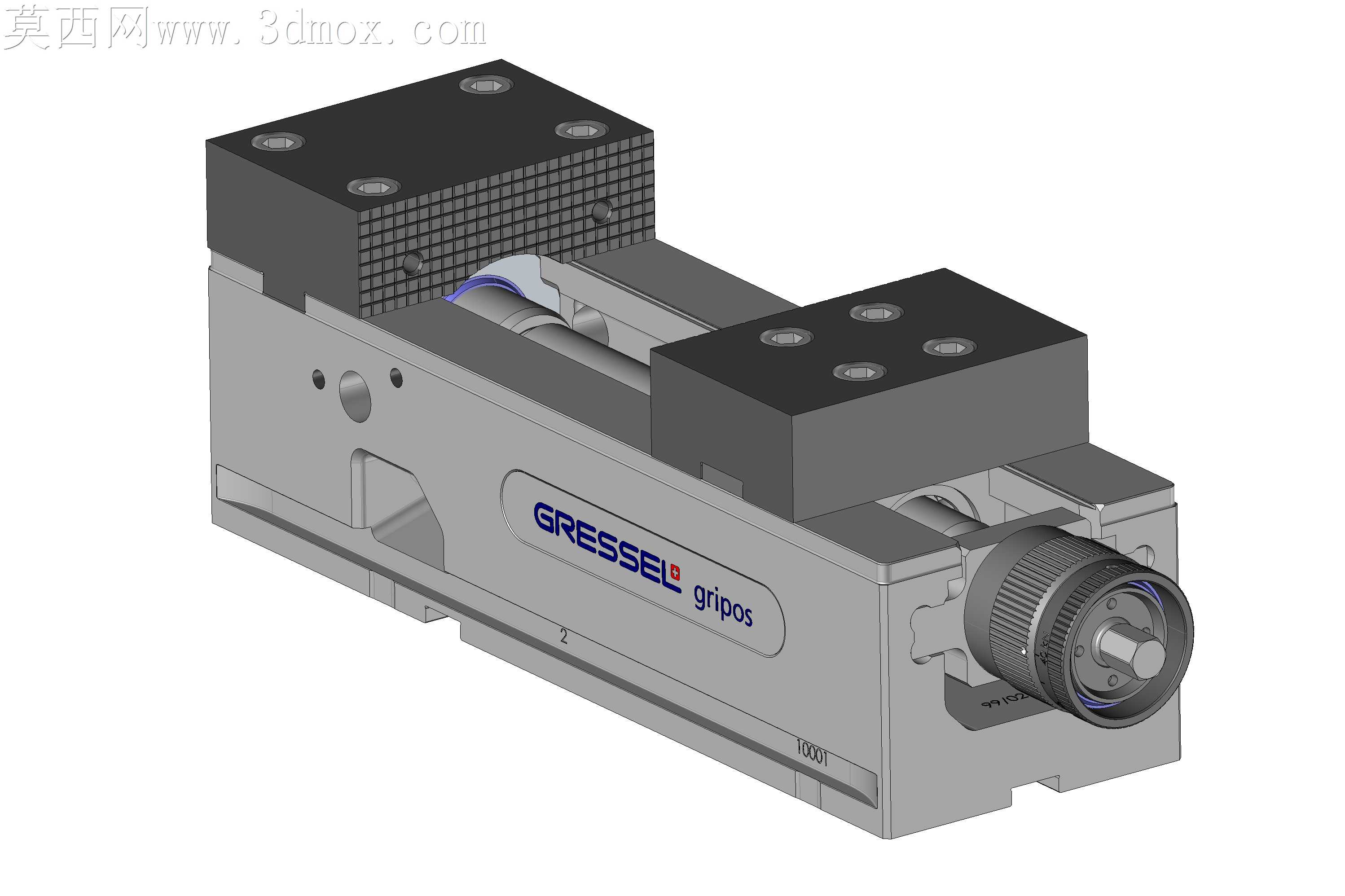

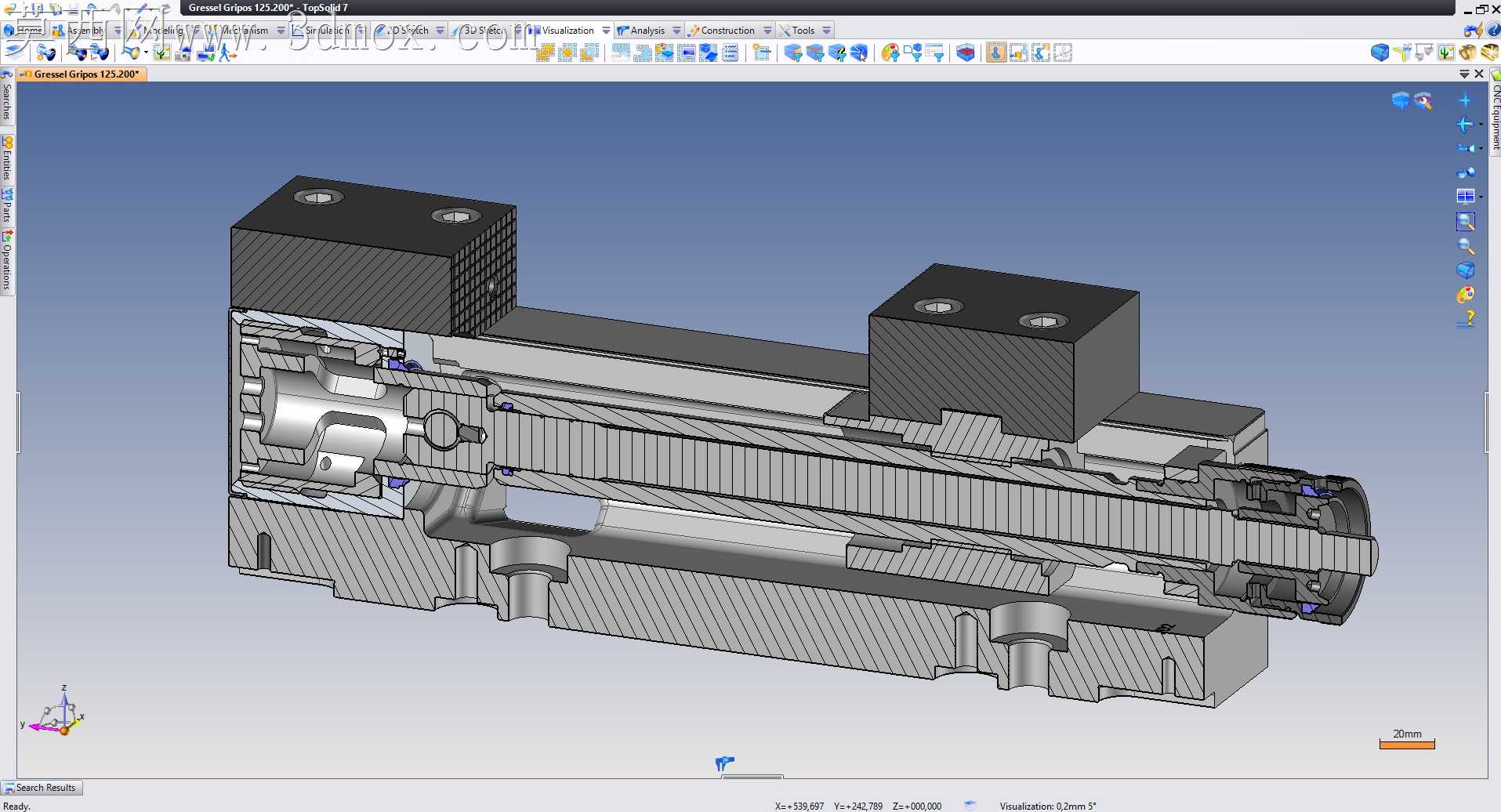

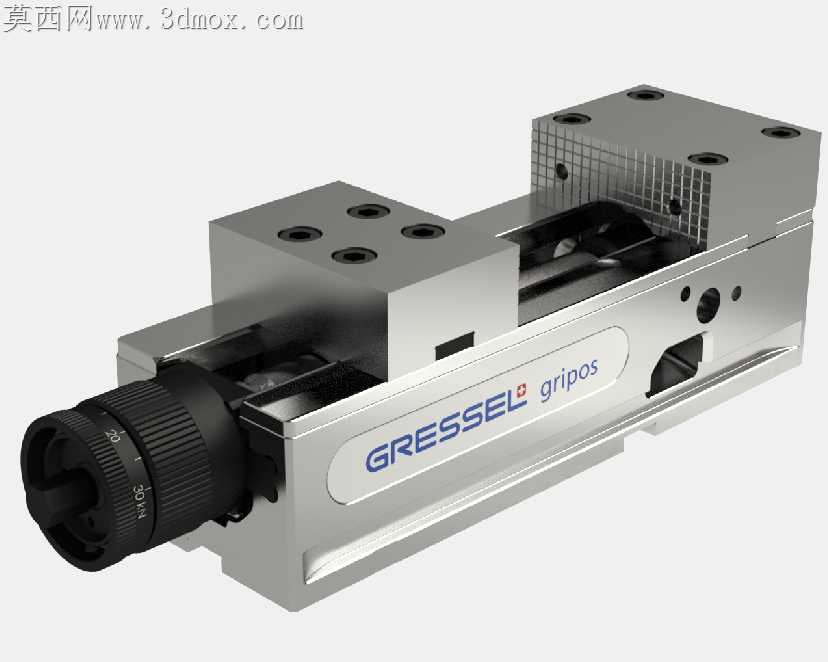

车间里普通机用虎钳用久了常出现钳口偏移、夹紧力不足、丝杆卡滞的问题，批量加工时工件窜动导致的尺寸超差，是一线操作和工艺人员最头疼的工况隐患。这款格雷塞尔格里波斯125.200虎钳的结构设计，刚好戳中了传统虎钳的诸多痛点。钳身主体采用一体化高刚性铸铁基体，没有多余的拼接焊缝，从根源上避免了长期受夹紧反作用力产生的基体形变，固定钳口和活动钳口的安装基面做了0.01mm级的平面度处理，钳口压板的四个沉头安装孔位置做了局部加厚，避免频繁更换钳口时螺丝孔滑牙、基面塌陷的问题。丝杆传动部分没有采用普通虎钳的开放式螺纹结构，而是做了半封闭的防护腔体，端部的滚花调节手轮和钳身衔接处加了防尘密封环，加工时产生的金属切屑、切削液很难渗入螺纹副，长期使用也不会出现丝杆卡滞、磨损过快的问题。活动钳身和基体导轨的配合面做了燕尾式导向结构，配合间隙调整的镶条藏在钳身侧面，不用拆开钳体就能微调配合松紧，既保证活动钳身滑动顺畅，又能把钳口的平行度误差控制在极小范围内，夹紧工件时不会出现钳口上翘、工件被顶起的问题。钳口的夹持面做了网格状防滑齿，齿形角度经过专门设计，夹紧硬质钢材时不会在工件表面留下过深的压痕，夹持铝件、铜件这类软质工件时，也能提供足够的摩擦力避免铣削时工件窜动。端部的夹紧力调节结构带刻度标识，可以根据工件材质、切削负载调整夹紧力大小，避免薄壁工件被夹变形。整个虎钳的安装基面做了定位键槽，可以直接和机床工作台的T型槽配合定位，不用反复打表找正就能保证钳口和机床轴向的平行度，大幅缩短装夹准备时间。
