复古小型四冲程汽油动力装置结构还原

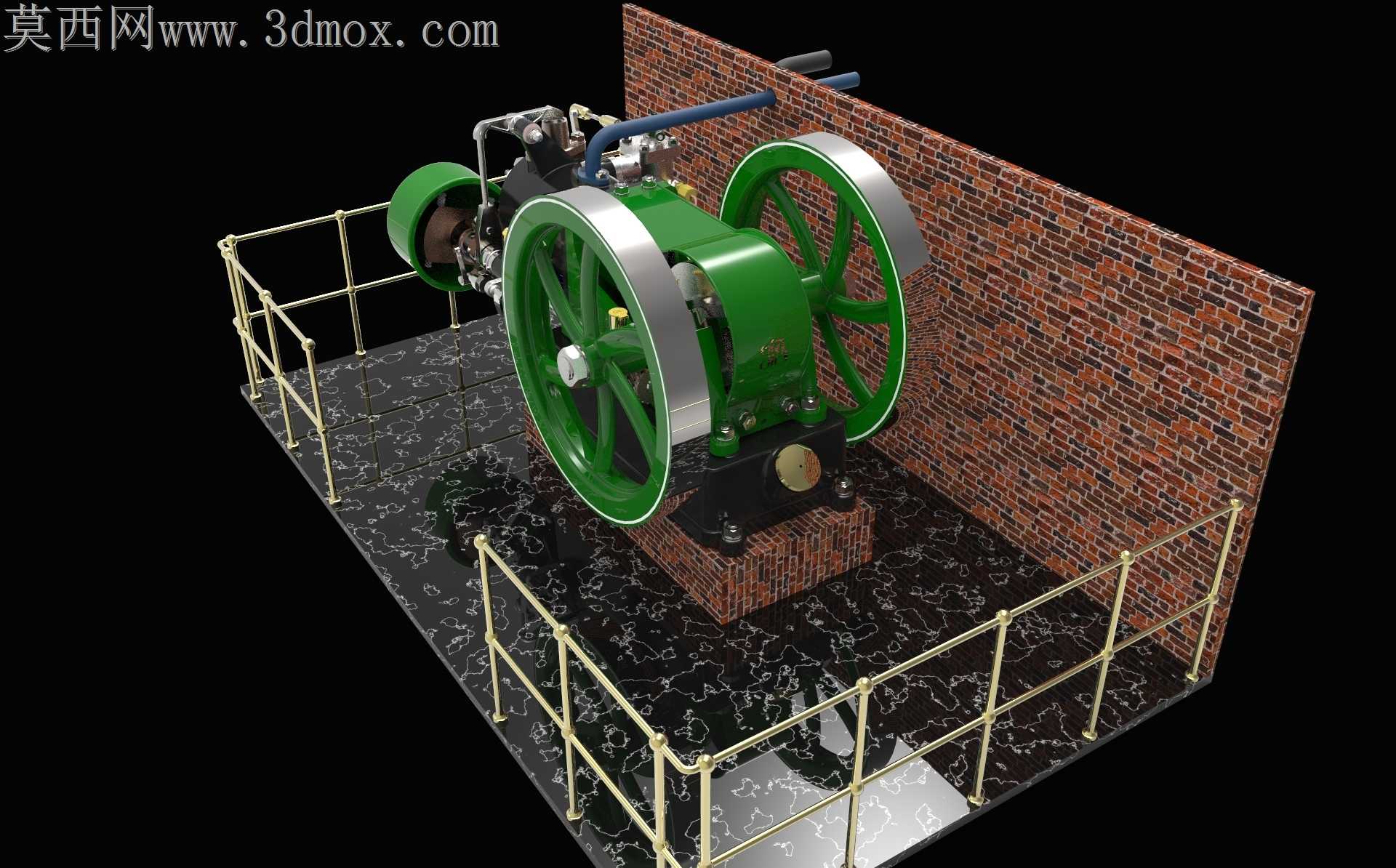

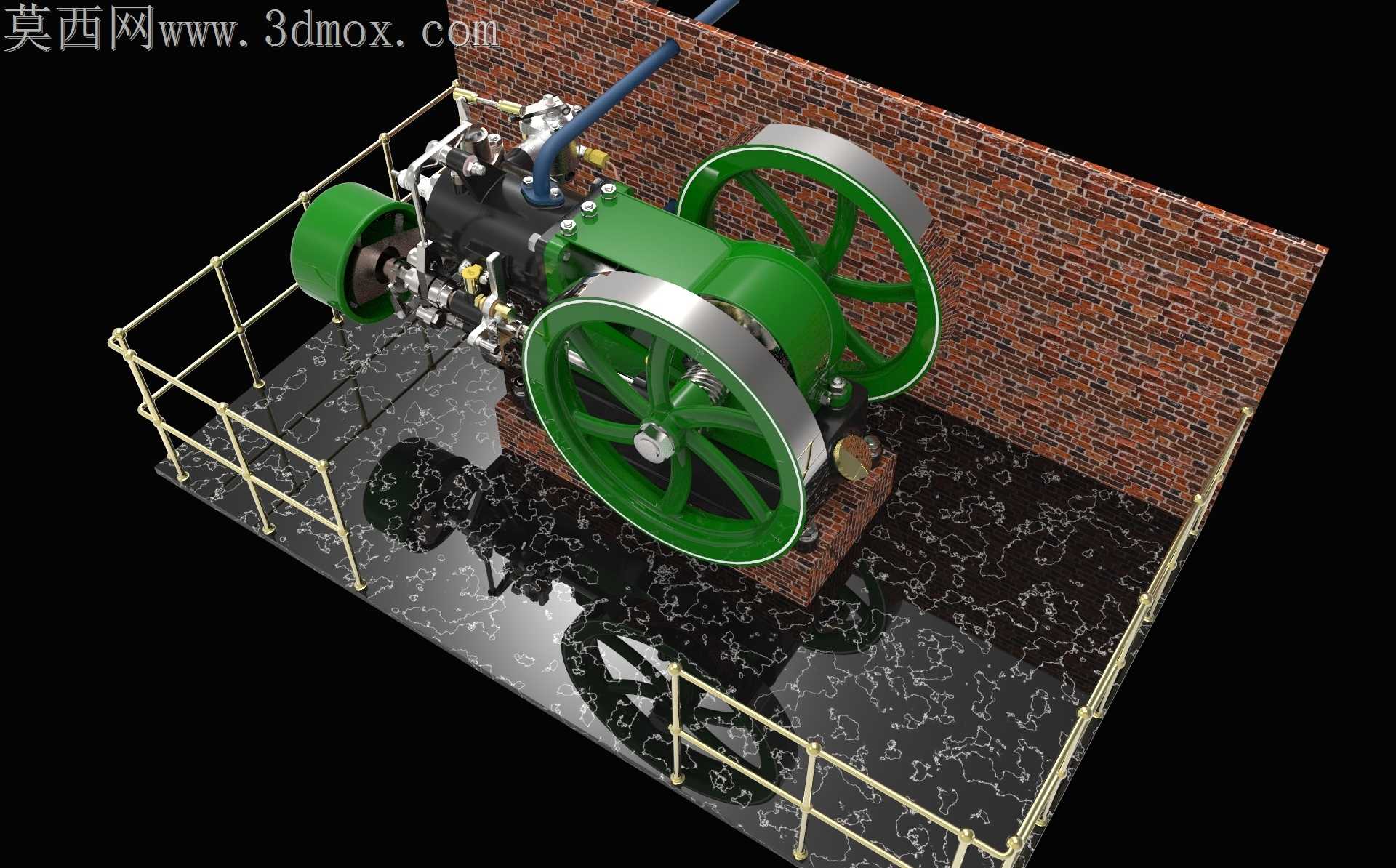

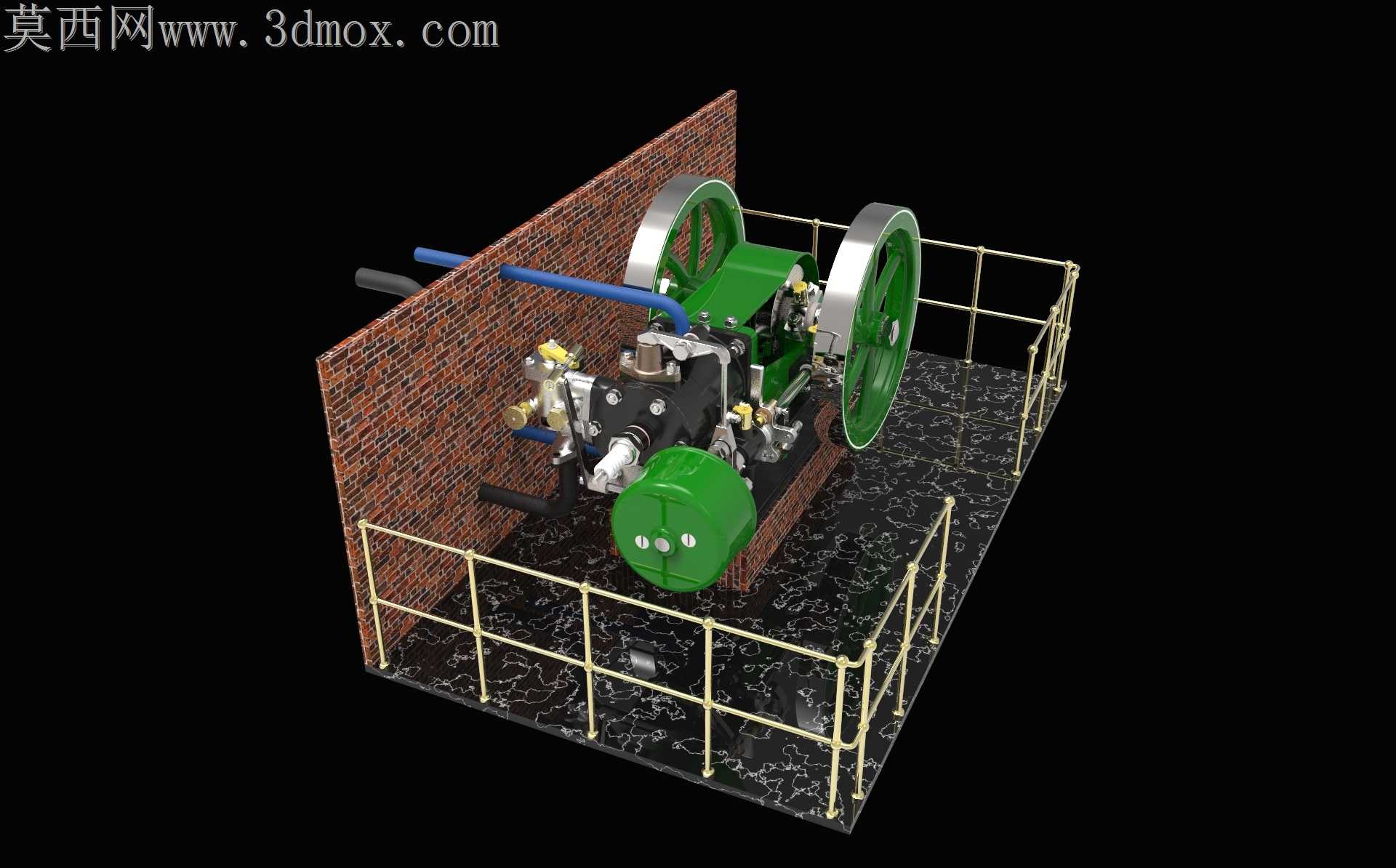

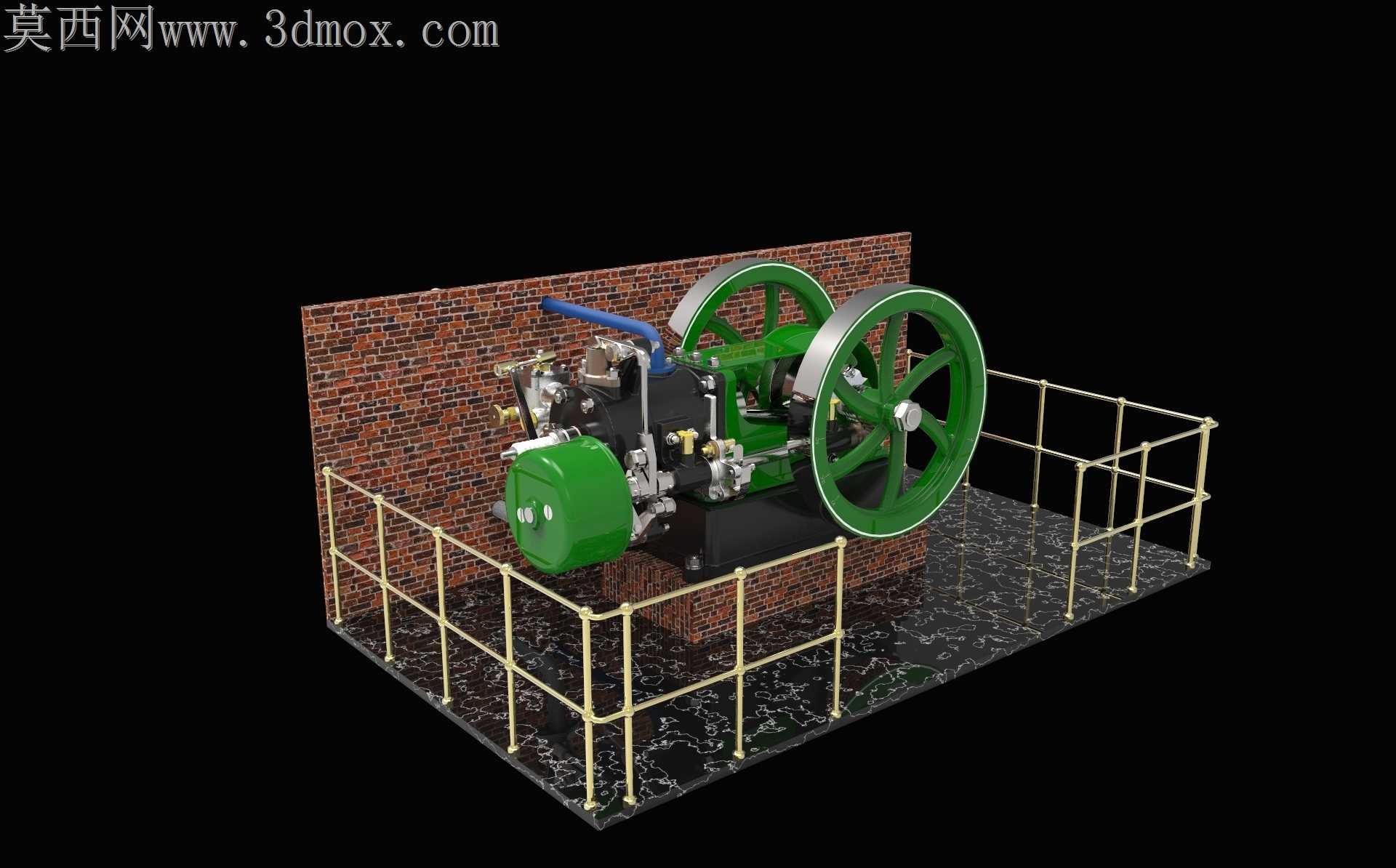

老式小型固定式汽油机的落地复刻，最先要解决的是铸铁缸体散热片的加工适配问题，原始机型的散热鳍片厚度仅1.2mm，相邻鳍片间隙不足2mm，常规铣削加工极易出现振刀崩边，建模阶段就把鳍片根部做了0.15mm的圆角过渡，既不破坏原机的复古外观，又能给铣刀留出足够的让刀空间，避免加工时应力集中导致的零件报废。飞轮与曲轴的配合公差是这类机型最容易出问题的环节，原机采用锥面配合加平键定位，复刻时把锥面的接触面积控制在85%以上，键槽两侧预留0.02mm的间隙，既保证装配时的同轴度，又不会因为过盈量太大导致装配时飞轮开裂。外部的黄铜输油管布局完全贴合原机的走线路径，管接头处做了球面密封结构，不用额外加装密封垫就能满足低压油路的密封要求，避免长期运行后密封垫老化漏油的隐患。周边的防护栏杆采用薄壁方管折弯成型，建模时把折弯处的内R角设置为方管壁厚的1.5倍，折弯时不会出现管壁褶皱开裂的问题，栏杆与底座的连接采用沉头内六角螺丝，螺丝孔位做了沉头深度余量，装配后螺丝头完全没入方管表面，不会突出刮伤操作人员。底座的大理石纹理台面做了防滑纹理处理，表面粗糙度设置为Ra3.2，既保留展示时的质感，又能避免设备运行时的震动导致机身移位。缸头处的气门摇臂机构做了轻量化处理，摇臂的转动副处预留了润滑脂注油通道，日常维护时不用拆解摇臂室就能完成润滑，减少后期运维的工作量。排气管的弯曲弧度完全匹配原机的走向，管壁厚度设置为2mm，采用冷弯工艺就能成型，不用做焊接拼合，避免焊缝处的应力腐蚀。这类小型固定式汽油机早年多用于小型农机、抽水设备的动力输出，复刻时保留了原机的外露式结构设计，所有运动部件的安全间隙都做了校核，飞轮外侧与防护栏的距离预留了30mm的安全距离，运行时不会出现运动部件剐蹭护栏的问题。砖墙背景的展示场景做了材质做旧处理，砖块之间的灰缝做了不规则的凹凸处理，还原早年这类动力设备安置在车间靠墙位置的真实工况，渲染时的光影从侧上方打光，刚好能凸显散热鳍片的层次感和金属部件的质感，不会出现大面积反光遮挡结构细节的问题。
