AnetA8打印机E3DV6挤出头升级结构

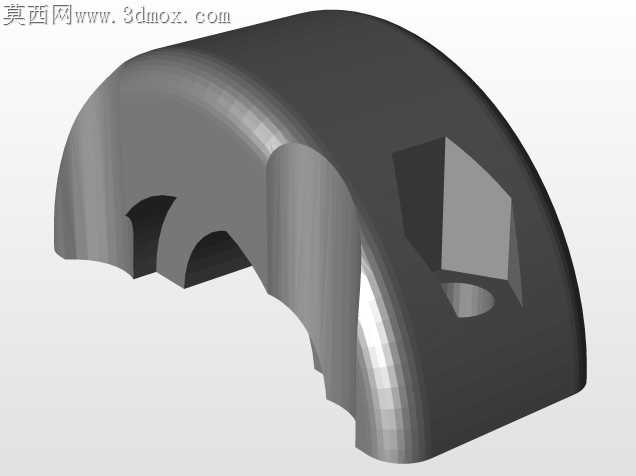

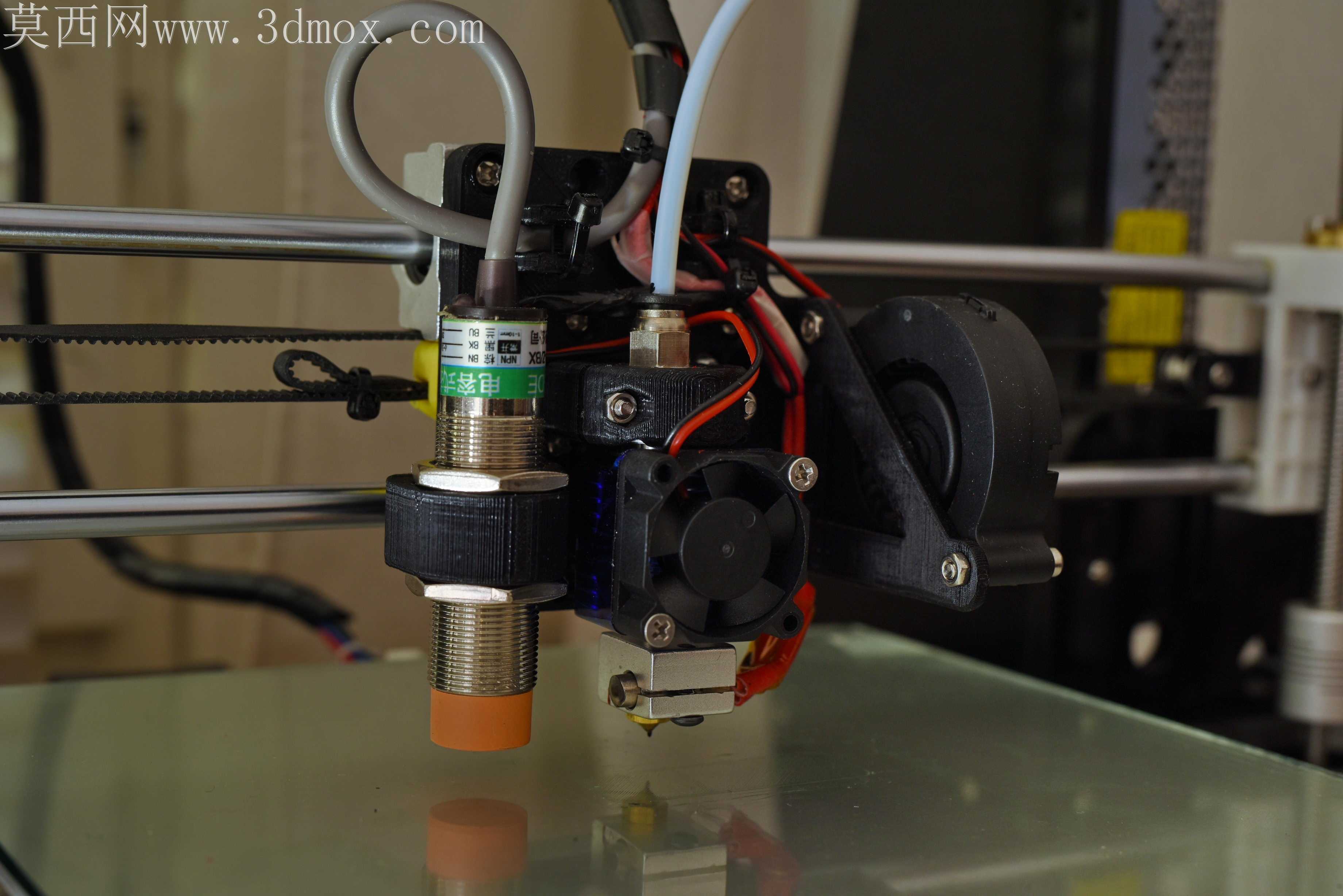

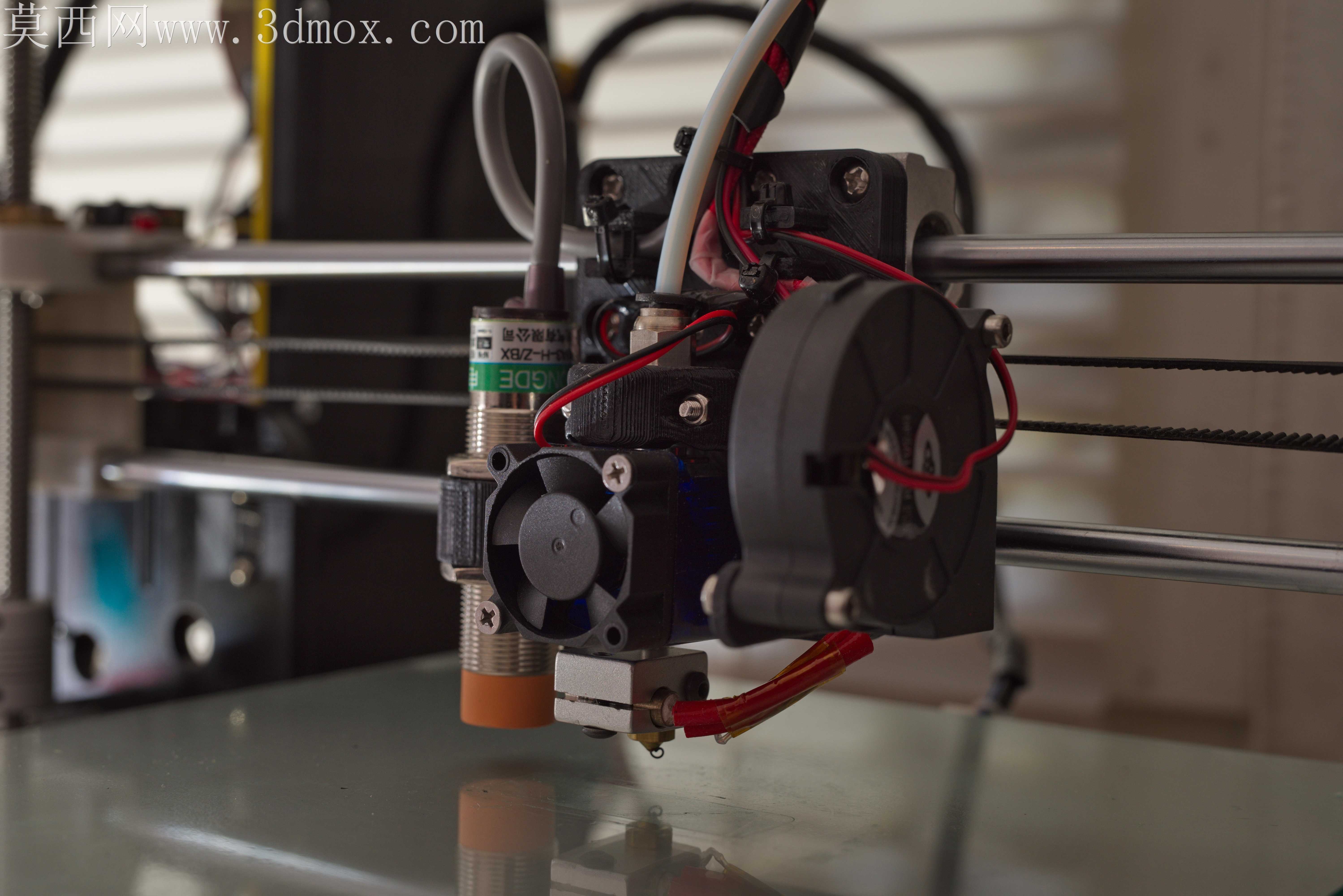

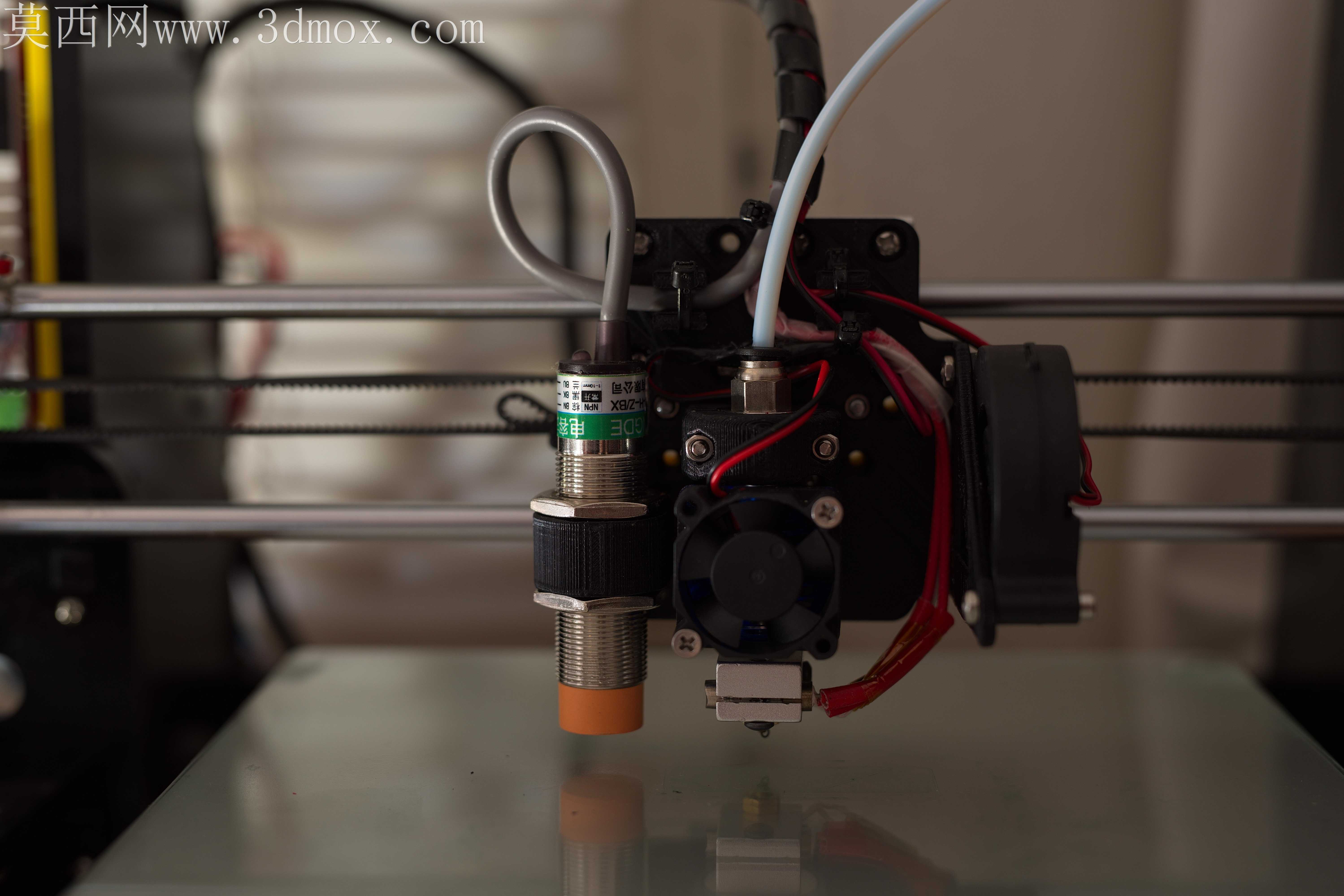

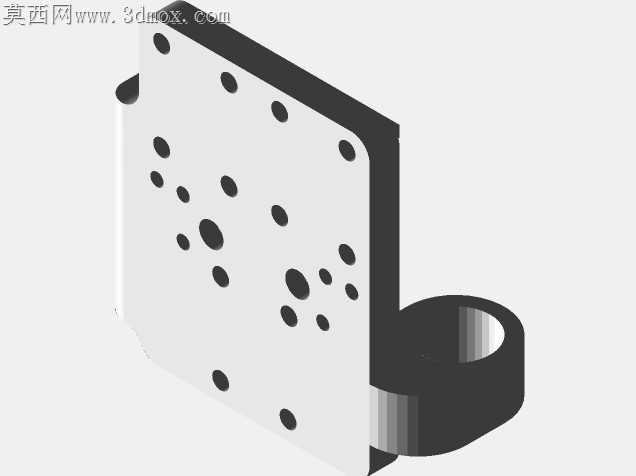

桌面级FDM设备改装挤出头时，最容易被忽略的是冷却风道与传感器安装位的空间干涉，不少玩家照搬开源方案后，要么出现散热气流直吹加热块导致温度波动，要么传感器探出长度过长触发打印平台误判，甚至出现走线与运动导轨剐蹭磨破线皮的隐患。这套升级结构直接把库存风扇与18mm电容传感器的安装位做了整合，没有额外新增定制加工件，全部依托原有挤出机的安装孔位做拓展，不用重新在铝型材机架上打孔攻丝，也不用更换原有同步带轮的固定位置。冷却风道的走向特意避开了加热块的高温区域，气流直吹喷嘴下方刚挤出的耗材凝固区，不会带走加热块的维持温度，风道内壁做了微小的导流倾角，能让冷却风形成均匀的锥形覆盖区，避免打印薄壁件时出现单侧冷却不足导致的翘边。电容传感器的安装座做了5mm的高度冗余调节空间，刚好修正了早期方案里测量基准偏差的问题，安装时不用反复增减垫片调整触发高度，锁紧螺丝后就能保证探头与喷嘴的高度差处于合理区间，不会出现探头刮蹭打印面或者触发距离过远失准的情况。走线槽直接集成在挤出头支架的侧面，所有线缆顺着支架边缘排布，用常规的扎带就能固定，运动时线缆不会和X轴的光杆、同步带产生摩擦，长时间往复运动也不会出现线皮磨损的问题。风扇的固定位沿用了原有螺丝孔距，不用更换适配的风扇型号，手头的库存散热风扇直接就能装，降低改装的配件成本。整个升级结构没有做多余的镂空减重，所有受力位置的壁厚都保留了足够的强度，长时间高温工作下也不会出现PLA材质打印的支架软化变形的问题，打印件安装时的公差配合控制在0.2mm以内，不用额外打磨就能顺利装配，所有连接位置的螺丝都不会和运动部件产生干涉，X轴全行程移动时没有多余的异响或者卡顿。传感器的接线位置预留了足够的插拔空间，后期维护更换传感器时不用拆解整个挤出头结构，松开侧面的锁紧螺丝就能直接抽出更换，不用重新做整个平台的调平校准。
