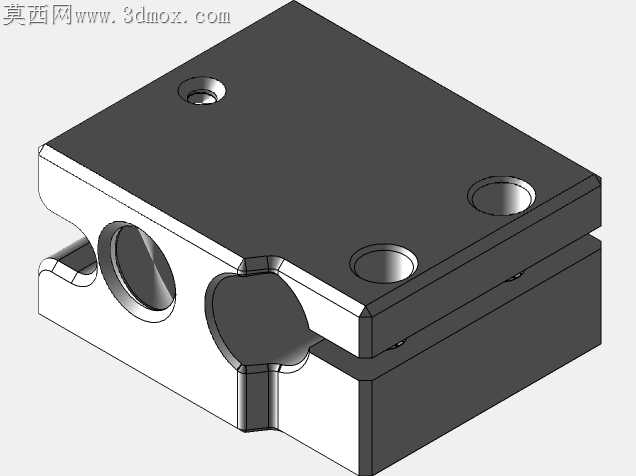

带传感器安装位的E3D火山挤出组件

桌面级FDM3D打印机的挤出端改装，最容易踩的坑就是传感器加装后的干涉问题——不少玩家自行在火山热端旁侧固定传感器时，要么用扎带捆绑导致走线凌乱，高温下扎带老化松脱后传感器移位触发误判，要么自行打孔破坏热端散热块结构，长期冷热循环后出现微裂纹漏料。这款适配E3D火山规格的带传感器盒结构，完全从加工适配的角度做了细节落地。上下分体的夹持块结构，没有采用一体化铣削的复杂型腔，上下合模的分型面刚好避开了热端穿装孔的圆弧面，普通三轴铣床一次装夹就能完成所有平面、孔位的加工，不需要定制异型成型刀，甚至小批量手板加工时用数控雕刻机配普通立铣刀就能做，加工成本比一体化结构低近四成。顶面三个沉头安装孔的沉孔深度做了精准控制，螺丝锁入后端面完全低于块体上表面，不会和上方的散热风扇安装架产生凸起干涉，沉孔边缘特意做了0.2mm的倒角，既可以去除铣削产生的毛刺，也能引导螺丝顺畅对位，不会因为孔口毛刺垫起螺丝导致锁附不平。侧面的热端穿装孔做了H7级的公差配合，孔壁没有做多余的防滑滚花，靠上下块体锁合后的抱紧力固定热端，既避免了滚花加工增加的工序成本，也能让热端拆装时不会刮伤铝块内壁，多次拆装后依然能保持足够的夹持力。传感器弹仓的型腔位置做了偏心微调，刚好避开热端的高温辐射区，传感器装入后和热端加热块保持3mm的安全间隙，不需要额外贴隔热棉就能避免高温导致的传感器精度漂移，型腔开口处做了微小的倒扣结构，传感器卡入后不需要打胶就能固定，后期更换传感器时用平口小螺丝刀轻轻一撬就能取出，不会损坏盒体结构。块体边缘的所有外棱角都做了R0.3的圆角处理，不是为了外观好看，而是加工时去掉锐边毛刺，安装时不会割破传感器的连接线外皮，也避免操作人员调试时被锐边划伤。侧面预留的走线槽刚好能容纳三根传感器线材，槽宽和线径匹配，线材卡入后不会随意晃动，不会和运动中的打印喷头产生剐蹭。上下块体的合模面没有做高精度的研磨要求，只需要普通铣削达到Ra1.6的粗糙度就能满足密封要求，锁合后不会出现缝隙溢料的问题，哪怕长期在260度的高温工况下工作，铝合金块体的形变也在微米级，不会出现夹持松动的问题。
