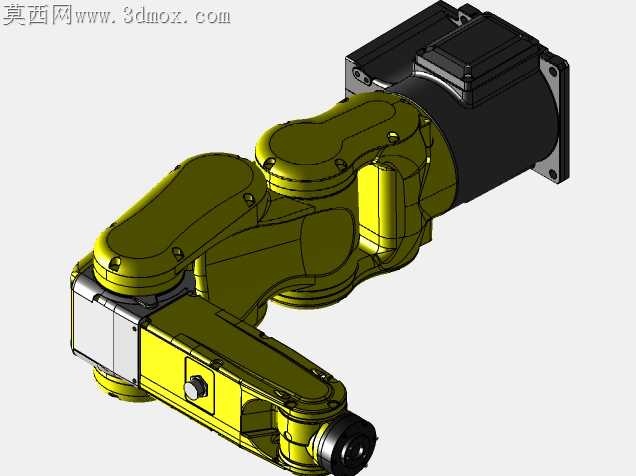

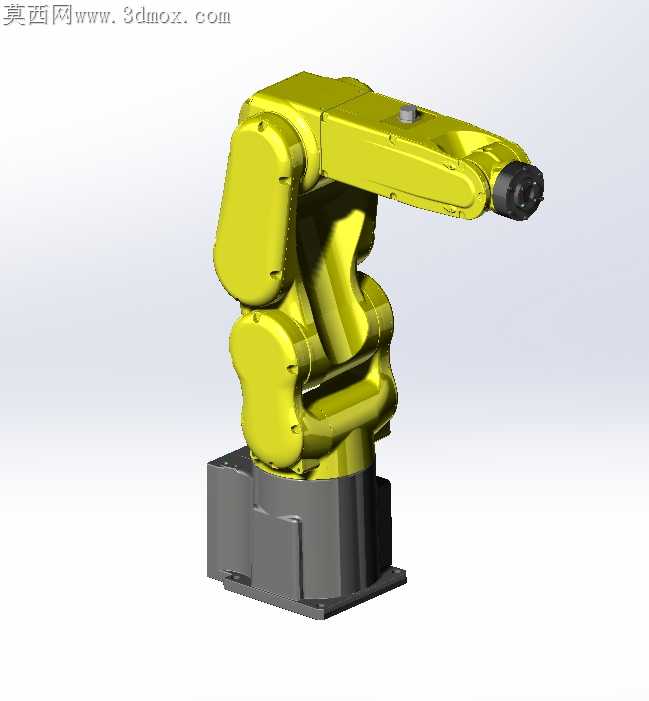

发那科同构小型六轴工业机械臂

车间里小型六轴机械臂最常遇到的痛点，是大臂小臂衔接处的管线磨损，还有底座固定时的公差累积导致的末端定位偏移，这款同构机械臂的结构处理刚好戳中了这些现场问题。大臂外侧的曲面过渡没有做生硬的直角棱边，所有外轮廓的圆角曲率都顺着关节转动的包络轨迹走，机械臂在极限摆位时，外壳不会和相邻关节的护罩发生剐蹭，也不会给内置的穿线空间留突兀的折角，管线顺着曲面弧度排布，反复弯折时的应力集中点被分散开，能大幅降低高速往复运动下的管线疲劳破损概率。底座和第一关节的衔接面做了内嵌式的止口设计，不是简单的平面贴合，止口的配合公差选了H7/g6的小间隙配合，现场安装时不需要反复打表找正，止口卡入后就能自动保证第一关节回转轴和底座安装面的垂直度，能省掉大半安装调试的时间，也避免了长期运行后底座连接螺栓受侧向剪切力松动的隐患。手腕部的三个关节做了紧凑化的同轴布局，末端法兰的安装面和第三手腕关节的端面齐平，没有多余的凸台结构，夹爪、吸盘这类末端执行器装上去之后，不会因为突出的结构干涉到狭小工位的作业，比如在电子元件插件、小零件分拣的窄空间里，手腕转动时不会碰到周边的工装治具。关节处的护罩拼接缝都做了错位止口，不是直接对齐的直缝，车间里的切削液飞沫、灰尘不会顺着缝隙直接进到关节内部的轴承和传动件里，日常维护时只需要擦干净外表面就行，不用频繁拆开护罩清理内部积尘。大臂和小臂的内部筋板布局顺着受力方向排布，没有做多余的加厚结构，既保证了满负载运行时的结构刚性，不会出现臂杆颤振影响定位精度，又控制了整体自重，降低了关节伺服电机的负载余量要求，选小一号的电机就能满足动力需求，能压缩整套设备的制造成本。末端法兰的定位销孔做了对称布局，不管是正装还是反装末端执行器，都能快速对准定位，不用额外做标记找正，换型调试的时间能缩短一半以上。
