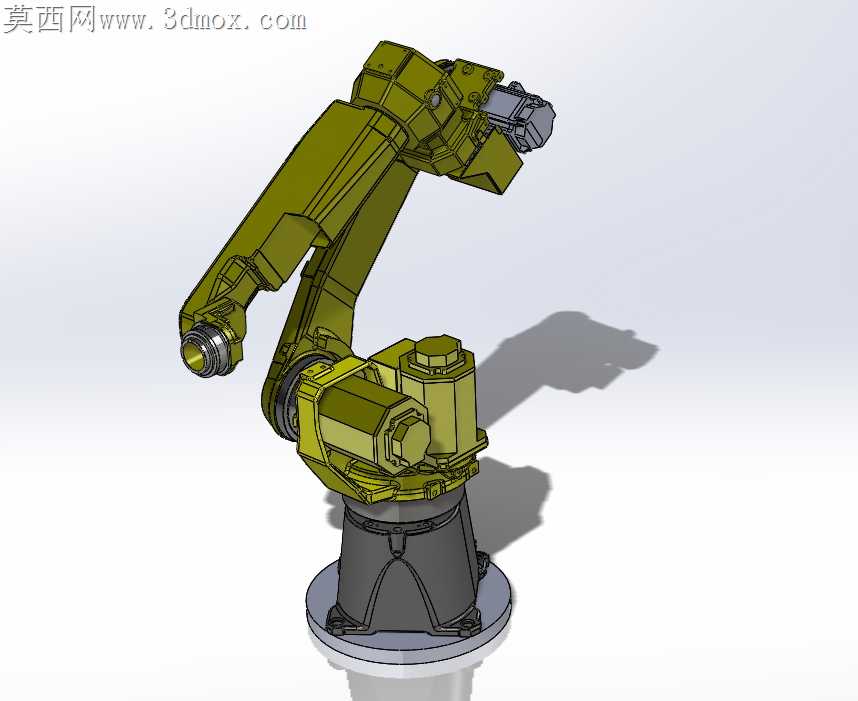

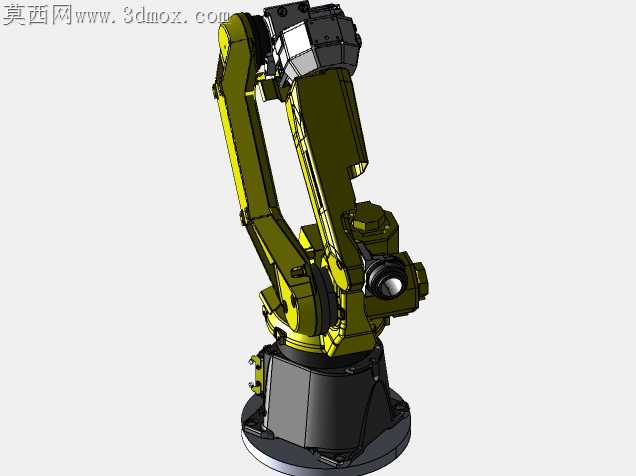

发那科M100焊接多关节机械臂结构设计

车间焊接工位长期存在的臂体干涉问题，是这款多关节机械臂结构设计时最先锚定的核心矛盾。传统六轴臂在窄角焊缝作业时，大臂与底座的衔接处常因转动角度冗余剐蹭工装夹具，甚至扯断拖拽的焊枪线缆，这款臂体在腰座衔接段做了内收式弧面过渡，没有沿用常见的直角凸台结构，转动副的包络面完全藏在腰座上沿的环形防护圈内，大臂下俯到极限焊接角度时，外轮廓与腰座的最小间隙控制在3mm，既不会因为间隙过大积攒焊渣飞溅，也不会因为转动余量不足卡滞。大臂的腔体走线槽做了分段式卡扣设计，没有把动力线、信号线混塞在同一个空腔里，关节转动时线缆的弯折半径被卡槽强制限定在线缆直径的8倍以上，长期往复回转也不会出现线皮疲劳开裂的问题，以往同负载级别的机械臂常因为走线不合理，三个月就需要更换一次臂内线缆，这个结构细节能把线缆维护周期拉长到两年以上。腕部的三个转动关节做了等径同轴设计，末端法兰的安装基准面与第三腕关节的回转中心完全重合，换装焊枪、夹爪等末端执行器时，不需要重新标定TCP坐标，快换盘的定位销直接卡入法兰端面的锥形定位孔，重复定位精度能稳定在0.02mm以内，不会因为多次换装出现坐标漂移。臂体的蒙皮采用分块式可拆卸结构，每一块覆盖件的固定螺丝都藏在弧面的沉孔内，表面没有突出的螺丝头，焊接飞溅的焊渣落在臂体表面时会顺着弧面滑落，不会卡在螺丝缝隙里堆积，日常维护只需要用高压气枪吹扫就能清理干净，不需要逐个抠除缝隙里的焊渣。底座的安装法兰做了下沉式定位止口，与地面预埋的安装板配合时，止口的配合公差选了H7/g6，安装时不需要反复调整水平度，止口卡入后就能自动找准同轴度，固定螺栓的受力均匀，不会因为长期满负载回转出现底座螺栓松动的问题。臂体的配重块没有采用传统的外贴式设计，而是完全藏在大臂的后段空腔内，配重的重心与大臂回转中心的偏移量经过反复核算，关节伺服电机的输出扭矩能降低12%左右，长时间连续焊接作业时电机的温升比同级别臂体低8℃，不需要额外加装散热风扇就能满足八小时连续作业的需求。
