带多操纵杆换挡机构的越野赛车变速箱

越野赛事里变速箱的工况远比民用车辆苛刻，飞跳落地时的瞬时扭矩冲击、泥沙侵入密封面的风险、换挡杆在剧烈颠簸下的跳档隐患，都是结构设计阶段必须啃下的硬骨头。这款适配ultra4组别赛车的四挡带换挡器变速箱，在原有两速阿特拉斯传动结构基础上做了针对性的行星机构拓展，加长的壳体尾部专门预留了速度传感器安装位，所有外接油路、线束的接口都做了抬高处理，避免越野穿越时泥水浸泡导致的接头失效。

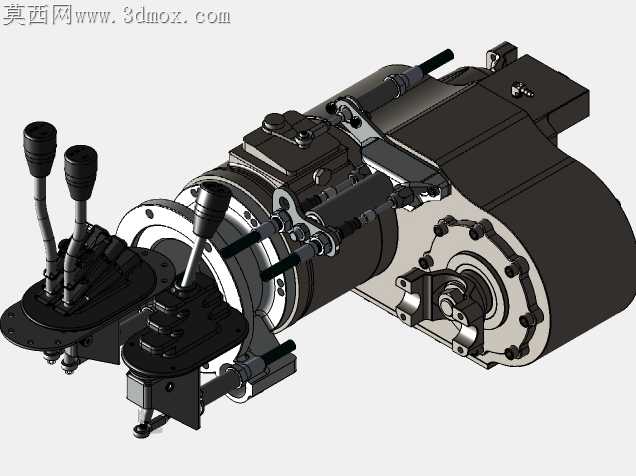

换挡操纵机构采用多杆独立布局，三根操纵杆分别对应挡位切换、四驱模式切换与差速锁控制，杆系的铰接点全部选用带防尘套的滚针轴承结构，避免长期颠簸磨损后出现的松旷量，换挡摇臂的行程做了15%的缩短处理，适配赛车手戴防滑手套时的快速操作需求，不会因为杆程过长错过换挡窗口。壳体的结合面没有采用民用变速箱常见的平面涂胶密封，而是在合箱面加工了0.3mm深的密封胶槽，配合定制的耐油橡胶垫，即使在箱内油温达到120摄氏度、内外压差较大的情况下，也不会出现渗油问题。

行星轮系的安装位做了局部壁厚加强，对应飞跳工况下轮齿啮合的峰值载荷区域，壳体壁厚比常规同扭矩变速箱厚了2mm，却通过在非受力区域做镂空减重槽，把整体重量控制在了赛事规则允许的范围内。输出轴端的连接法兰采用花键加端面齿的双重固定结构，避免大扭矩输出时法兰跟转松脱，传感器安装位的周边做了加厚凸台，防止越野行驶中飞溅的碎石打坏传感器探头。换挡拨叉的接触面镶嵌了铜基耐磨片，不需要频繁拆解维护就能满足整个赛季的使用强度，拨叉轴的定位钢珠采用了双弹簧结构，即使车辆持续处于高强度颠簸状态，挡位也不会自行脱开。

箱体外部的管线路全部设计了专用的固定卡扣位，避免管线在震动中与壳体摩擦破损，换挡杆的手柄做了防滑纹理处理，表面的橡胶材质选用耐低温配方，即使在高海拔低温环境下也不会变硬打滑。整个传动系统的润滑通道做了优化，在大角度爬坡或者侧倾时，机油依然能通过预留的导油槽到达各个轴承润滑点，不会因为油面倾斜导致局部干磨。
