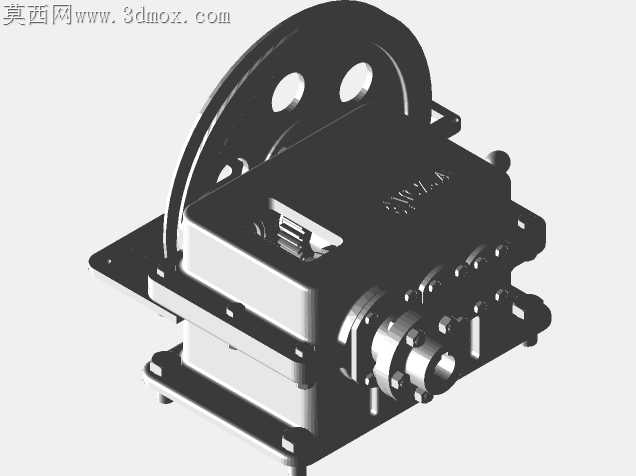

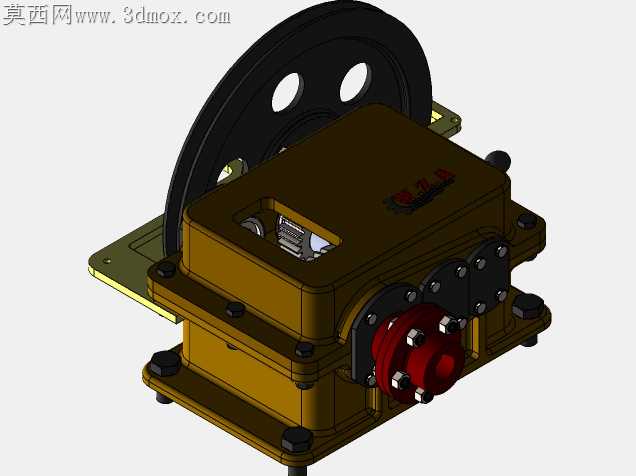

带换挡机构的两级动力传动齿轮箱

项目分类:变速器 发布时间:2020-06-30 ID:122087
  • 带换挡机构的两级动力传动齿轮箱
  • 带换挡机构的两级动力传动齿轮箱
  • 带换挡机构的两级动力传动齿轮箱

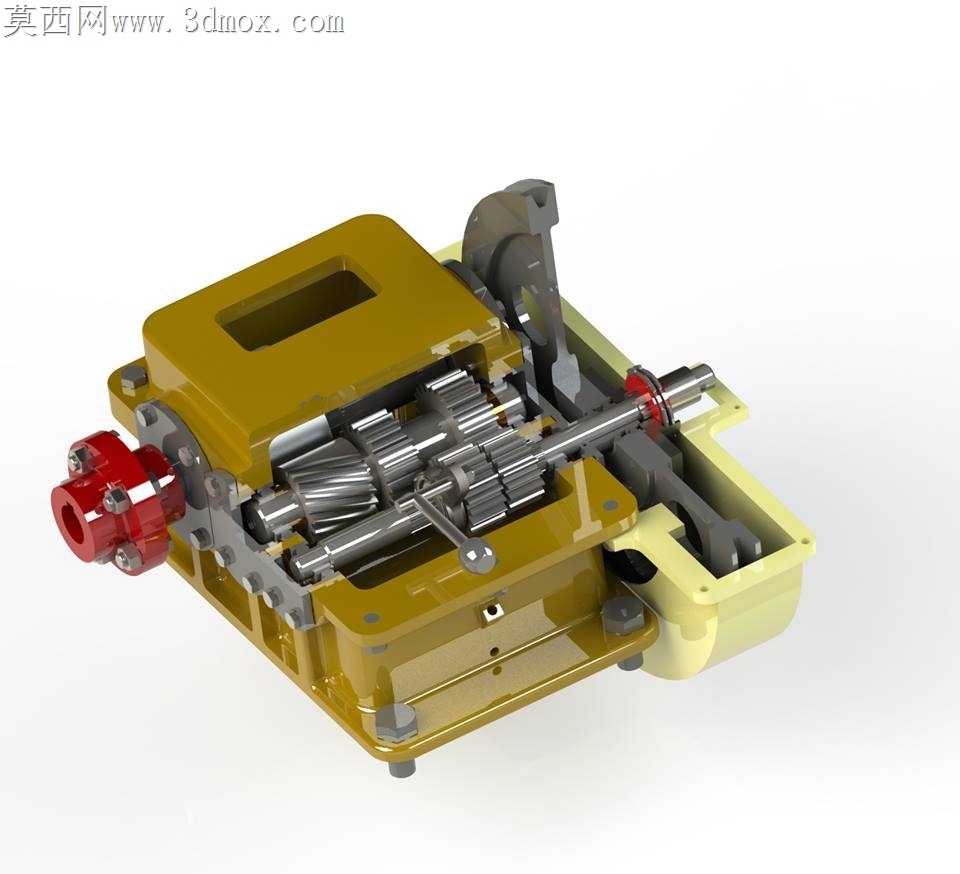

当初做这套传动结构的时候,最先踩的坑是换挡拨叉和同步齿套的配合间隙,第一次打样出来拨叉滑动卡滞,拆下来看是拨叉槽的切削毛刺没清干净,滑动面的粗糙度没达到要求,硬掰着换挡直接把齿套端面磕出了小凹痕,后来重新调整了拨叉槽的铣削进给量,留了0.02mm的研磨余量,装配的时候涂了低温润滑脂才解决卡滞问题。300马力的动力传输要求,一开始选齿轮参数的时候没考虑到两级减速的载荷分配,高速级齿轮用了和低速级一样的模数,台架试验跑了二十小时高速级齿面就出现了点蚀,后来重新核算了齿面接触强度,把高速级齿轮的齿面硬度提高了HRC5,调整了螺旋角抵消轴向力,轴承座的同轴度公差收紧到0.015mm,才解决了偏载磨损的问题。跨格式转档的时候出过一次问题,把装配体导去做渲染的时候,换挡轴的密封件因为曲面碎面丢了轮廓,后来重新补做了密封件的配合面,把轴端的红色密封端盖和箱体的配合间隙调整到0.03mm,既保证密封性能又不会因为过盈装配把端盖压裂。箱体的剖分面一开始做的是全平面密封,试漏的时候发现结合面渗油,后来在剖分面上加了密封槽,适配耐油橡胶密封圈,螺栓的排布也做了调整,在轴承孔周边加密了螺栓间距,避免压紧力不均导致的密封失效。换挡摇臂的初始位置做了限位结构,防止换挡过位打齿,每个挡位都做了定位钢珠的安装位,装配的时候调整弹簧预紧力,保证换挡有清晰的吸入感又不会轻易脱挡。做结构的时候特意把油池的深度做了优化,保证低速级齿轮能浸到润滑油,又不会因为齿轮搅油造成功率损失过大,箱体侧面开了观察窗,不用拆箱就能看到内部齿轮的啮合状态,日常维护的时候能快速排查齿面磨损情况。输出轴端的连接法兰做了止口定位,和外接负载连接的时候能保证同轴度,减少运转时的径向跳动。整个结构做下来前前后后改了七版,每一次调整都是对着台架试验的失效点改,没有多余的花哨结构,所有的细节都是为了满足大马力下的可靠换挡和动力传输,哪怕是箱体上的吊装孔位置,都做了重心校核,吊装的时候不会出现倾斜磕碰的问题。
