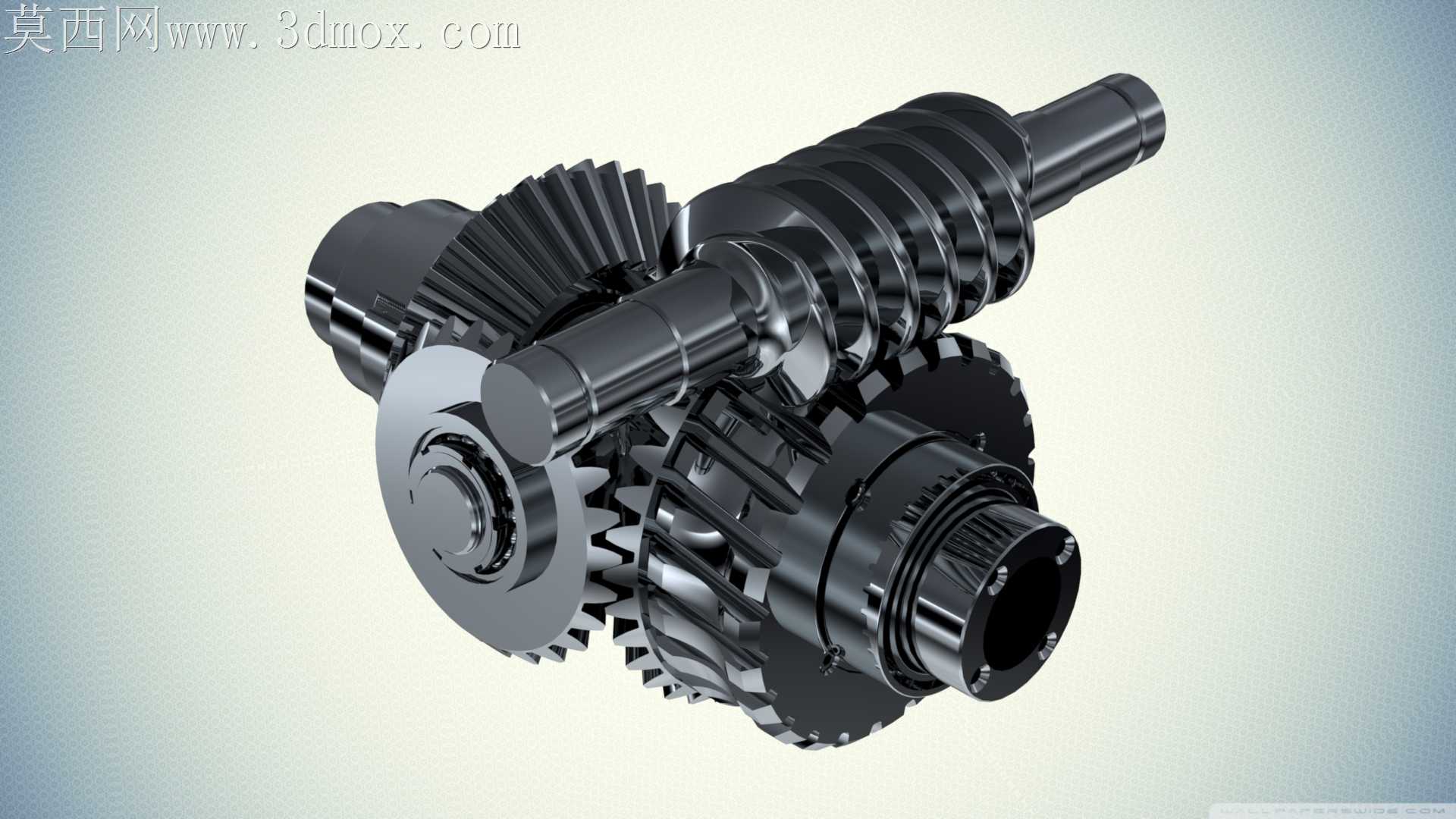

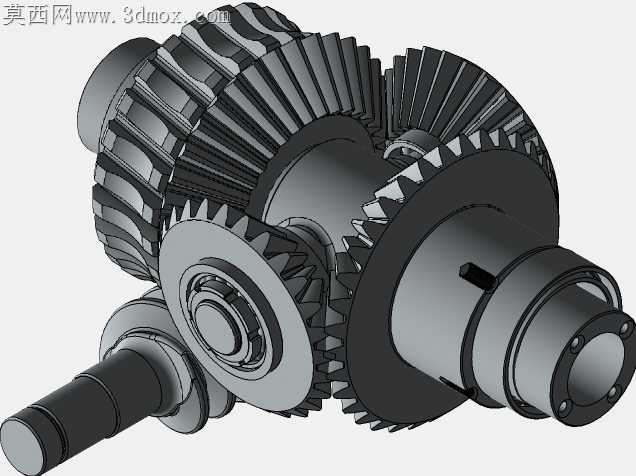

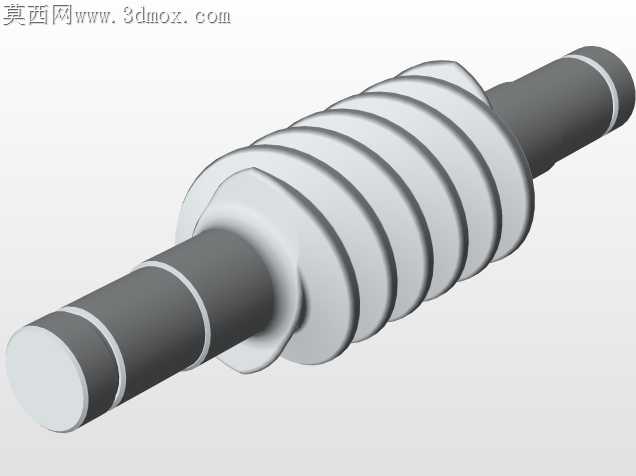

带十字轴齿轮的差动变速减速蜗轮组

项目分类:变速器 发布时间:2020-06-30 ID:121400
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组
  • 带十字轴齿轮的差动变速减速蜗轮组

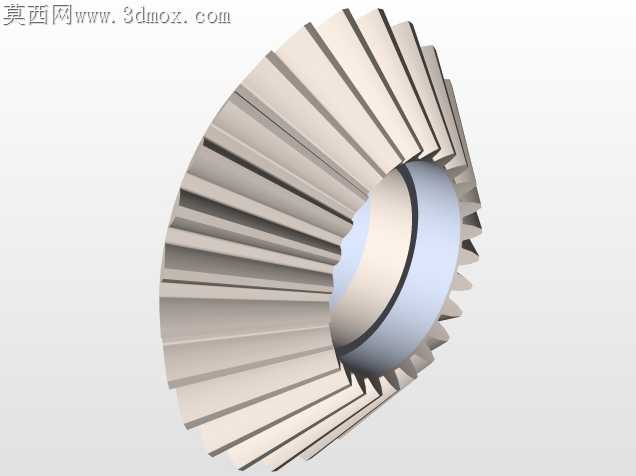

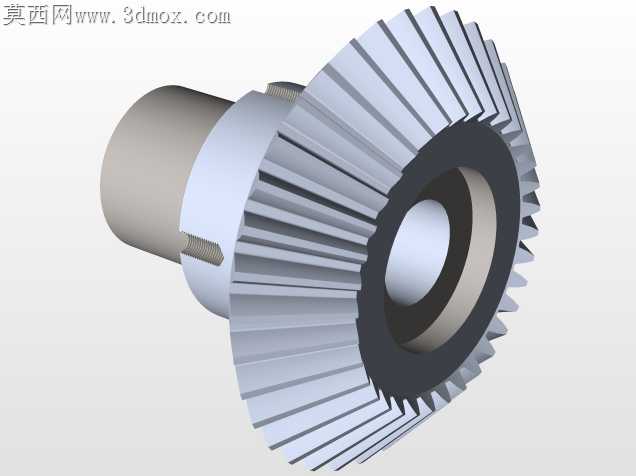

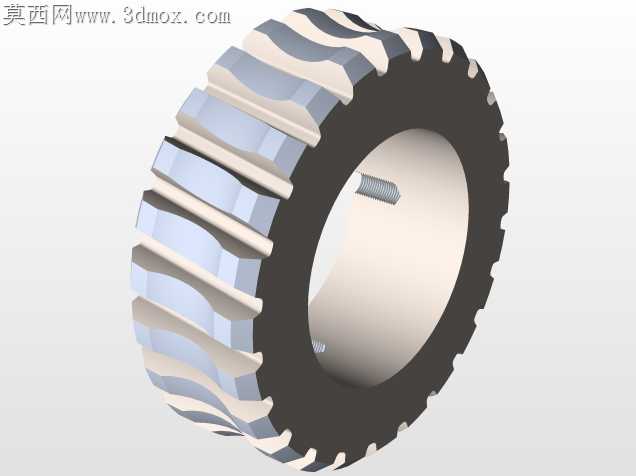

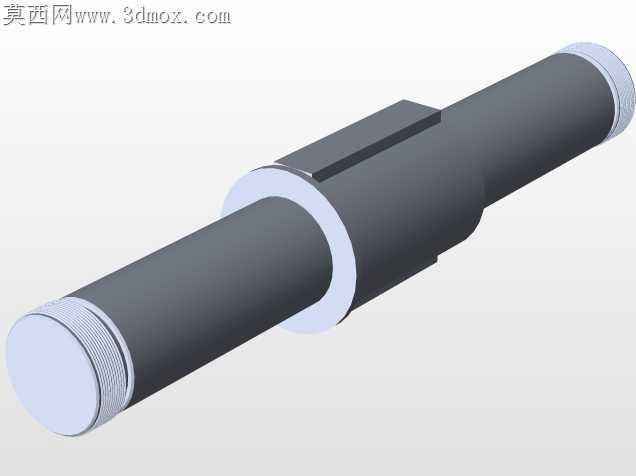

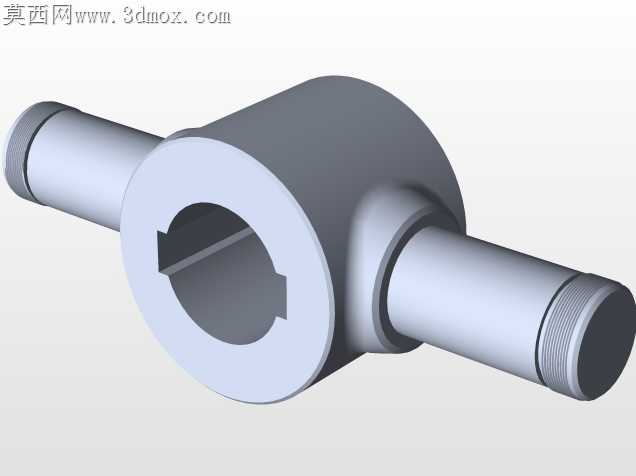

差速传动组件在重载变载荷工况下,最容易出现的失效点集中在十字轴齿轮啮合间隙不均、蜗轮齿面偏磨、轴系同轴度偏差引发的轴承烧蚀,这套传动组的结构设计恰好针对这些现场反馈的高频问题做了针对性的结构适配。蜗轮齿圈与轮毂的配合止口做了0.02mm的过盈量设计,避免大扭矩输出下齿圈与轮毂发生相对滑移,齿面的修缘量顺着啮合接触印痕做了渐变处理,不是统一的等距修形,能抵消轴系受载弯曲带来的啮合偏移,让齿面接触面积始终保持在齿高中部70%以上的区域,减少局部应力集中带来的点蚀失效。十字轴齿轮的四个轴颈根部做了圆弧过渡卸荷槽,没有采用直角清根结构,避免热处理后应力集中引发的轴颈断裂,四个行星锥齿轮的背隙调整垫片预留了0.1-0.3mm的选配区间,装配时不用反复修磨齿轮端面,靠不同厚度的垫片组就能把啮合间隙控制在合理范围,既不会因为间隙过大出现传动冲击,也不会因为间隙过小出现热态卡滞。平行轴传动的圆柱齿轮与轴的配合采用平键加轴向挡圈的双重固定,键槽的位置特意避开了轴肩的应力集中区,挡圈槽的深度控制在1.2mm,不会过度削弱轴的抗弯截面模量。轴承的选型配对上,靠近蜗轮端采用了能承受双向轴向力的圆锥滚子轴承,远离输入端的支撑端用深沟球轴承补偿热胀冷缩的轴向窜动,轴承座的孔位同轴度公差控制在0.015mm以内,避免轴承内外圈偏载引发的早期磨损。整套传动组的油路预留通道顺着轴的中心孔布置,能直接把润滑油送到十字轴齿轮的啮合面与轴承滚道处,不用额外加装复杂的分油管路,装配时各组件的轴向定位都有明确的装配基准,从输入端轴肩到蜗轮定位端面的尺寸链闭环,累计公差控制在0.05mm以内,现场装配时不需要配磨调整套,能大幅缩短总装的调试周期,哪怕是维修更换易损件,也能直接替换标准件,不用现场配做零件,适配量产与后期维保的双重需求。
