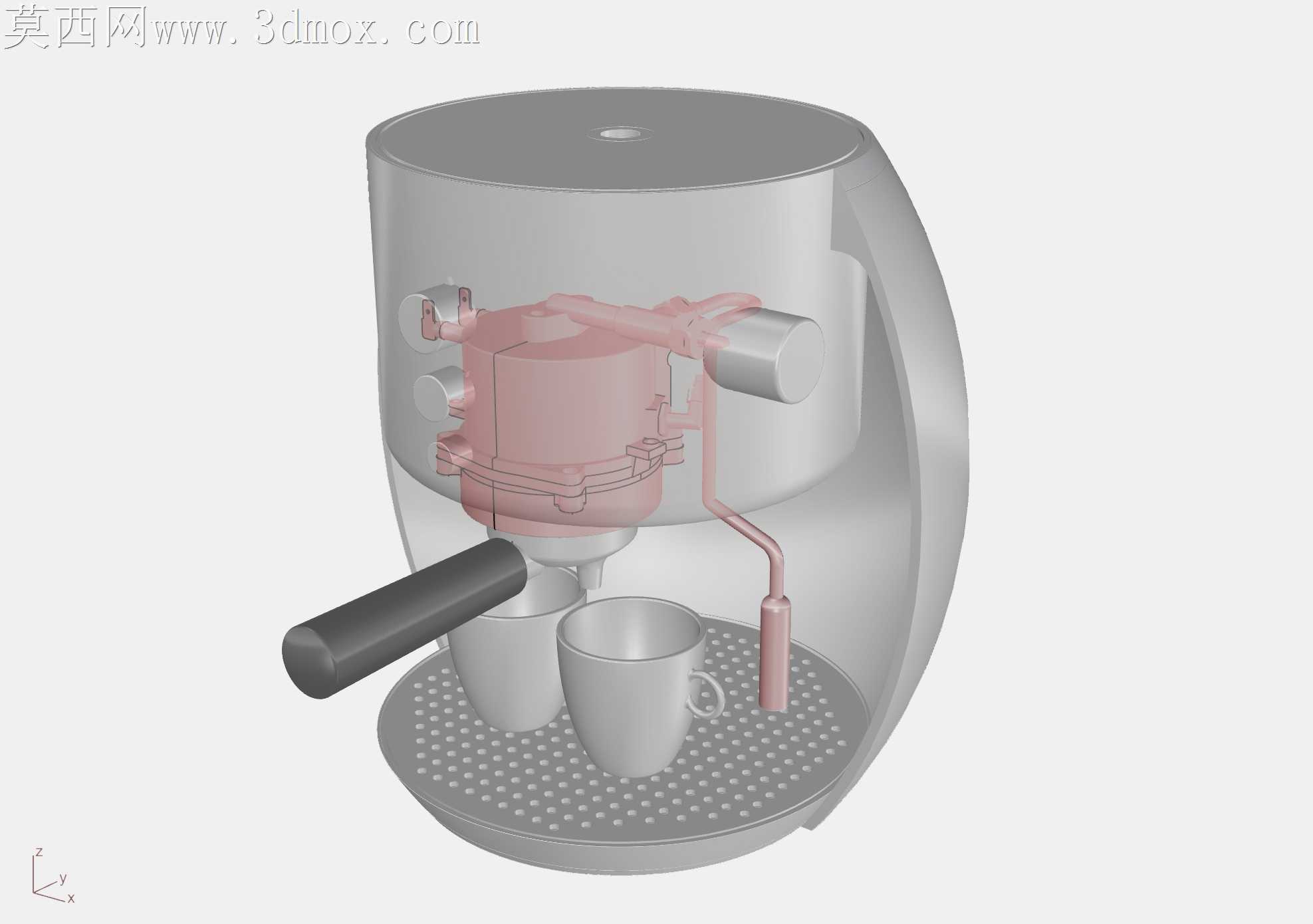

咖啡机组机头锅炉热交换核心组件

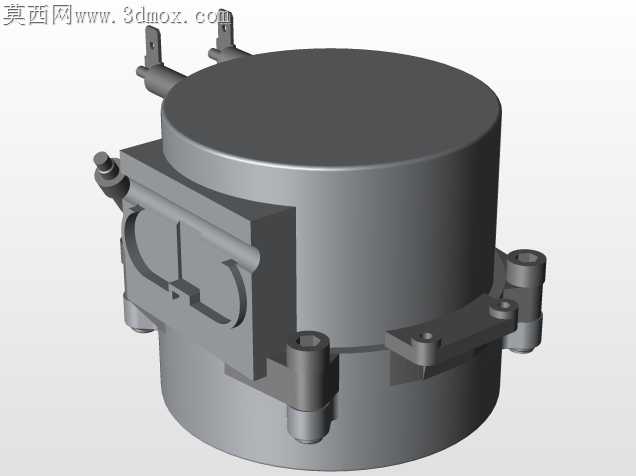

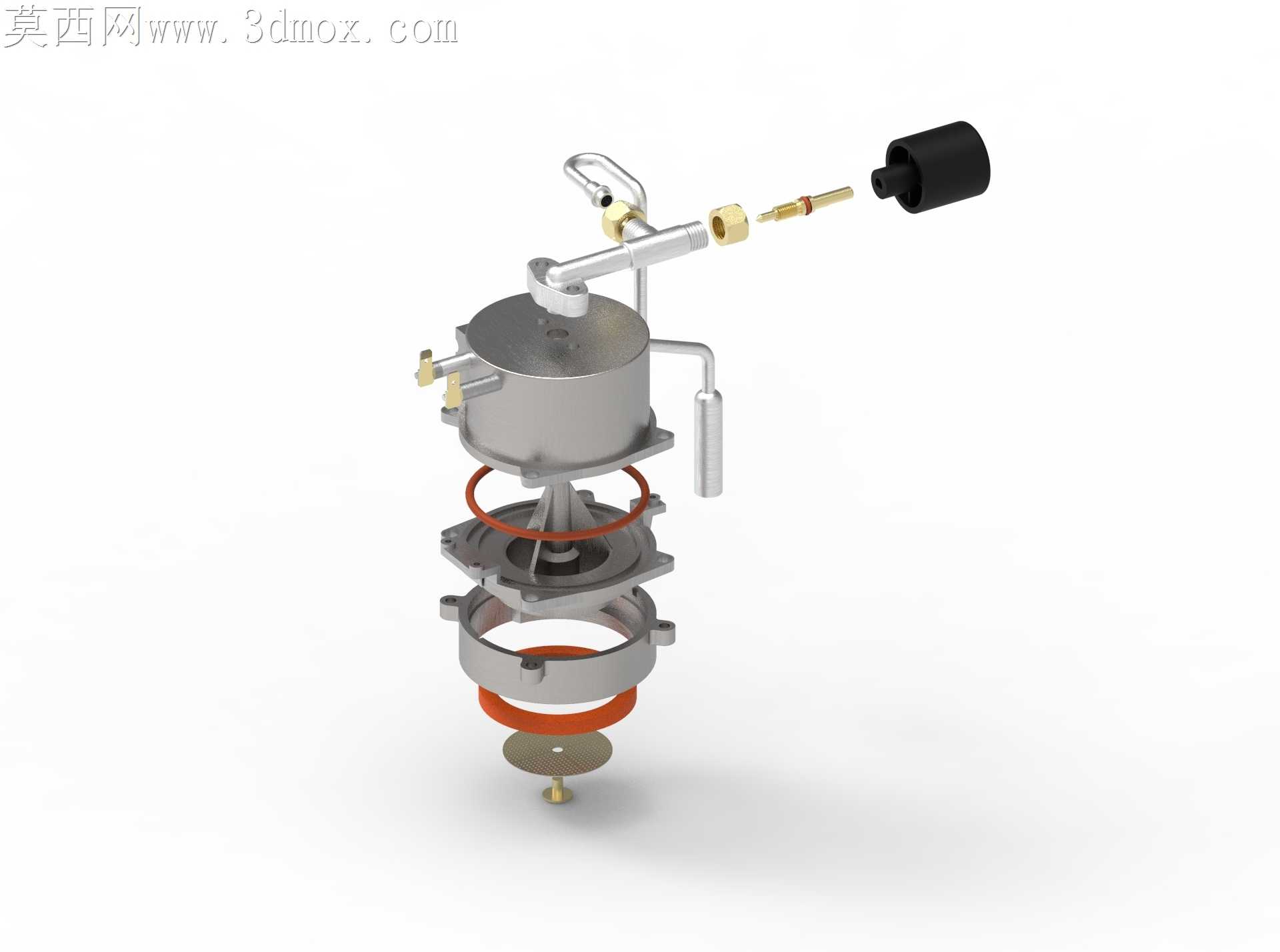

咖啡萃取工况下，热交换组件长期承受120℃左右饱和蒸汽、9bar持续水压的交变载荷，密封面蠕变、管路共振松脱是量产阶段最常出现的失效点。拆解这套组件的分层结构能看到，锅炉腔体与上下端盖的配合面没有采用常规直角止口，而是做了15°斜向锥面贴合，配合红色硅胶密封圈的压缩量控制在0.3mm区间——这个数值是反复试配后敲定的，压缩量过小会在冷机启动升压时出现微漏，压缩量过大则会加速硅胶高温老化，3个月左右就会出现密封失效。

侧向伸出的蒸汽输出管采用黄铜锻压胚料加工，管身与腔体连接位置没有做直角焊接，而是预留了R2的圆弧过渡段，消解蒸汽高速喷出时产生的管路振动，避免长期使用后焊缝开裂。管端的快接接头做了两段式卡槽结构，插入外接蒸汽管时能听到清晰的卡扣落位反馈，不用额外打胶或者拧喉箍，售后拆装更换配件的效率能提升60%以上。

分层堆叠的换热片之间垫有薄型不锈钢导流隔片，隔片上冲有密集的0.8mm导流孔，孔位不是规则矩阵排布，而是顺着水流旋向做了偏移设计，让冷水在换热腔里形成螺旋流路，和锅炉外壁的接触时长比直流结构提升40%，不用额外加大锅炉体积就能把出水温度稳定控制在92℃±1℃的咖啡萃取黄金区间。底部的出水嘴做了渐缩式流道，出口处做了0.2mm的圆角钝化处理，避免高压热水流出时产生射流飞溅，让萃取出水更均匀落在粉碗表面。

旁侧的金属操作手柄表面做了细微的滚花纹理，手柄和腔体连接的转轴位置加了聚四氟乙烯耐磨衬套，长期扳动不会出现金属磨屑掉落污染水路的问题，扳动手柄的阻尼感控制在1.5N·m，操作时不会因为阻尼太轻误触，也不会因为阻尼过重影响操作手感。端部的黑色隔热套采用耐温200℃的电木材质，和金属管身之间预留了0.1mm的空气隔热层，连续放蒸汽1分钟以上，手柄表面温度也不会超过45℃，避免操作人员烫伤。
