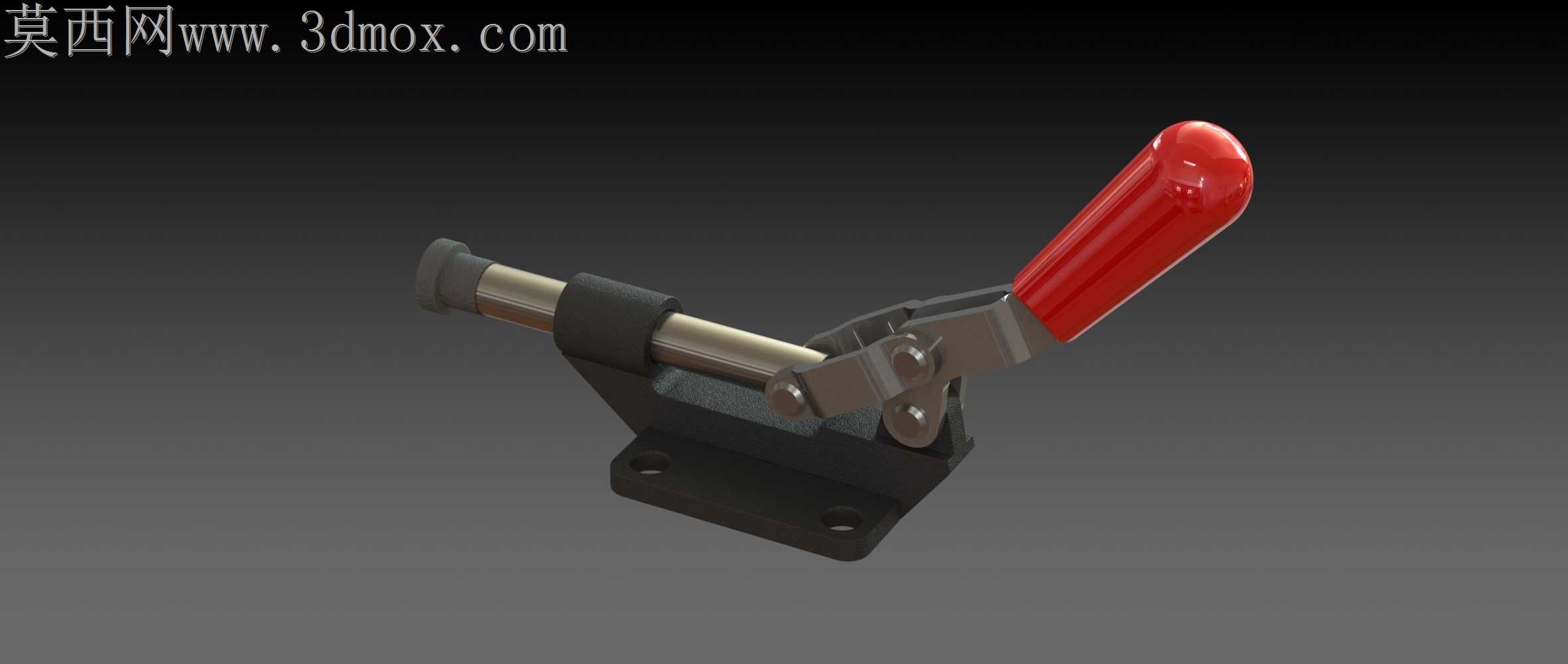

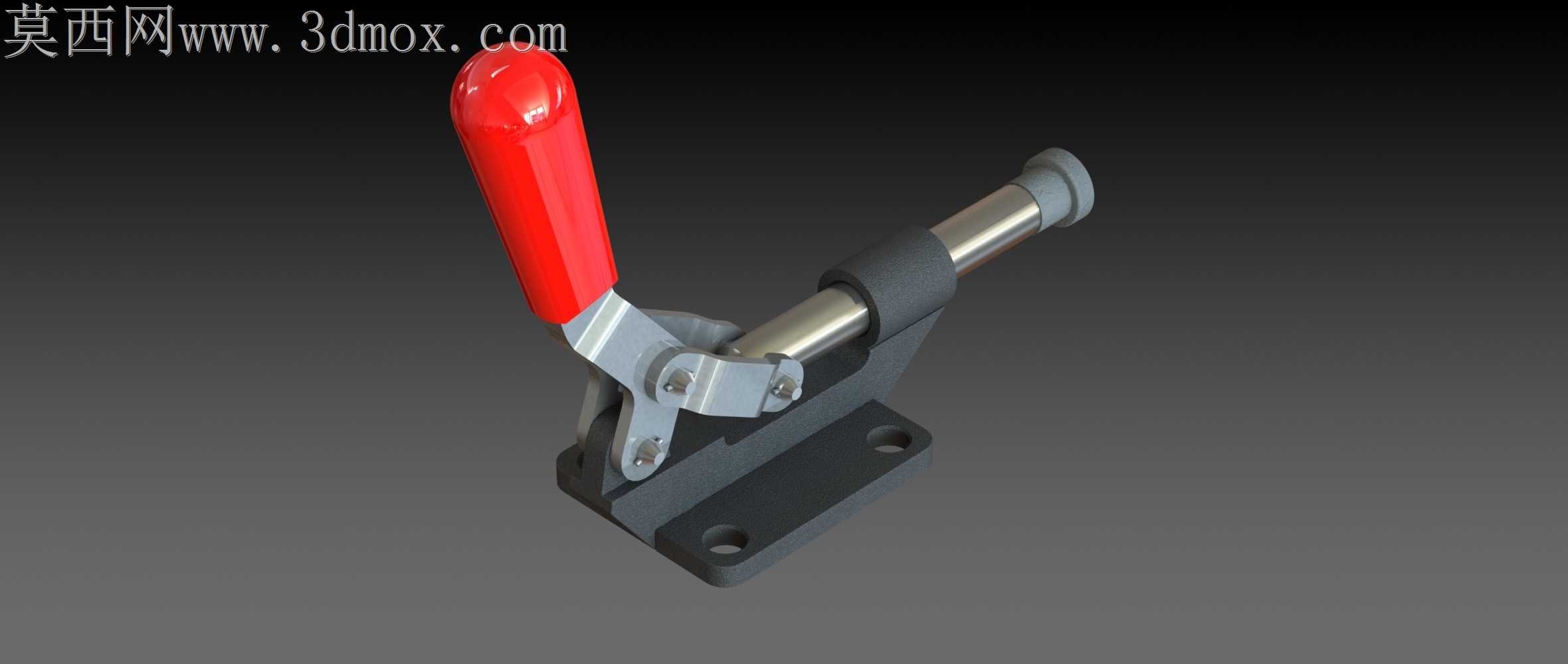

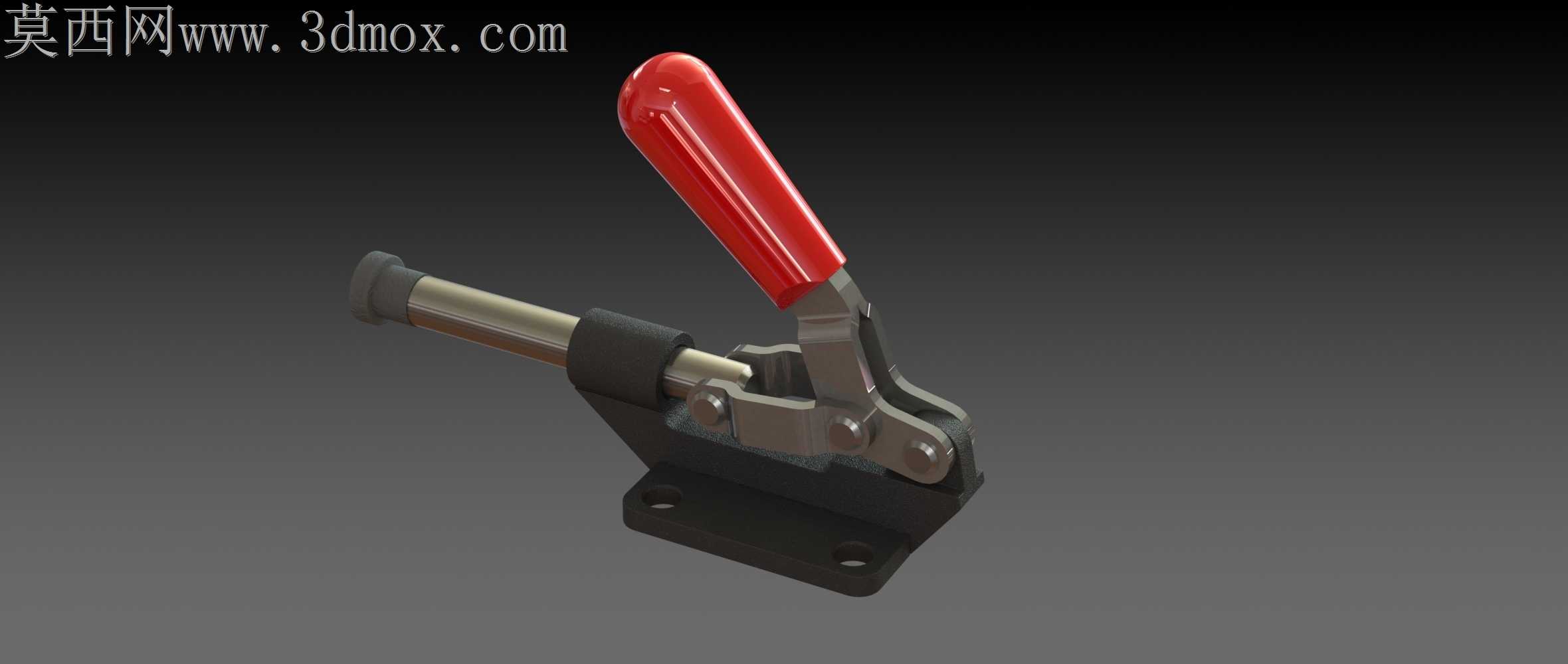

带红色手柄的推拉式快速夹紧夹具

车间里手动夹紧工位最常出现的失效，往往不是夹力不够，而是操作端的力反馈模糊，工人扳动手柄时没法直观判断是否锁止到位，要么夹不紧工件窜动，要么锁止过死掰不开，甚至把连杆机构掰变形。这款推拉式推夹的结构设计刚好戳中这个痛点，红色操作手柄的曲面弧度完全贴合掌心发力轨迹，握上去的时候指节不会跟侧边的金属连杆剐蹭，下压锁止的行程末端有清晰的触感反馈，不用额外看标识就能感知到机构已经过了死点锁止。

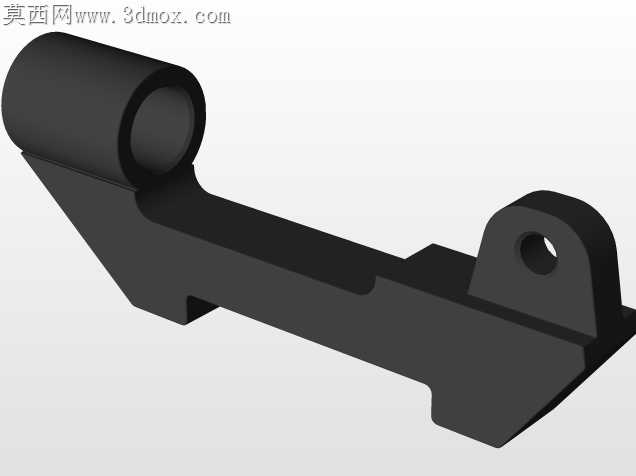

底座的两个安装孔做了沉台设计，装配时内六角螺栓拧进去之后，螺栓头完全沉在底座平面以下，不会突出刮蹭工件或者工人的手套，底座跟滑杆支撑座的连接面做了微小的止口定位，不用反复打表找正就能保证滑杆的轴线跟安装面平行，避免滑杆伸缩的时候出现卡滞。滑杆表面的粗糙度控制在Ra0.8以内，跟支撑座里的衬套配合间隙留了0.02mm，既不会因为间隙太大出现夹紧时的点头窜动，也不会因为间隙太小在车间有切削粉尘的环境里出现卡涩。

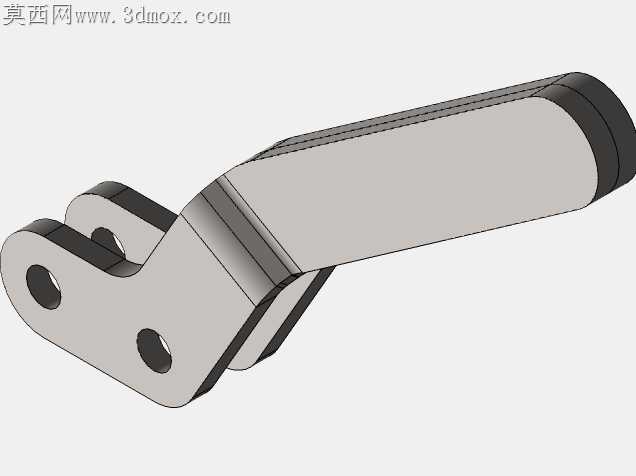

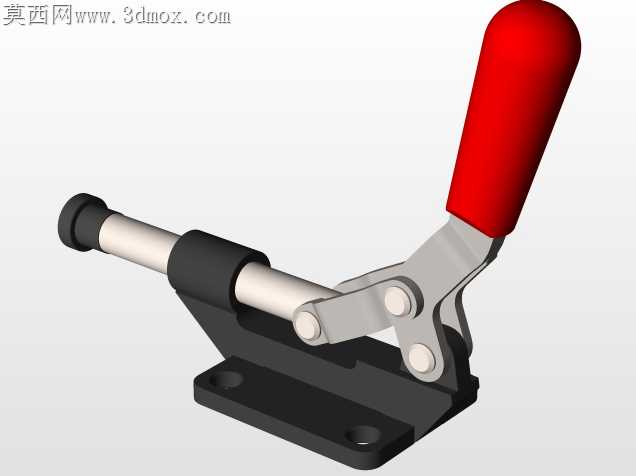

手柄跟连杆的铰接处用了带法兰的销轴，法兰边刚好挡住铰接缝隙，车间里的铁屑、焊渣不容易钻进铰接缝里磨坏接触面，不用频繁拆下来清理维护。锁止状态下，连杆机构的三个铰接点刚好处于同一直线的过死点位置，哪怕加工过程中工件有轻微的振动，夹头也不会松脱，滑杆前端的夹头安装位做了扁方结构，更换不同形状的压头时不用额外拿扳手卡住滑杆防转，拧螺丝就能直接更换。

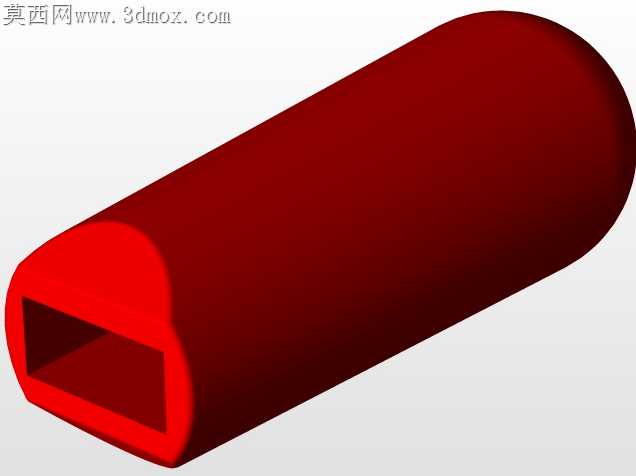

红色手柄的包胶层跟内部金属骨架的结合面做了滚花处理，长期频繁扳动也不会出现胶层跟金属芯脱离的情况，手柄尾部做了圆弧收边，操作到最大行程的时候，手柄尾部不会磕到底座的安装面，不会因为长期磕碰掉漆或者出现裂纹。整个机构没有多余的外露弹簧，不会出现弹簧崩飞伤人的隐患，所有运动部件的边缘都做了R1.5的倒角，没有尖锐的毛刺边，工人戴薄手套操作也不会勾住手套。

实际适配工位的时候，不管是焊接工位的工件定位，还是装配线上的零件临时固定，或是木工加工的料件夹紧，这款推夹都能快速完成装夹，松开的时候只要轻轻扳动手柄过了死点，滑杆就会自动回缩留出足够的取件空间，不用额外用力拉扯滑杆。
