阀门配套用弧形连接托架结构设计

项目分类:阀门 发布时间:2025-10-12 ID:1086275
  • 阀门配套用弧形连接托架结构设计
  • 阀门配套用弧形连接托架结构设计
  • 阀门配套用弧形连接托架结构设计

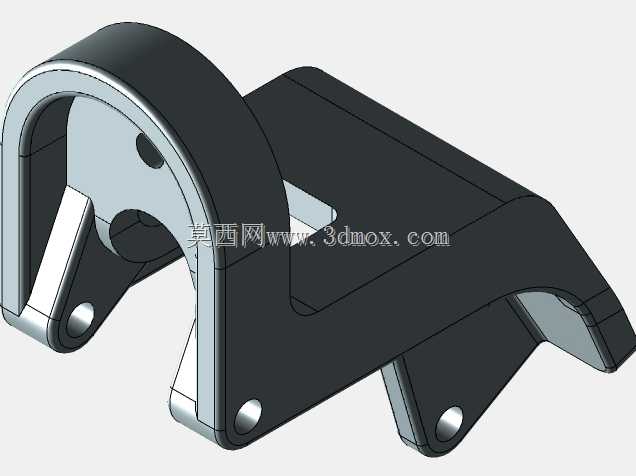

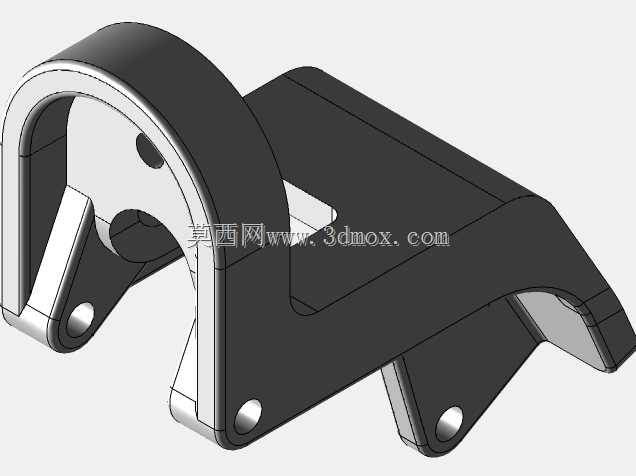

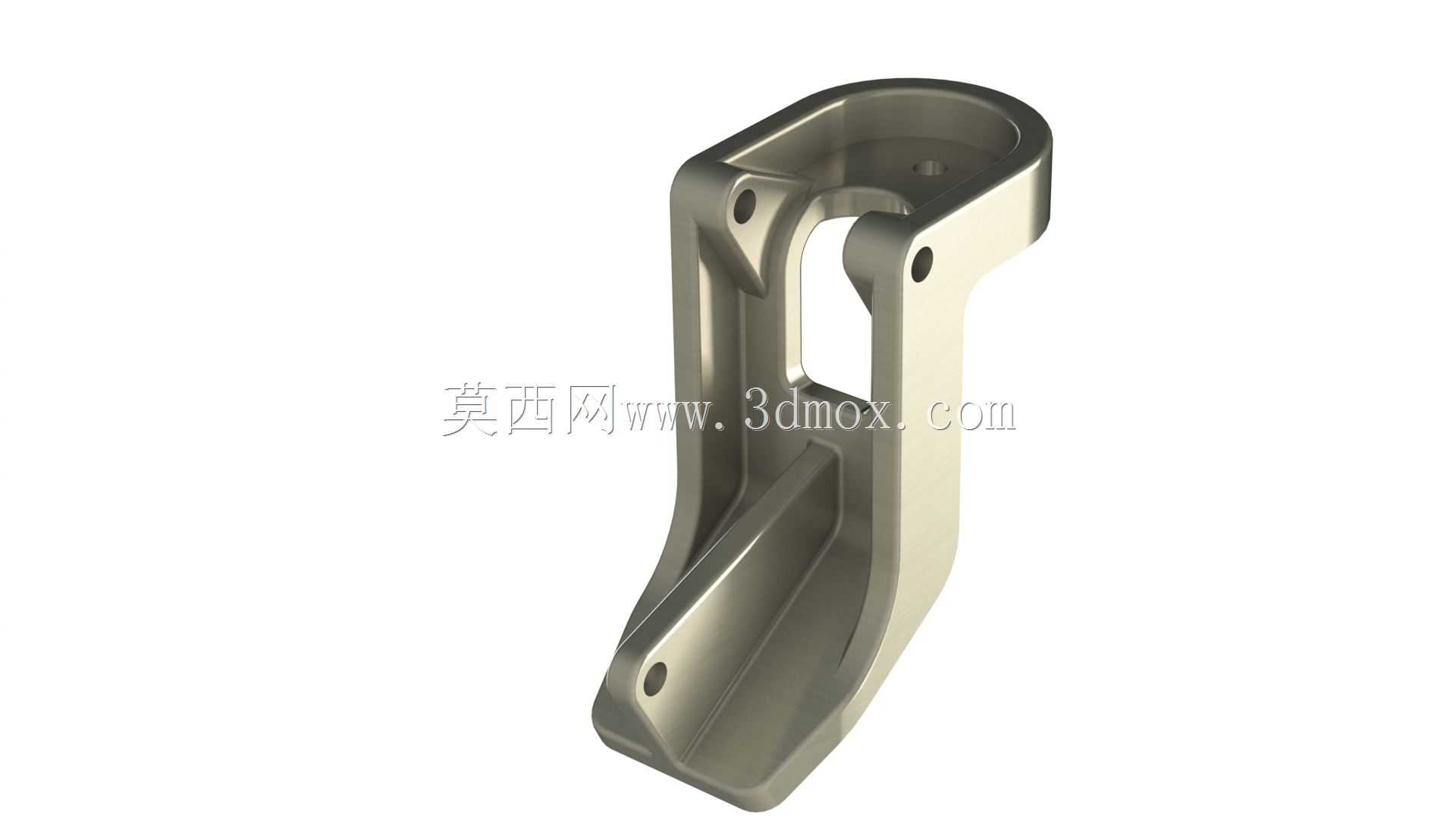

  在工业流体控制管路系统中,这类弧形连接托架是阀块集成安装环节里容易被忽略但作用关键的配套结构件,日常多应用在仪表类阀门、集成阀组的安装工位,承担阀块与安装基座之间的定位支撑、载荷传递以及管路振动缓冲的作用。不同于常规平板式安装支架,该结构采用一体化弯折的弧形承力构型,主体沿安装走向做了变截面的壁厚设计,在靠近上端圆形安装位的区域做了局部加厚,用来承接阀块安装后传递的垂直方向静载荷,同时在侧壁开设了长条形镂空槽,既可以减轻支架自身重量,也能为阀块外接的控制管路、传感线路留出走线空间,避免管线与支架硬接触产生磨损。

  从安装边界来看,上端的环形安装面内径适配常规通径仪表阀的底部安装凸台,环形端面上预留的两个沉头安装孔位,孔距匹配通用阀块的底部安装孔标准,安装后沉头螺钉不会突出支架表面,不会和周边相邻的阀组部件产生干涉;下端的弯折承托面做了向内收的圆弧过渡,贴合阀块底部的弧形轮廓,安装时可以先通过承托面将阀块预定位,再拧入紧固件,降低现场装配的对位难度,侧面预留的两个安装孔则用于将支架整体固定在设备基座或者管路安装架上,孔位周边做了局部的凸台加强,避免长期受振动后孔位出现开裂变形。

  设计这类支架的时候,首先要考虑的是阀块安装后的受力路径,不能单纯做等壁厚的弯折结构,要根据载荷分布调整壁厚——上端环形区域承受阀块的全部重量以及管路流体脉动带来的交变载荷,所以壁厚要比侧壁厚1.5到2毫米,而侧壁区域主要承受侧向的弯矩,在开设镂空槽之后,槽的边缘要做小圆角过渡,避免应力集中在槽口位置,长期受交变载荷出现疲劳裂纹。另外支架的整体外形要避让阀块的操作空间,比如阀块侧面的调节旋钮、外接接头的位置,支架的外轮廓不能突出到操作区域内,不然会影响日常的阀门调节、管路拆装作业。实际应用场景里,这类支架多用在紧凑型的集成阀岛、小型仪表阀门组的安装工位,比如实验室流体控制设备、小型工业液压站的阀组安装区,这类场景的安装空间普遍比较紧凑,不适合用 bulky 的通用安装支架,这种一体化成型的托架既可以保证安装强度,又能最大化节省安装空间,同时弧形的构型相比直角弯折的支架,抗侧向冲击的能力更强,在设备有小幅振动的工况下,弧形结构可以小幅形变吸收部分振动能量,减少振动直接传递到阀块上,提升阀组内部密封件的使用寿命。从建模的细节来看,该结构的所有弯折处都做了不小于R2的圆角过渡,没有尖锐的直角棱边,一方面是加工工艺的要求,不管是采用精密铸造还是钣金弯折加工,圆角过渡都能降低加工难度,减少应力集中,另一方面也避免安装过程中尖锐棱边划伤操作人员或者损坏外接管线。下端承托面的平面度要求控制在0.1毫米以内,保证和阀块底部贴合紧密,不会出现安装后阀块倾斜的问题,所有安装孔的位置度公差控制在0.05毫米,确保和阀块、基座的孔位完全对位,不需要现场扩孔就能完成装配。

  很多设计人员在做这类支架的时候容易忽略走线空间的预留,要么把支架做成完全封闭的盒型,导致管线只能从支架外侧走,占用额外空间,要么镂空开的太大,降低了支架的整体强度,这个结构的镂空槽宽度刚好可以容纳常规直径的控制油管或者信号线缆,槽的边缘做了翻边处理,即使管线和槽边接触,也不会被锐边割破保护层。另外支架的表面处理一般采用镀锌或者喷塑,适配工业现场的防腐蚀要求,在有腐蚀性流体的工况下,也可以采用不锈钢材质加工,这时候建模的时候就要注意调整弯折处的圆角半径,适配不锈钢材料的弯折延伸率,避免弯折处出现开裂。
