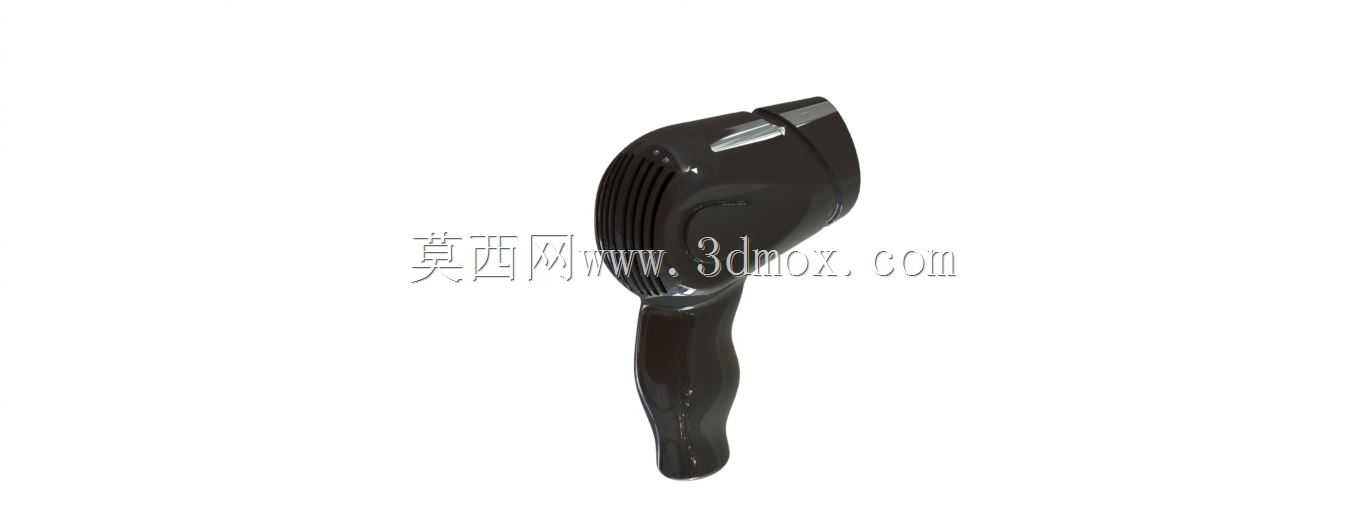

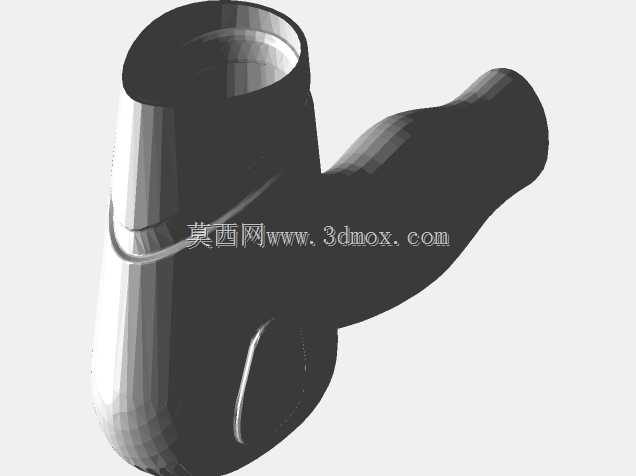

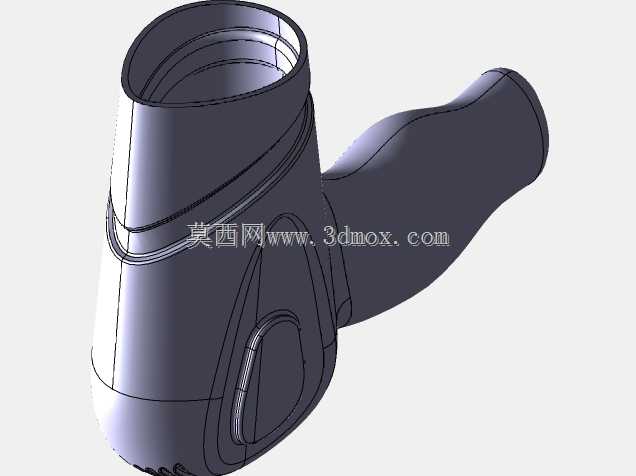

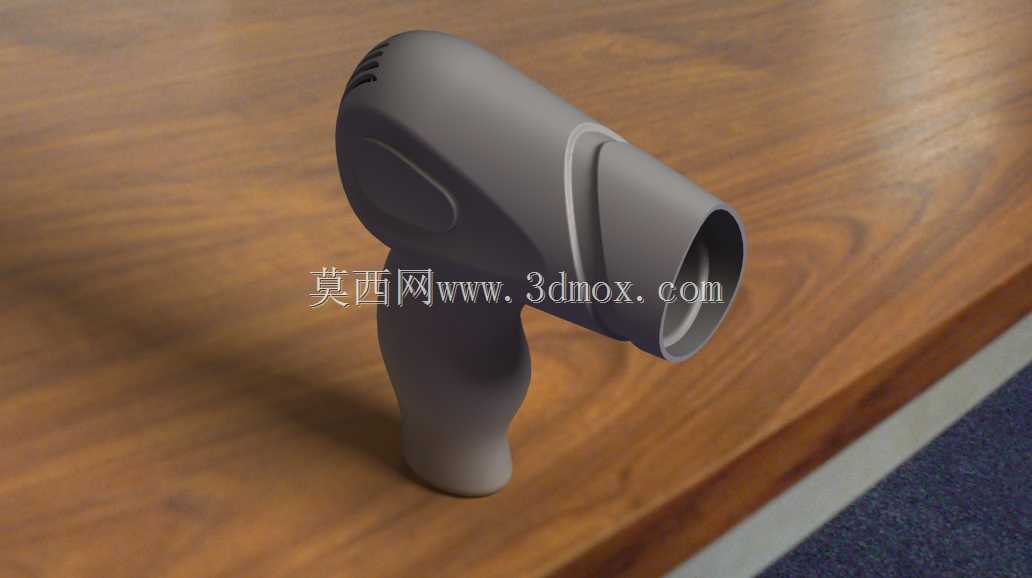

手持吹风机外壳结构设计三维数模

　　这款手持吹风机外壳的结构设计，核心围绕日常家用、美发沙龙两类高频使用场景展开，在结构落地层面充分考虑了手持操作的受力特性与内部组件的装配约束。从实际使用场景来看，用户握持吹风机时的施力点集中在手柄中段，因此手柄区域的曲面做了贴合掌心弧度的内收处理，握持区域的周向尺寸控制在适配多数成年用户掌宽的范围，避免长时间持握产生的硌手、滑脱问题，手柄与风筒主体的衔接处做了平滑过渡的曲面加厚，既可以隐藏内部的走线与连接筋位，也能避免直角结构带来的应力集中，提升壳体受外力磕碰时的抗形变能力。风筒主体的筒身部分采用等壁厚渐变设计，靠近出风口的位置做了收窄的导流结构，内部预留了发热组件、风叶电机的安装腔体，

　　腔体的径向尺寸严格匹配常规家用吹风机核心组件的安装边界，筒身侧壁预留了进风槽的开孔位，开孔的排布角度兼顾进风效率与异物阻挡需求，避免大颗粒杂物被吸入内部损伤风叶。在结构设计思路上，整个壳体采用上下扣合的分体式结构，扣合位设置在壳体侧方的隐藏分型线上，装配时可以通过卡扣结构实现初步定位，后续配合螺丝柱完成锁合固定，既可以降低装配工序的复杂度，也能保证壳体拼合后的缝隙均匀度，避免出现外观面的错位瑕疵。壳体表面的曲面造型全程遵循拔模角度要求，所有外观面的拔模斜度控制在适合注塑生产的合理区间，避免脱模时出现表面拉伤、顶白等注塑缺陷，手柄处的指位凹陷做了圆角过渡处理，圆角半径兼顾触感舒适度与注塑成型的流动性要求，

　　避免尖角位置出现填充不足的问题。从安装边界来看，整个外壳的整体长度、风筒直径、手柄长度都匹配常规家用吹风机的通用尺寸规格，尾部预留了电源线的出线孔位，孔位处做了加厚的护线套安装位，可以避免电源线反复弯折出现的外皮破损问题，风筒前端的出风口位置预留了风嘴的卡扣安装槽，槽位的尺寸公差控制在适配常规集风嘴、散风嘴的安装范围，用户可以根据使用需求快速更换不同的出风配件。壳体的壁厚设计充分考虑了常用注塑材料的成型特性，整体壁厚保持均匀，在螺丝柱、卡扣位等需要局部加厚的位置做了偷胶处理，避免注塑过程中出现缩痕、翘曲等外观缺陷，同时也能控制整体壳体的重量，降低长时间持握的负重感。在结构强度层面，壳体内部对应电机安装、

　　发热架固定的位置设置了对应的支撑筋位，筋位的排布方向与组件受力方向一致，既可以提升内部组件的安装稳定性，也能增强壳体整体的抗扭强度，避免不慎跌落时壳体出现开裂、内部组件移位的问题。进风区域的格栅结构做了等距排布，格栅的间距既可以保证进风流量满足风机的工作需求，也能防止用户手指误触内部的发热组件与运转风叶，满足家电产品的安全防护要求。整个外壳的外观面没有多余的突兀结构，所有分型线都设置在视觉不易察觉的侧方位置，保证外观面的整体性，曲面的曲率变化平缓，后续做表面喷涂、磨砂处理时可以保证涂层的均匀度，提升成品的外观质感。
