双节AA电池安装固定座结构设计

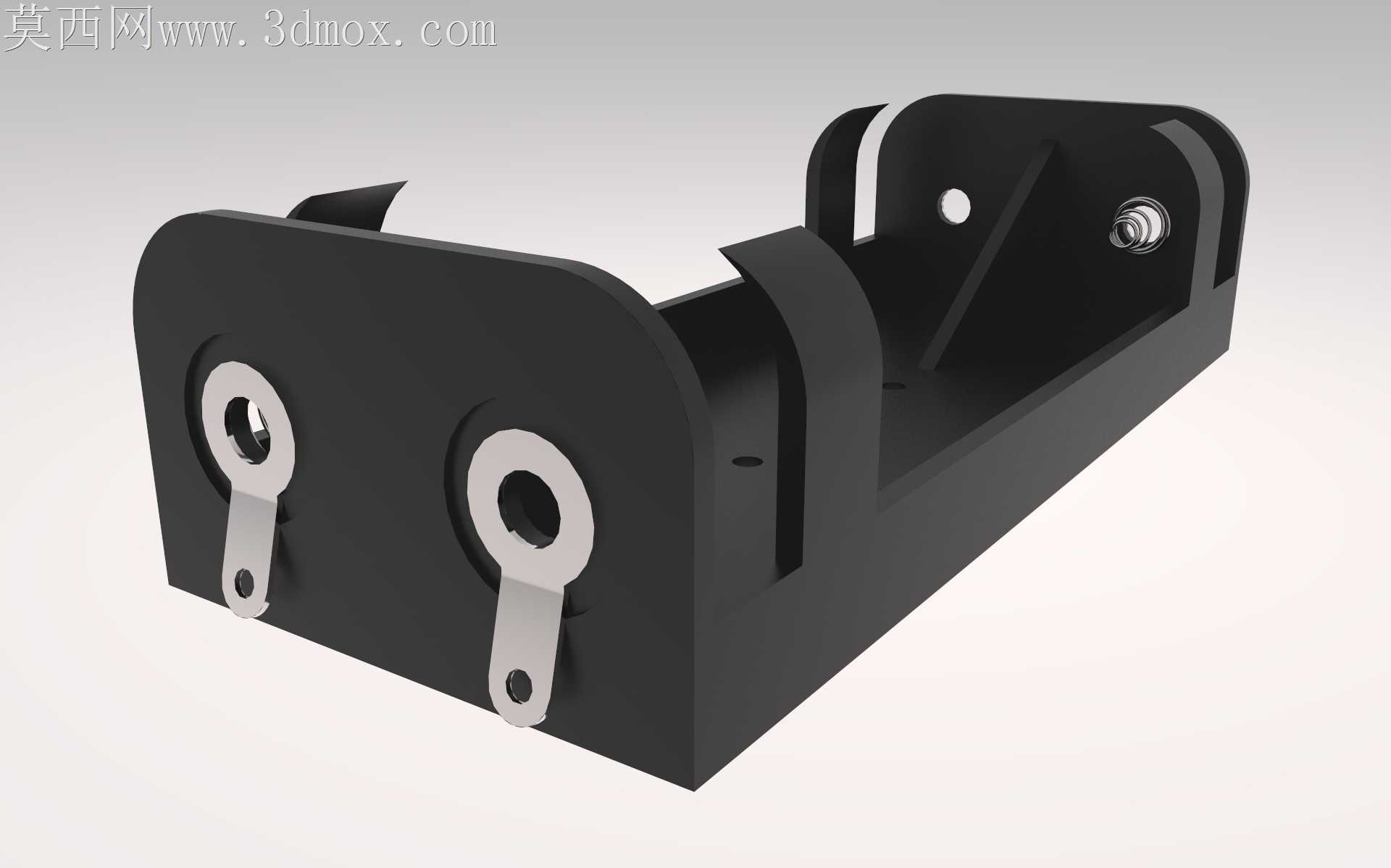

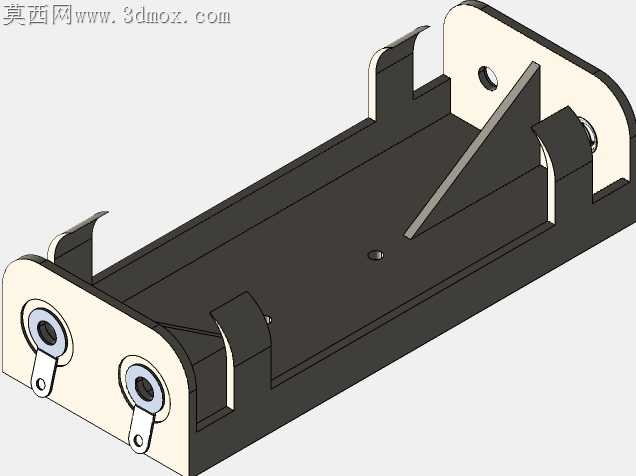

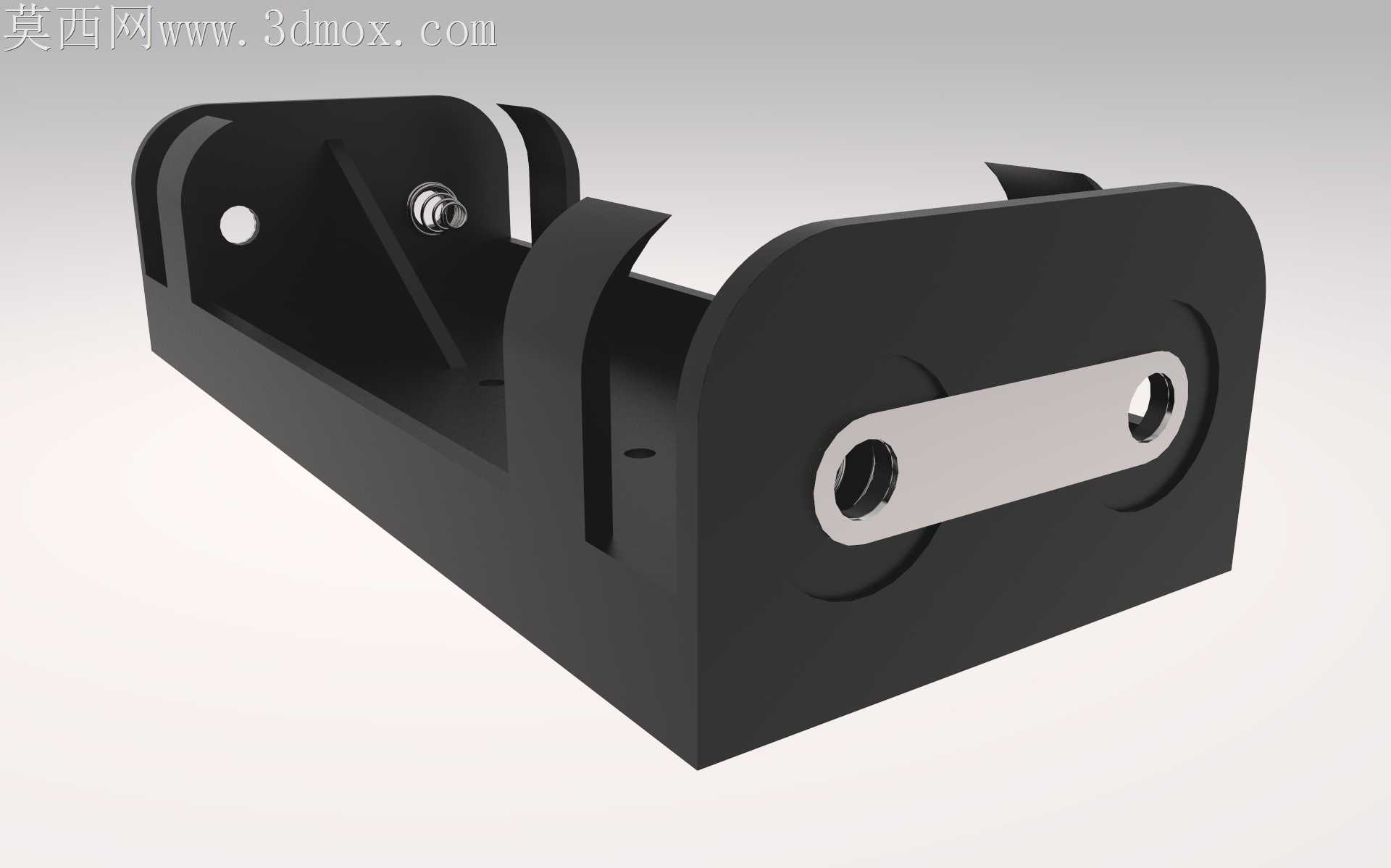

常规注塑成型的双AA电池座常出现弹片松脱、电池卡滞的问题，根源在于仓体侧壁的弹片卡槽深度与注塑收缩率的匹配偏差，以及仓体端部限位结构的圆角处理不当。这款电池座的仓体侧壁做了局部加厚的凸筋设计，凸筋厚度控制在1.2mm，刚好抵消ABS材料注塑时0.5%的横向收缩量，让压入的五金弹片能获得0.08mm的过盈配合量，既不会因为过盈量太大导致弹片压装时变形翘曲，也不会因为配合过松出现使用中弹片移位、接触不良的故障。仓体端部的电极让位孔做了15度的导向倒角，弹片插脚穿过孔位后，背部的弯折空间预留了2.3mm的余量，工人组装时不需要额外调整弹片角度，插脚穿过孔位后直接弯折就能贴紧仓体外壁，省去了点胶固定的工序，组装效率能提升近四成。仓体内部的电池承托面没有做整面贴合设计，而是在每节电池的对应位置做了三条平行的凸起承托筋，筋条高度0.3mm，让电池外壳和仓体内壁之间留出均匀的间隙，哪怕在潮湿环境下使用，电池表面析出的电解液也能顺着间隙流到仓体底部的排液槽，不会积在电池和仓壁之间腐蚀壳体。侧面的安装固定孔做了沉头设计，沉头深度刚好匹配M2平头螺丝的头部厚度，螺丝锁紧后不会突出安装面，避免和电池外壳发生干涉。仓体上的加强筋没有做传统的直角连接，所有筋条和仓壁的衔接处都做了R0.8的圆角过渡，注塑时不会出现应力集中导致的缩痕，成品的外观面不会有明显的缩水印，不需要额外的打磨工序就能直接做黑色哑光喷砂处理。弹片的接触端做了双圆弧的凸起设计，两个接触点分别对应电池负极的中心和边缘位置，哪怕电池装入时存在轻微的角度偏斜，也能保证至少一个接触点可靠导通，不会出现按压时断连的问题。仓体两端的电池限位挡片做了0.5mm的内倾角度，电池装入后会被挡片轻轻卡住，哪怕设备受到跌落冲击，电池也不会从仓体内脱出，同时挡片的边缘做了R0.5的圆角，更换电池时不会刮伤电池的外包装皮。
