大众帕萨特折叠遥控车钥匙外观结构设计

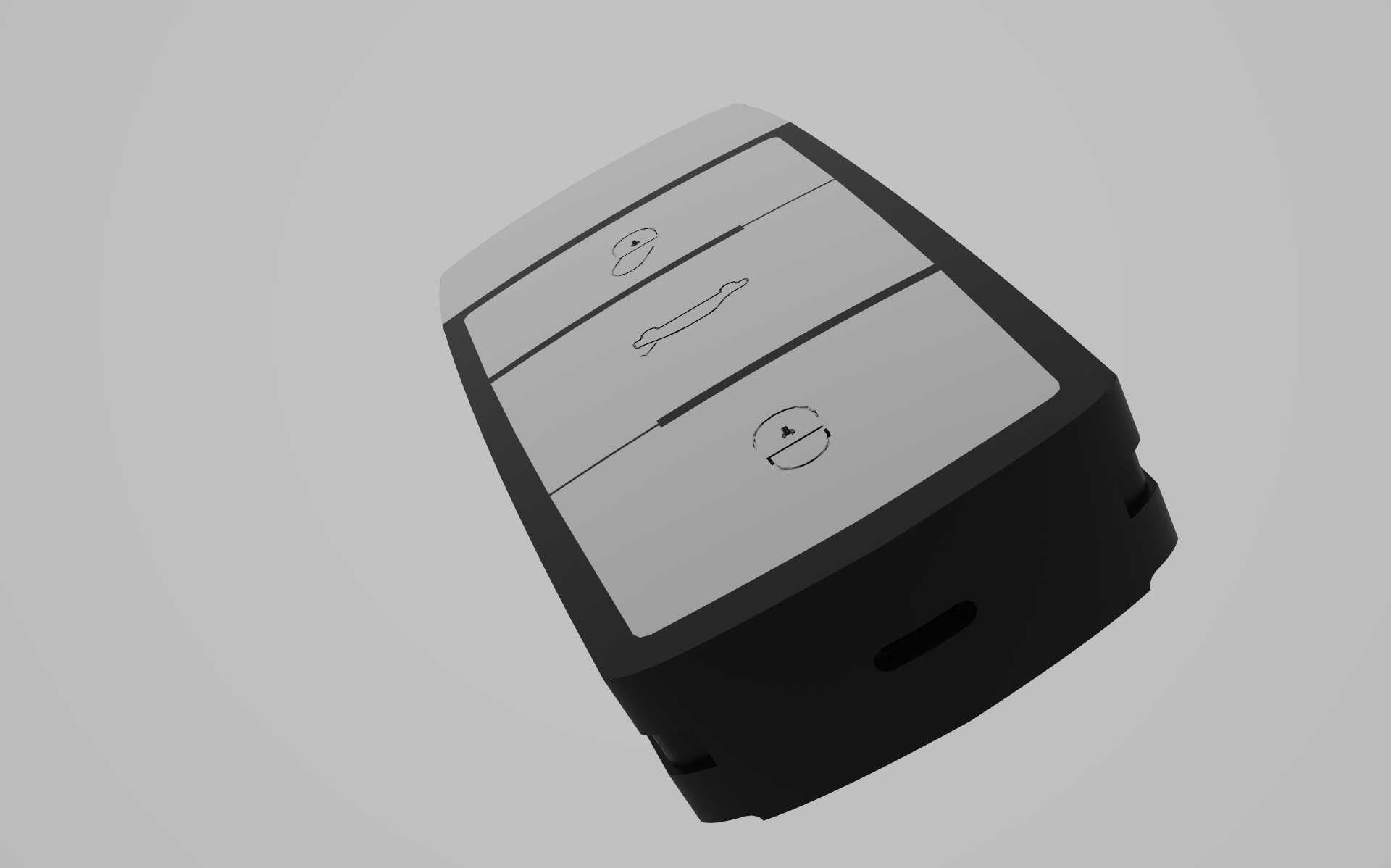

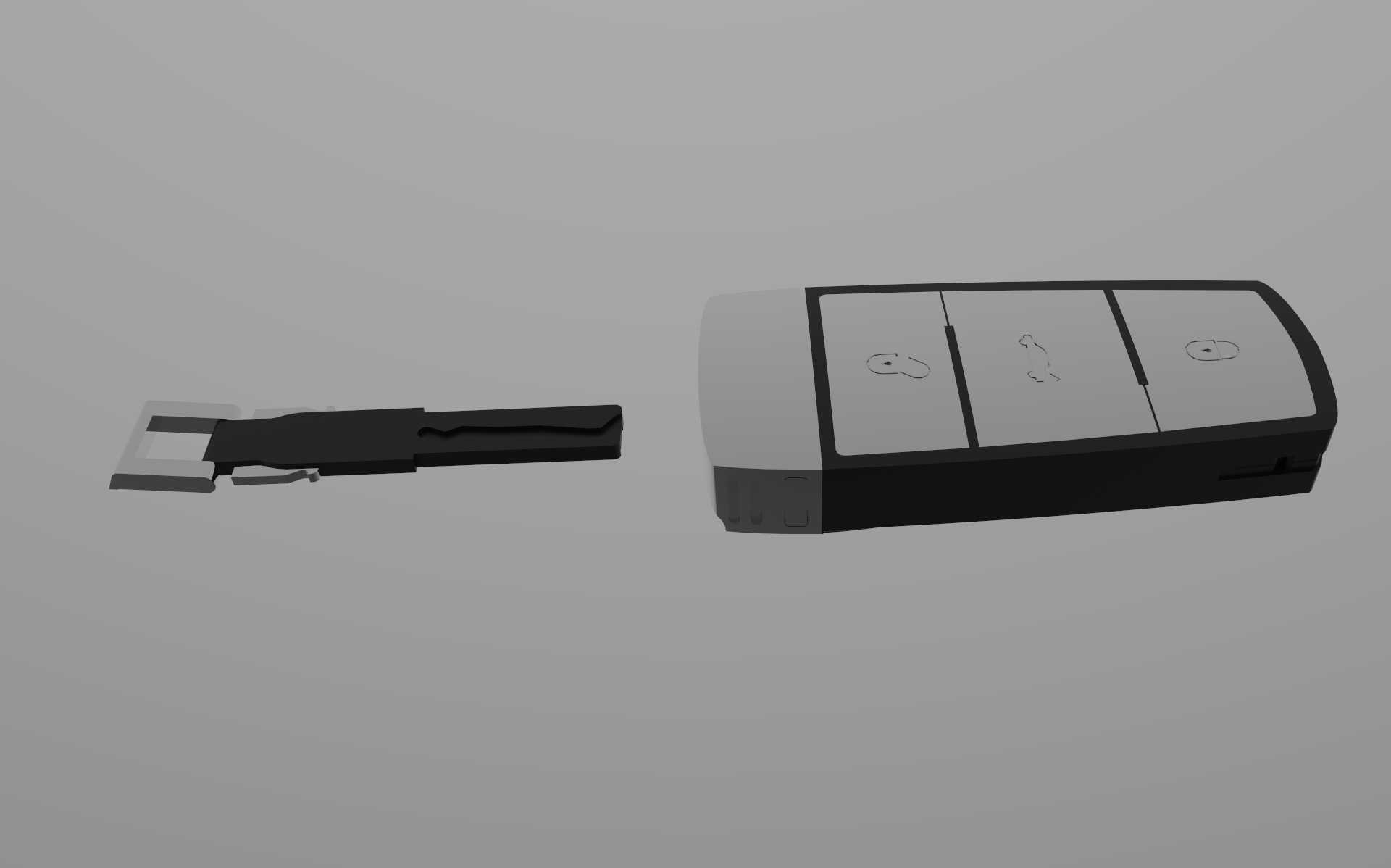

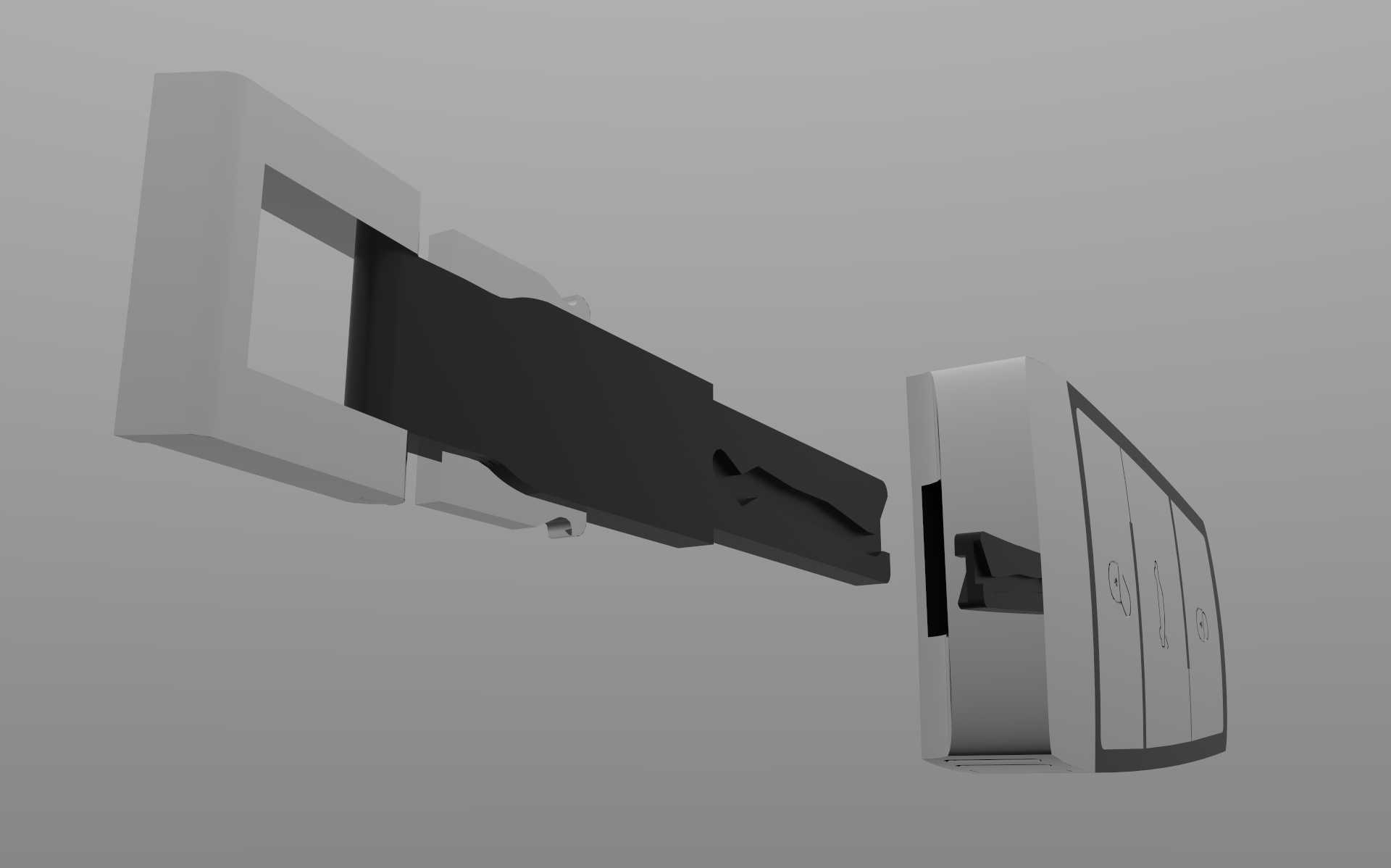

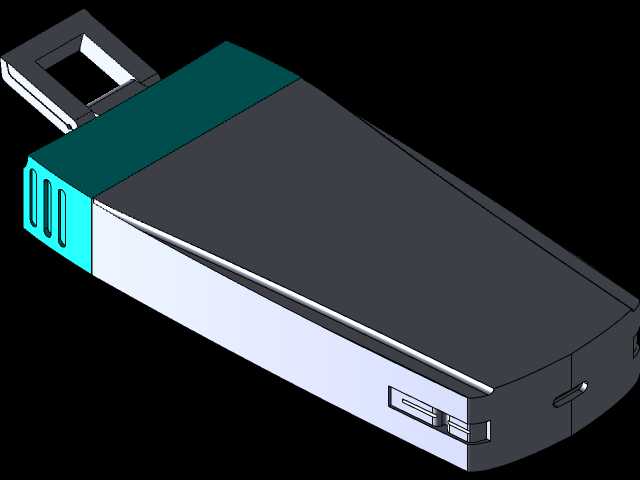

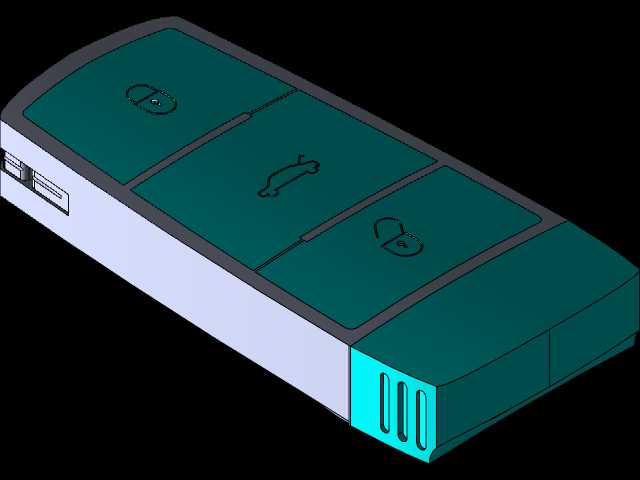

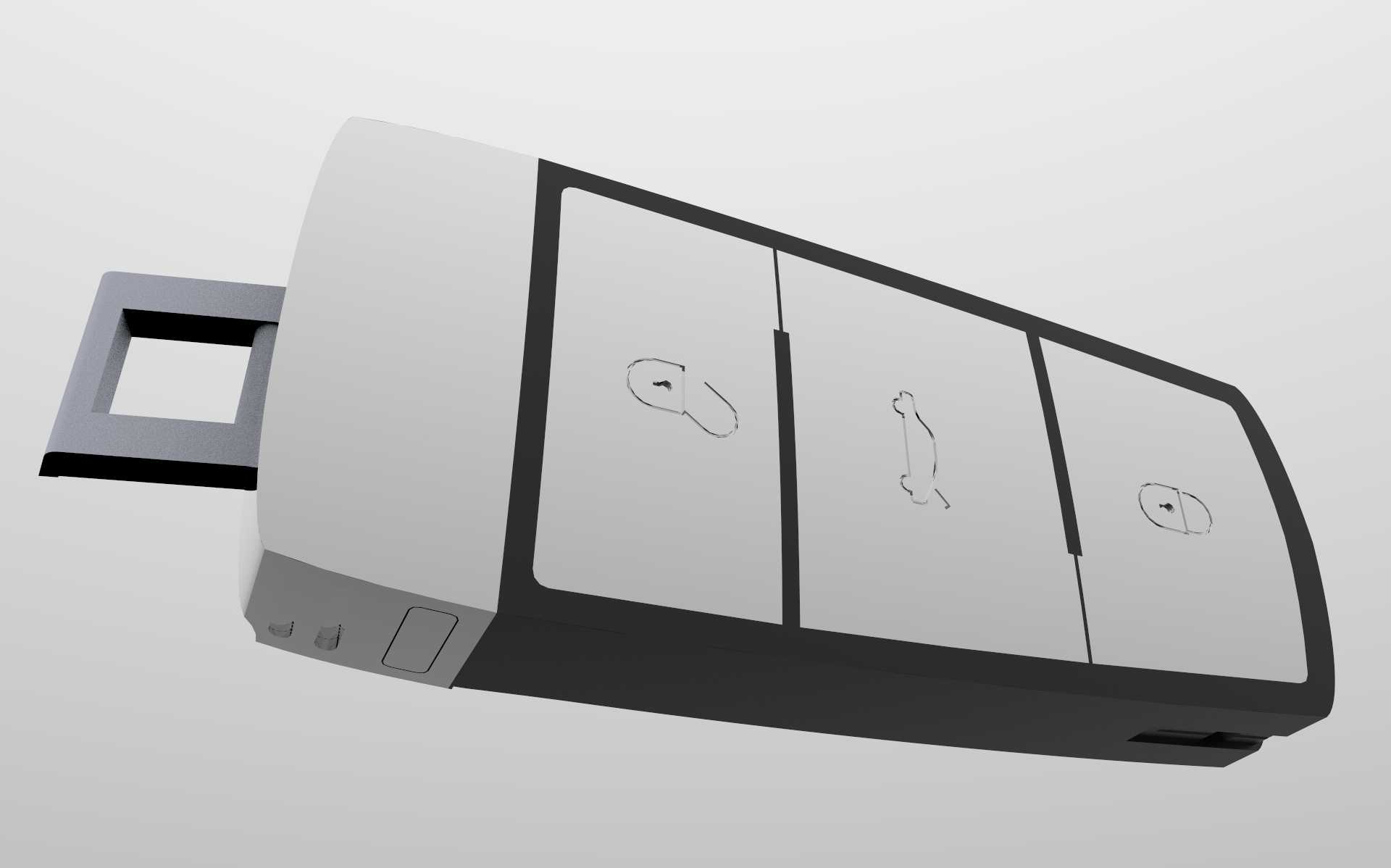

这款车钥匙的建模工作，最初是承接主机厂售后配件部门的逆向测绘需求，要适配帕萨特B7后期改款车型的无钥匙进入系统，做替换配件的开模前数据验证。日常使用场景里，这类折叠钥匙需要兼顾裤兜携带的防误触、单手操作的盲按便利性，还有跌落时的结构抗冲击性，建模时不能只做外观曲面，得把内部的安装边界全部预留到位。先从握持手感倒推外形尺寸，整体壳体宽度控制在32mm，厚度14mm，长度折叠状态下65mm，弹出机械钥匙后总长度102mm，这个尺寸是参考了成年男性拇指指腹的按压范围，三个按键的中心间距留了11mm，避免按动相邻按键触发误操作，按键表面做了0.3mm的内凹弧面，和指腹贴合度更好，冬天戴薄手套操作也能精准对位。设计思路上没有做花哨的异形曲面，壳体采用上下扣合的结构，分型线选在侧面厚度的中分位置，既方便注塑模具开模时的脱模斜度设置，也能避免日常握持时分型线硌手，挂扣位置做了内嵌的金属环安装槽，预留2mm的壁厚，防止挂在腰带上反复拉扯出现开裂。功能层面，三个按键分别对应锁车、解锁、后备箱开启，每个按键下方预留了6mm的行程空间，适配轻触开关的按压高度，内部电池仓的尺寸严格按照CR2032纽扣电池的安装公差做预留，周边留了0.2mm的间隙方便电池更换，同时设计了两个定位柱，固定内部的PCB电路板，避免车辆颠簸时电路板出现移位。机械钥匙的折叠转轴位置做了阻尼结构的安装位，弹出角度锁定在135度，刚好符合手动拧动点火开关的操作角度，转轴处的弹簧安装槽深度留了3.5mm，保证弹簧压缩量足够，弹出时的力度不会太猛打到手，也不会因为力度不足卡滞在半弹出状态。壳体边缘全部做了R1.2的圆角过渡，一方面是减少注塑件的应力集中，避免跌落时边角开裂，另一方面是揣在口袋里不会勾刮衣物面料，表面的分色区域做了0.15mm的下沉台阶，方便后续做IMD覆膜或者双色注塑，按键标识的位置预留了激光雕刻的平面区域，不会因为曲面弧度导致雕刻标识变形。建模时还考虑了防水结构，上下壳体的扣合位置预留了1mm宽的密封胶条安装槽，电池仓盖和壳体之间做了一圈止口，配合胶圈可以达到IPX4的防水等级，应对日常雨天使用或者意外泼溅不会导致内部电路短路。挂环的位置没有做突出的外置结构，而是在壳体端部做了内凹的挂孔，金属挂环内嵌在壳体内部，突出壳体的高度只有2mm，避免放在口袋里和其他物品剐蹭产生异响，也减少了挂环受外力碰撞变形的概率。
