多规格莫氏锥度过渡连接套结构设计

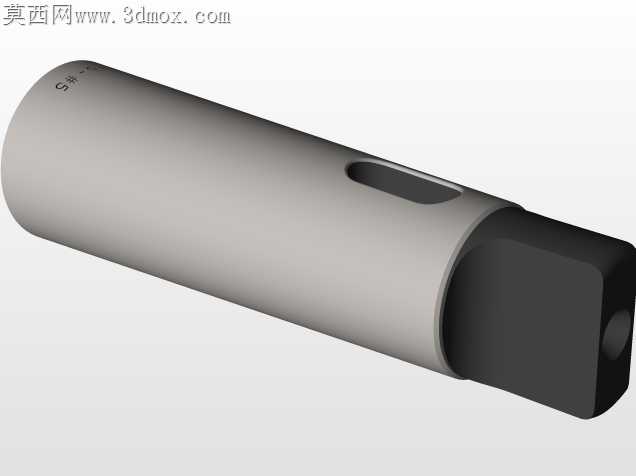

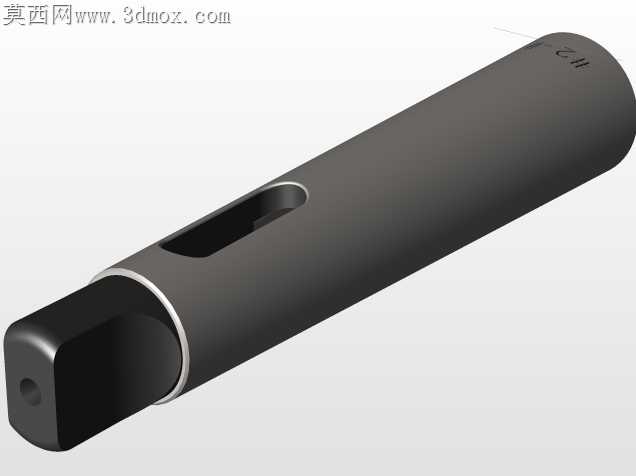

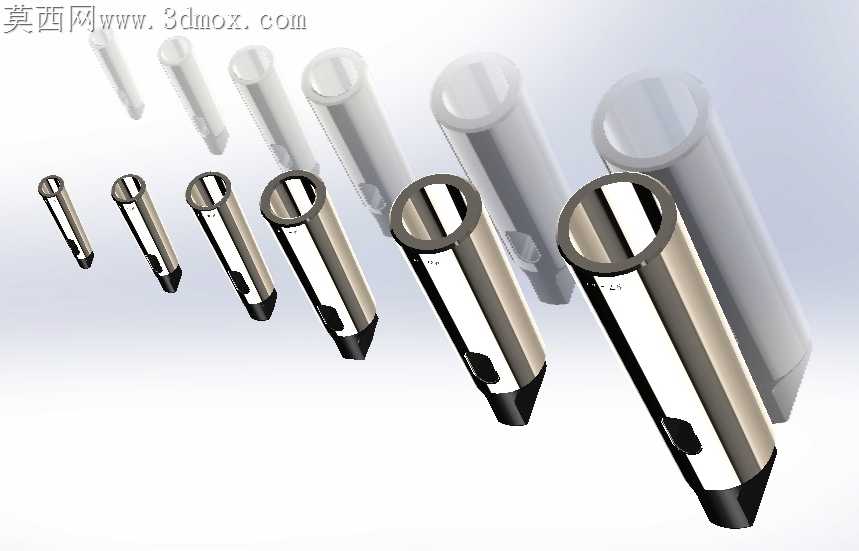

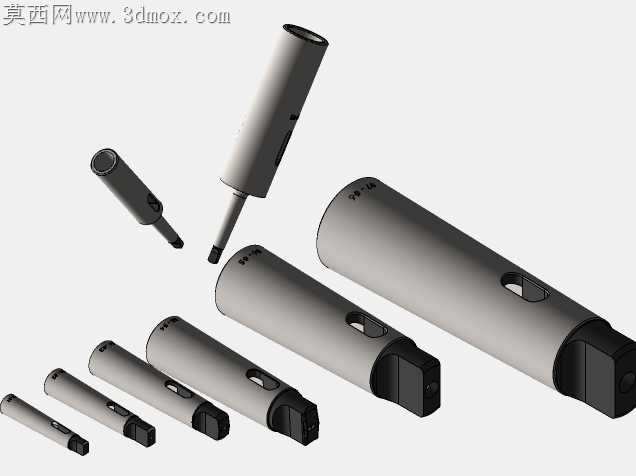

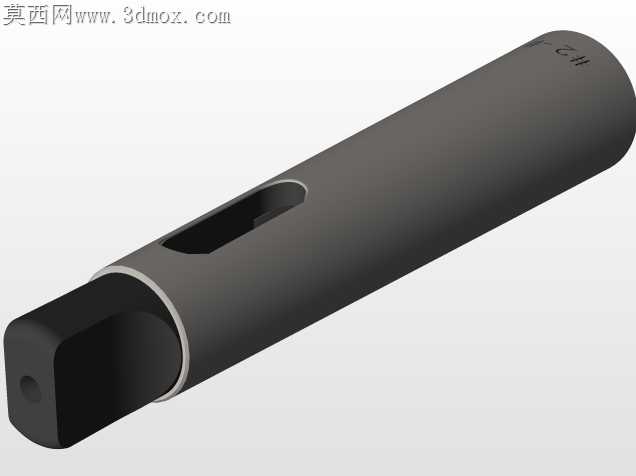

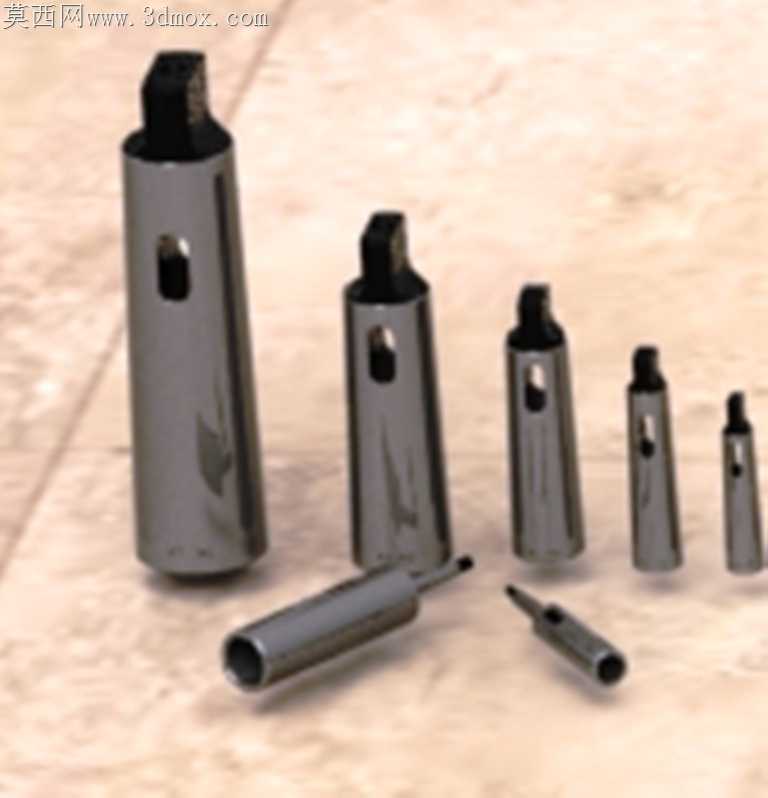

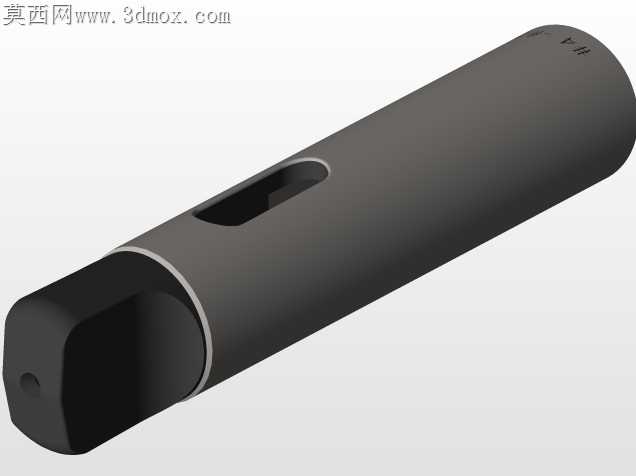

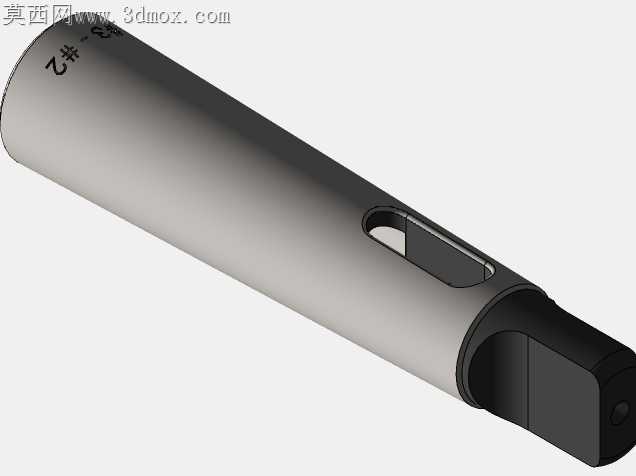

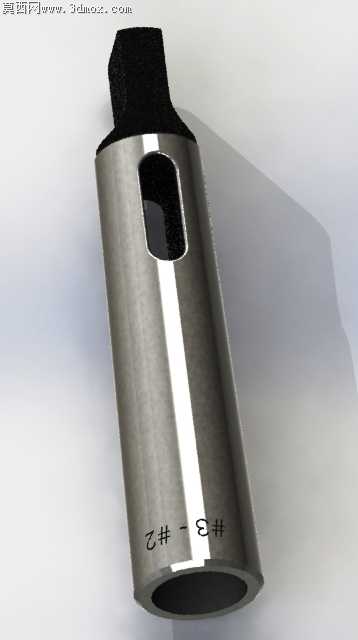

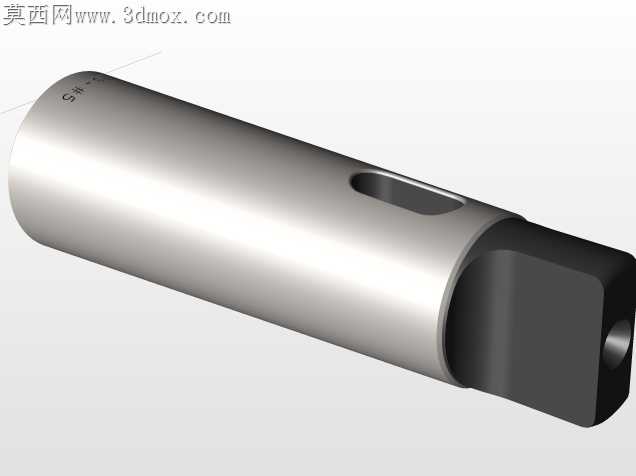

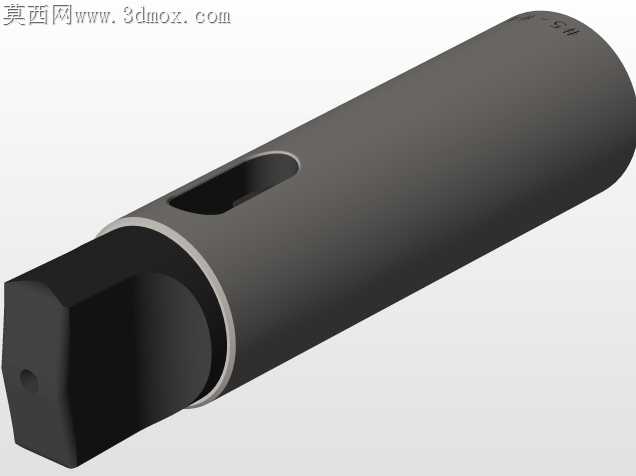

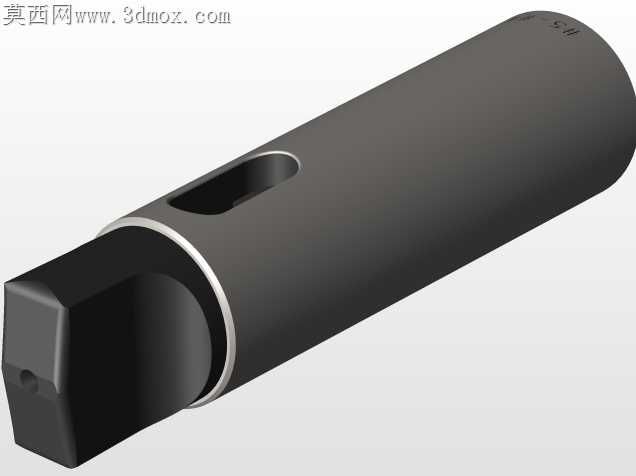

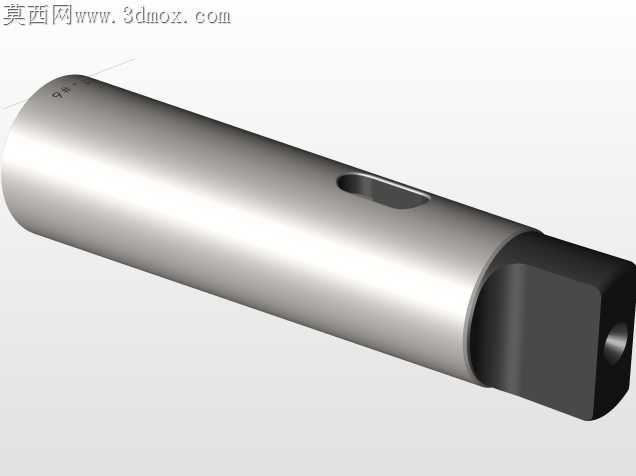

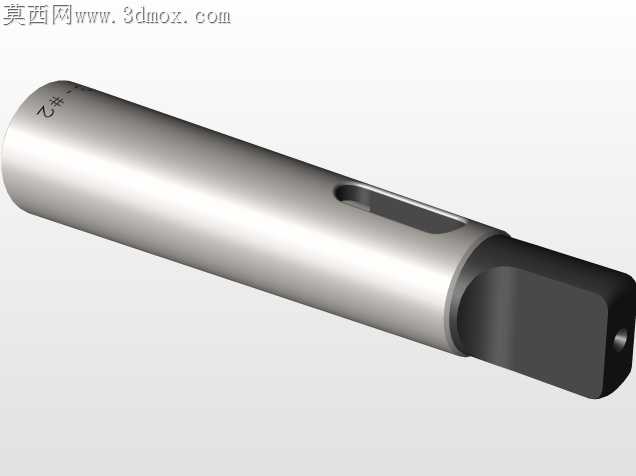

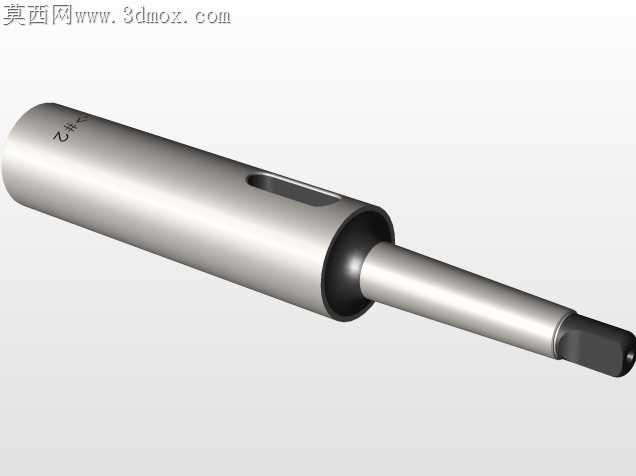

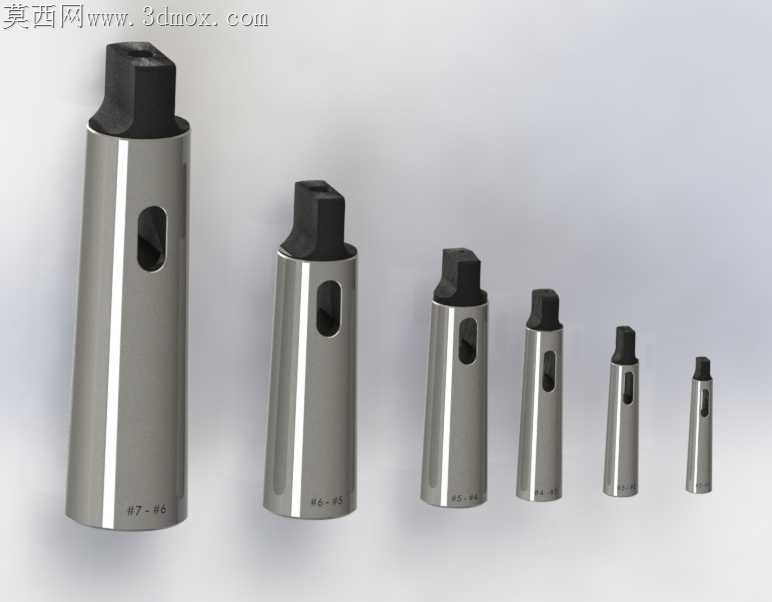

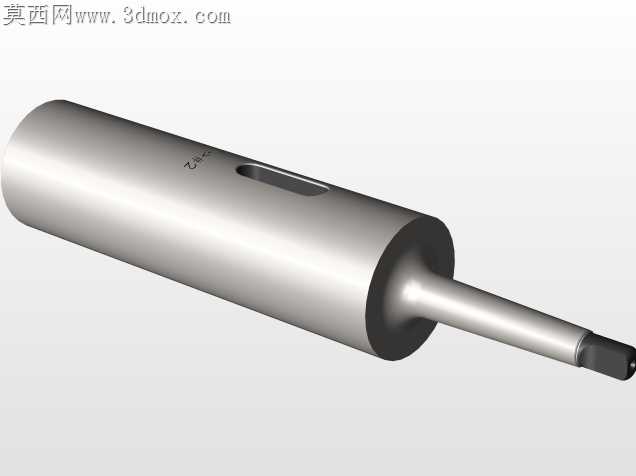

机床主轴锥孔与刀具尾柄锥度不匹配时，强行装夹会出现锥面贴合率不足30%的情况，重切削工况下极易出现刀具甩飞、锥孔拉伤的恶性事故，这套多规格莫氏锥套正是针对这类车间常见的适配痛点完成的结构设计。锥套内外锥面的同轴度公差被严格控制在0.005mm以内，加工时采用一次装夹磨制成型的工艺路线，避免二次装夹带来的同轴度偏移，保证扭矩传递时锥面受力均匀，不会出现局部应力集中导致的锥面压痕。锥套侧壁的扁尾让位槽并非简单的通孔结构，槽口边缘做了15°的倒角过渡，拆卸时敲入楔块不会刮伤主轴内孔的扁尾定位面，槽的深度经过反复验算，既保证楔块有足够的施力行程，又不会削弱锥套薄壁处的结构强度，满刀切削时不会出现锥套变形抱死的问题。不同号数的锥套壁厚做了差异化设计，小规格过渡套适当增加壁厚抵消大锥度差带来的应力突变，大规格过渡套在保证强度的前提下做了内壁减重槽设计，减少转动惯量对主轴动平衡的影响，主轴转速达到8000rpm时也不会出现明显的振动纹。锥套端面的驱动卡槽与主轴端键的配合间隙留了0.02mm的安装余量，既方便快速装拆，又能保证端键有效传递切削扭矩，不会出现锥面单独受力打滑的情况。所有锥面的接触精度都按照涂色法检验标准设计，装配后接触斑点均匀覆盖整个锥面的75%以上，保证装夹刚性的同时，能有效分散切削振动，延长刀具和主轴的使用寿命。这套锥套覆盖了从1号到6号的全系列莫氏锥度过渡规格，能满足普通车床、铣床、钻床、磨床等不同设备的刀具转接需求，不用为每台设备配备全规格刀具，大幅降低车间刀具采购成本。
