抱拽竞赛用踏板车车架底盘结构

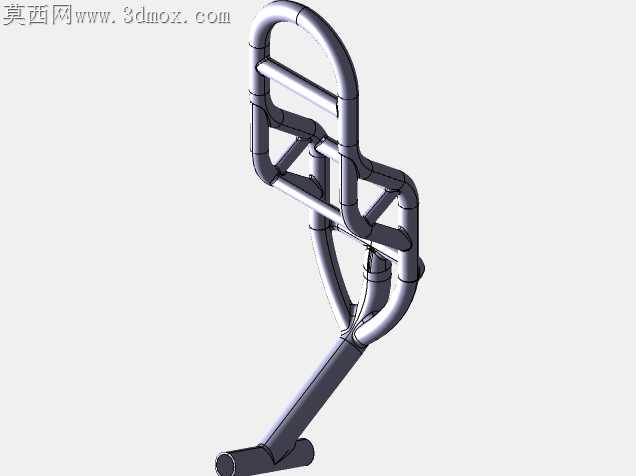

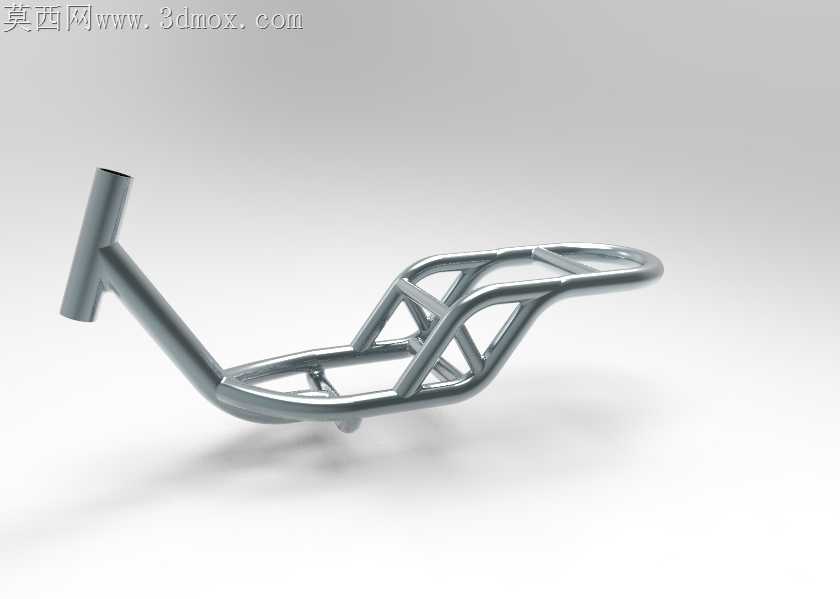

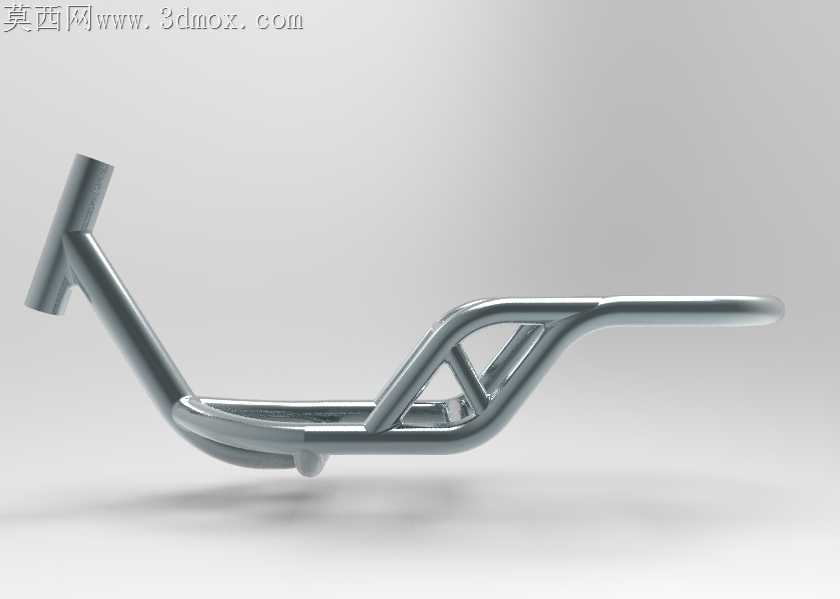

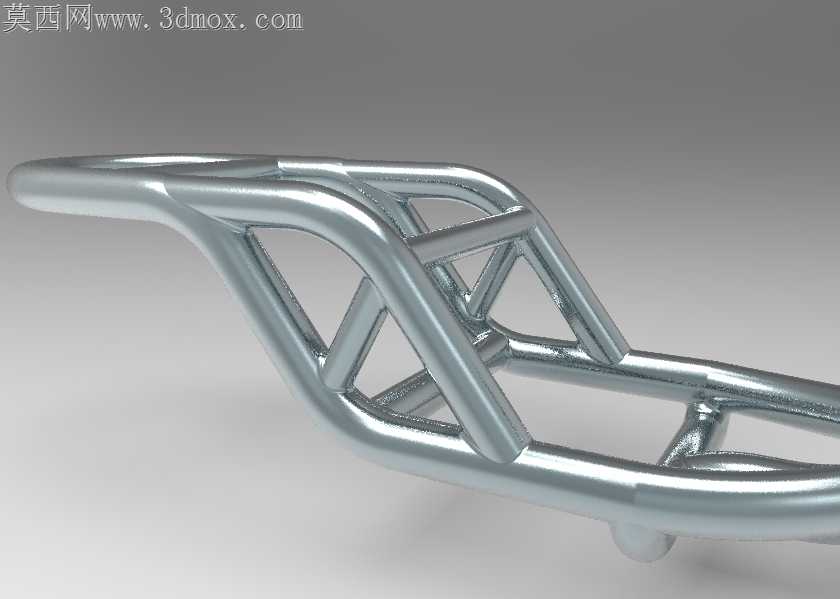

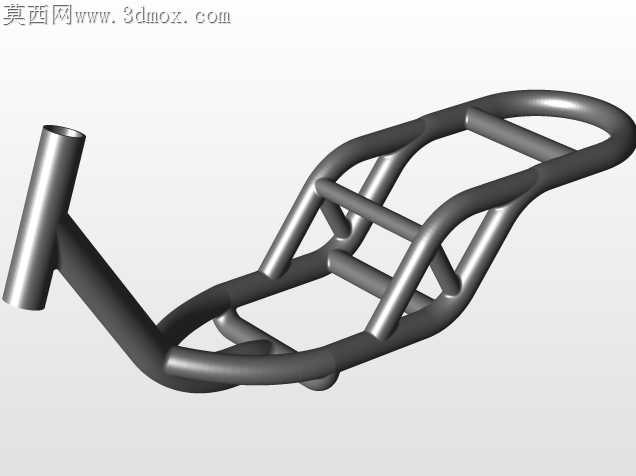

竞赛类踏板车在极限动作落地瞬间，车架弯折处常出现应力集中导致的焊缝开裂问题，常规圆管直拼结构在高频冲击载荷下，立管与主承载梁的衔接位置最先出现疲劳损伤，甚至出现管材变形凹陷的失效情况。这款车架在立管与主横梁的衔接区域做了三角加强筋结构，没有采用额外贴片焊接的方式，而是直接通过管材弯折形成一体化的三角支撑腔，既减少了额外焊缝带来的应力集中点，也让冲击载荷能顺着管材弧度分散到整个主横梁，不会在衔接位置形成应力断崖。管材衔接的焊道位置全部做了圆弧过渡处理，没有尖锐的焊趾凸起，焊接时能让焊料充分填充管材接缝，后续打磨也不会伤到管材本体壁厚，适配氩弧焊的加工工艺，不需要额外做焊前坡口的复杂处理，普通管材下料弯折后就能直接组对焊接。主承载梁的尾部做了微向上的弧度处理，不是完全平直的管材结构，落地时能通过管材自身的微形变吸收一部分冲击，不会把全部载荷直接传递到前立管位置，也能避免踏板安装区域因为刚性过强出现踏板固定座断裂的问题。前立管的倾斜角度经过反复校核，既保证转向时的操控灵活性，也不会因为角度过陡导致急转时出现车头晃动感，立管内径尺寸适配常规的转向轴承安装公差，不需要后续二次扩孔或者补焊衬套，组配时能直接压入轴承完成前叉装配。车架底部的小凸台是预留的脚踏限位结构，和主横梁是一体化弯折成型，没有额外焊接凸块，避免极限动作时脚踏碰到凸台焊缝导致凸台脱落，凸台的高度刚好限制脚踏的最大翻转角度，不会让脚踏在动作过程中磕碰到地面影响滑行。整个车架的管材弯折半径全部统一适配常规弯管机的加工参数，没有过小的弯折半径导致管材外侧壁拉薄开裂，也没有过大的弯折半径浪费管材材料，下料时能精准计算每段管材的长度，减少边角料的产生。焊接完成后不需要做复杂的校形工序，所有管材的组对定位点都设计在管材的平直段，组对时靠简单的定位工装就能保证各安装位的尺寸公差，前后轮安装位的同轴度能控制在合理范围内，不会出现骑行时车轮偏摆的问题。表面处理时，所有圆弧过渡的位置都能让喷塑或者电镀层均匀附着，不会出现直角位置镀层过薄容易生锈的问题，焊缝位置打磨后和管材本体顺滑衔接，没有突兀的凸起影响外观质感。
