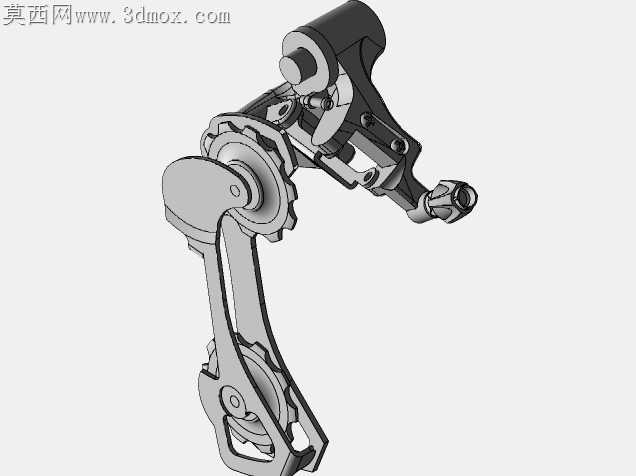

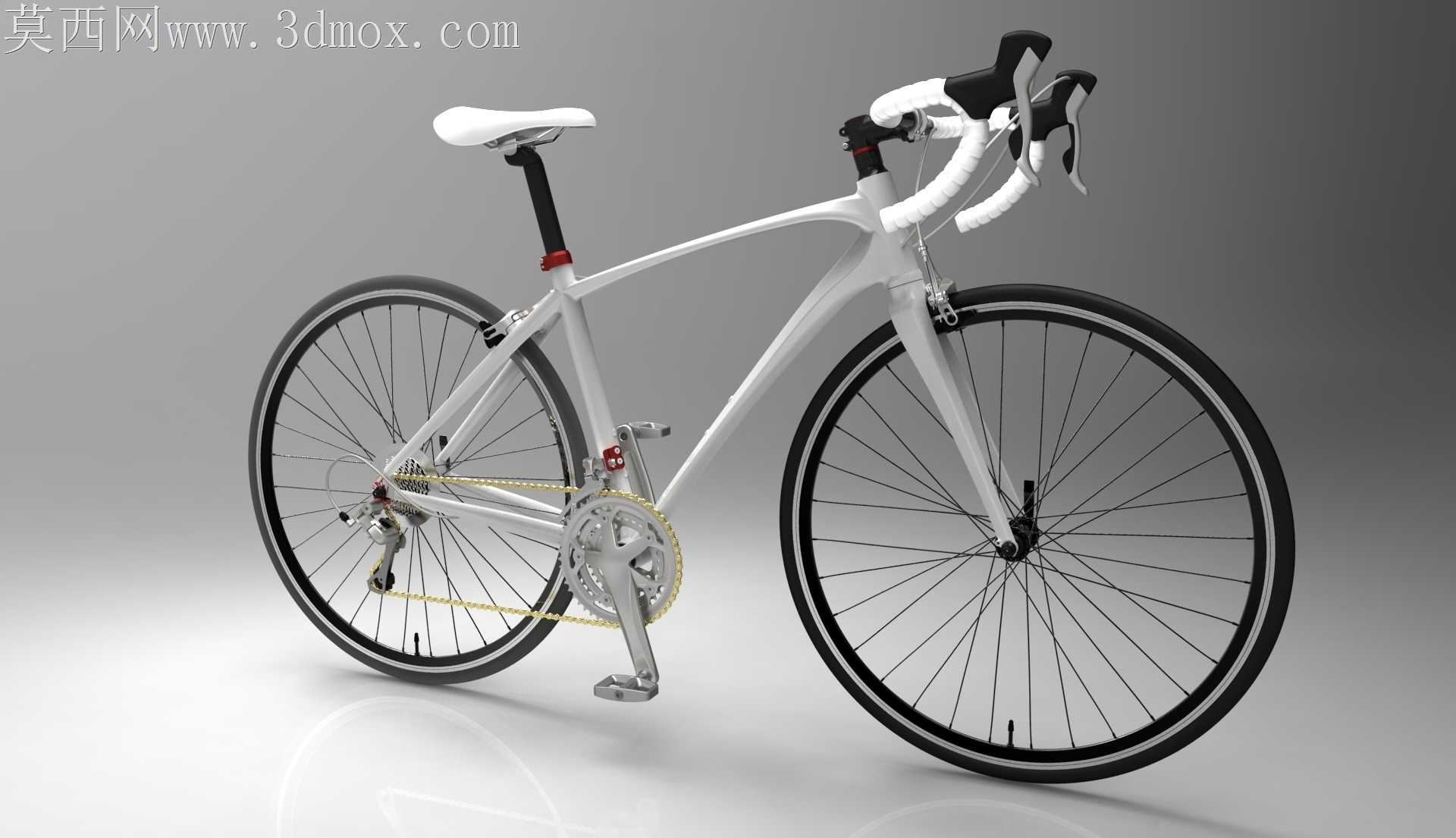

禧玛诺105套件高细节公路自行车结构模型

非专业自行车从业者搭建的这款模型，反倒在加工适配维度踩中了不少量产车型容易忽略的细节盲区。量产公路车的碳纤维车架成型时，下管与头管衔接处的铺层重叠区常因曲面过渡生硬，导致脱模后出现局部应力集中，这款模型里特意把衔接处的过渡圆角做了0.3mm的渐变处理，既保留了气动破风的棱角感，又能匹配模压成型时的料流走向，不会出现铺层褶皱的隐患。牙盘与曲柄的配合位置，没有照搬市售套件的外观做等比缩放，而是给花键配合处预留了0.02mm的装配公差带，现实中组装时不会出现过盈量太大压装困难、或是间隙过大骑行时出现旷量的问题。链条与飞轮、牙盘的啮合间隙也做了微调，每节链节的铰接处都留了可活动的虚位，要是做运动仿真的话，不会出现传动卡滞、跳齿的穿模问题。轮组部分的辐条编法是标准的放射交叉编法，每根辐条的张力走向都做了对应调整，花鼓与辐条的衔接处做了微小的沉台设计，现实中装配时辐条帽不会突出花鼓法兰盘，避免骑行时蹭到碟刹夹器或是车架后下叉。弯把与把立的锁紧位置，特意把锁紧螺丝的沉孔深度做了适配，不会出现螺丝拧到底还压不紧把横的情况，手变头与弯把的贴合弧度也做了匹配，缠把带的时候不会出现局部凸起硌手的问题。坐垫与座杆的夹持结构做了隐藏式设计，夹持块的弧度完全匹配座弓的圆管弧度，不会出现夹持力不均导致骑行时坐垫下滑的问题。夹器的安装座位置也做了公差适配，安装时不需要额外加垫片就能对准刹车边，不会出现刹车偏磨的情况。哪怕是脚踏与曲柄的螺纹配合处，也做了对应的退刀槽设计，现实中攻丝加工时不会出现螺纹末端烂牙的问题，脚踏拧入时能完全贴合曲柄端面，不会出现虚位。这些细节没有追求极致的外观炫酷，反倒处处贴合实际加工、装配的需求，哪怕是用来做数控加工的编程参考、或是装配实训的演示模型，都能直接对应到实际生产中的工序要点，不会出现模型看着精致、落地加工时到处需要改结构的问题。
