双旋转电枢卧式电动机结构设计

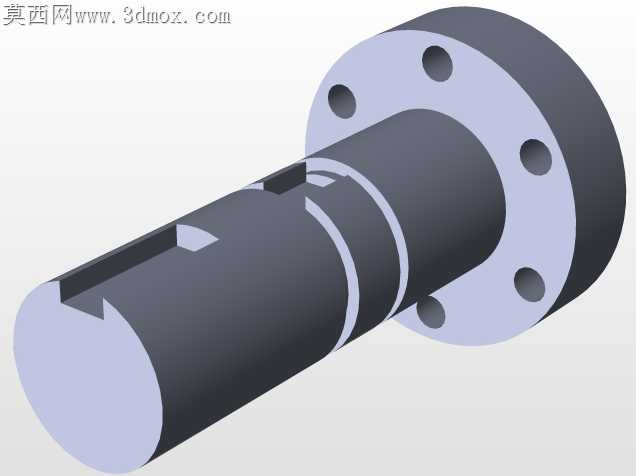

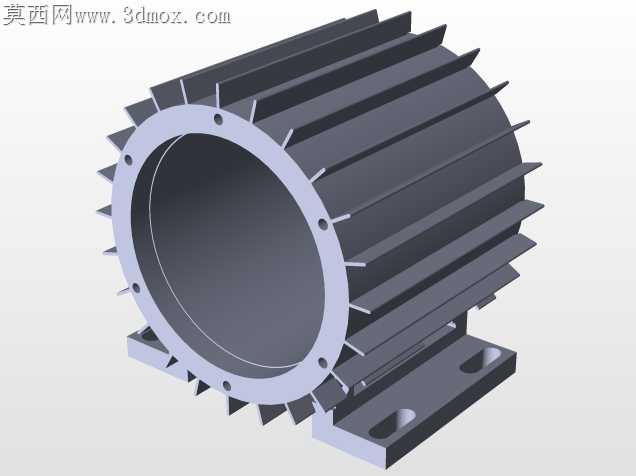

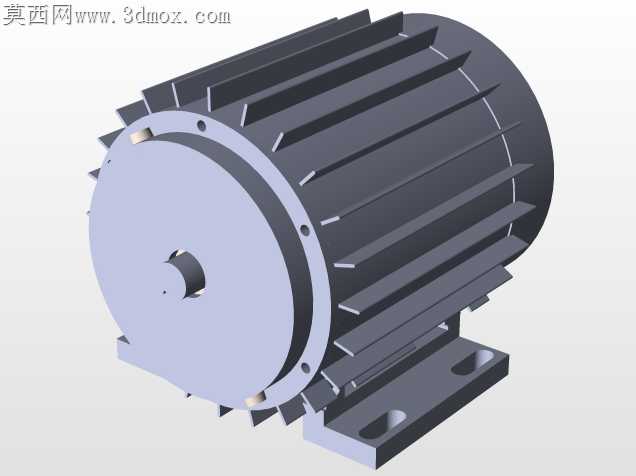

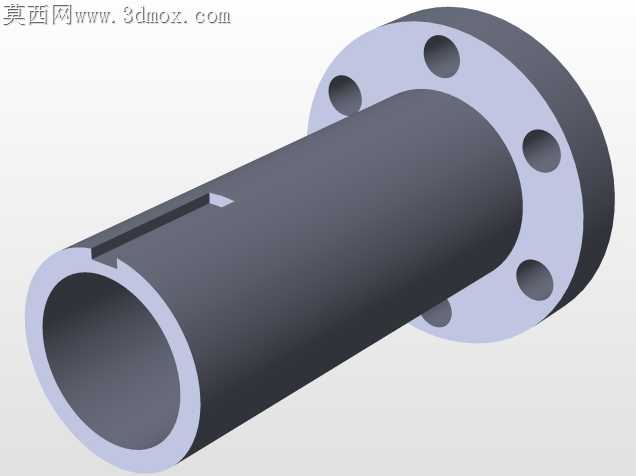

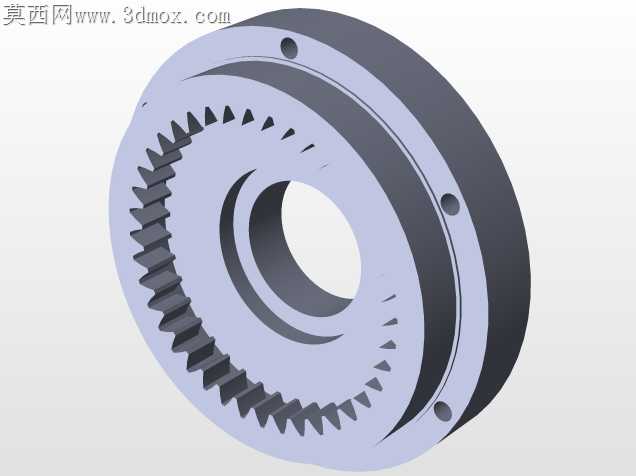

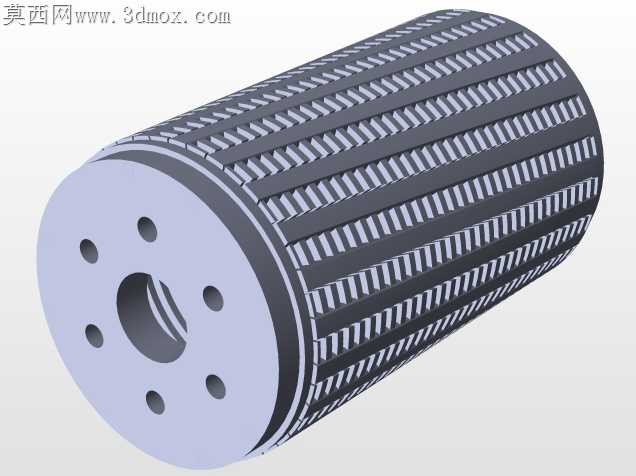

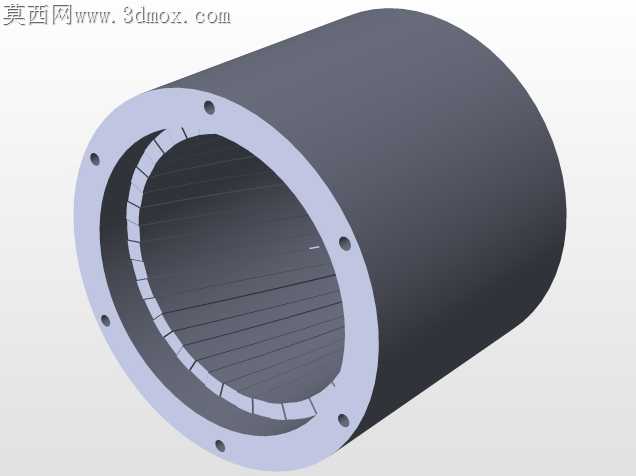

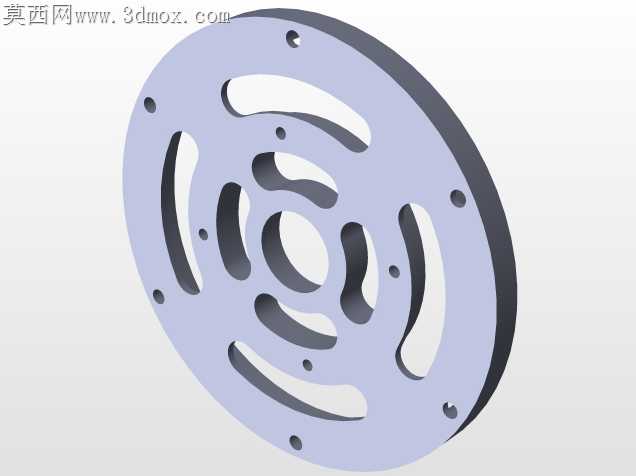

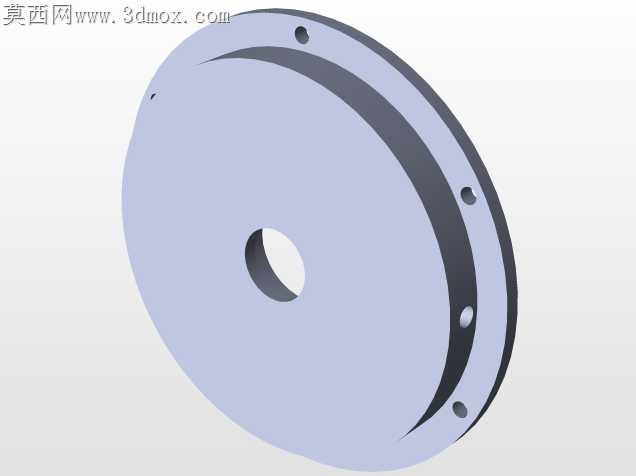

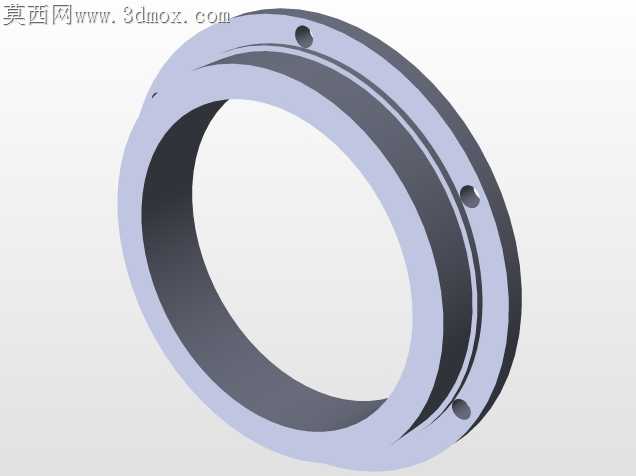

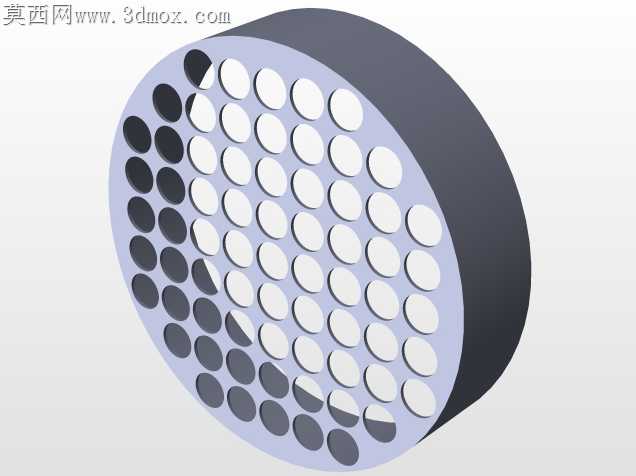

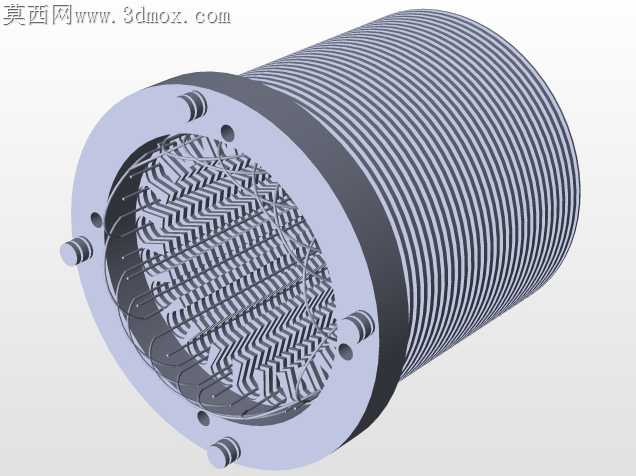

常规卧式电动机长期运行时，电枢单侧受力带来的轴系偏磨、轴承温升过快问题，一直是车间现场运维的高频痛点，这款双旋转电枢结构的卧式电动机，从受力平衡逻辑出发重构了内部动力传递路径，机座部分的散热筋没有沿用等厚等距的通用排布，靠近安装脚的位置筋条厚度收窄0.8mm，既给安装螺栓的沉头预留了足够的避让空间，也避免了压铸时厚壁位置产生缩孔缺陷，筋条的拔模斜度控制在1.2度，刚好适配普通压铸模的开模行程，不需要额外做侧向抽芯结构，能直接降低单件的加工成本。前端盖的止口配合面做了0.03mm的过盈公差设计，配合面上的六个安装孔采用位置度0.02mm的公差约束，装配时不需要反复修磨就能保证端盖与机座的同轴度，不会出现电枢转动时扫膛的隐患。输出轴的键槽位置避开了轴肩的应力集中区，键槽边缘做了R0.5的圆角过渡，能承受正反转切换时的瞬时冲击载荷，不会出现轴头断裂的问题。安装脚的两个长圆孔设计成腰型结构，现场安装时可以根据机架的实际孔位偏差微调固定位置，不需要重新扩孔攻丝，适配性更强。双电枢的对中结构藏在机座内部的中间支撑环上，支撑环与机座采用一体压铸成型，避免了拼接结构带来的同轴度误差，两个电枢的气隙均匀度能控制在0.1mm以内，运行时的电磁噪音比普通单电枢电机低6分贝左右。接线盒的位置预留了防水胶圈的安装槽，即使在多粉尘、有溅水的车间工况下，也能避免异物进入接线腔引发短路故障。端盖外侧的轴承室做了储油槽设计，加注一次润滑脂就能满足连续运行8000小时的润滑需求，减少了日常运维的加油频次。
