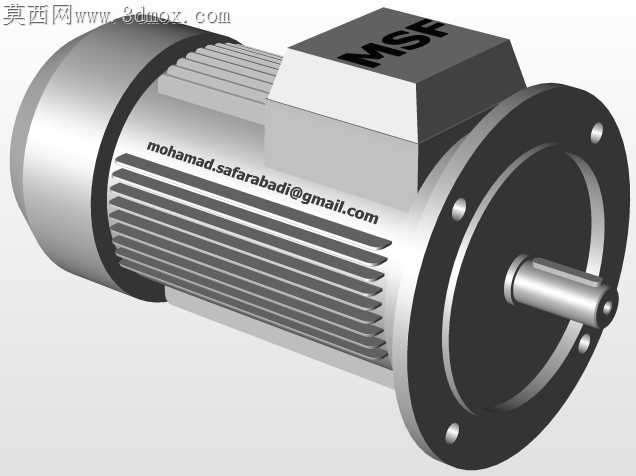

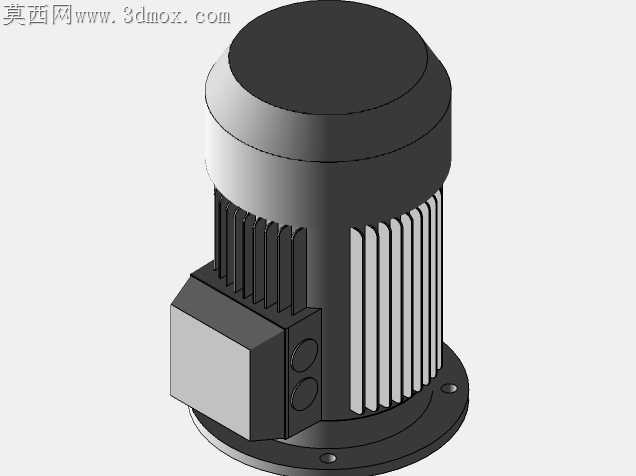

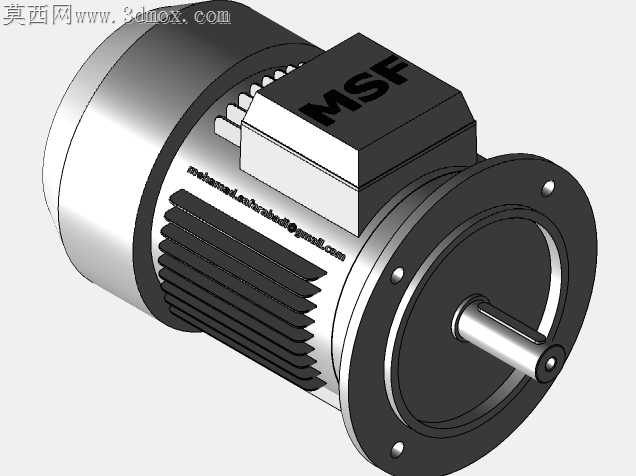

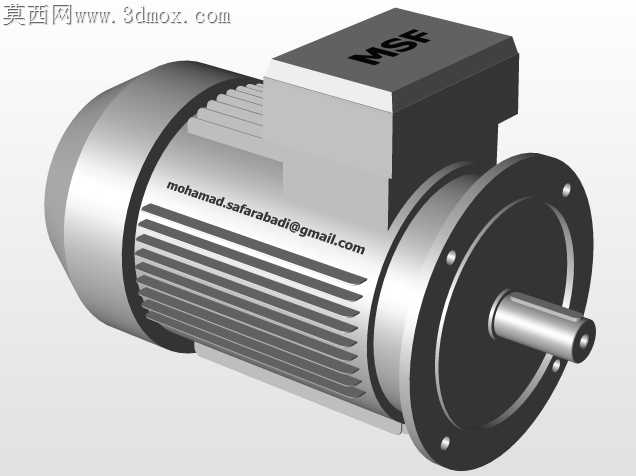

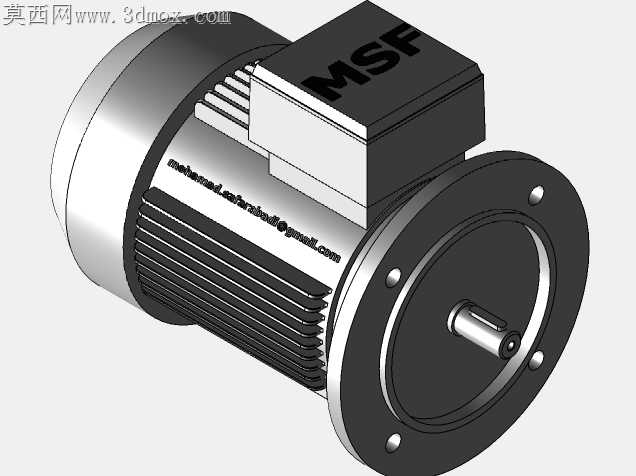

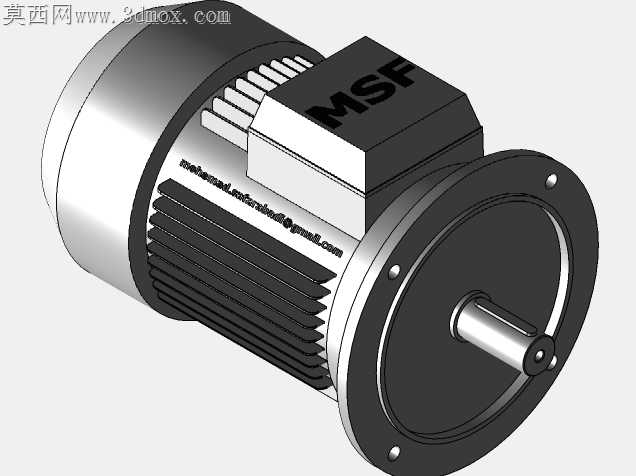

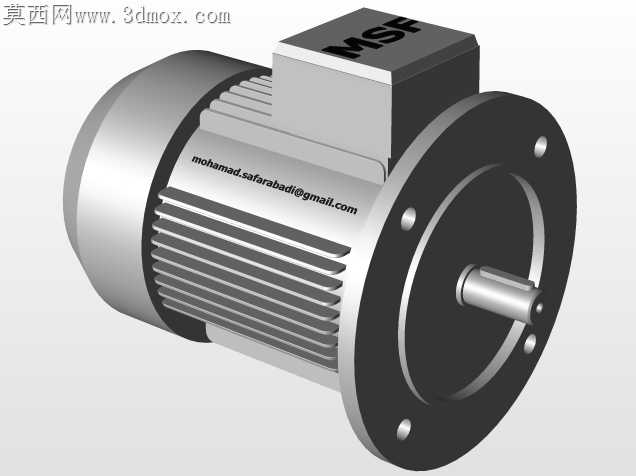

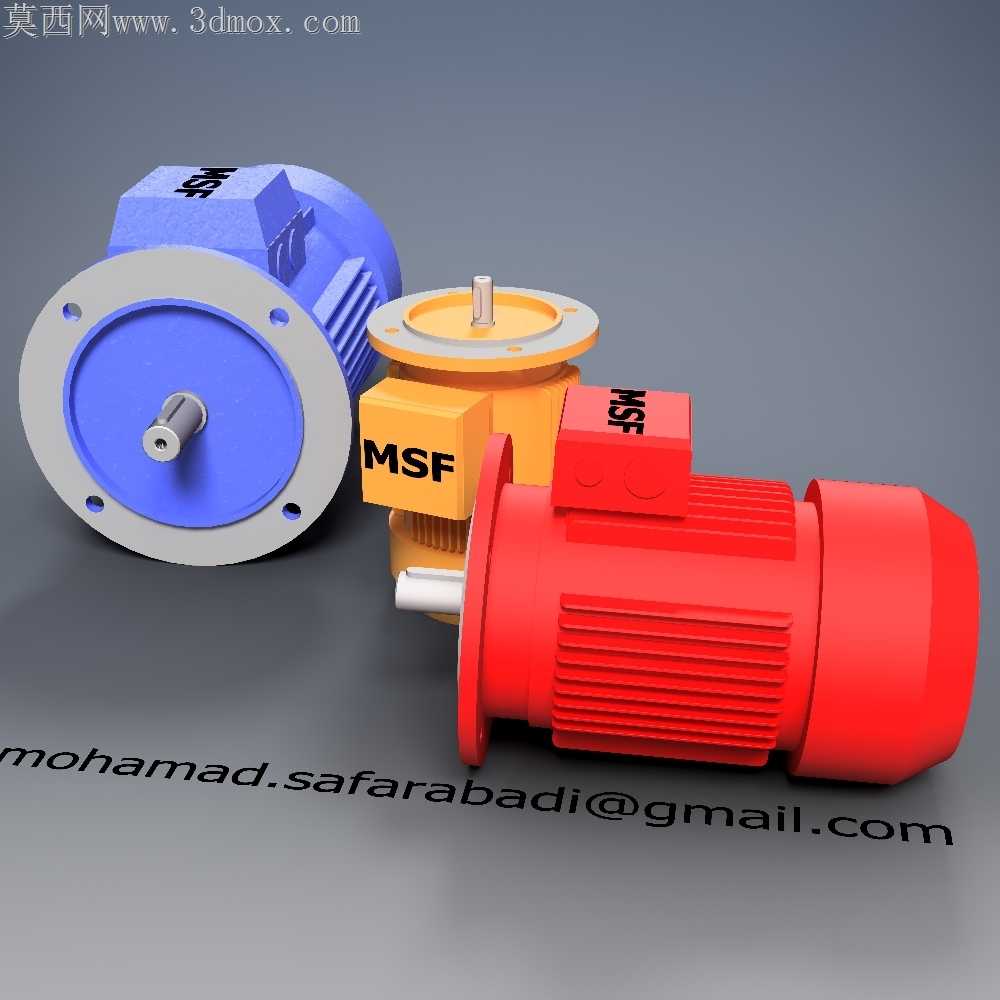

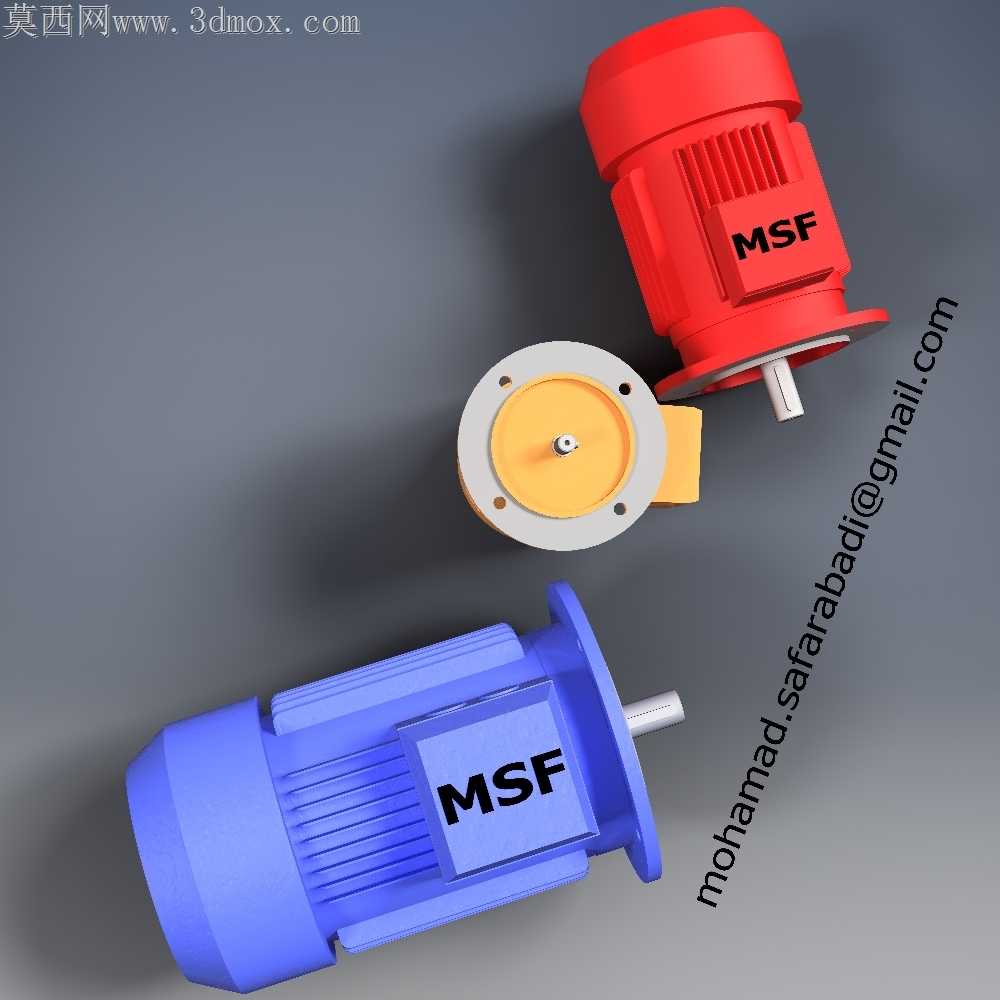

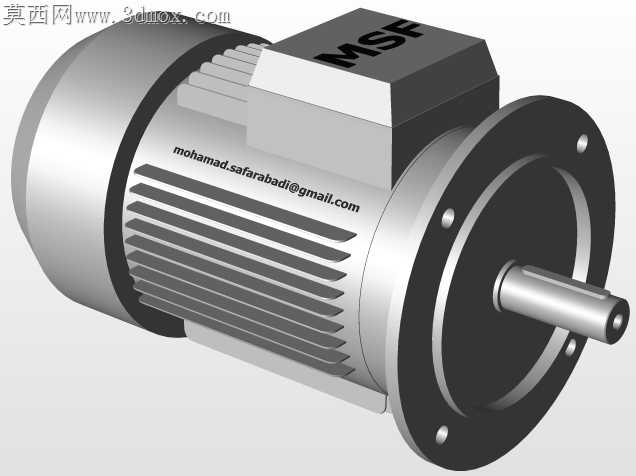

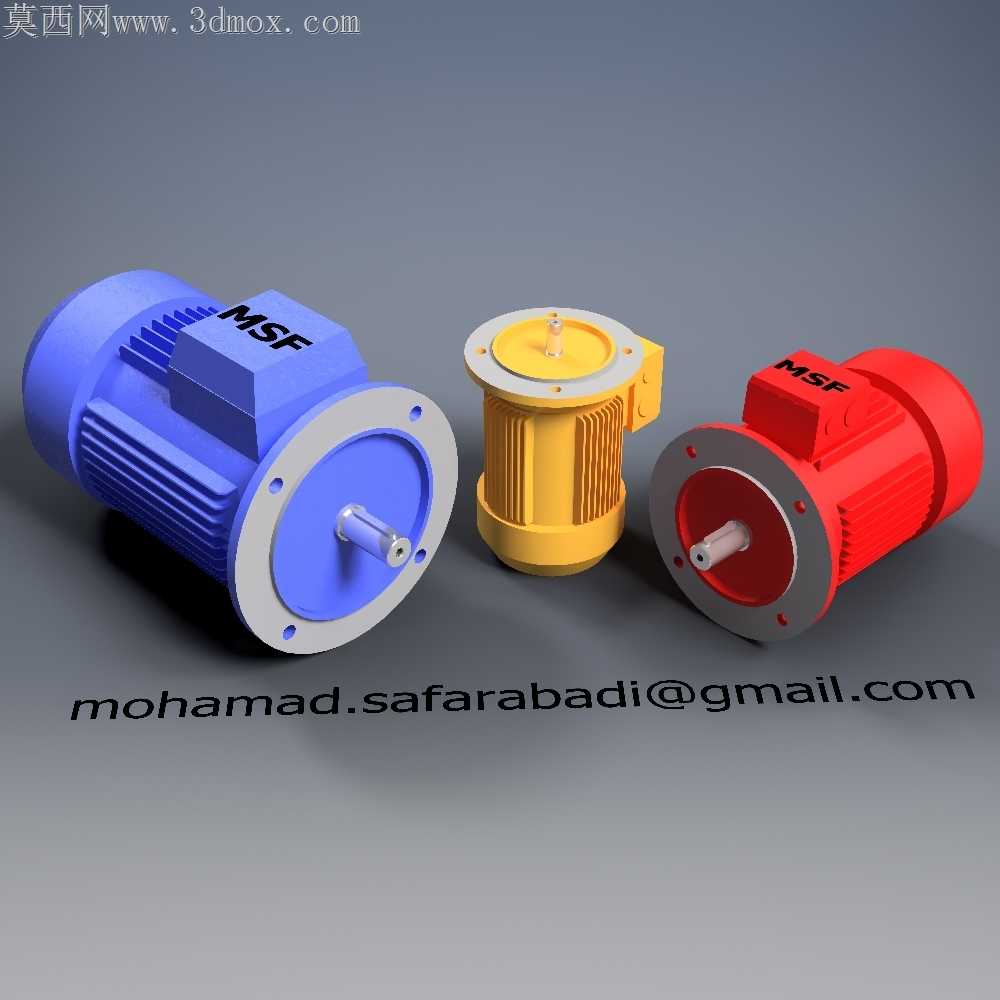

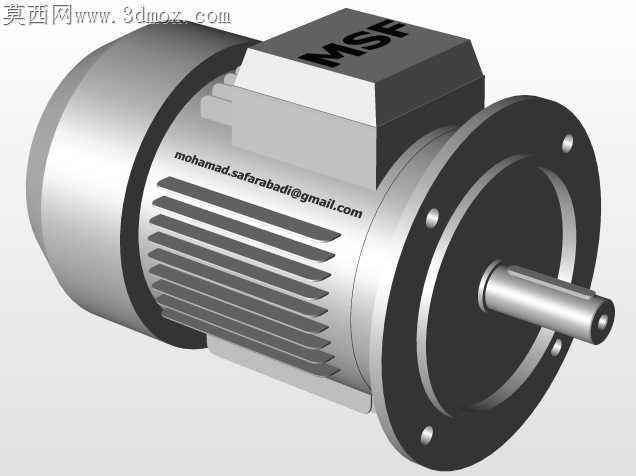

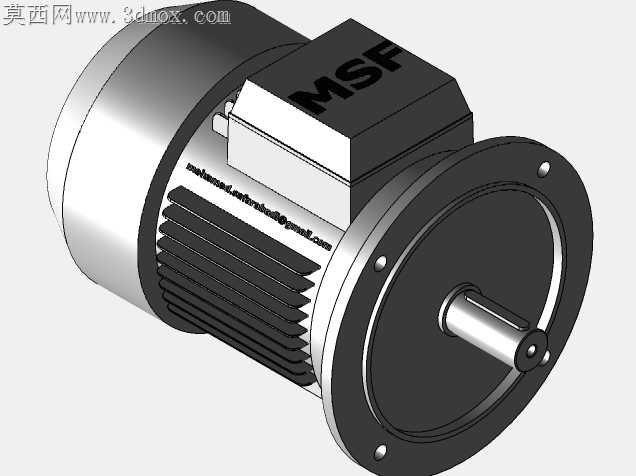

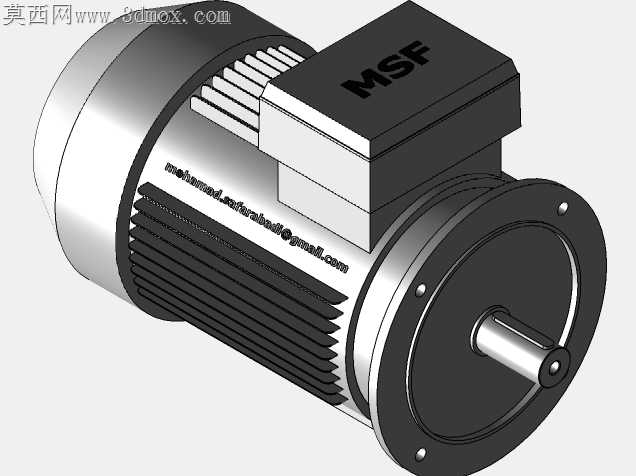

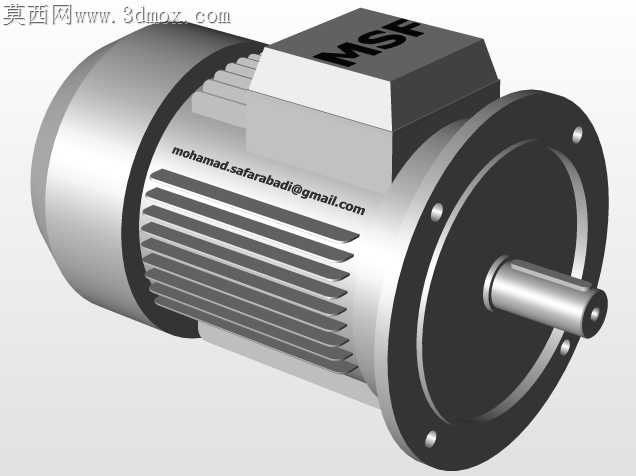

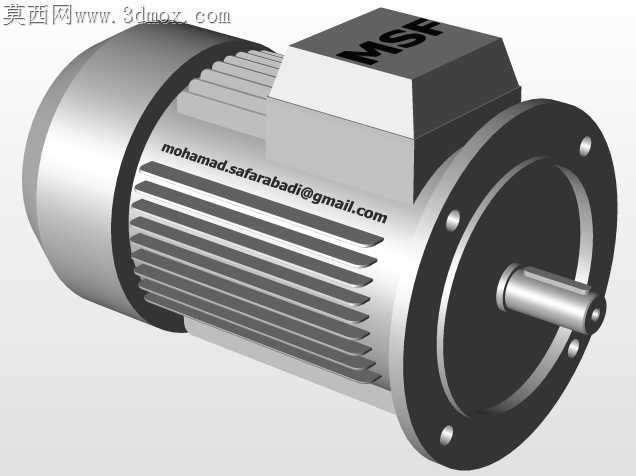

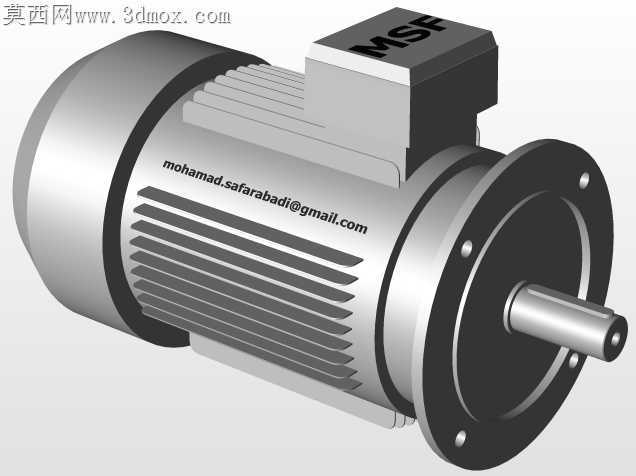

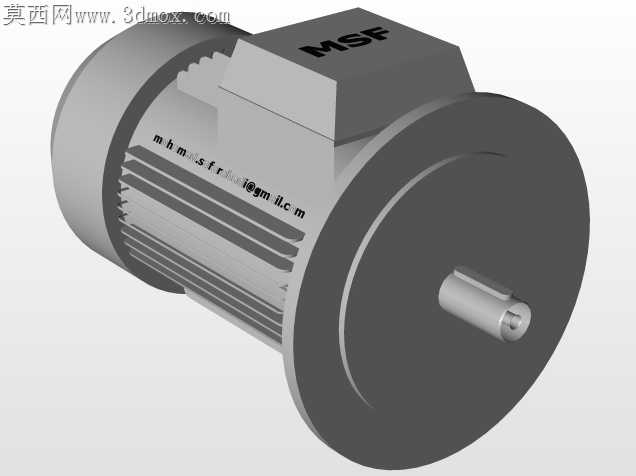

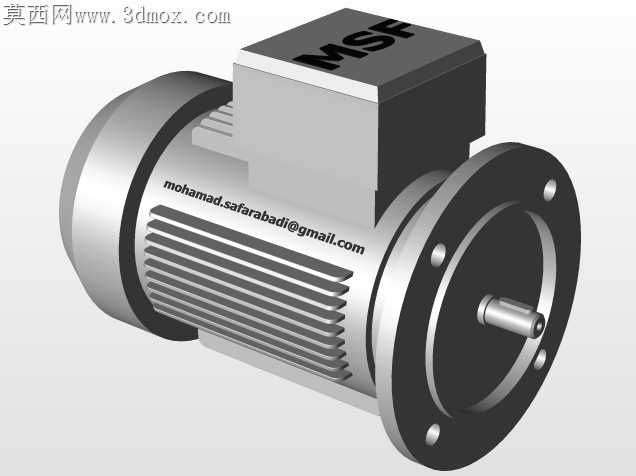

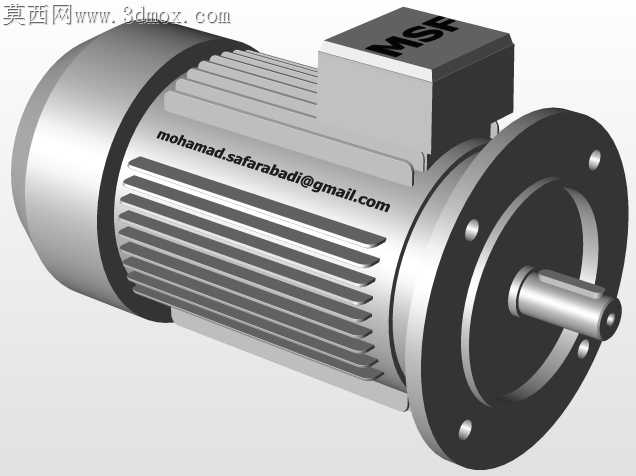

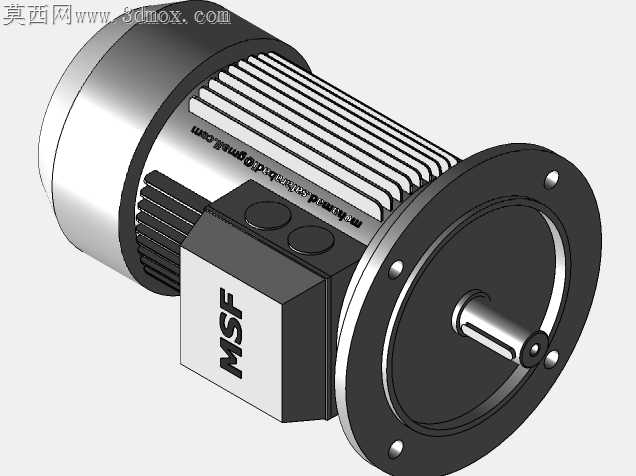

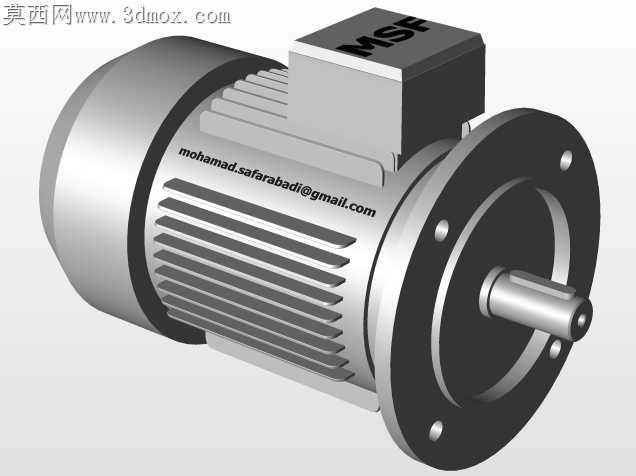

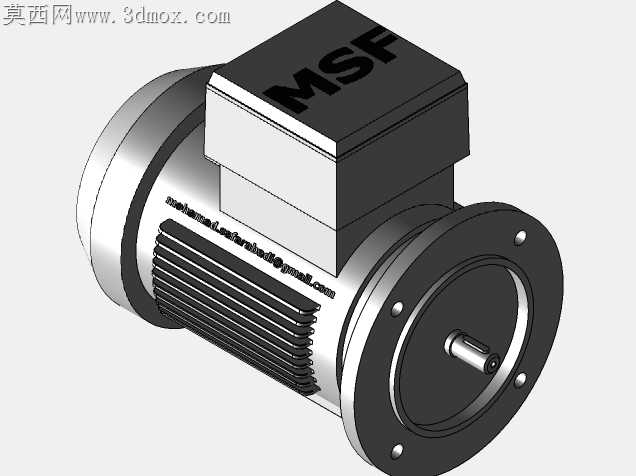

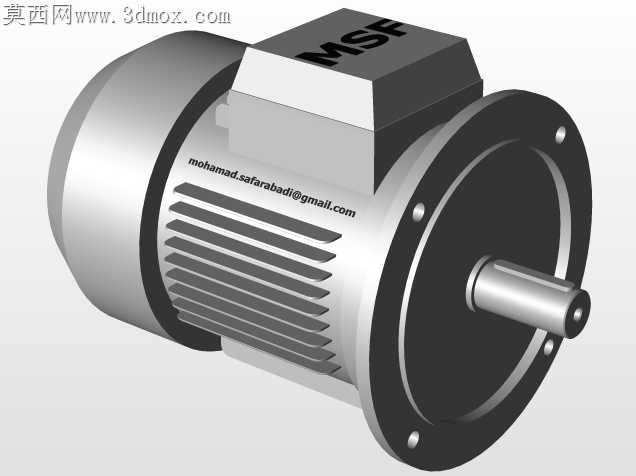

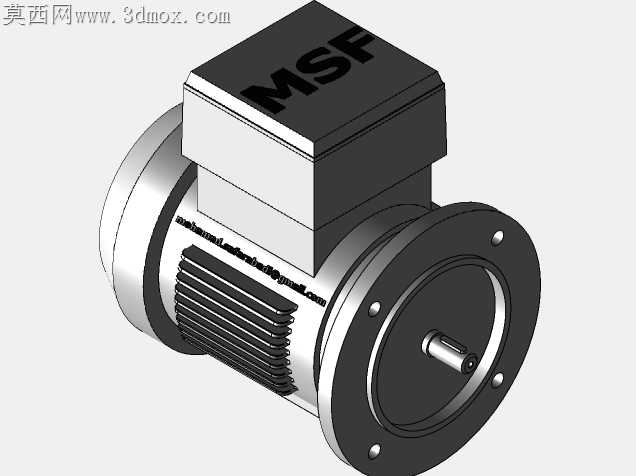

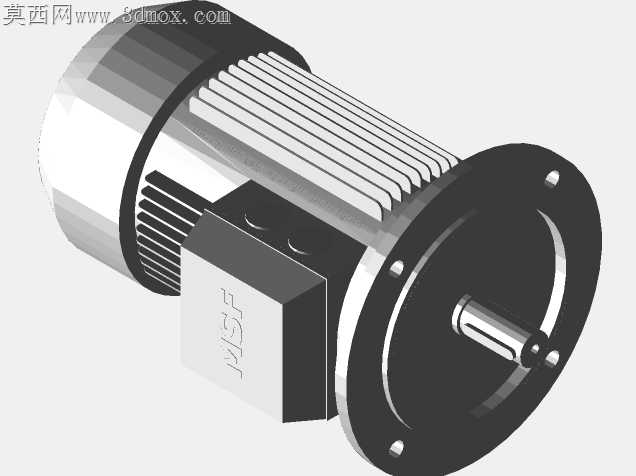

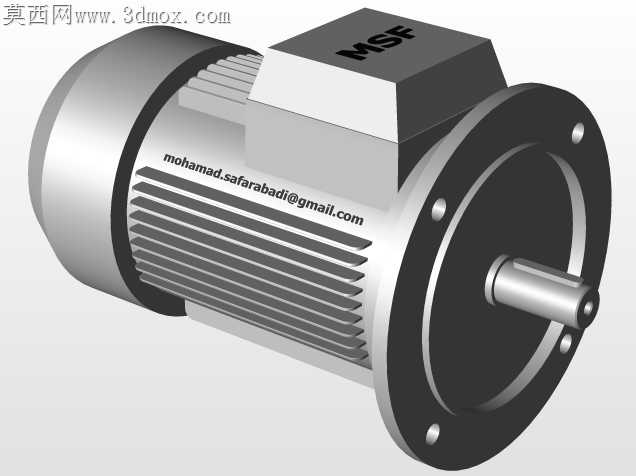

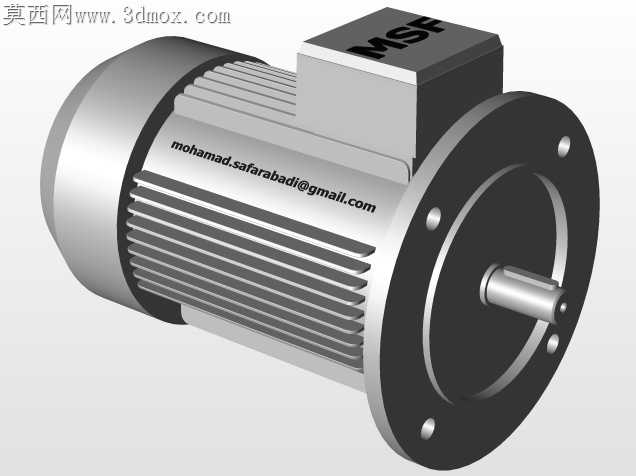

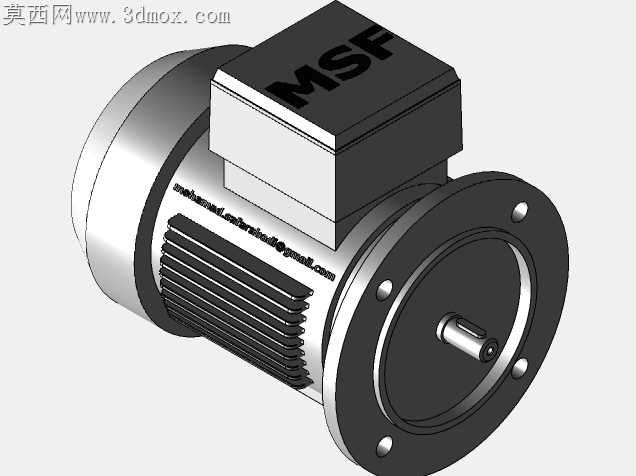

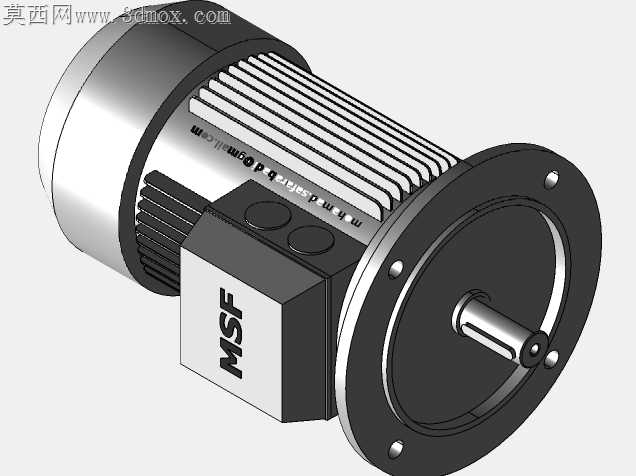

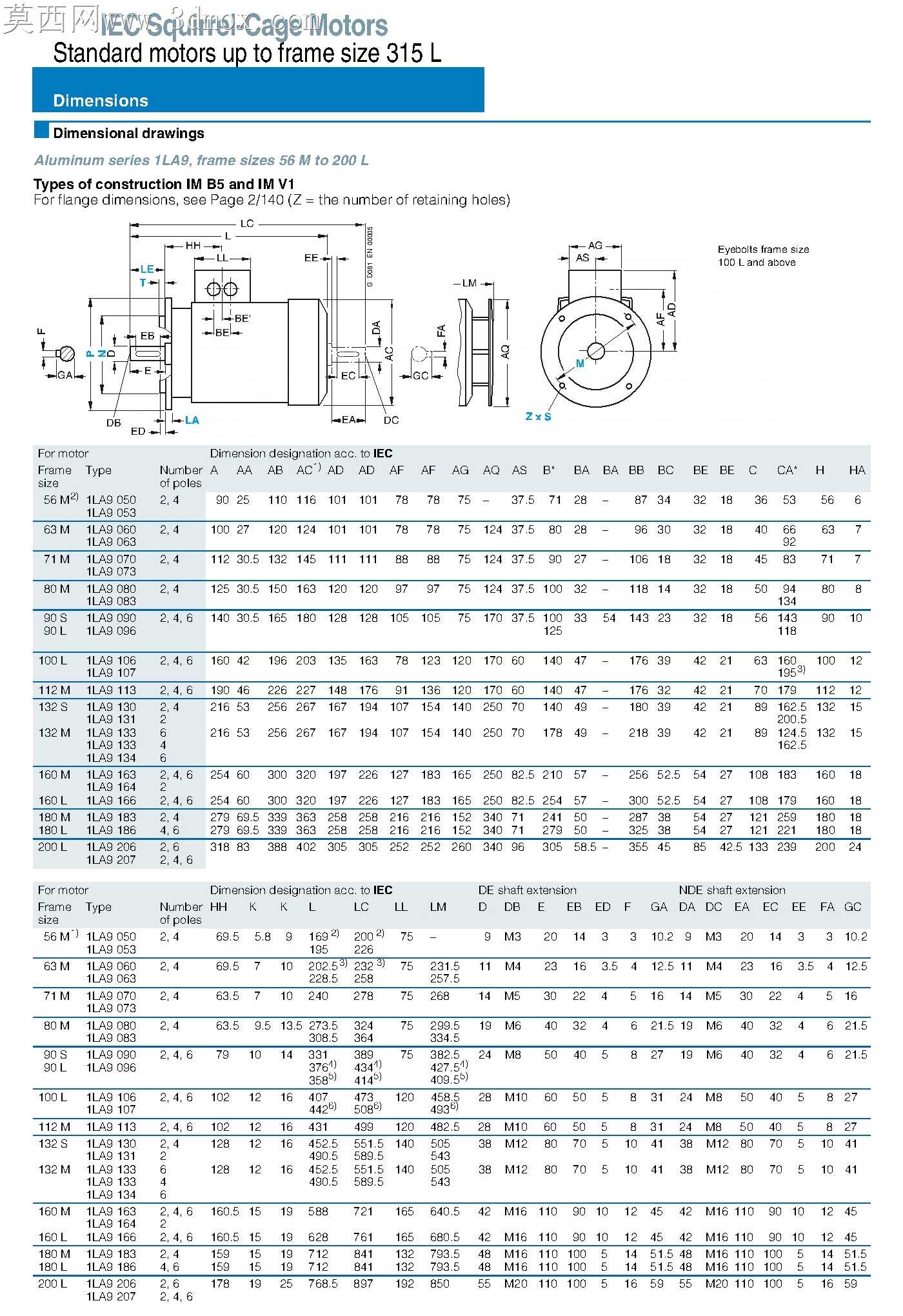

B5机座系列参数化交流电机结构设计

法兰安装面的平面度公差若控制失当，电机与设备对接时会出现密封失效、轴系同轴度偏移的问题，严重时还会引发轴承偏磨、运行异响，这套B5机架参数化交流电机的结构设计，从加工适配的角度把这类现场常见痛点做了前置化解。不同中心高的机座散热筋排布没有套用统一阵列逻辑，56机座的筋条高度控制在12mm以内，避免小规格铸件清砂时出现粘砂死角，200机座的筋条则做了1.5°的拔模斜度优化，翻模时不会出现筋条根部缺肉的问题，连筋条与机座筒体的过渡圆角都随机座尺寸做了参数关联，小机座用R2圆角减少应力集中，大机座用R5圆角适配铸造时的铁水流动特性。输出轴的轴伸长度与法兰止口的配合公差做了联动约束，法兰止口选用H7公差带时，轴伸的径向跳动公差自动匹配IT6级，不会出现不同规格电机装配时轴头过长顶坏设备密封、或是轴头过短导致传动件配合长度不足的问题。接线盒的位置预留了30°的角度调整余量，现场布线时不用强行弯折电缆，接线盒与机座的结合面做了0.8mm的止口凸台，不用额外打密封胶就能满足IP54的防护要求，避免长期运行后粉尘、水汽渗入接线腔引发绝缘故障。端盖与机座的配合止口做了偏心量补偿设计，加工时如果机座止口出现0.02mm以内的圆度误差，端盖装配后依然能保证轴承室与定子内腔的同轴度，不用额外做二次返修。不同极数的电机定子铁芯长度变化时，机座的轴向安装尺寸会自动跟随调整，不会出现铁芯装不到位、或是端盖压到铁芯端部的问题，连吊环的安装孔位置都随机座重心做了参数偏移，大规格电机吊装时不会出现倾斜，避免装配过程中磕碰法兰密封面。
