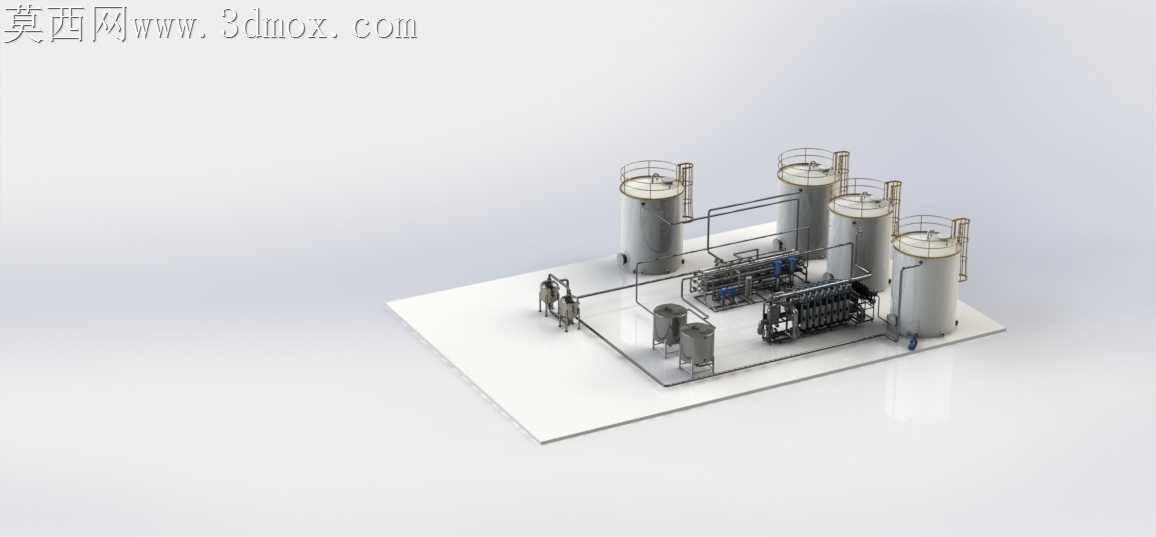

集成式工业水处理成套设备结构设计

现场散件安装的水处理系统常出现管路错位、罐体支撑受力不均、后期运维操作空间不足的问题，这套集成式水处理成套结构在设计阶段就把加工适配的细节落到了每一处连接位。立式储水罐体底部的支撑脚没有采用常规的平板焊接结构，而是做了带定位止口的折边支撑，下料时激光切割的支撑片折弯后能直接卡入底座预制的卡槽，焊接时不需要反复靠尺找正罐体垂直度，单罐体安装对位时间能缩短近四十分钟，也避免了现场焊接变形导致的罐体倾斜隐患。管路排布没有走规整的直角横平竖直路线，而是顺着罐体接口的位置做了小角度斜向布管，减少了90度弯头的使用数量，既降低了管路流阻，也让弯管加工时的弯折次数减少，每段管路的下料长度误差控制在两毫米内就能直接对接法兰，不需要现场二次切割修配。撬装底座的边缘预留了三厘米的翻边，既可以作为管路走线的防护挡边，也能在加工时作为整体吊装的受力加强结构，底座表面的防滑纹路采用冲压成型而非后期焊接防滑条，避免了焊接凸起带来的积液锈蚀问题。中间的过滤模组安装位做了可调节的腰型孔，不同规格的过滤组件都能通过调整螺栓位置完成固定，不需要针对不同处理量级重新加工底座，加工时只需要统一冲孔工序就能适配多规格配置。罐体顶部的护栏采用分段插接结构，下料时每段护栏的插接端做了0.1毫米的公差配合，现场组装时直接敲入即可固定，不需要额外焊接或者紧固件连接，运输时还能拆分平放减少包装体积。阀门操作位的预留空间刚好适配成年人侧身操作的距离，不会出现管路遮挡阀门手轮的情况，旁通管路的位置避开了主通道，运维人员巡检时不会被突出的管路绊倒。所有管路的法兰连接面都做了凸台定位，安装时密封垫片不会因为对位偏移出现渗漏，加工时凸台和法兰面一次车削成型，不需要后续补加工找平。撬装底座的吊装位做了内嵌式吊耳，没有突出底座平面，运输叠放时不会因为吊耳凸起导致上层设备放置不稳，也避免了吊装过程中吊耳磕碰变形的问题。整套结构没有多余的装饰性设计，每一处弯折、开孔、连接结构都对应加工、装配、运维环节的实际痛点，从下料到现场组装的全流程都减少了不必要的修配环节，也让整套设备的结构稳定性更适配长期户外运行的工况。
