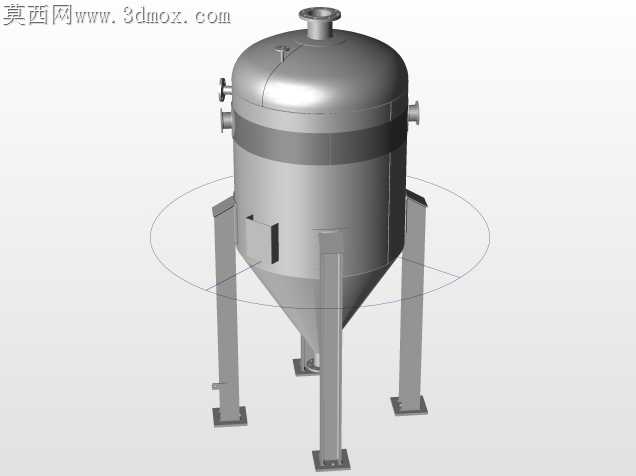

炼油厂立式锥底真空接收罐体结构

炼油厂公用系统里的真空接收设备，常年在负压波动、介质带少量固体颗粒的工况下运行，最容易出问题的位置从来不是筒体本身，而是锥段和支腿连接的应力集中区，还有侧壁接管的焊缝撕裂隐患。这款罐体的锥段采用了等斜率渐变壁厚设计，靠近下出料口的位置壁厚比筒体段厚两毫米，不是盲目堆料，是因为负压抽料时锥段受径向挤压力远大于直筒段，颗粒沿锥壁滑落时的冲刷磨损也集中在锥段下半区，渐变壁厚既避免了等壁厚带来的材料浪费，也不会因为壁厚突变产生焊接应力断层。支腿和筒体的连接没有直接焊在筒壁上，而是加了一圈环形补强垫板，垫板和筒壁之间留了0.2毫米的排气间隙，焊接时不会因为密闭空间里的空气受热膨胀产生气孔，现场安装时支腿底板的地脚螺栓孔做成长圆孔，能抵消混凝土基础沉降带来的装配偏差，不用强行拧螺栓给罐体附加额外应力。顶部的快开人孔做了嵌入式密封槽，密封圈不会因为开关人孔被剐蹭脱出，侧壁的几个接管法兰都做了凸台补强，不是直接在筒壁开孔焊法兰，开孔边缘的应力集中系数能降40%以上，负压工况下不会出现开孔处吸瘪变形的问题。筒体上的观察口采用了带压盖的钢化玻璃视镜，视镜和筒体之间的密封垫采用耐油耐温的丁腈橡胶材质，压盖的螺栓均匀分布，拧紧时不会因为受力不均把玻璃压裂。锥段底部的出料口做了防涡流挡板，不是直接开口接管道，真空排料时不会把气体卷进下游泵体造成气蚀，也能减少颗粒对出料口法兰的直接冲刷。很多同类罐体设计时容易忽略支腿的跨距，这款支腿的跨距比常规设计宽15%，重心更低，现场吊装时不用额外加临时支撑就能稳定放置，支腿上还预留了接地端子的安装孔，炼油区防爆要求下不用后期现场焊接打孔破坏防腐层。筒体和锥段的环焊缝采用了双面焊结构，内侧打磨齐平，不会有积液死角残留介质造成局部腐蚀，焊缝位置避开了支腿和接管的连接区，后期无损检测时探头能完全贴合焊缝表面，不会因为结构遮挡漏检缺陷。顶部的排气口做了内伸式的防溅挡板，抽真空时不会把罐内的液体介质直接抽到真空管路里造成系统污染，侧壁的液位计接口上下对齐，安装液位计时不用额外调整配管，接口的法兰密封面都做了水线处理，密封垫受压时能嵌入水线形成多道密封，负压状态下不会出现泄漏进气的问题。
