倾斜式河道漂浮物自动打捞清运装置

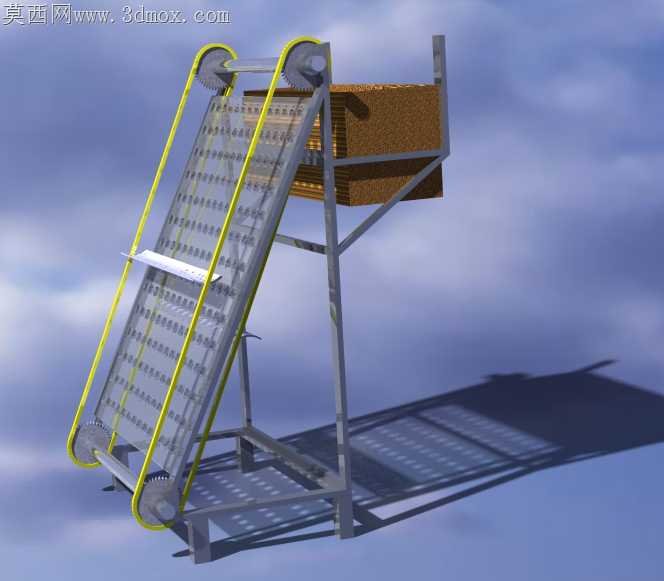

城郊支渠的水面垃圾打捞长期受限于浅滩、窄道工况，大型保洁船无法驶入，人工打捞不仅效率低下，汛期作业还存在落水风险，这款倾斜式打捞装置的结构设计，全程围绕近岸固定安装的落地需求做适配。倾斜输送架的倾角没有照搬通用输送机的常规角度，特意卡在38度，既保证入水端能贴近水面兜住漂浮的塑料瓶、落叶、枯枝，又能让滤水网面上的垃圾在向上输送过程中，靠重力自然沥掉夹带的河水，不会把大量水体带入后端的储料箱，减少后续清运的无效负重。两侧的黄色防护边不是装饰性的包覆件，是特意做的圆弧翻边结构，避免网带运转时边缘的缝隙卡入细长的树枝、塑料绳，现场运维最怕的就是传动卡滞导致的电机过载烧损，这个翻边和网带侧边预留了3毫米的均匀间隙，既不会蹭到网带造成额外磨损，又能挡住细小杂物卡入传动辊的啮合位置。上端的储料箱采用抽拉式承托结构，没有做复杂的翻转卸料设计，近岸安装点的运维人员多是兼职的河道管护人员，太复杂的卸料结构反而会提升操作门槛，抽拉结构只需要把装满垃圾的储料箱沿导轨拖出倾倒即可，导轨处特意加了尼龙耐磨衬垫，就算储料箱满载20公斤湿垃圾，抽拉时也不会出现金属摩擦的刺耳异响，也不会因为长期锈蚀卡滞。传动部分选用的是双侧链传动，没有用单侧边传动，倾斜输送时如果单侧受力，网带很容易出现跑偏、扯裂的问题，双侧同步传动能让网带两侧的受力完全均匀，下端的入水辊做了密封轴承设计，就算长期泡在富含有机质的河水里，也不会出现泥沙进入轴承导致的转不动问题，轴承座特意做了抬高的安装位，避免水面漂浮的塑料袋、编织袋缠绕在轴承端盖处。网面的冲孔没有用过大的孔径，10毫米的孔径既能快速沥水，又不会漏掉小块的塑料碎片、烟头等细小垃圾，网面的横向加强筋每隔20厘米布置一根，就算输送较重的湿树枝、淤泥块，网面也不会出现凹陷变形，避免垃圾从网面侧边滑落回河道。整个机架的支脚都做了可调节的地脚设计，近岸安装点的地面大多不平整，不需要额外做混凝土浇筑找平，只需要旋转地脚就能调整整个机架的水平度，保证输送架的倾角始终保持在设计值，不会因为地面沉降导致网带跑偏。
