纱线卷绕作业立式卷绕设备结构设计

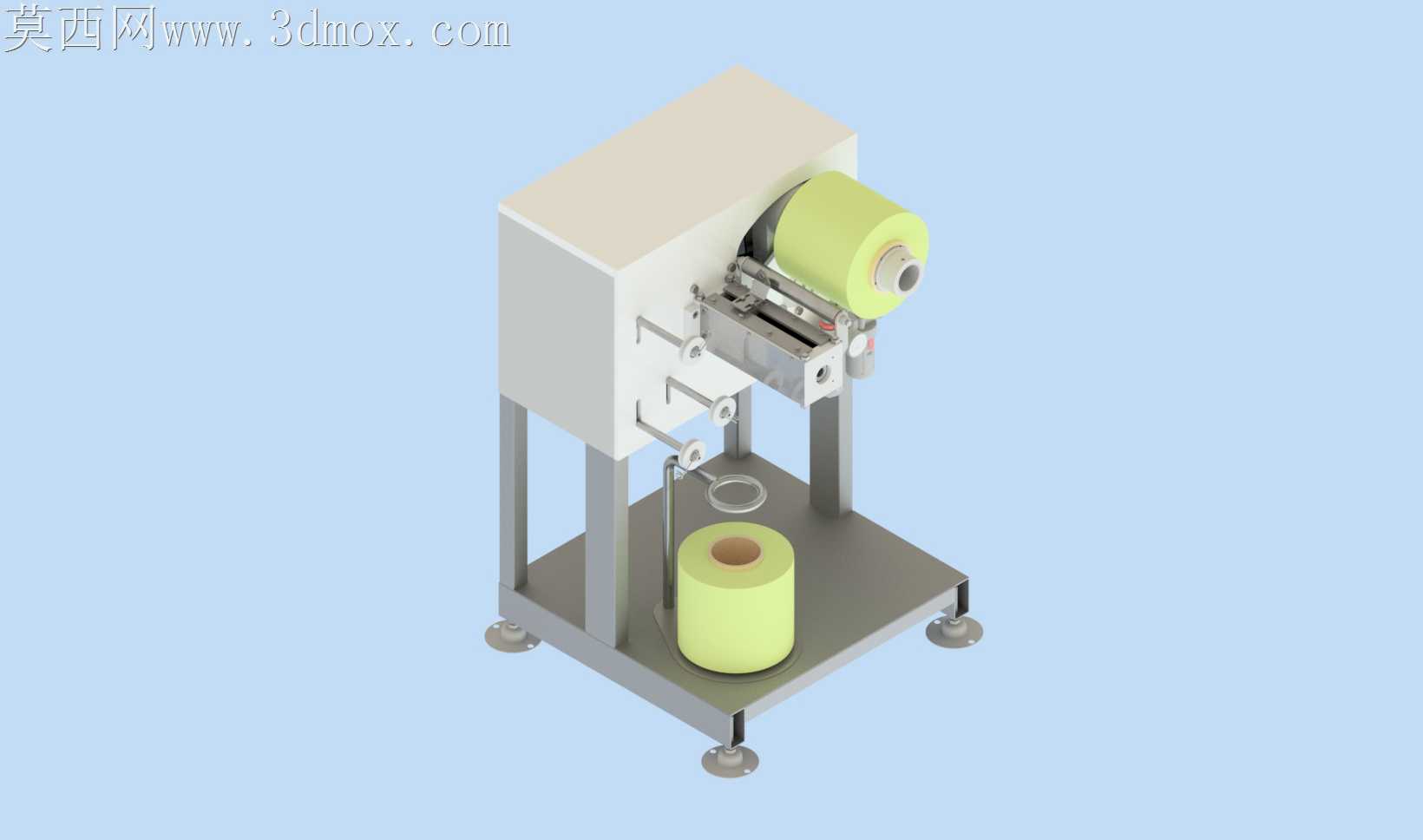

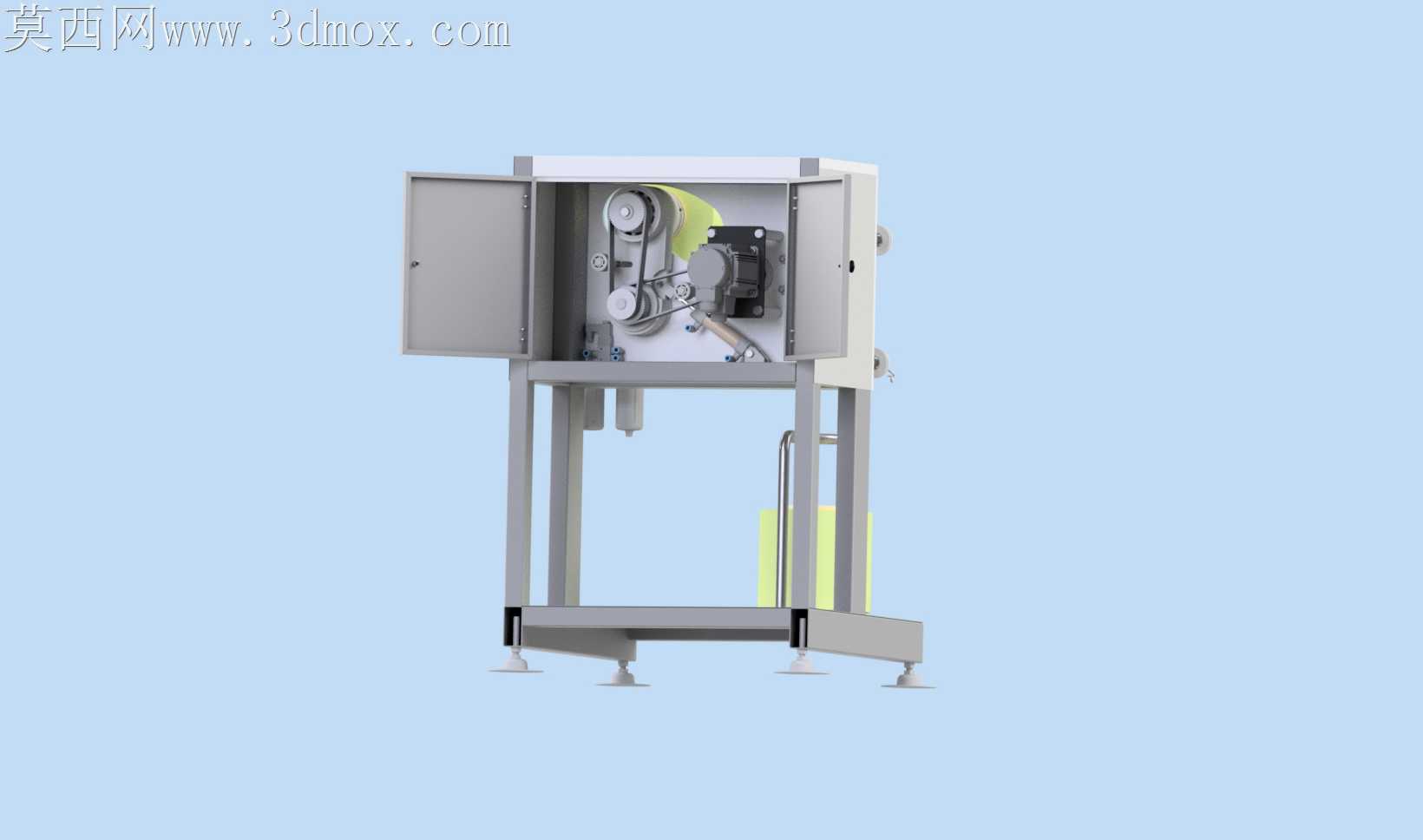

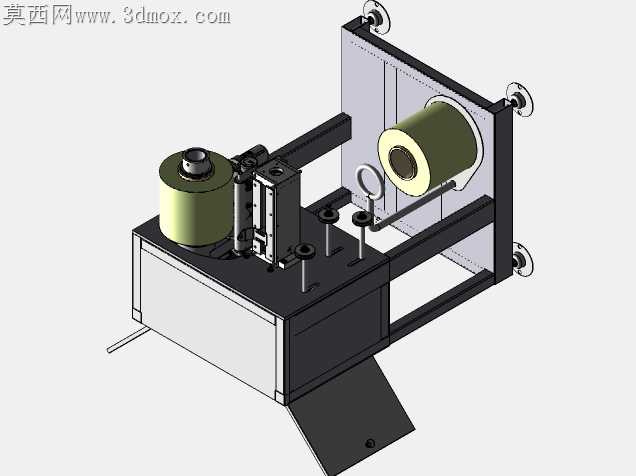

纱线卷绕工序中，传统卧式卷绕设备常出现线卷张力不均、边缘塌边、换卷时纱线易扯断的加工痛点，这款立式卷绕设备的结构设计，完全围绕纱线卷绕的实际工况做了针对性的适配调整。底部方形支撑台搭配四个可调脚杯，没有采用常见的一体式焊接机架，而是用四根方形立柱做支撑框架，立柱与上下安装板的连接位置预留了0.02mm的装配公差，既避免焊接变形导致的安装面倾斜，又能在后续维护时单独更换磨损的立柱部件，不用整体拆解机架。上方的卷绕辊安装座做了下沉式卡槽设计，辊轴卡入卡槽后用侧压块锁紧，换辊时不需要完全拧下固定螺栓，只需要松开侧压块就能抽出辊轴，换卷作业的时间能缩短近三分之一，适配纺织车间连续化生产的快换需求。设备中部的导纱组件没有采用固定导纱钩，而是装了可微调角度的陶瓷导纱嘴，导纱嘴的安装臂预留了长条形调节槽，能根据不同线径的纱线调整导纱位置，避免纱线在卷绕过程中与金属部件摩擦起毛，影响缝纫线的成品强度。下方的待卷线卷放置座做了沉台定位设计，沉台的直径刚好适配常规纱线卷的纸筒内径，放置线卷时不需要额外找正，线卷转动时不会出现偏心晃动，减少卷绕过程中的张力波动。走线路径上的过线轮全部采用内嵌轴承的轻量化塑料轮，轮面做了圆弧过渡处理，没有尖锐棱角，纱线高速经过时不会被刮伤，过线轮的安装轴用卡簧固定，磨损后可以直接拔出更换，不需要拆卸周边的其他部件。设备的电控部分全部集成在上方的方形箱体内，箱体与安装框架之间垫了2mm厚的橡胶减震垫，卷绕辊高速转动时的震动不会传递到电控元件上，能减少接线松动、元件虚接的故障概率。侧面的张紧调节手柄做了滚花防滑处理，调节时不需要额外工具，操作工徒手就能转动调整张紧力，手柄的调节螺杆上刻了刻度线，不同批次纱线需要的张紧力可以直接对应刻度调整，不用反复试绕找参数。机架底部的脚杯支撑面做了防滑橡胶垫，放置在车间水泥地面上不会因为设备震动出现移位，脚杯的调节行程有30mm，地面不平整时也能快速调平设备，保证卷绕辊的水平度，避免卷出来的线卷出现一边高一边低的锥度偏差。导纱组件的往复行程刚好匹配上方卷绕辊的有效卷绕长度，不会出现纱线卷到辊轴边缘外的情况，卷绕完成的线卷端面整齐，不需要后续修剪飞边，能减少后道工序的工作量。
