可变宽度马卡龙浆纱送料一体机

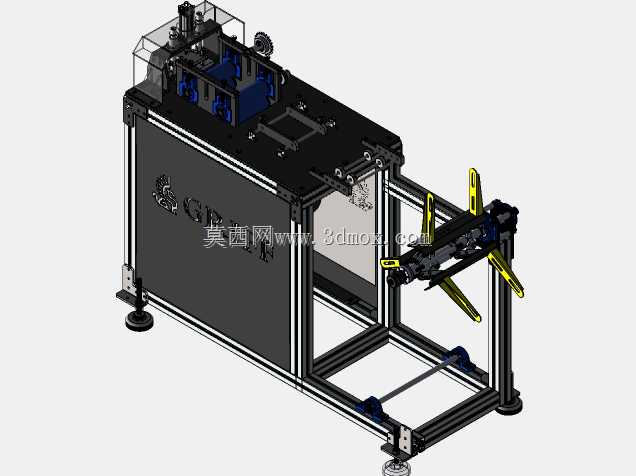

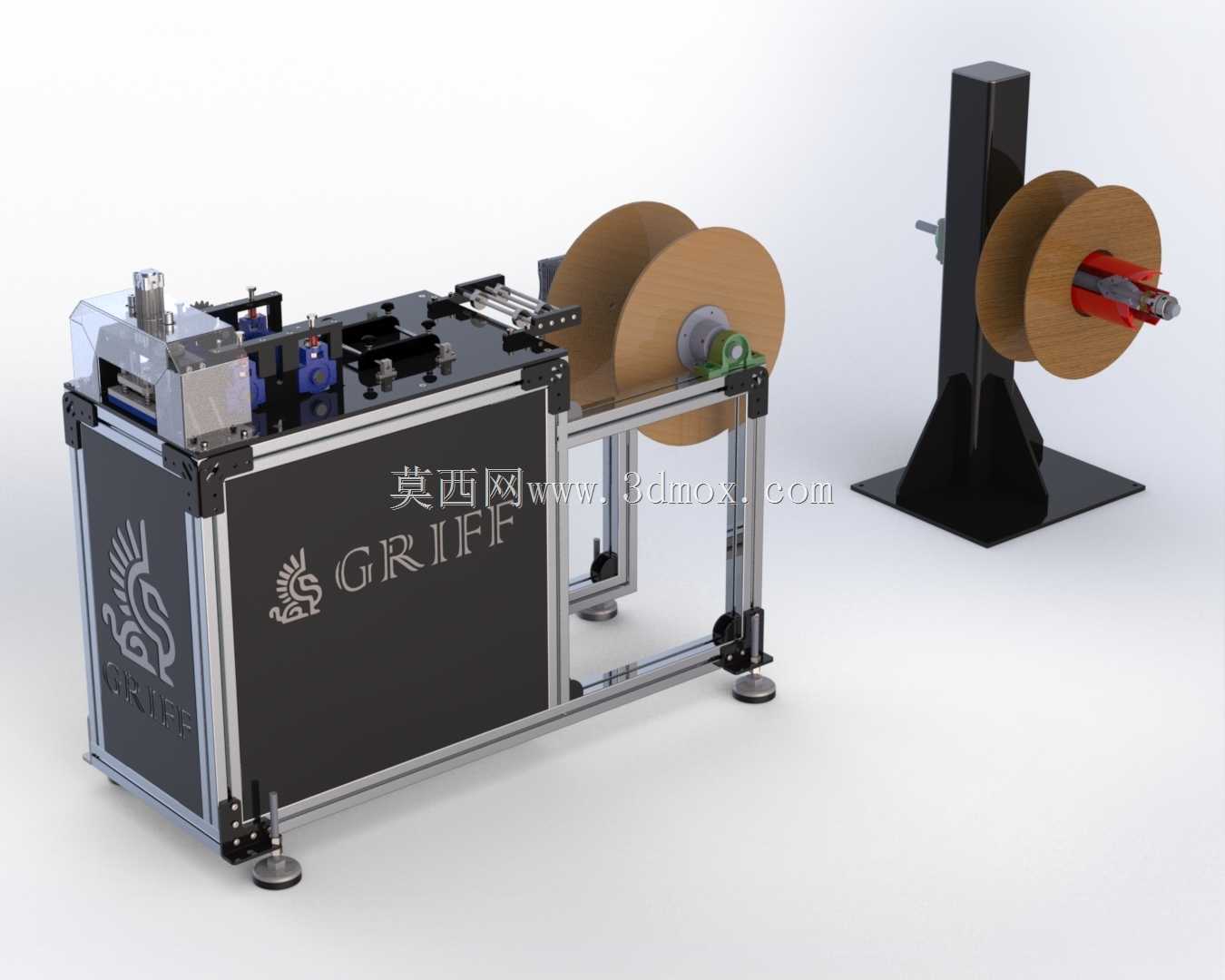

浆纱工序现场最常遇到的痛点，就是窄幅定制订单换产时，原有卷轴同轴度偏差导致料带跑偏，边缘张力不均扯坏薄型纱料，反复校准要耗掉半个班次的调试时间。这款设备的机架采用欧标铝型材拼接，型材槽口的公差控制在0.2mm以内，所有连接角件都做了沉头避让，安装时不用额外打磨型材端面，拼接完成后整机平面度误差不超0.3mm，底部的可调脚杯支撑范围覆盖15mm高度差，哪怕车间地面有轻微沉降，也能快速把机身调至水平，避免运行时机身共振带松料卷。机身侧封板采用黑色磨砂亚克力，激光切割时特意把品牌标识做了阴刻填漆处理，不用额外粘贴铭牌，长期接触车间飞花也不会出现标识脱落的问题，封板和铝型材之间预留了1mm的密封胶条槽，能阻挡细碎纱絮飘进机身内部卡滞传动部件。送料端的卷轴支架做了分体式设计，两个挡料盘的间距可以通过侧面的锁紧旋钮无级调节，最小适配100mm幅宽的窄幅纱卷，最大能扩展到400mm幅宽的常规料卷，卷轴的芯轴采用45号钢调质处理，表面做了硬氧耐磨层，和料卷内孔的配合公差选了H7/g6，拆装料卷时不用硬敲，单手就能完成换卷操作，芯轴末端的阻尼环可以根据纱料厚度调整张力，薄型马卡龙纱用0.2N·m的阻尼就能避免料带松垮，厚型浆纱料调到0.5N·m也不会拉变形。独立放置的料卷放料架做了加重铸铁底座，重心比常规放料架低80mm，满卷料重达到15kg时也不会出现侧翻，支架上的导向轴和主机送料端的高度差控制在±5mm以内，料带从放料架进入主机时不会出现上下弯折的应力集中点，长时间运行也不会在料带表面留下折痕。传动部分的同步带轮都做了挡边设计，同步带张紧度调整到按压10mm挠度的状态，运行时不会出现跳齿问题，所有传动轴承都选了带密封圈的深沟球轴承，日常维护只需要半年补一次润滑脂，不用频繁拆解清理飞花。电气控制部分的元件都集成在机身左侧的独立仓内，仓门做了快拆卡扣，排查故障时不用拧掉多颗螺丝，走线全部走型材内部的槽位，外部没有裸露的电线，避免勾挂纱料或者被操作人员剐蹭。
