长耦合端吸式离心消防泵结构设计

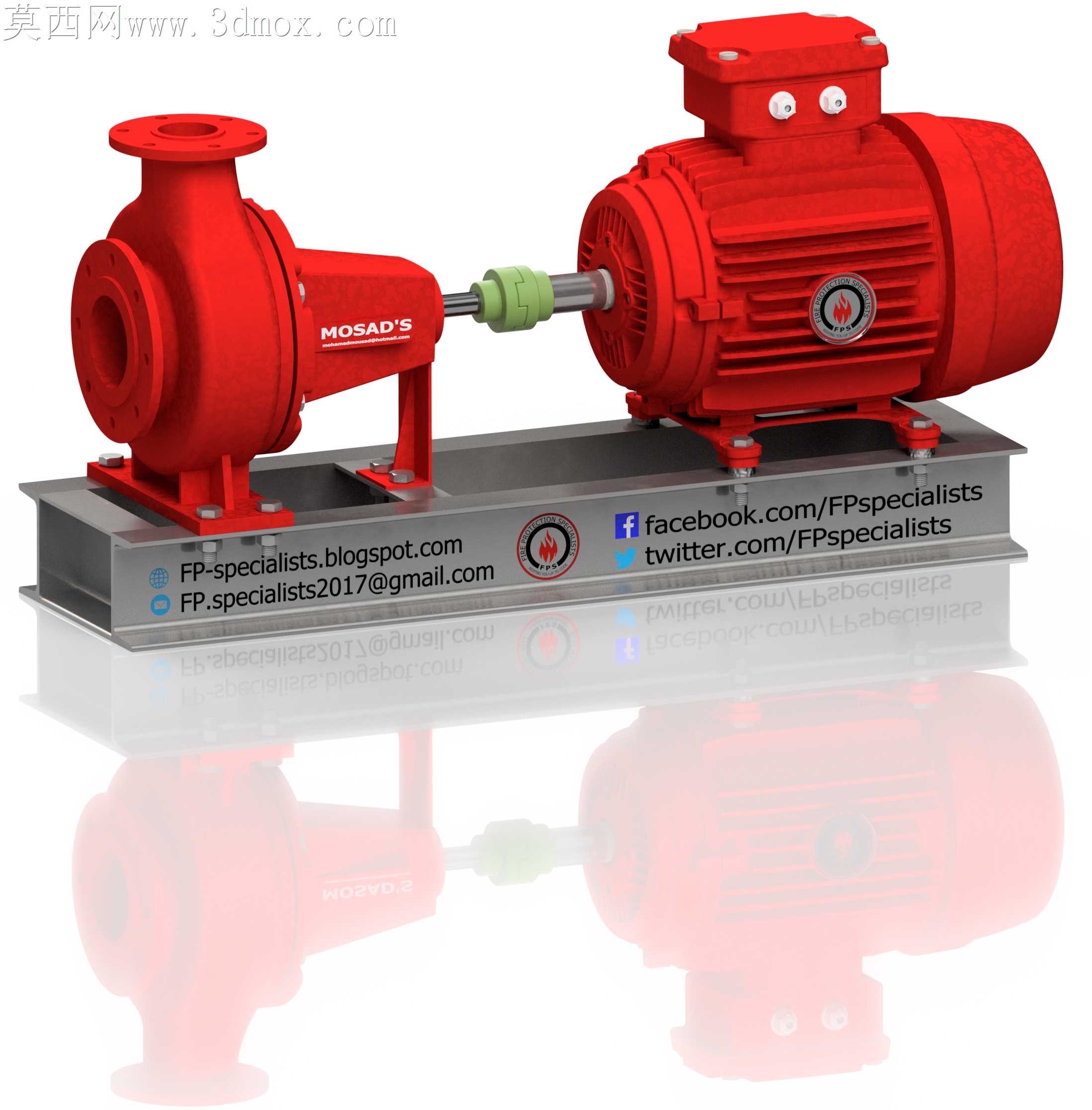

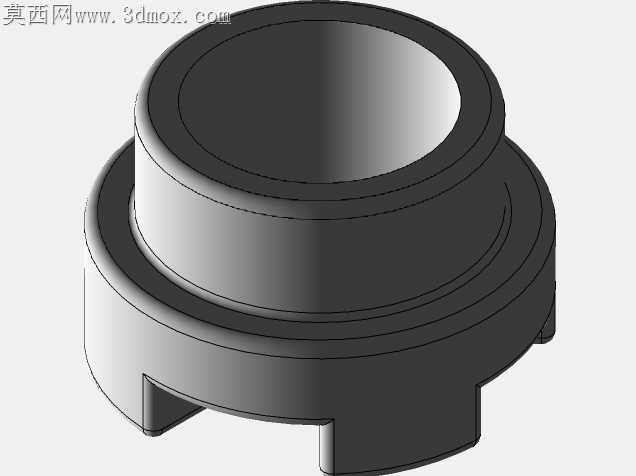

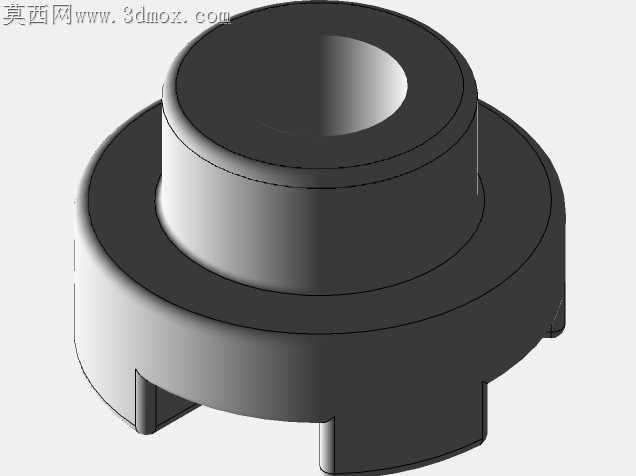

消防供水场景对泵组的同轴度偏差容忍度极低，传统硬连接端吸泵在现场安装时，常因底座焊接变形、地脚螺栓受力不均、管路外接应力拉扯，导致泵轴与电机轴的径向偏移超差，轻则密封件快速磨损漏水，重则运行时轴承温升过快烧毁，甚至出现轴断裂的恶性故障。这款长耦合结构的端吸消防泵，在泵体与电机之间预留了足够的联轴器安装调整空间，没有采用紧凑式直连的短轴设计，给现场安装校准留出了充足的操作余量。泵壳的进出口法兰端面做了加厚的止口设计，不是普通平法兰结构，对接外部消防管路时，止口能先嵌入管路法兰的定位槽，抵消管路对接时的径向错边力，避免管路重量直接压在泵壳蜗道上，导致蜗道受应力变形碰擦叶轮。联轴器选用的是带弹性缓冲块的爪式结构，绿色的弹性缓冲块嵌在两半联轴器的爪槽之间，不是刚性联轴器硬顶硬的接触方式，启动瞬间的扭矩冲击会被缓冲块吸收，不会直接传递到泵轴的叶轮端，也不会反向冲击电机的输出轴承，哪怕运行中出现短暂的轴系微幅窜动，弹性块也能补偿位移，不会出现卡滞。共用底座的安装面不是整块平板铣平的结构，泵脚和电机脚的安装位置单独做了凸起的加工凸台，其余位置做了减重下沉设计，既减少了大面积铣削的加工量，又能保证安装面的平面度精度，避免平板整体加工时的应力变形导致四个安装点不在同一平面。底座上还预留了联轴器护罩的安装螺孔，现场安装完成后可以直接加装护罩，不用额外钻孔攻丝，避免现场加工时铁屑掉入联轴器缝隙卡滞转动部件。泵体的蜗道流道做了等截面过渡设计，从叶轮出口到法兰出口的过流面积变化平缓，没有突然的扩径或缩径，消防供水时不会出现局部涡流压损，能保证额定扬程下的流量稳定，叶轮的密封环位置做了台阶式迷宫密封，不是简单的间隙配合，能减少高压水从叶轮出口回流到进口腔的容积损失，提升泵组的运行效率。电机的接线盒位置做了抬高设计，接线口朝向斜上方，现场接消防供电线路时，不用俯身探到底座下方操作，接线完成后防水密封圈能完全贴合线缆外壁，避免消防泵房内的冷凝水顺着线缆流入接线盒造成短路。泵体的泄水螺塞设置在蜗道最底部的最低点位置，冬季停机检修时能完全排净泵腔内的存水，不会出现积水残留冻裂泵壳的问题，轴承端盖的位置预留了注脂嘴，不用拆解端盖就能定期补充润滑脂，降低后期运维的拆解工作量。
