可数控铣削加工的拆解式外啮合齿轮泵结构

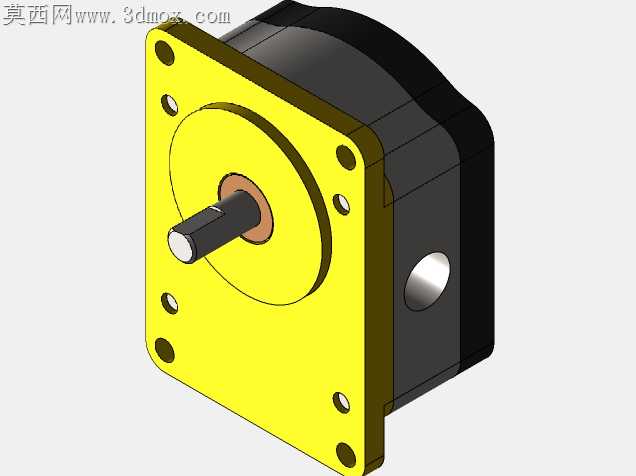

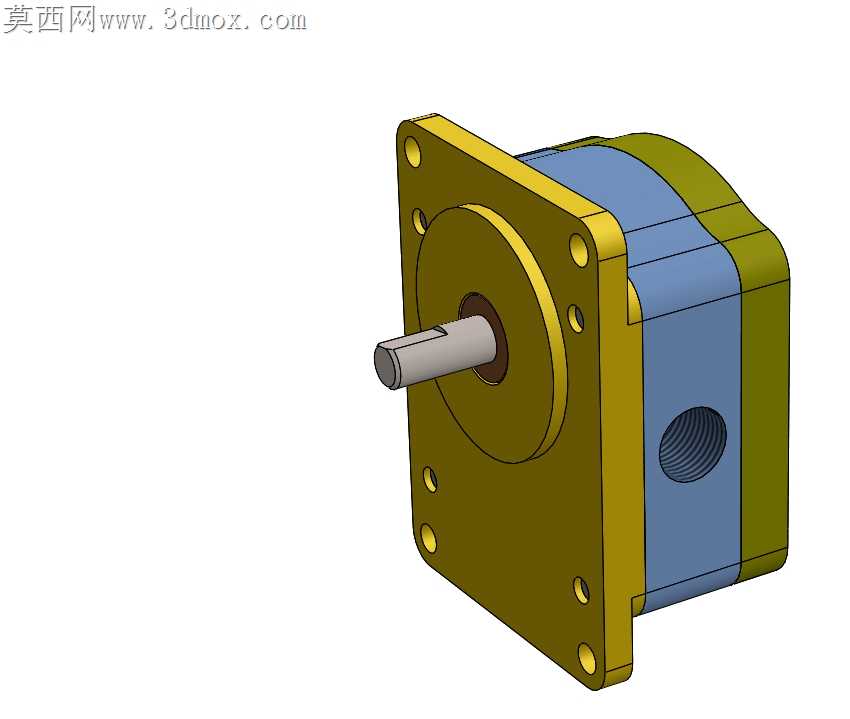

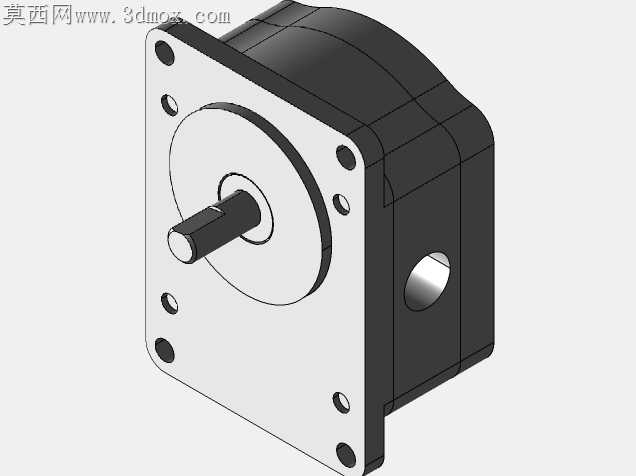

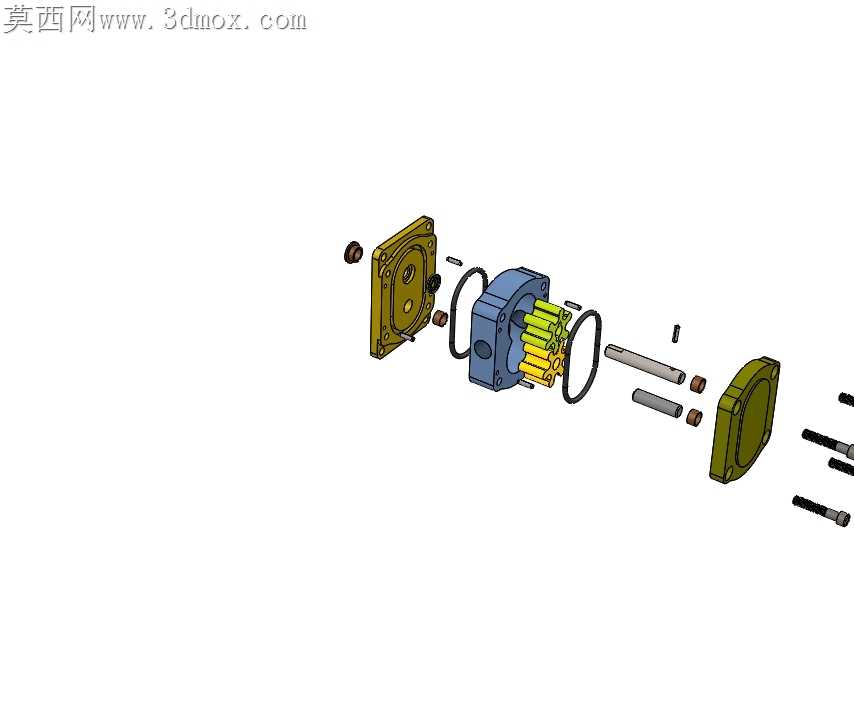

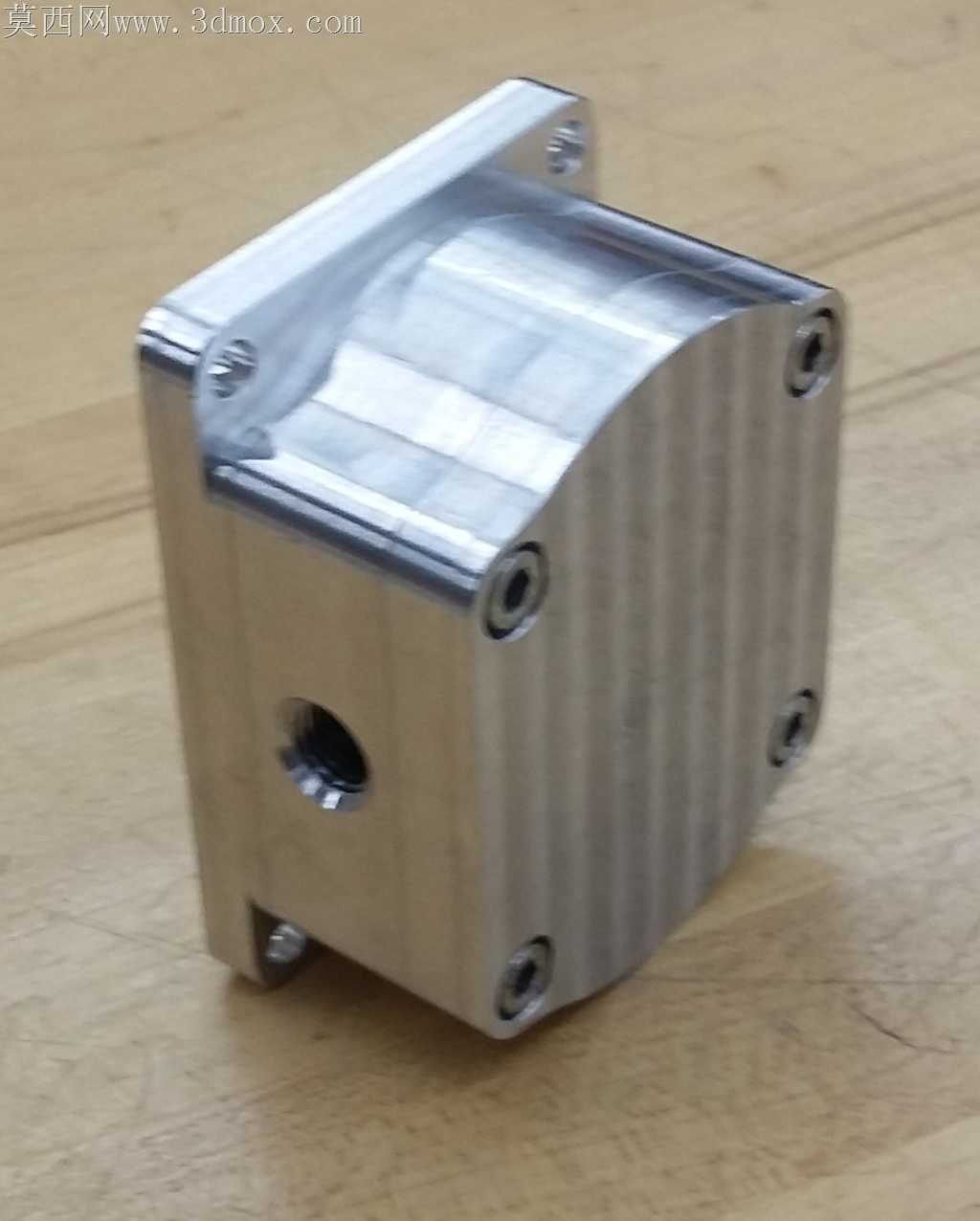

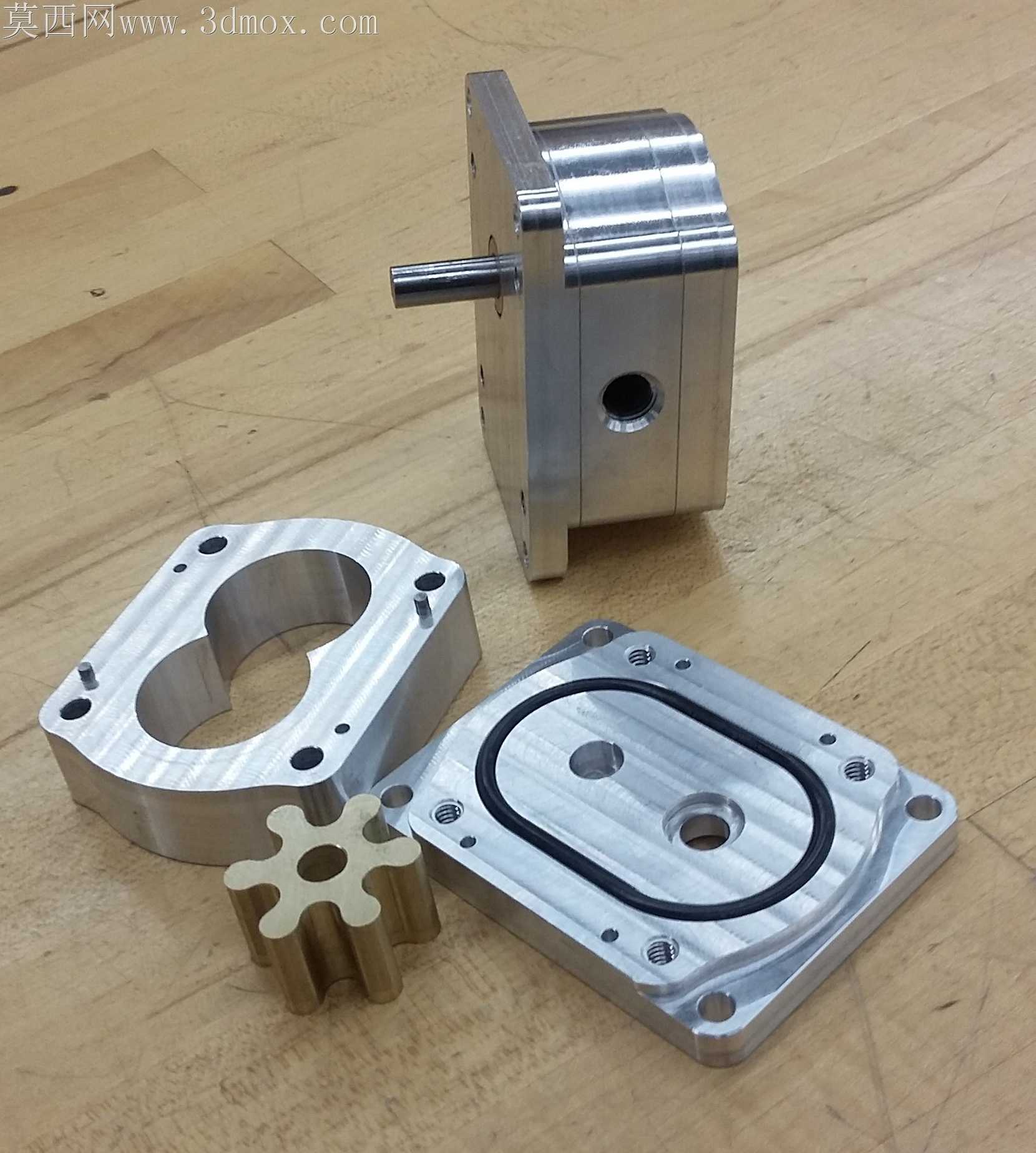

常规市售齿轮泵的壳体多为压铸成型，内腔异形曲面、定位止口的非对称结构很难在普通三轴数控铣床上完整加工，很多机械加工实训场景下，学员拿到原厂泵体测绘后，往往因为工艺避让空间不足、刀具可达性差，没法完整走刀做出成品，只能停留在测绘建模阶段。这套拆解式齿轮泵结构，从加工适配角度做了全链路的细节调整，把原本一体化压铸的泵壳拆成了泵端盖、中间容腔框板、密封隔板三个独立板式零件，所有加工面都调整为垂直于主轴的平面特征，没有倒扣、没有深腔斜壁，普通立加一次装夹就能完成单个零件的全部铣削、钻孔、攻丝工序，不用定制成型刀具，也不需要翻转变更装夹角度。齿轮部分特意把齿顶圆、齿根的过渡圆角做了放大处理，避开了小直径铣刀清角的工艺难点，普通键槽铣刀就能完成齿形粗精加工，齿侧间隙预留了0.02mm的研磨余量，学员加工完可以通过手工研磨调整啮合间隙，直观感受容积效率和齿轮侧隙的对应关系。密封槽开在隔板的平面上，没有设置在筒状壳体内壁，铣槽时不用伸长刀杆规避振纹，O型圈的装配也不用克服内壁摩擦力，不会出现密封圈切边的装配隐患。进出油口直接在端盖平面上加工出螺纹孔，省去了侧向钻孔的角度工装，所有连接螺栓的孔位都做了沉头避让，螺栓长度统一规格，不用准备多种长度的紧固件。这套结构没有做极致的液压效率优化，刻意保留了齿轮啮合的容腔变化特征，加工完成后可以手动盘轴感受困油区间的阻力变化，也能通过低压通气测试直观看到端面密封、齿顶密封的泄漏点，把抽象的液压泵工作原理转化为可触摸、可测试的实体加工成果。零件的所有棱边都标注了0.5mm的倒角要求，既避免加工后的锐边划手，也能在装配时起到导向作用，不会因为零件磕碰产生的毛刺影响装配精度。
