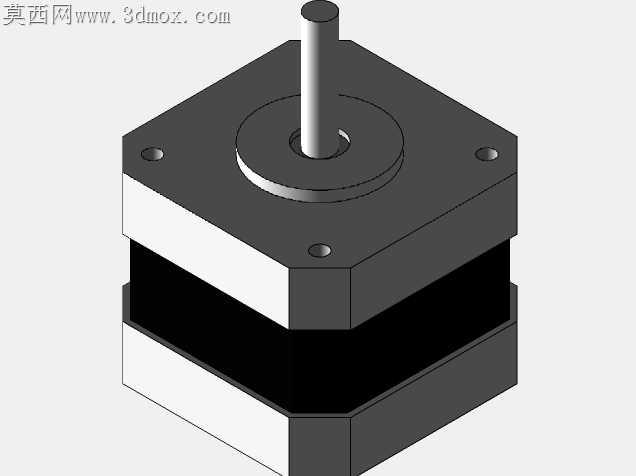

Nema17规格步进电机结构三维设计

小规格步进电机在桌面自动化设备里的装配公差问题，一直是批量组装时卡产能的核心痛点，这款Nema17步进电机的结构设计，从加工适配的角度把很多容易忽略的细节做了落地调整。端盖四个安装孔的位置度公差没有照搬通用电机的宽松标注，孔位周边做了0.2mm的沉台倒角，既避免冲压端盖时的毛刺凸起影响安装面贴合度，也能让装配时的螺丝顺利导入，不会出现孔位对正后螺丝拧入偏斜刮伤螺纹的问题。输出轴的轴肩位置做了细微的退刀槽优化，没有采用直角台阶结构，加工时车刀可以一次走刀完成轴径切削，不用额外换刀清根，既降低了轴类零件的加工工时，也避免直角台阶处的应力集中，长期带负载启停时不会出现轴根断裂的隐患。电机本体的层叠结构没有做多余的曲面装饰，定子外壳的拼接缝预留了0.05mm的涂胶槽，组装时厌氧胶可以均匀填充在缝隙里，不会出现胶体外溢污染端盖安装面的情况，同时也能提升壳体的防尘能力，适配桌面3D打印机、小型雕刻机这类多粉尘工况的使用需求。端盖上的轴承安装位做了微米级的过盈量设计，压装轴承时不需要额外涂胶固定，靠公差配合就能牢牢卡住轴承外圈，电机正反转切换时不会出现轴承外圈跟转的异响问题。输出轴的D型切面位置特意调整了尺寸公差，和同步轮、联轴器的配合间隙控制在合理范围，不会出现间隙过大丢步，或是过盈量太大装拆困难的问题。壳体的边角做了极小的圆角钝化处理，不是为了外观好看，而是加工端盖时冲压模具的刀口不会因为锐角应力出现崩边，大幅提升模具的使用寿命，批量生产时的零件不良率能降下来不少。出线端的位置预留了护线套的安装卡槽，不用额外打胶固定护线套，组装时直接卡入即可，既提升了装配效率，也能避免线材拉扯时焊点受力脱落。这些细节没有做夸张的结构创新，全是从实际加工、装配、使用的环节里抠出来的调整，每一处改动都对应着生产或使用里的实际问题，没有多余的设计冗余。
