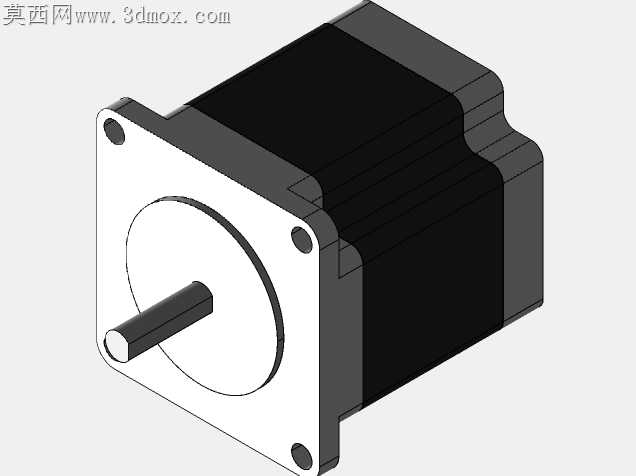

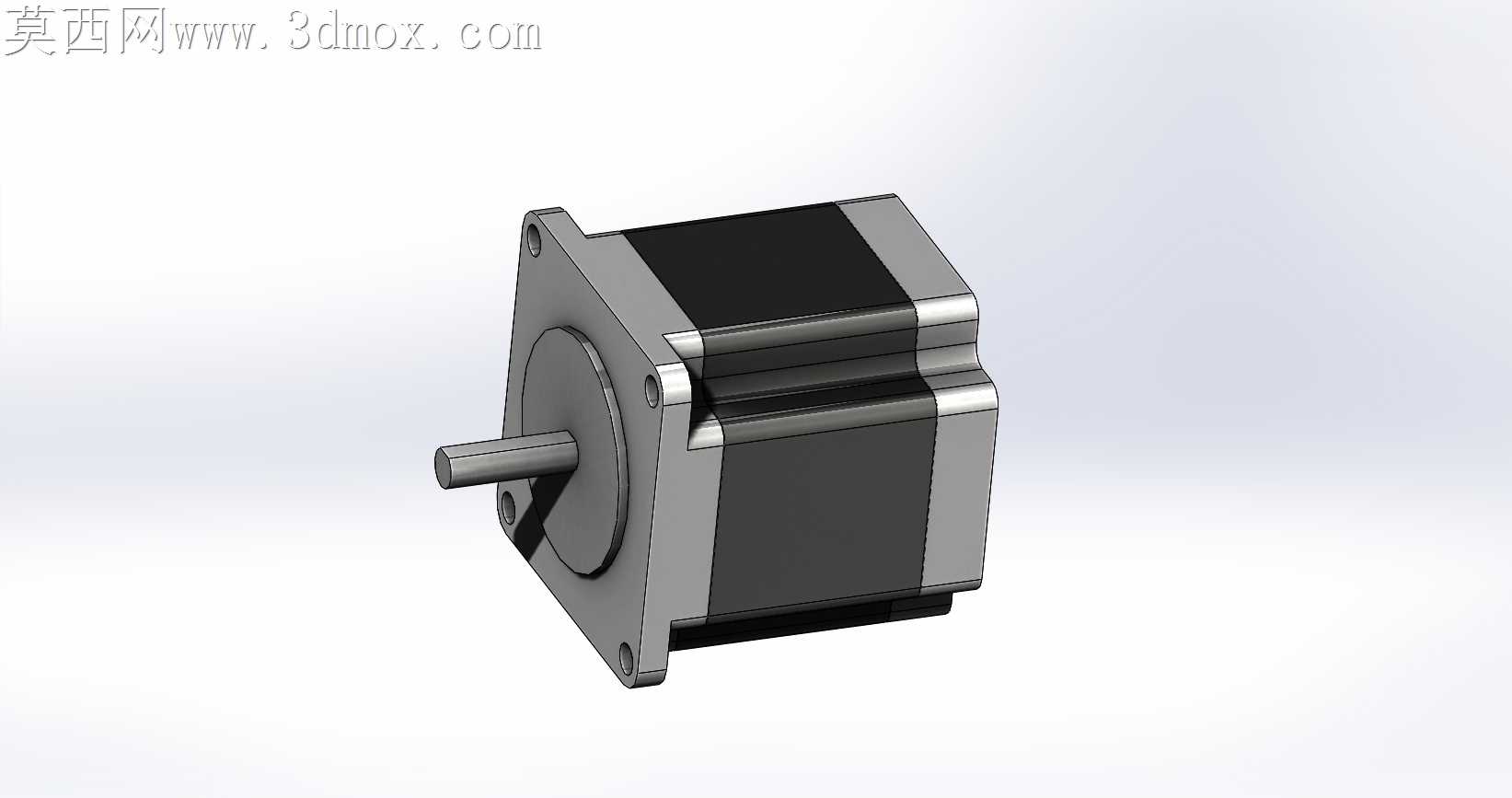

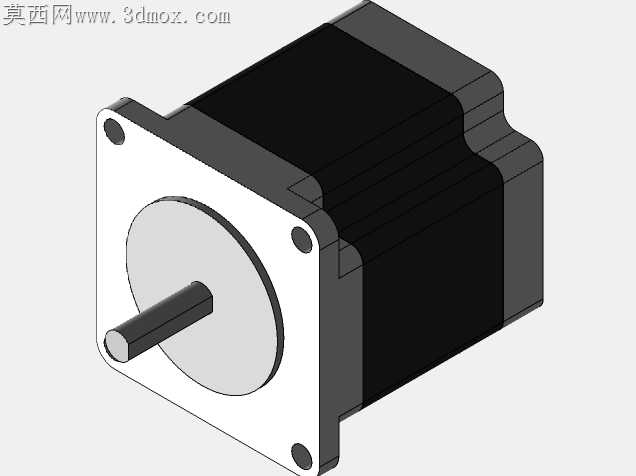

NEMA23规格步进电机高精度三维数模

步进电机在自动化产线、数控设备的实际装配中，常出现安装止口公差偏移导致输出轴同轴度超差、端盖固定孔位与安装座不匹配的问题，这类问题往往在样机试装阶段才会暴露，轻则反复返工修配安装面，重则导致电机运行时轴承受额外径向力，长期运行出现异响、丢步甚至轴承过早损坏。这款NEMA23步进电机的三维数模，在结构还原阶段就充分考虑了加工适配的核心需求，没有只做外观层面的曲面堆砌。输出轴的轴径公差带、轴伸长度的基准标注都严格对应量产零件的加工精度要求，前端盖的安装止口做了0.02mm的公差带模拟，数模里预留的止口配合间隙刚好匹配常用安装座的加工公差范围，避免过盈装配导致端盖变形，或是间隙过大引发的同轴度偏差。机身叠片部分的层叠结构没有做简化的整块拉伸处理，还原了硅钢片叠压后的实际棱边倒角，这个细节看似无关紧要，实际在做装配干涉检查时，能准确判断电机与周边走线槽、传感器支架的最小安全距离，不会因为数模简化把叠片的圆角做成直角，导致实际装配时出现零件刮蹭。后端盖的出线口位置做了实际走线的空间预留，数模里模拟了常规动力线的弯折半径，能直接在装配环境里验证线缆弯折后是否会与机身后侧的安装结构干涉，不用等到实物接线时才发现出线空间不足。端盖上的四个固定沉孔，数模里还原了沉头深度的实际尺寸，能直接验证所用内六角螺丝的拧入深度是否足够，不会出现螺丝过长顶到内部绕组、或是螺丝过短固定力不足的问题。输出轴上的D型切面位置与尺寸也完全对应实物，做联轴器装配模拟时，能准确计算顶丝的压紧位置，避免顶丝压到轴的圆弧面导致锁紧失效。做散热仿真时，机身外壳的散热筋结构没有做省略，能准确模拟电机长时间运行时的表面温度分布，提前判断周边是否需要预留散热空间，或是是否需要额外加装散热风扇。这类面向加工适配的数模，和仅用于展示的外观模型最大的区别，就是每一处结构细节都对应实际生产、装配环节的校验需求，能在设计阶段就把大部分试装会遇到的问题排查掉，减少实物打样的迭代次数，降低样机调试的时间成本。
