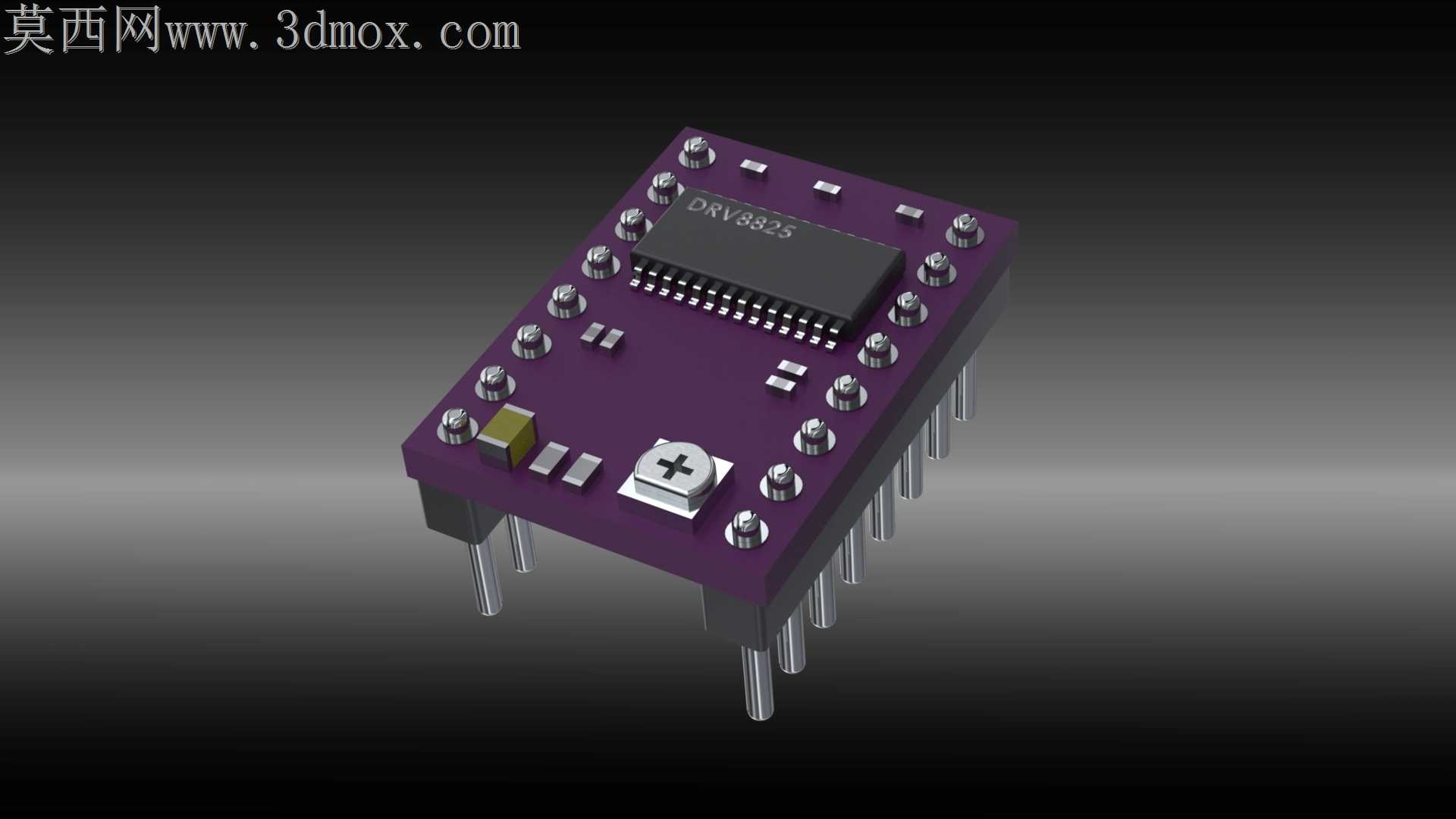

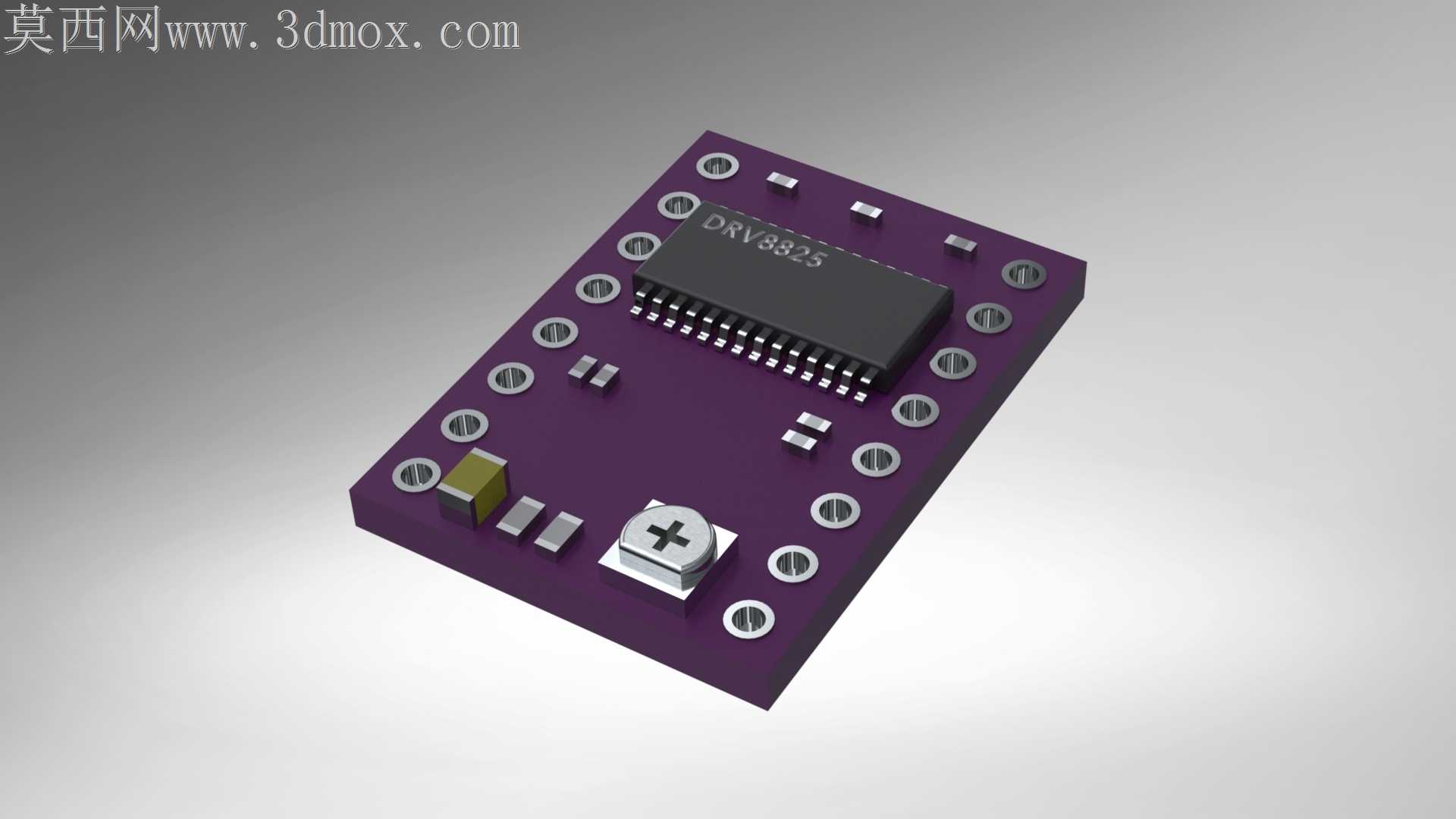

DRV8825步进电机驱动控制板结构设计

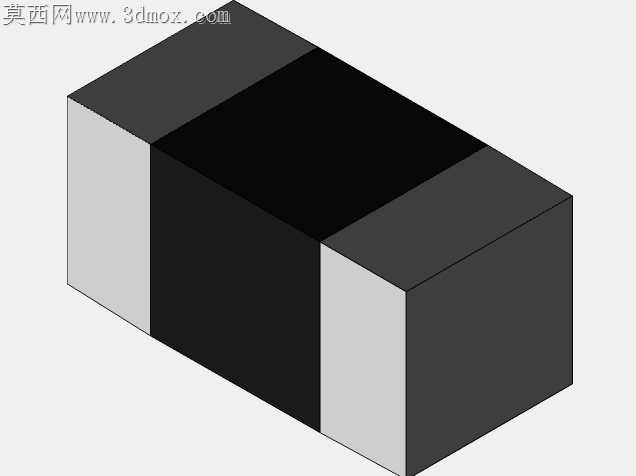

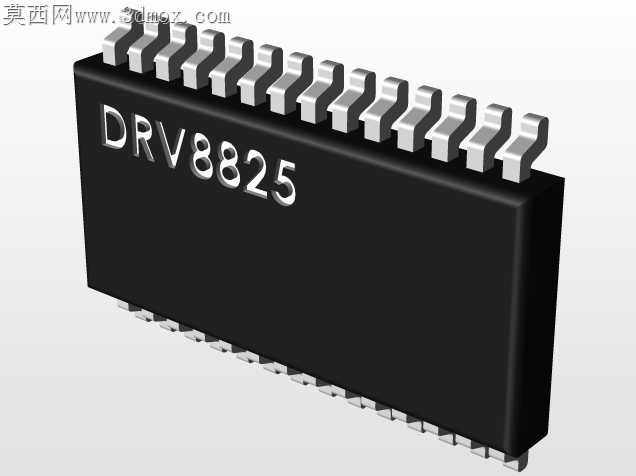

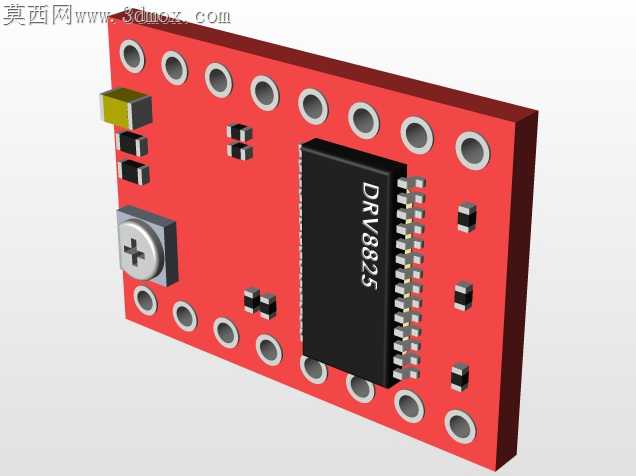

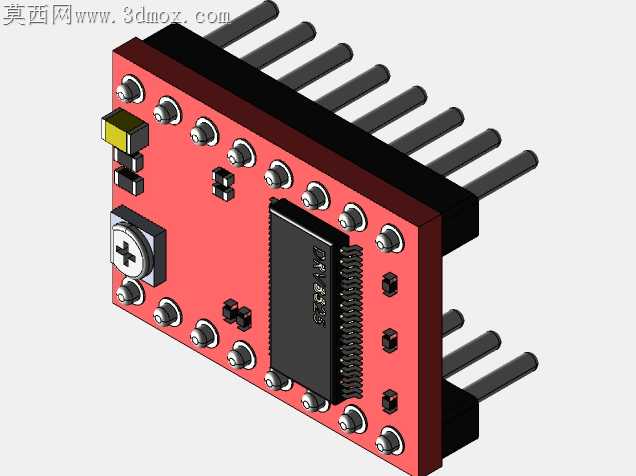

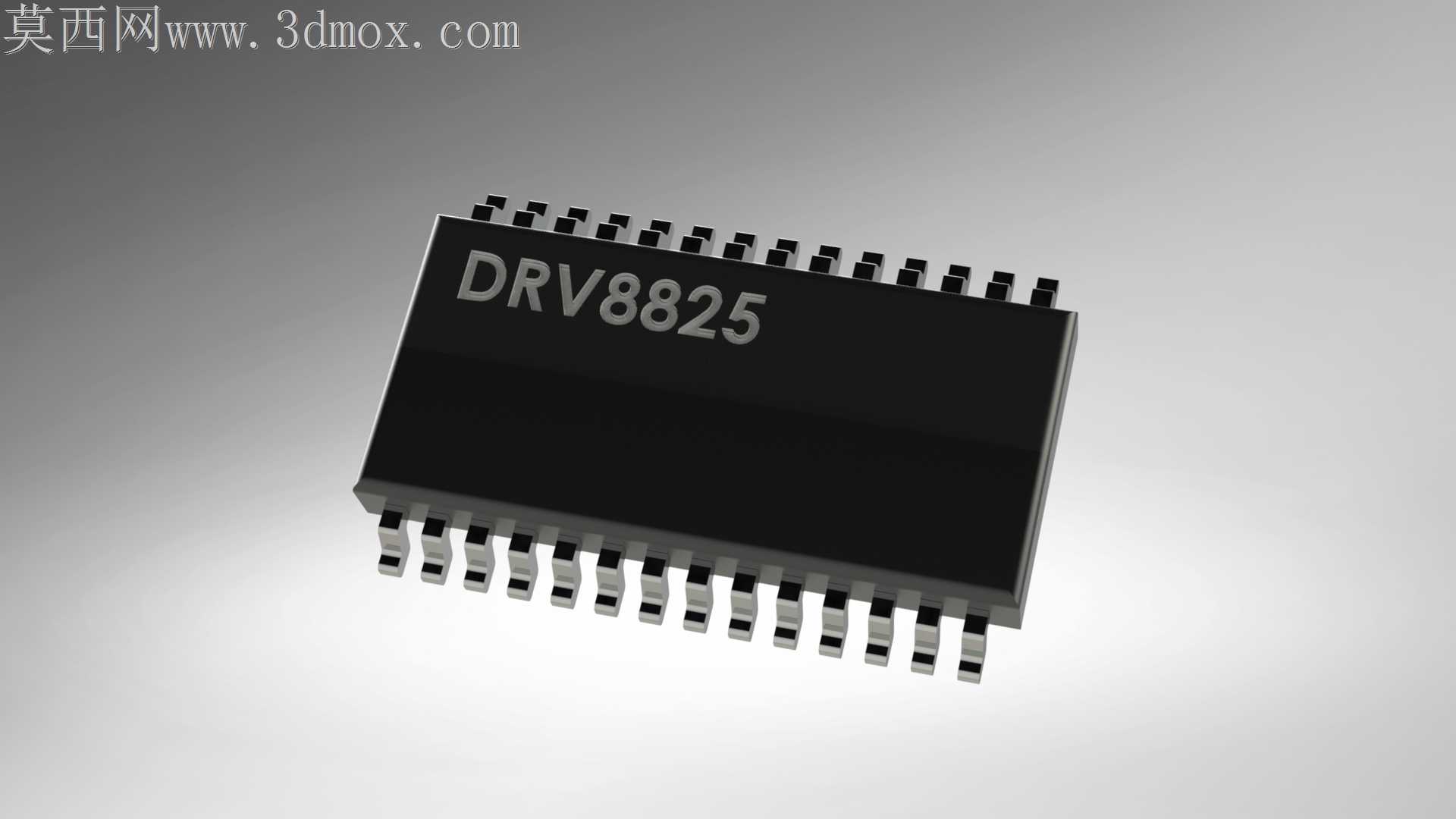

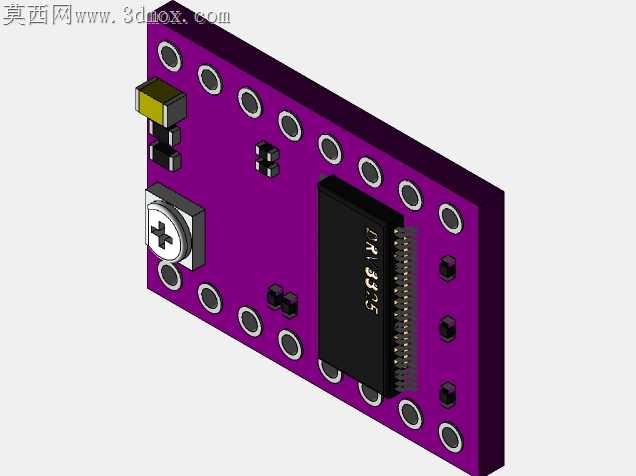

小尺寸步进驱动板量产时最容易踩的坑，是直插排针与贴片芯片的共面度偏差——紫油阻焊的PCB基材在回流焊过程中会出现0.03-0.07mm的翘曲，若排针焊盘与主芯片散热焊盘的阻焊开窗没有做梯度补偿，过炉后排针会出现虚焊，插装到控制主板时会出现个别引脚接触不良，带载运行时随机丢步。这块驱动板的PCB铺铜特意在主芯片DRV8825的散热焊盘下方做了网格状镂空，没有用整面铺铜直接连接焊盘，避免回流焊时焊锡受热不均导致芯片浮高，芯片底部的散热过孔做了塞油处理，不会出现焊锡从过孔漏到板底粘住治具的问题。板载的电位器安装位预留了0.15mm的侧向公差，电位器引脚焊盘做了泪滴加固，调试时反复拧动调节电流也不会扯掉焊盘。贴片电容电阻的排布全部顺着过炉方向摆放，没有出现垂直于过炉方向的元件两端焊盘受热不均导致的立碑问题，钽电容的极性丝印特意做了放大处理，SMT贴片时视觉识别不会出错。直插排针的焊盘做了椭圆形加长设计，手工补焊时焊锡能顺着焊盘充分浸润引脚，不会出现虚焊假焊。板边的定位孔做了非金属化处理，安装到散热支架时不会出现焊盘被螺丝压掉的问题，定位孔周围3mm范围内没有走信号线，避免螺丝压破阻焊层造成信号短路。主芯片的电源引脚旁就近布置了100nF的去耦电容，走线长度控制在2mm以内，能有效滤除电机启停时的电源尖峰干扰，不会出现芯片误触发过流保护的问题。步进信号输入的走线做了等长处理，脉冲与方向信号的走线长度差控制在0.5mm以内，高速运行时不会出现信号时序偏差导致的失步。功率回路的走线宽度做了加宽处理，能承载2A以上的持续电流，长时间带载运行时走线温升不会超过15K，不会出现阻焊层发黄脱落的问题。电位器的调节方向特意朝向板边，不用拆下驱动板就能直接用螺丝刀调节输出电流，调试时不用反复拆装板件。
