FDM3D打印机前引导轮轴承组件结构

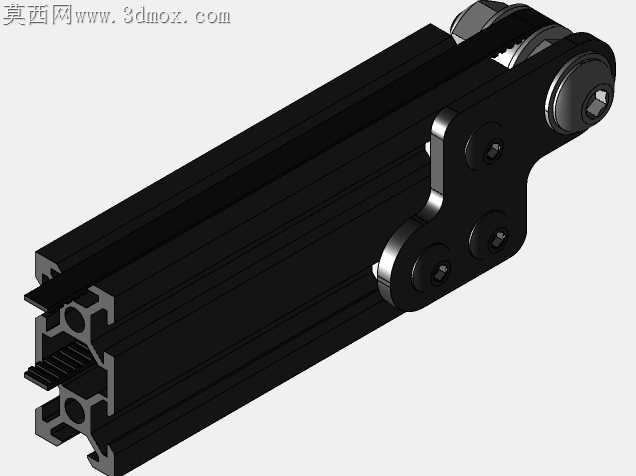

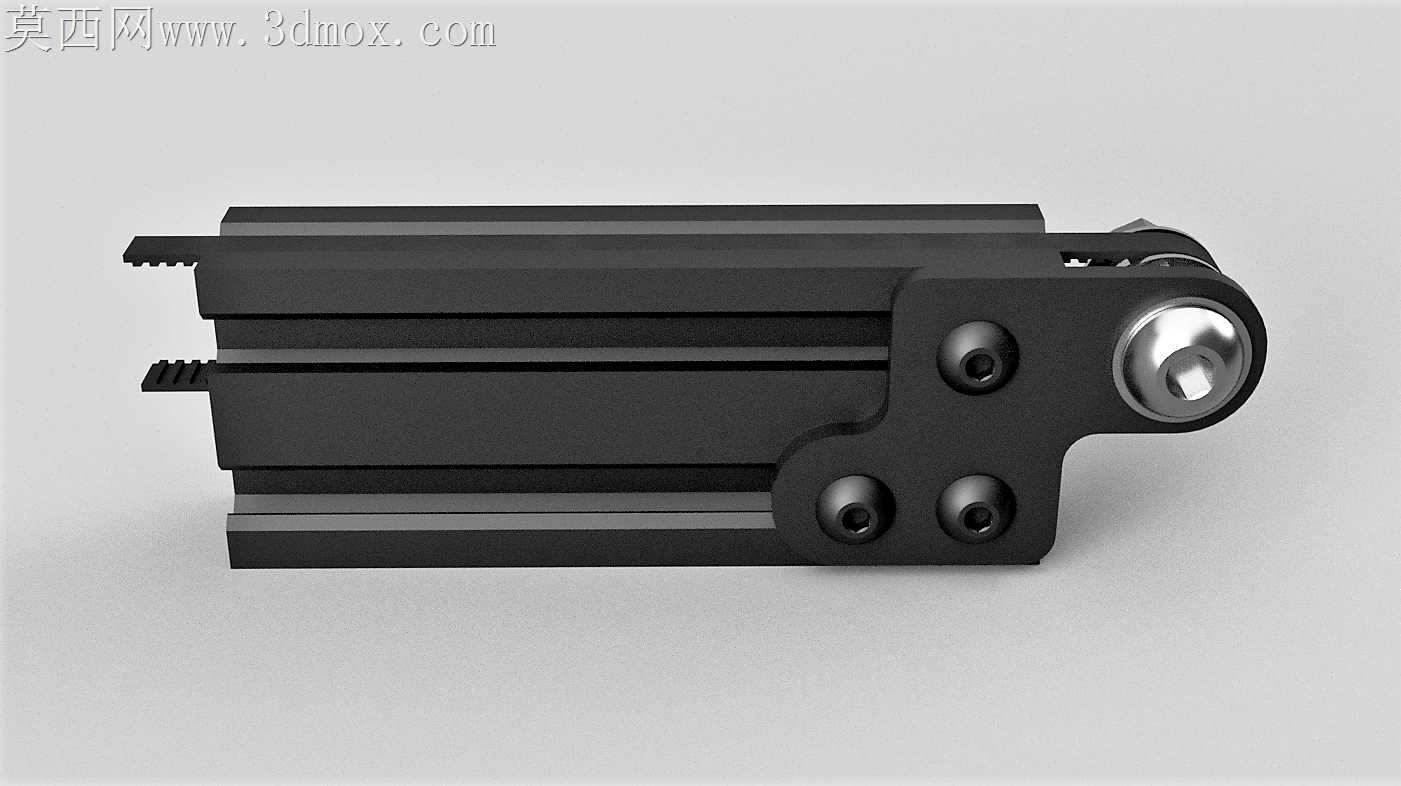

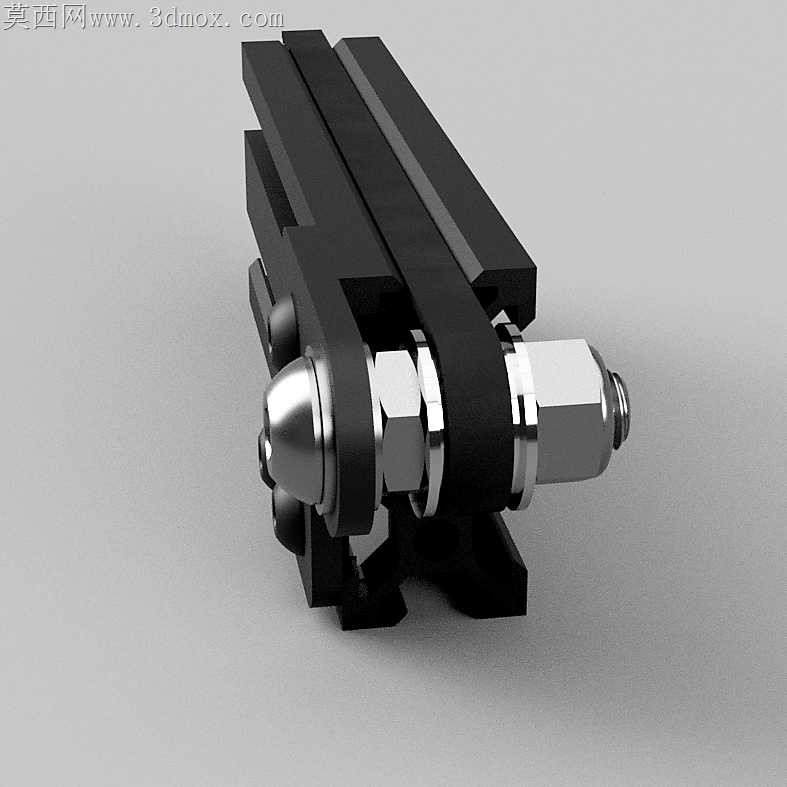

桌面级FDM设备的X轴传动端，最容易被忽略的装配隐患藏在前引导轮的轴承配合位——很多DIY机型跑满两百小时后出现的层纹偏移、皮带跳齿，根源不是同步带张力不够，是导轮轴与轴承内圈的配合公差留得太随意，冷机状态下预紧合适，连续打印三小时以上喷头热量顺着铝型材传导到轴端，金属件微幅膨胀后轴承内圈出现蠕变，慢慢把轴上的定位顶丝顶松，导轮出现径向窜动，皮带的包角就会出现周期性波动。这套组件的设计刚好戳中这个痛点，轴承两侧的锁紧螺母没有用常规的薄型防松螺母，而是选了带尼龙圈的厚型六角螺母，外侧还加了一个球面调节垫，哪怕安装时轴端的同轴度有零点几毫米的偏差，球面垫能自动补偿角度，不会让轴承内外圈出现别劲的情况，长时间运转不会出现滚道偏磨。黑色的导轮座直接卡在2020铝型材的槽内，没有额外打定位孔，靠两侧的夹紧螺栓抱紧型材，安装时不用反复测量孔位，调整皮带张力的时候只需要松掉夹紧螺栓就能滑动导轮座，比那种靠单独张紧轮的结构省了至少三个零件。导轮本身的型面做了微弧处理，不是常见的直槽，同步带落在槽里的时候两侧边缘不会被硬棱刮蹭，很多用直槽导轮的机型，皮带用久了两侧会起毛掉屑，碎渣卡在轴承里会让导轮转动卡滞，这个弧面槽能让皮带始终居中，不会出现偏磨。轴端的锁紧结构没有用顶丝直接顶在光轴上，而是在轴上铣了一个小平面，顶丝落在平面上，哪怕轴受热膨胀，顶丝也不会顺着光轴的圆弧面滑开，预紧力不会衰减。轴承和导轮座的配合位选了过渡配合，安装时不用硬敲，用常温压入就能装到位，后期维护拆换轴承的时候也不会把座子的孔撑大，很多廉价机型的导轮座用塑料材质，拆两次轴承孔就松了，这套结构的座子用金属材质，配合公差留得合理，反复拆装也不会出现间隙。实际装配的时候要注意，两侧的螺母不要一次性锁死，先把导轮转动到最顺滑的状态再逐次上紧，球面垫的存在允许一定的安装误差，不用刻意追求轴的绝对垂直，只要导轮转动没有卡滞，皮带运转时不会出现啸叫就算到位。这种结构没有多余的花哨设计，每个配合位的公差选择都对应实际使用中会出现的问题，没有为了建模好看加没用的装饰特征，所有的倒角、让位槽都是为了装配时不刮手、不蹭皮带，哪怕是新手照着装配，也不容易装出别劲的状态，长时间高负载打印也能保持传动的稳定性，不会因为导轮的小问题导致整版打印件报废。
