车床顶尖定位支撑组件结构设计

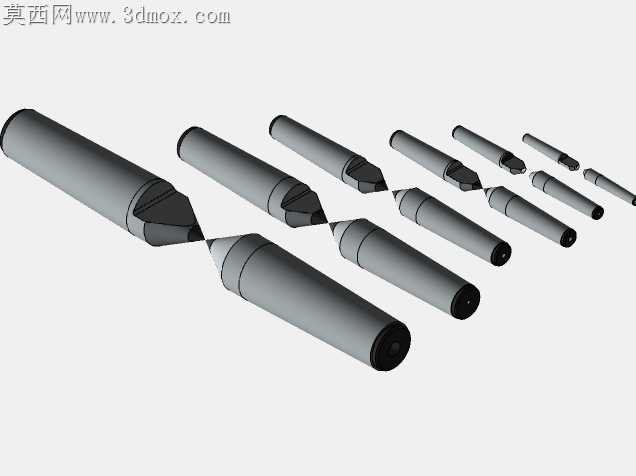

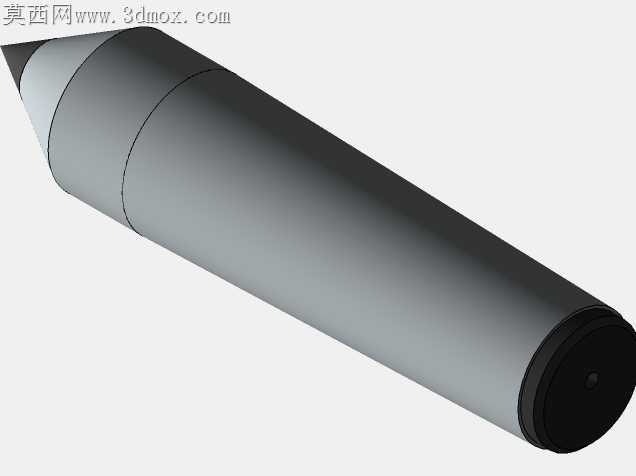

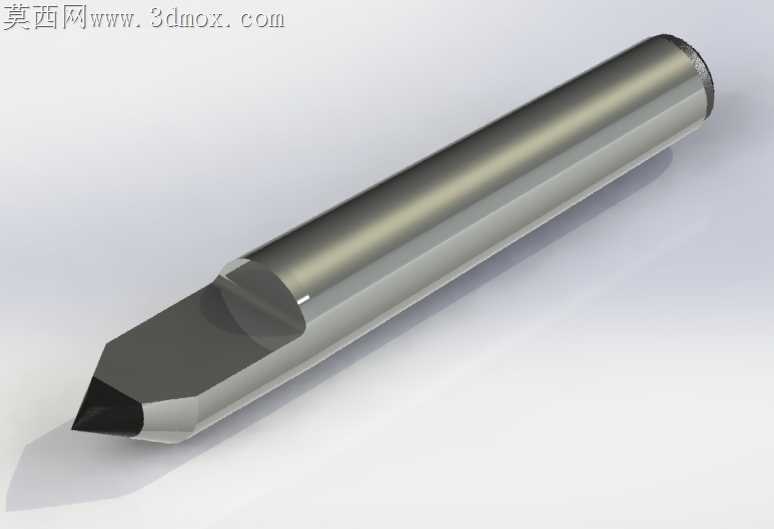

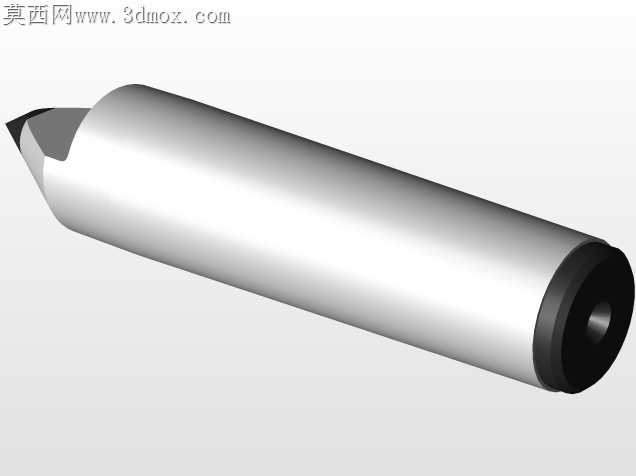

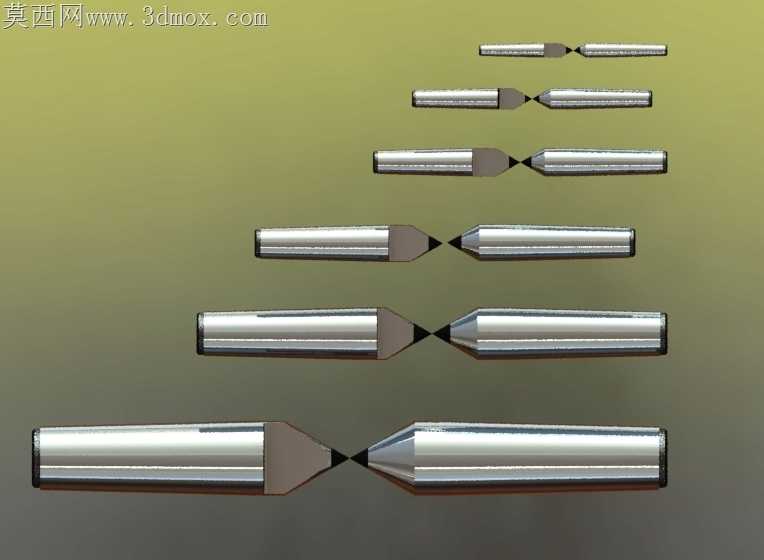

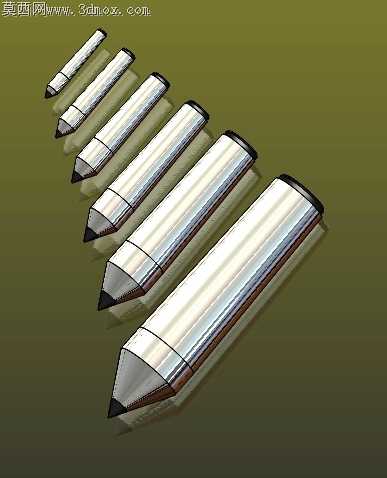

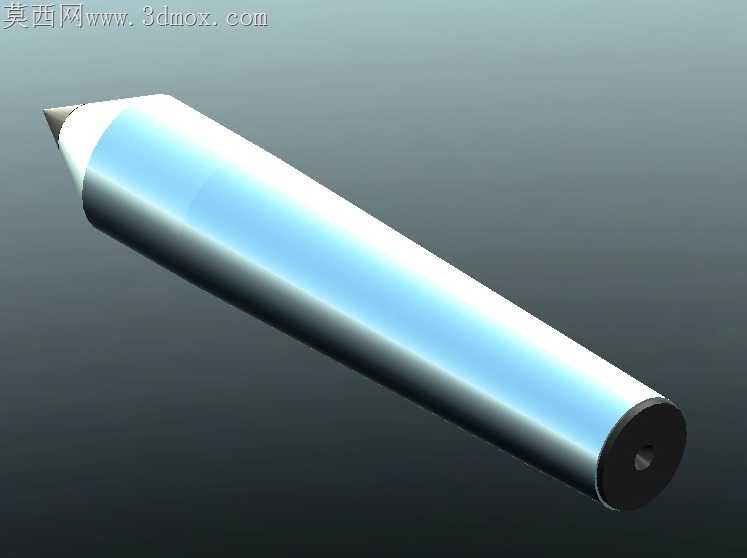

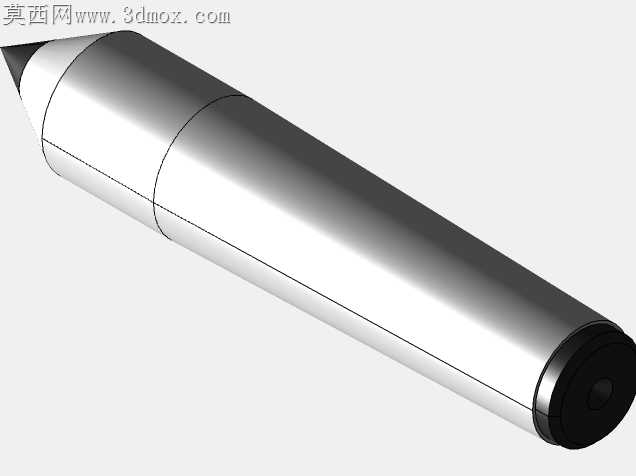

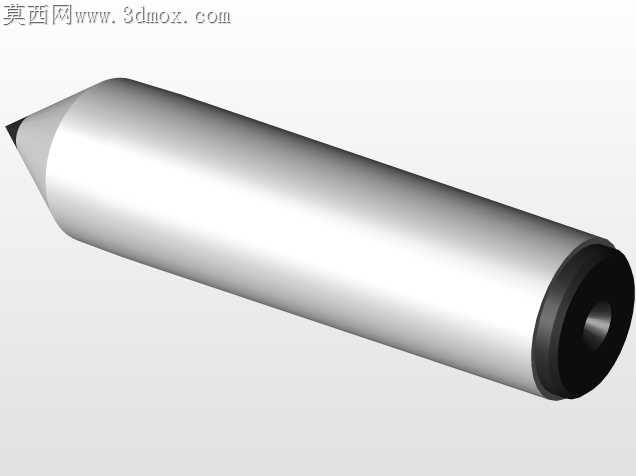

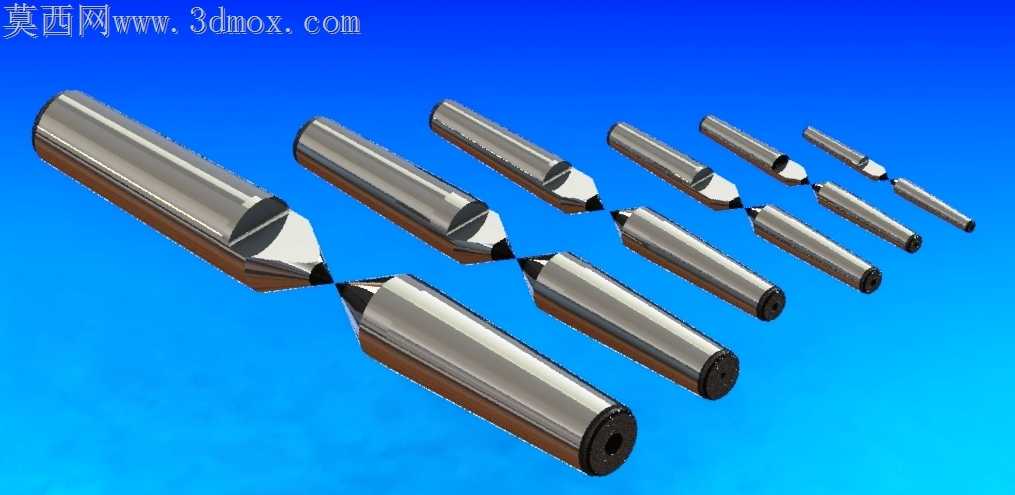

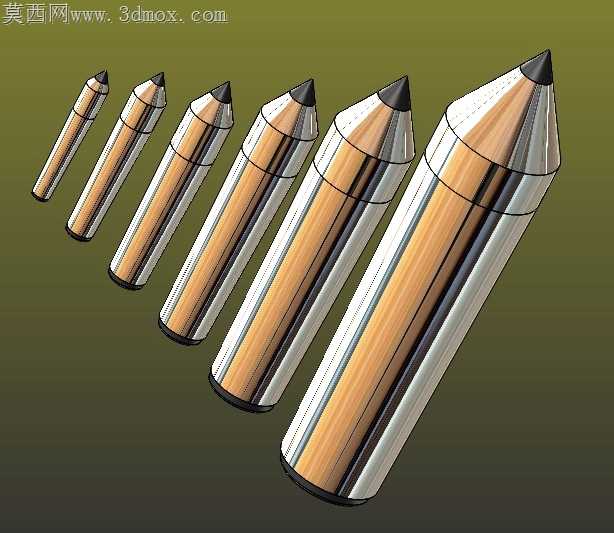

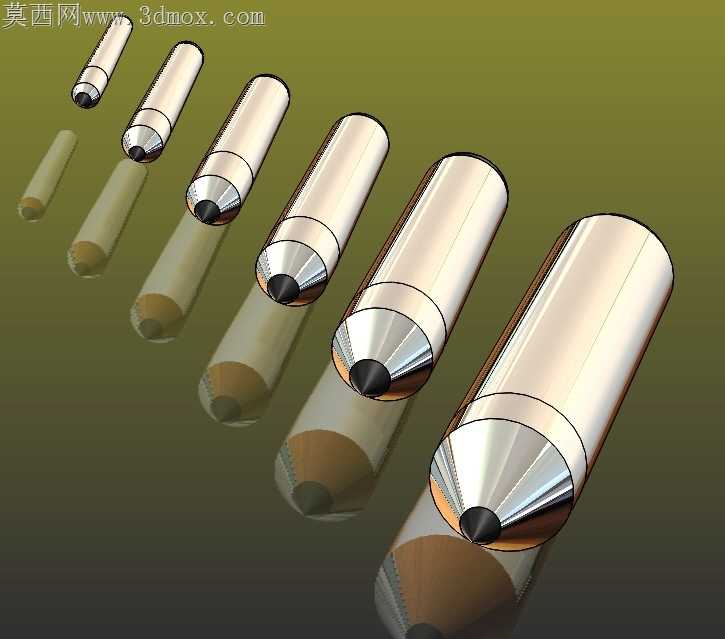

轴类零件车削加工时，长径比超过4的工件极易在径向切削力作用下出现让刀振颤，轻则表面粗糙度超差出现竹节纹，重则工件甩弯飞出引发安全事故，顶尖作为车床尾座端核心定位支撑元件，其结构细节直接决定加工稳定性。这套顶尖组件覆盖不同规格莫氏锥柄适配需求，从微型仪表车床适用的细径顶尖到重型车床承载大吨位工件的粗柄顶尖，每款的锥面配合角度都做了公差收敛处理，锥柄与尾座套筒的贴合面控制在85%以上，避免高速旋转时出现锥面打滑研伤。顶尖头部的60度锥角做了0.02mm的倒棱修正，既避免尖角磕碰崩损，又能保证与工件中心孔的接触面积稳定，不会出现点接触导致的定位偏移。硬质合金镶片与顶尖基体的过盈配合量经过反复校核，过盈量太小会在重切削时出现镶片松脱，过盈量太大又会导致基体端部应力集中开裂，最终选定的配合公差能兼顾连接强度与抗冲击性能，断续切削时也不会出现镶片碎裂。顶尖尾部的扁尾结构做了圆角过渡处理，避免敲击装卸时出现应力断裂，不同长度规格的顶尖对应不同的工件悬伸长度，加工细长轴时选用长规格顶尖减少尾座伸出量，提升整体支撑刚性，短规格顶尖则适配短轴类零件的快速装夹，减少尾座进给行程。顶尖外圆的磨削粗糙度控制在Ra0.8以下，减少与尾座套筒的配合间隙，旋转时的径向跳动控制在0.005mm以内，保证加工后的工件同轴度符合IT7级精度要求。每款顶尖的中心都设计了减重孔，在不降低整体刚性的前提下减少自身重量，降低尾座套筒的承重负载，延长尾座丝杠的使用寿命。顶尖表面做了发黑防锈处理，存放时不会因为车间潮湿环境出现锈蚀，影响配合精度。针对不同材质工件的加工需求，顶尖头部的硬质合金牌号也做了区分，加工钢件时选用韧性较好的YG8合金，加工铸铁等脆性材料时选用硬度更高的YG6X合金，减少头部磨损速度，延长顶尖的更换周期。
