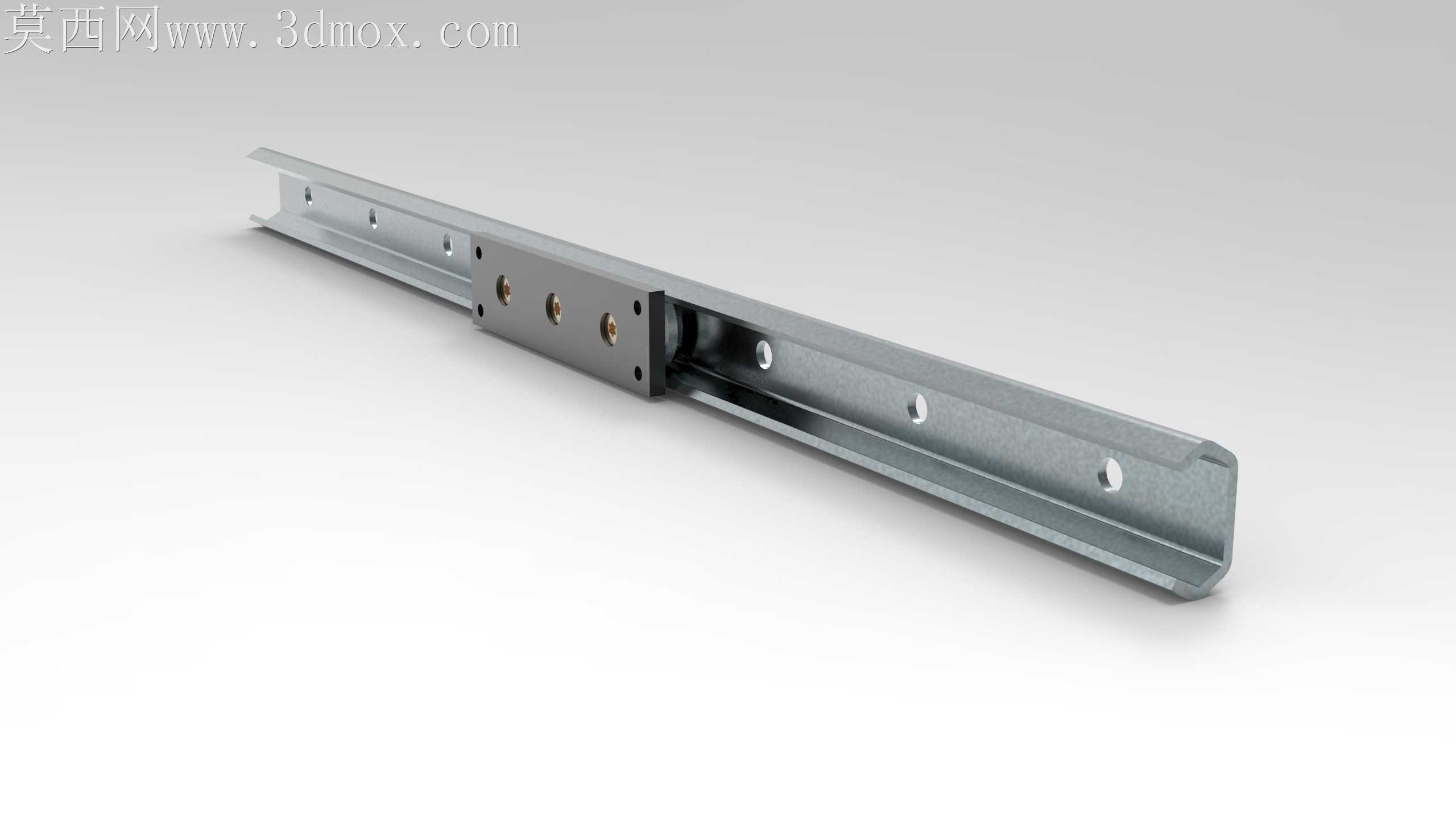

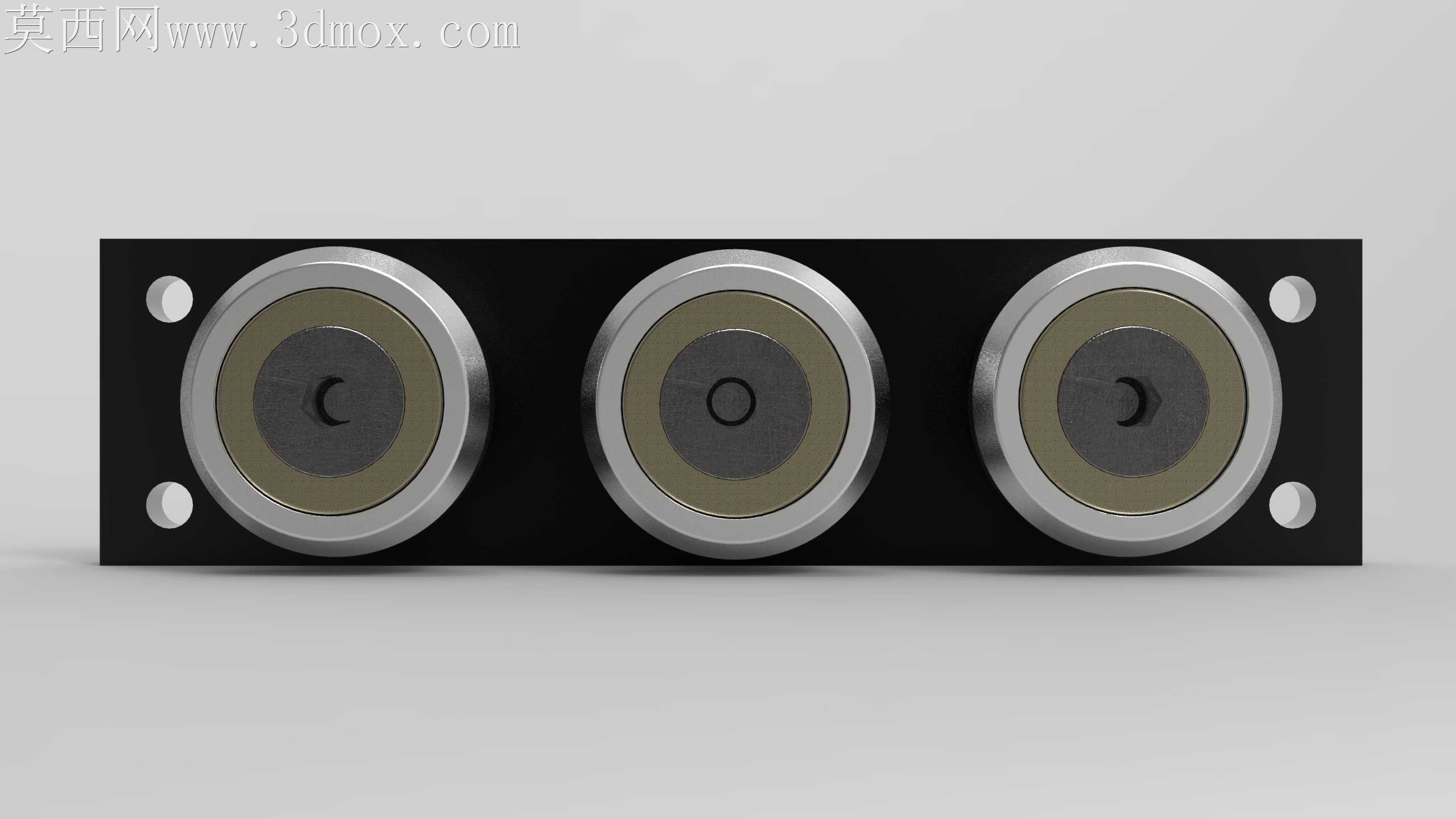

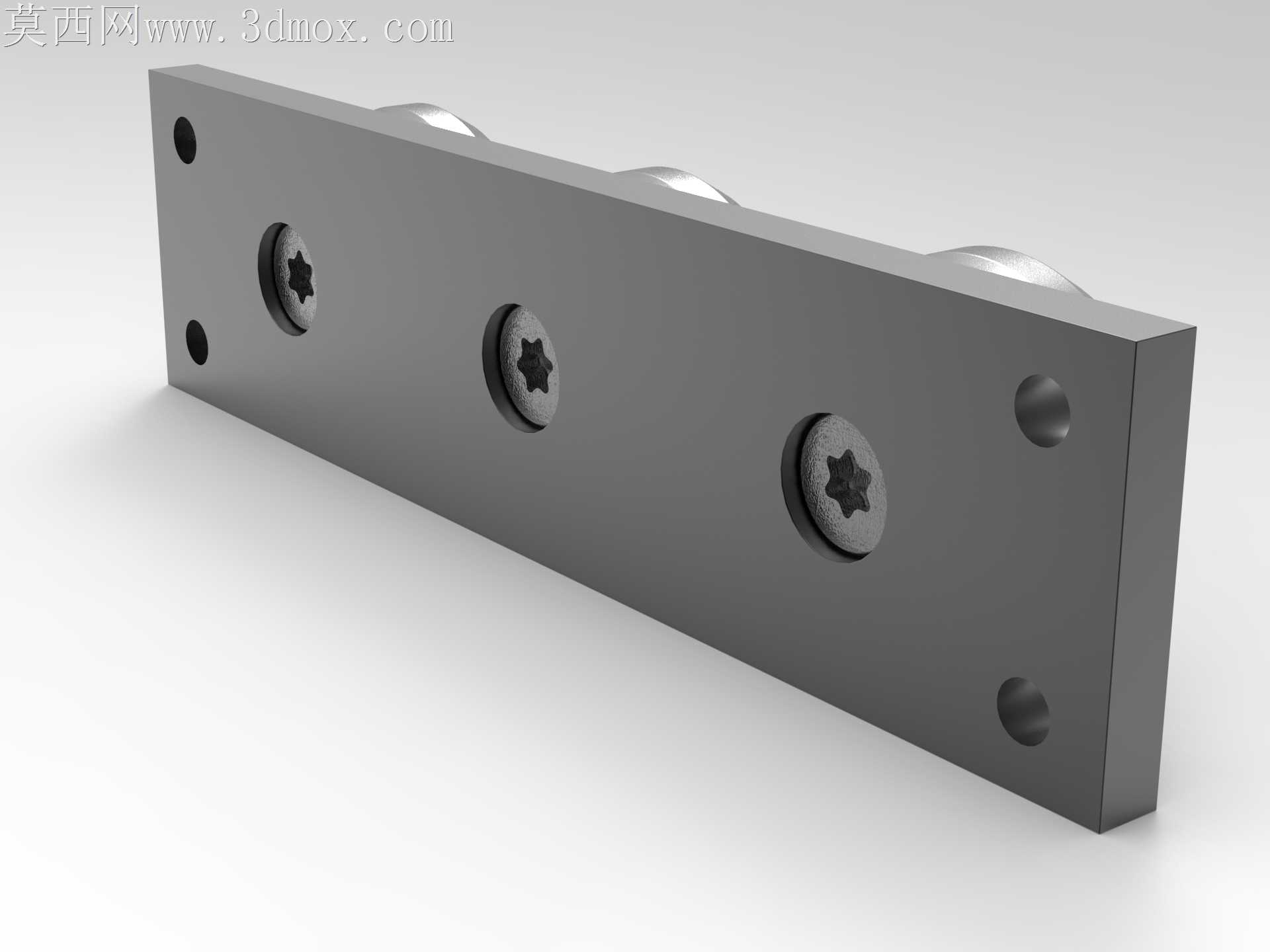

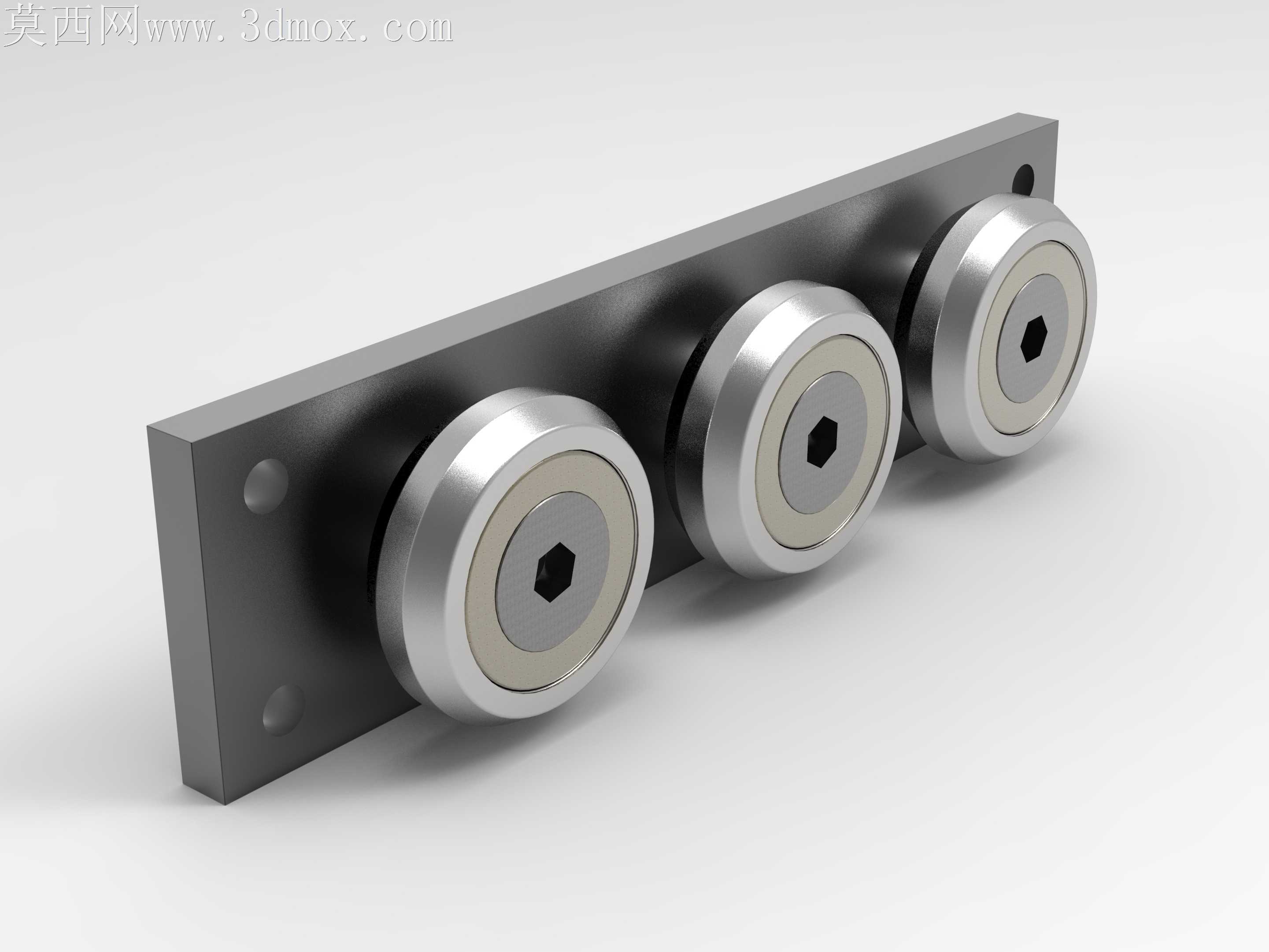

轻载型伸缩式直线滚子导轨结构设计

常规轻载直线导轨在短行程往复工况下，常因滑块与轨道的接触应力集中出现滚道点蚀，尤其是单侧受力的抽拉场景，保持架偏移带来的卡顿问题始终是加工装配阶段的高频痛点。这款导轨的滚道截面没有采用通用的圆弧直槽设计，而是在滚道两端做了1.2度的微倾角修形，滚子在行程端点不会出现硬接触冲击，哪怕装配时轨道平行度存在0.02mm的偏差，滚子也能顺着修形面平滑过渡，不会出现卡滞或啃伤滚道的情况。轨道的安装孔位做了沉头深度的差异化设计，靠近端部的两个沉孔比中间孔深0.3mm，适配不同厚度的内六角安装螺钉，避免螺钉头突出轨道表面干涉滑块运行，这个细节在现场安装时能省掉不少打磨调整的工时。滑块侧面的预紧调节螺孔没有做通槽设计，而是采用盲孔加铜垫的结构，调节预紧力时不会因为螺钉顶穿轨道内壁导致粉尘进入滚道，在多尘的车间环境下能大幅延长维护周期。滑块端部的密封挡片采用嵌入式卡槽固定，不是常规的胶粘结构，长期往复运行不会出现挡片脱落的情况，密封唇口和轨道表面的贴合间隙控制在0.05mm，既能阻挡细微金属碎屑进入滚道，又不会产生过大的滑动阻力。轨道的型材截面在弯折处做了R0.8的圆角过渡，没有采用直角弯折，冷拉成型时不会出现应力集中导致的型材变形，后续校直工序的余量可以控制在0.1mm以内，大幅降低精加工的去除量。滑块内部的滚子保持架采用分段式设计，每段容纳5颗滚子，段与段之间留有0.1mm的间隙，温度变化产生热胀冷缩时，保持架不会因为膨胀挤压出现变形卡滞，在-10℃到60℃的工况区间内都能保持顺畅运行。轨道表面的氧化层厚度控制在8-12μm，没有做过厚的喷涂处理，避免涂层厚度不均影响滚道的尺寸精度，安装基准面的粗糙度达到Ra1.6，不需要二次打磨就能直接贴合设备安装面，省掉现场配研的工序。
