滚珠式直线滑动导轨球轴承结构设计

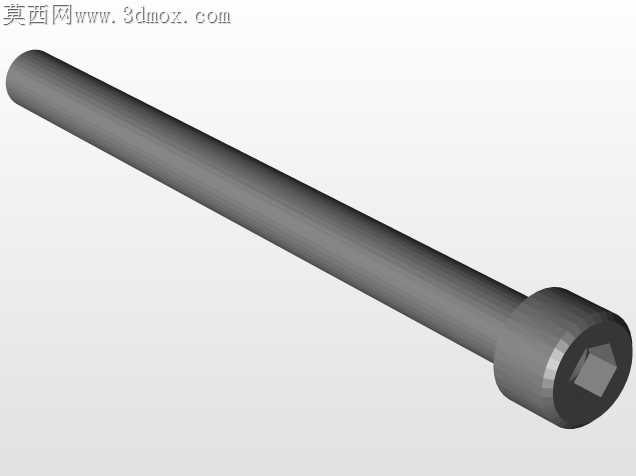

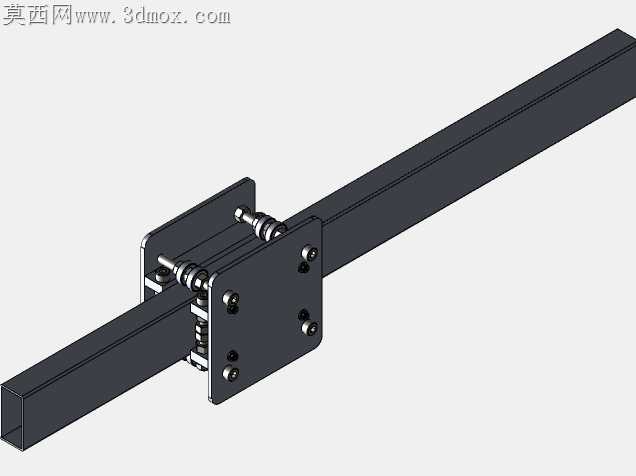

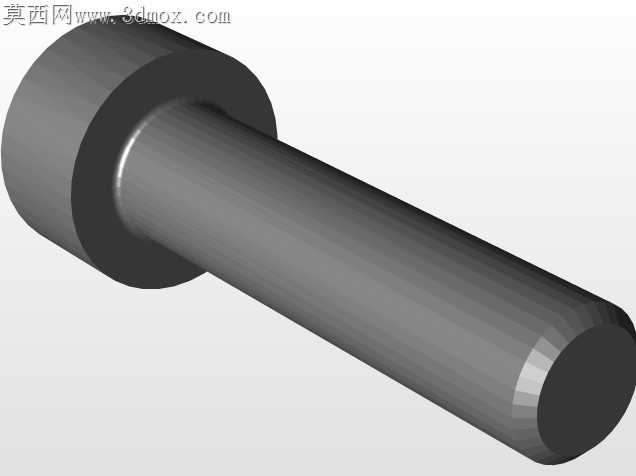

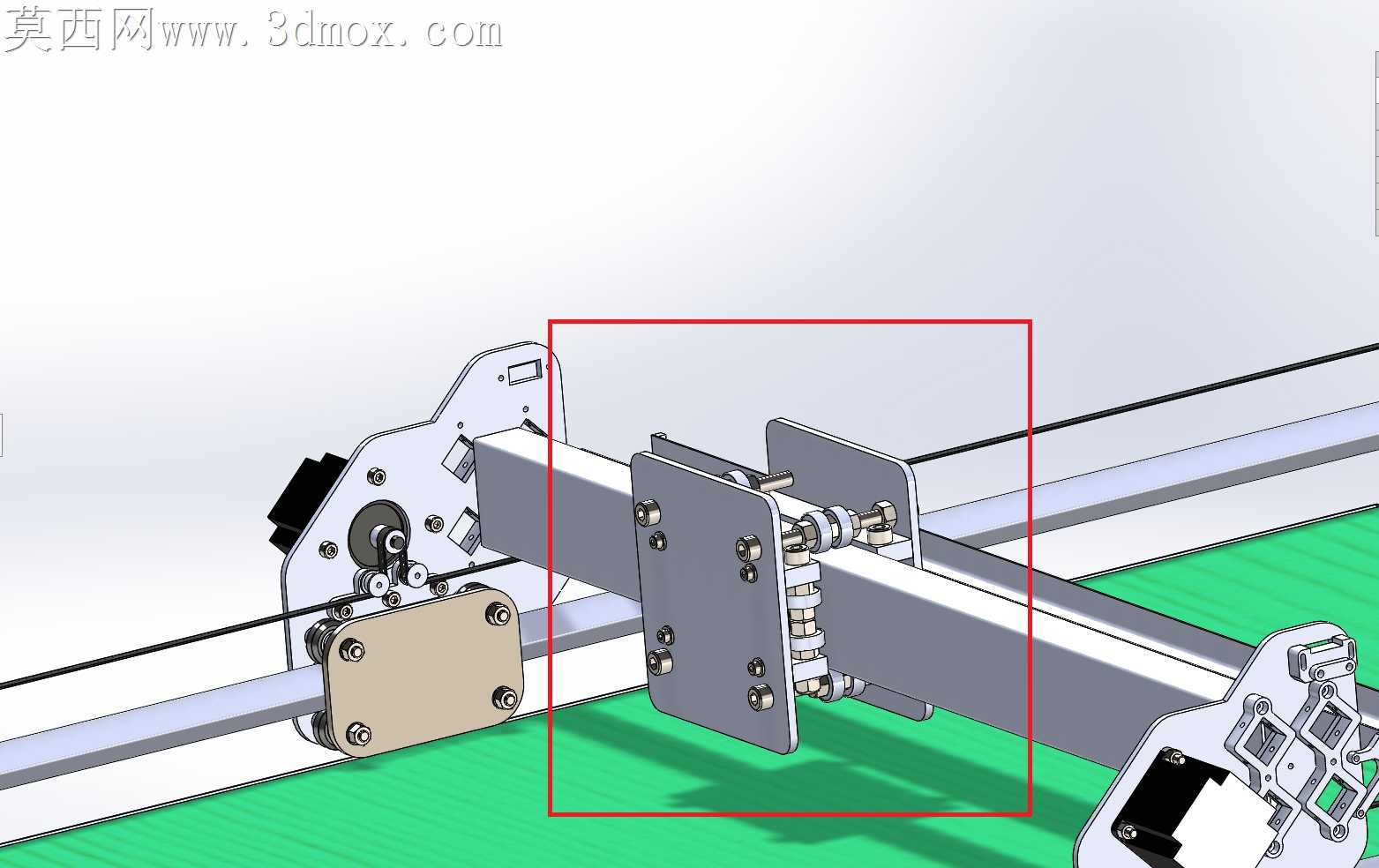

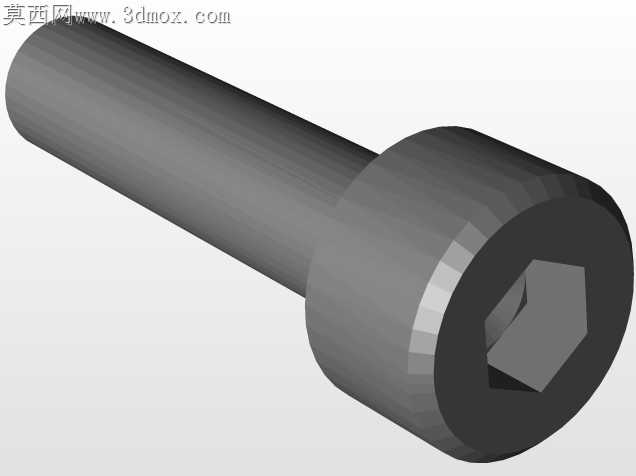

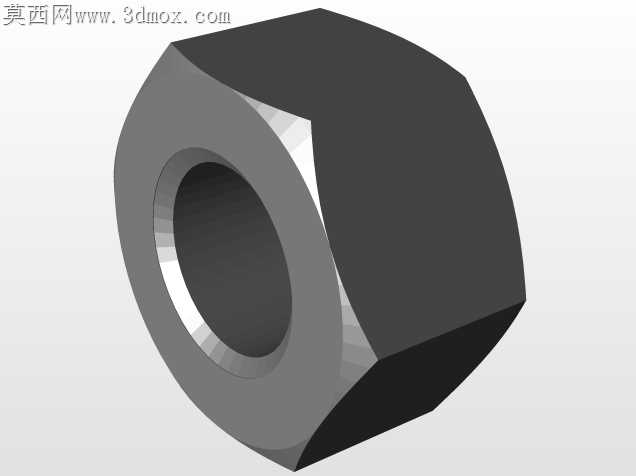

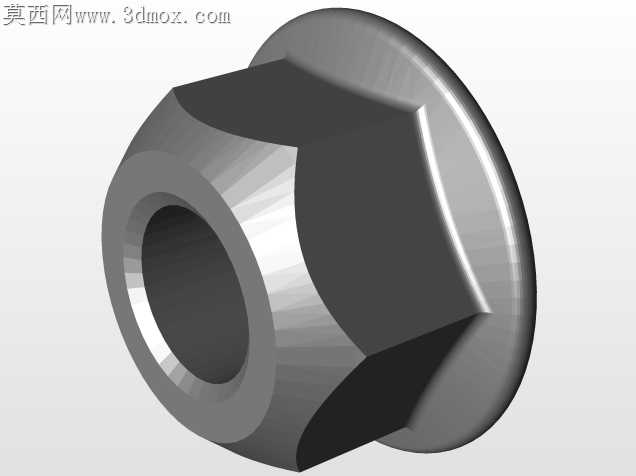

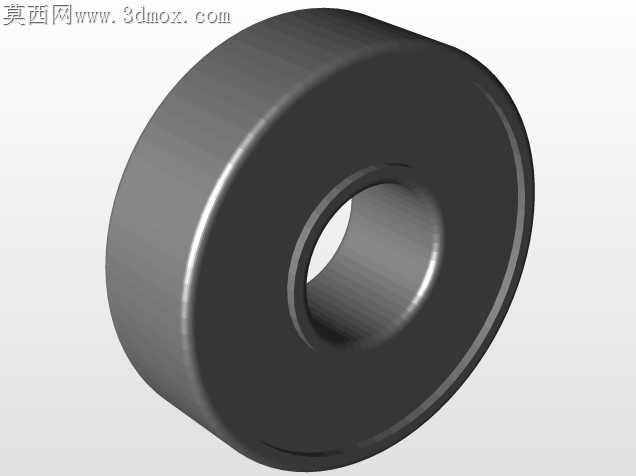

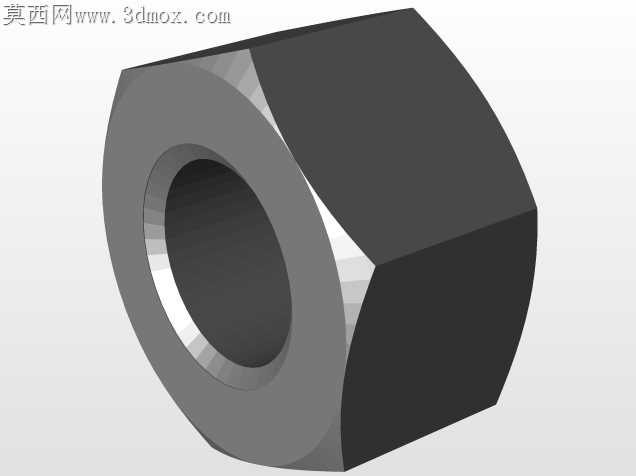

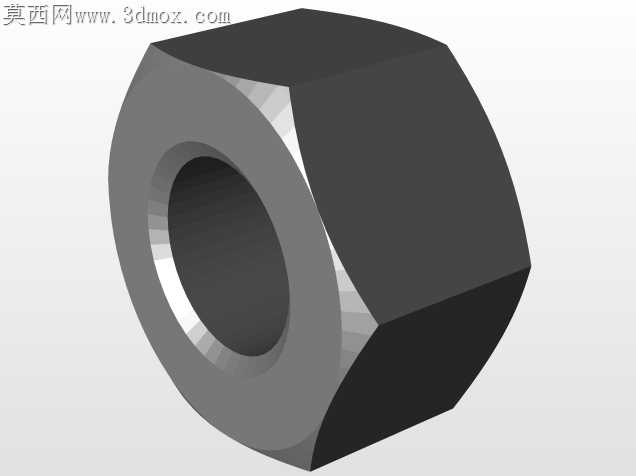

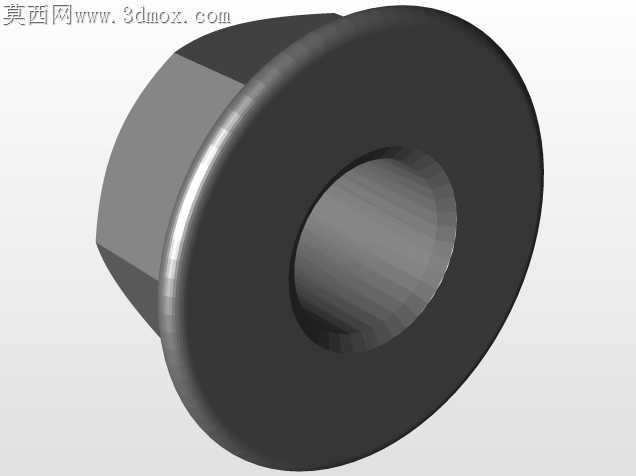

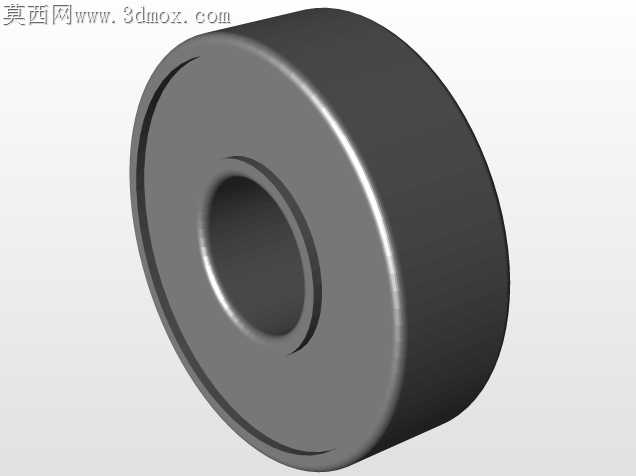

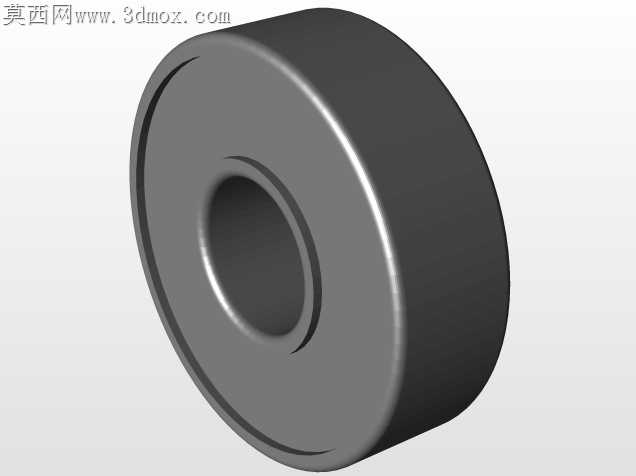

常规光轴导轨在长行程印刷设备往复运动场景下，常出现滑块卡滞、预紧力衰减过快的问题，根源在于滚珠与轴面接触应力集中，保持架在高速往复时易出现窜动偏移，这套结构针对这类现场痛点做了针对性的结构调整。滑块安装板采用分体式锁紧设计，没有采用常见的整体式滑块座，而是将安装基面与滚珠保持架座做成分离结构，安装板上的沉头孔预留了0.2mm的位置调整余量，装配时可以先预紧固定螺栓，推动滑块沿光轴全程滑动无卡滞后再完全锁死，避免了加工时安装孔位同轴度误差带来的滑动阻力骤增问题。滚珠排布采用交错等距布局，每列滚珠之间的保持架卡槽做了0.05mm的加深处理，同时在保持架两端加装了POM材质的缓冲挡片，当滑块运动到行程端点发生硬碰撞时，挡片可以吸收大部分轴向冲击力，避免滚珠直接撞击保持架端部造成的凹坑变形，延长导轨整体使用寿命。光轴与端部安装座的配合面做了小角度导入倒角，端部固定座上的紧定螺钉孔位偏离光轴中心1.5mm，紧定螺钉顶紧时会给光轴施加一个微小的向下预压力，抵消长行程光轴因自重产生的中部下垂变形，让滑块在全行程范围内的预紧力保持均匀，不会出现中段松旷、两端卡紧的问题。走线槽与滑块安装板做了一体化设计，没有额外加装拖链固定座，线缆可以直接嵌入安装板侧面的卡槽内，随滑块同步运动时不会与周边结构发生剐蹭，也减少了额外装配零件带来的累计公差。滑块侧面的润滑脂注油孔正对滚珠循环通道，注油时润滑脂可以直接顺着通道覆盖所有滚珠接触面，不需要拆解滑块就能完成日常维护，适配印刷车间多粉尘、长周期连续运行的工况需求，避免粉尘进入滚道造成的异常磨损。
