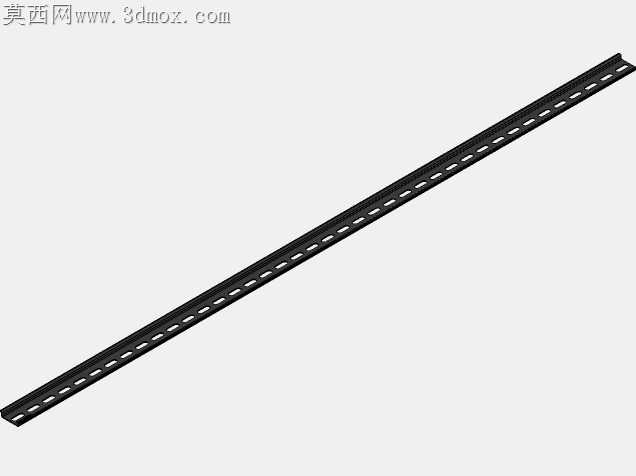

参数化DIN电气安装导轨三维设计

之前给车间做电气柜配套导轨选型的时候，总碰到标准件长度卡不上柜内安装位的问题，要么截完之后两端的安装孔位对不上梁上的预装螺柱，要么折弯边的毛刺没处理干净刮破导线绝缘层，这次做这套参数化导轨的时候，最先敲定的就是折弯处的圆角参数，特意把常规冷弯冲压容易产生撕裂的R角从0.2调到了0.35，刚好匹配1.5mm厚镀锌钢板的折弯延展率，不会出现批量冲压时边缘开裂的情况。

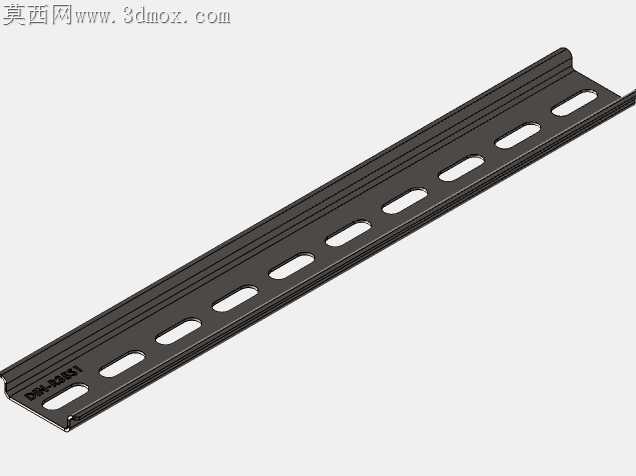

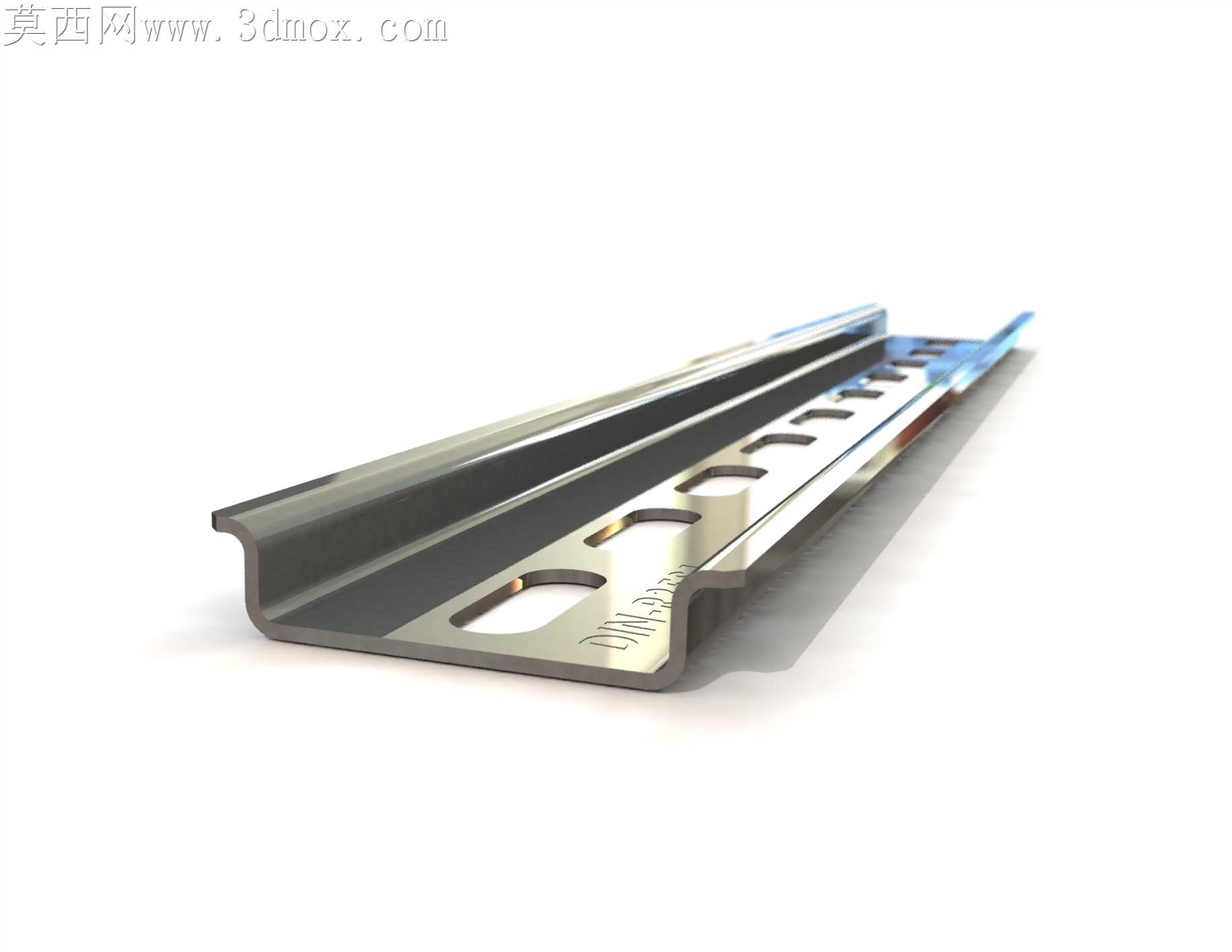

做变量关联的时候没走常规的全尺寸锁定路子，把高度、宽度、长度三个核心尺寸单独拉出来做了独立参数组，还特意给安装孔的间距留了自定义调整区间，之前碰到过进口柜的安装梁孔距和国标差3mm的情况，之前改模型要挨个删孔重新阵列，现在只要改孔距参数就能自动重生成所有腰型孔，连孔端的倒角都会跟着同步更新，不用二次补特征。跨软件转档的时候踩过好几次坑，之前直接存STEP格式导给结构同事，总会出现折弯面的法向翻转，导入ANSYS做静力学分析的时候要手动修复十几个破面，这次特意在导出前把所有薄壁面做了缝合公差校验，把缝合公差设成0.01mm，转成STEP和IGES格式的时候都不会出现碎面，连渲染用的面ID都做了分层，金属镀锌层的质感不用重新分面就能直接附材质。

之前做实训指导的时候见过不少学员画导轨直接用平板折弯，忽略了导轨背面和安装面贴合的定位凸筋，实际装的时候导轨会顺着长度方向窜动，这次特意把凸筋的高度设成0.2mm，刚好卡进安装梁的预压槽里，不用额外打定位销就能保证安装时的直线度，腰型孔的长度也留了1.5mm的调节余量，就算柜内安装梁的焊接位置有小偏差，也能顺利拧上固定螺丝。量产的时候特意把两端的倒角做了45度斜切，不会像直切的导轨那样在搬运的时候划伤人手，也方便往电气元件的卡扣里顺导轨，之前用直切导轨装断路器的时候，经常因为端面的毛刺卡主卡扣，要拿锉刀修半天，现在这个结构直接省掉了后续修边的工序。

参数组里还特意加了材质厚度的关联选项，换不锈钢或者冷轧板材质的时候，折弯扣除值会自动跟着材质系数调整，不用每次换材质都重新算展开长度，之前给食品生产线做不锈钢导轨的时候，就因为忘了改折弯扣除，折出来的成品高度差了0.8mm，整批200根导轨都要返工磨高度，这次把这些容易踩的坑都提前埋进参数逻辑里，不管是做常规电气柜的镀锌导轨，还是耐腐蚀场景的不锈钢导轨，改几个参数就能出符合加工要求的模型，连展开下料图的尺寸都能直接对应上激光切割的编程参数，不用二次核对尺寸。
