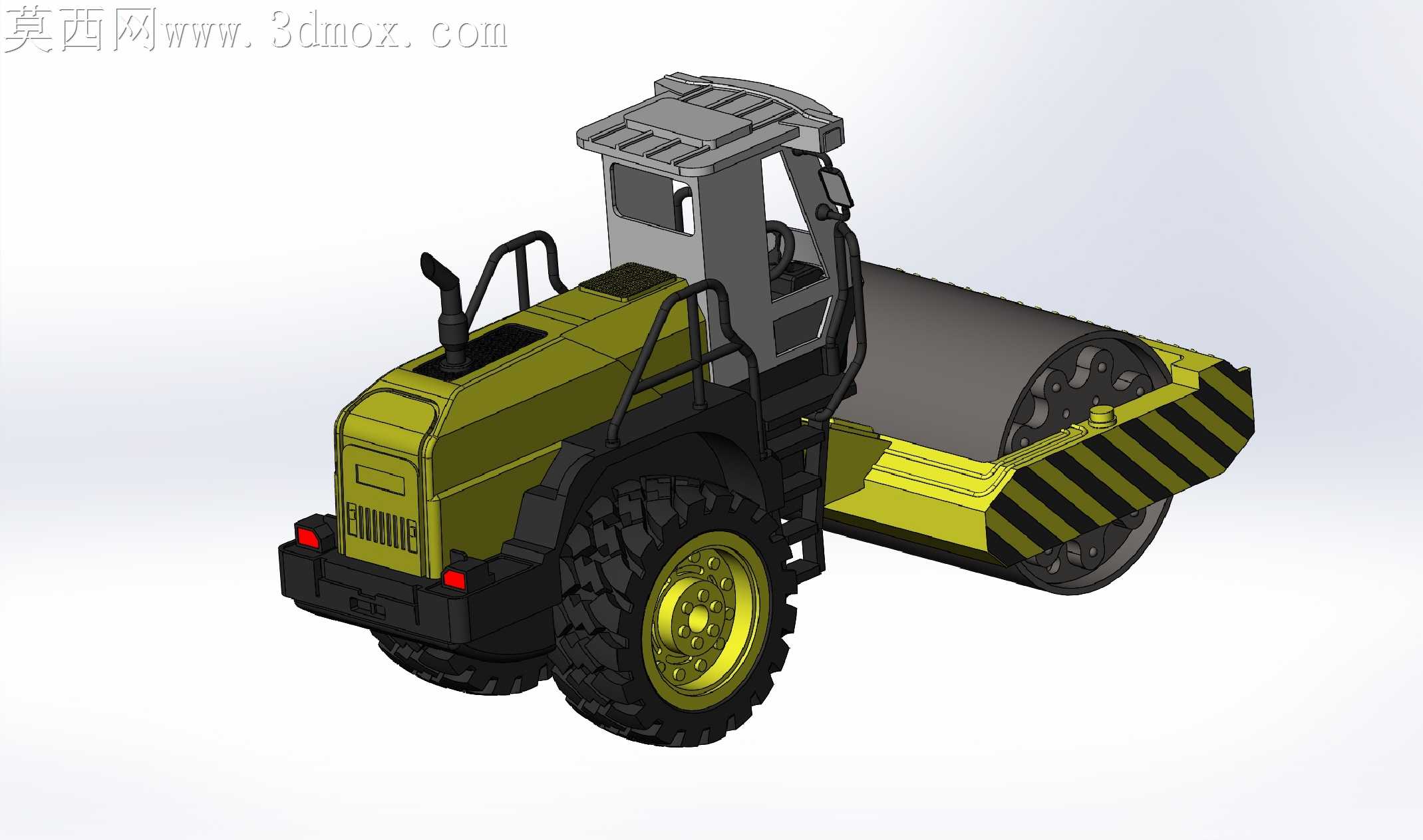

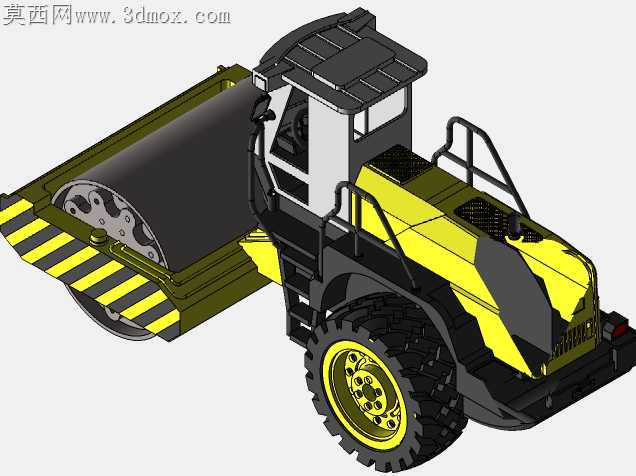

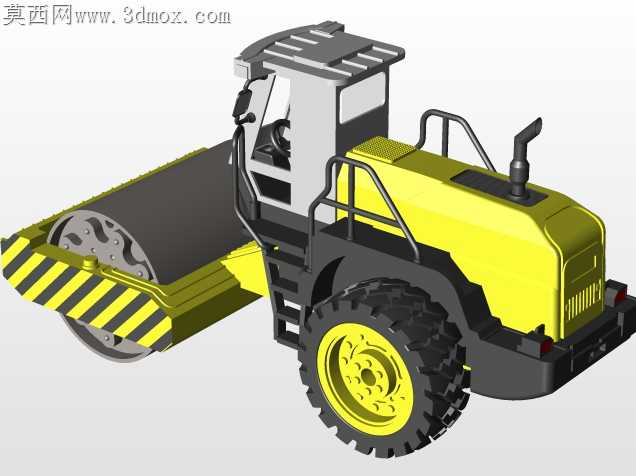

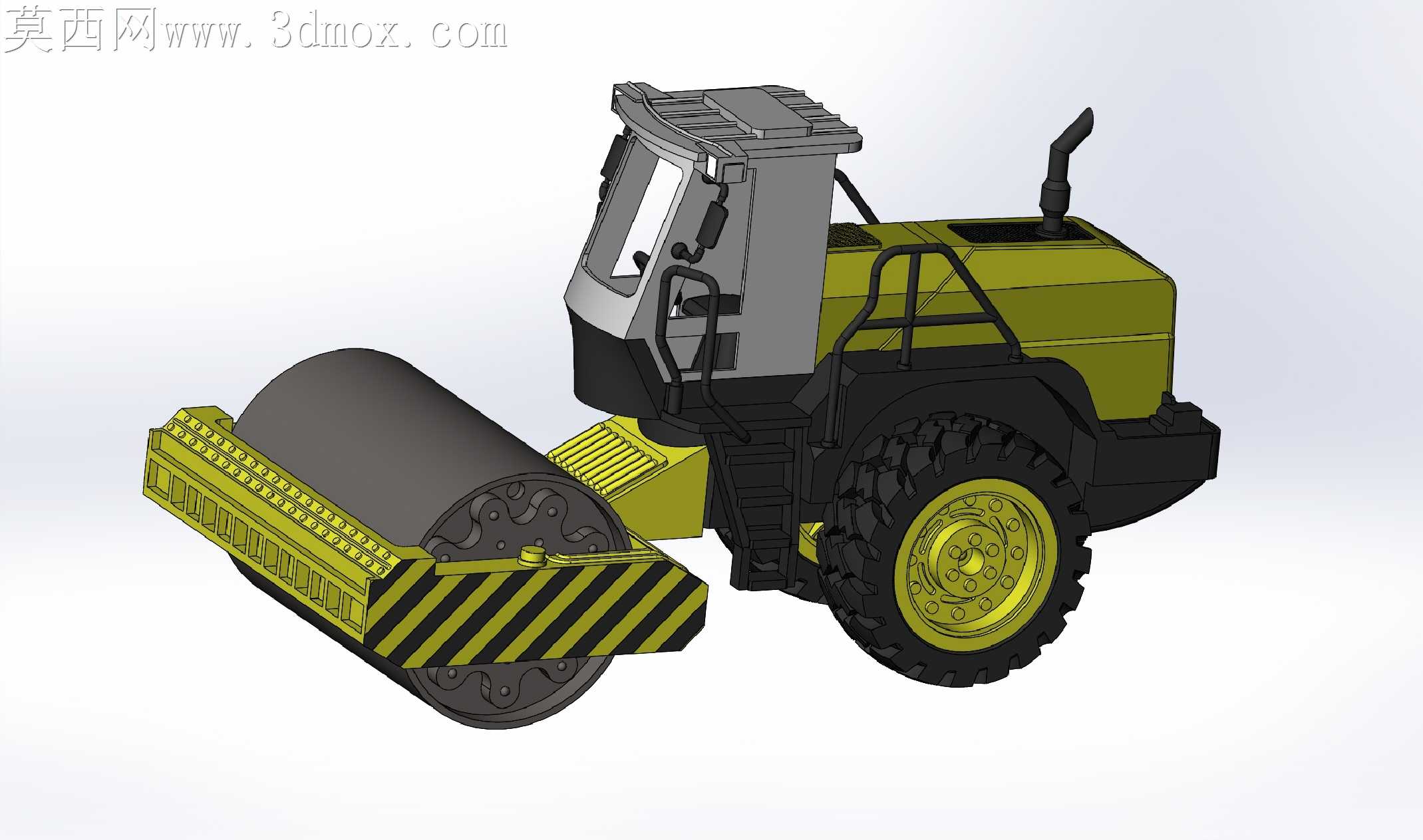

羊角碾单钢轮振动压路机械结构设计

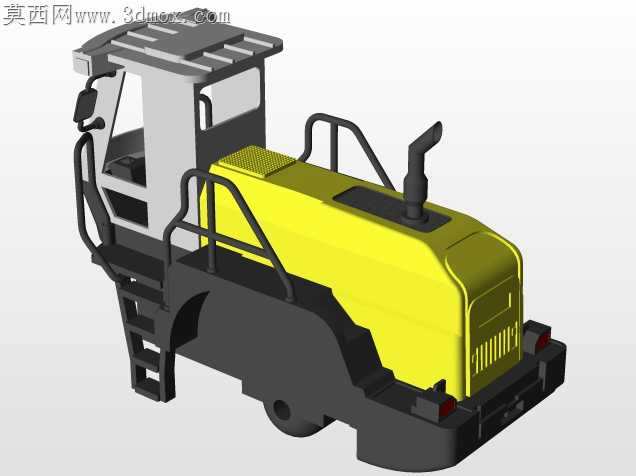

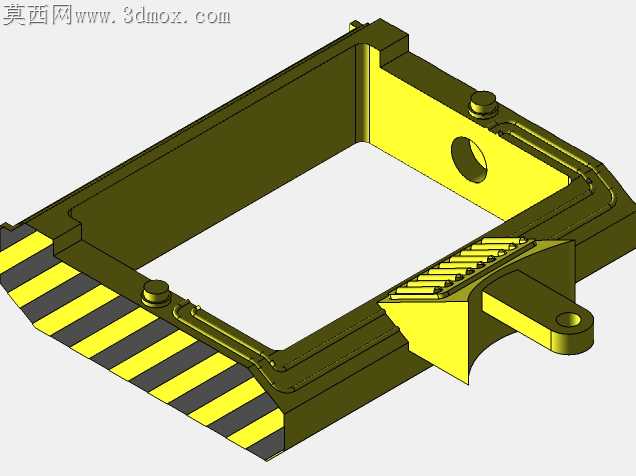

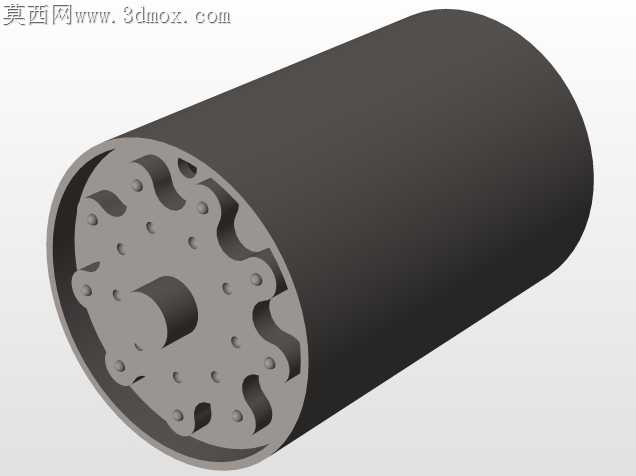

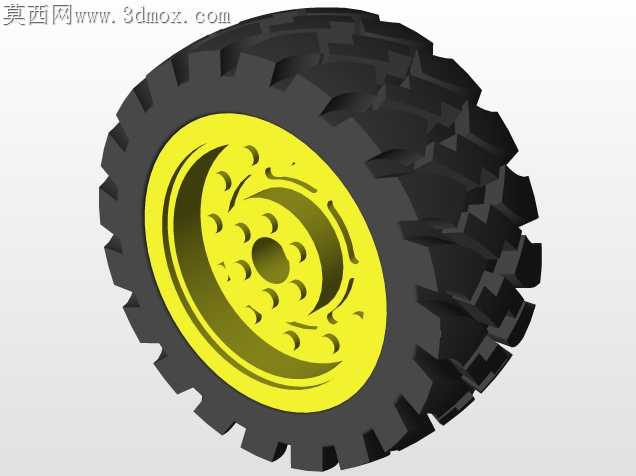

路基压实作业里，凸块钢轮的边角磕碰磨损、刮泥板与轮面间隙失准是常年困扰现场维保的痛点，这套单钢轮压路设备的结构设计，全程围绕加工适配的核心逻辑做细节取舍，没有为了视觉效果做冗余的非功能曲面。钢轮表面的凸块排布没有采用规整的等距阵列，特意错开了轮胎碾压后的轮迹带位置，每排凸块的轴向偏移量经过反复调整，避免压实过程中出现连续的未压实条带，凸块根部做了R12的过渡圆角，不是为了外观顺滑，是考虑到铸钢件冷却过程中直角位置极易出现缩松缺陷，圆角过渡能让钢水充型更平稳，后续热处理时也能减少应力集中开裂的风险，加工时圆角位置可以直接通过铸造成型，不需要额外铣削加工，能省掉近三分之一的粗加工工时。前车架的铰接位置没有采用市面上常见的薄钢板折弯支座，改用整体铸钢件搭配镶套式铰接销孔，销孔内壁预留了0.3mm的珩磨余量，压装铜套后能保证铰接位置的同轴度误差控制在0.05mm以内，转向时不会出现卡滞异响，也能避免长期重载下支座焊缝开裂的问题。刮泥板的安装座做了长圆孔调节结构，现场作业时可以根据钢轮磨损量随时调整刮板与轮面的间隙，不用拆换整个支架，刮板边缘采用了可更换的耐磨橡胶条，磨损后只需要松开压条螺栓就能快速更换，不用动火切割焊接。驾驶室的框架采用矩形管拼焊结构，管梁的拼接位置特意避开了应力集中的转角处，焊缝位置设计在受力较小的侧面，焊接后不需要做额外的探伤补强就能满足防翻滚的强度要求，驾驶室底部的减震垫安装座做了下沉式设计，能降低整车重心，坡地作业时侧翻风险更低。后驱的轮胎轮辋没有采用复杂的多片式结构，改用整体式滚压轮辋，减少了轮胎漏气的密封点位，轮边的行星减速壳体与桥壳的连接法兰做了止口定位，装配时不需要反复调整就能保证齿轮啮合间隙，后桥上方的机罩采用了快拆式的卡扣连接，日常检查空滤、液压油位时不需要拧动多颗螺栓，掀开卡扣就能掀开罩盖。钢轮前端的推板边缘做了可更换的耐磨焊条堆焊层，推平凸起土堆时磨损的只是堆焊层，不会损伤推板本体，堆焊层磨耗后现场就能补焊修复，不需要返厂加工。排气尾管的朝向特意避开了驾驶室进风口位置，不会让发动机尾气倒灌进驾驶室内，尾管的固定支架采用了橡胶减震衬套，能过滤发动机运转带来的振动，避免尾管长期振动出现焊缝断裂。
