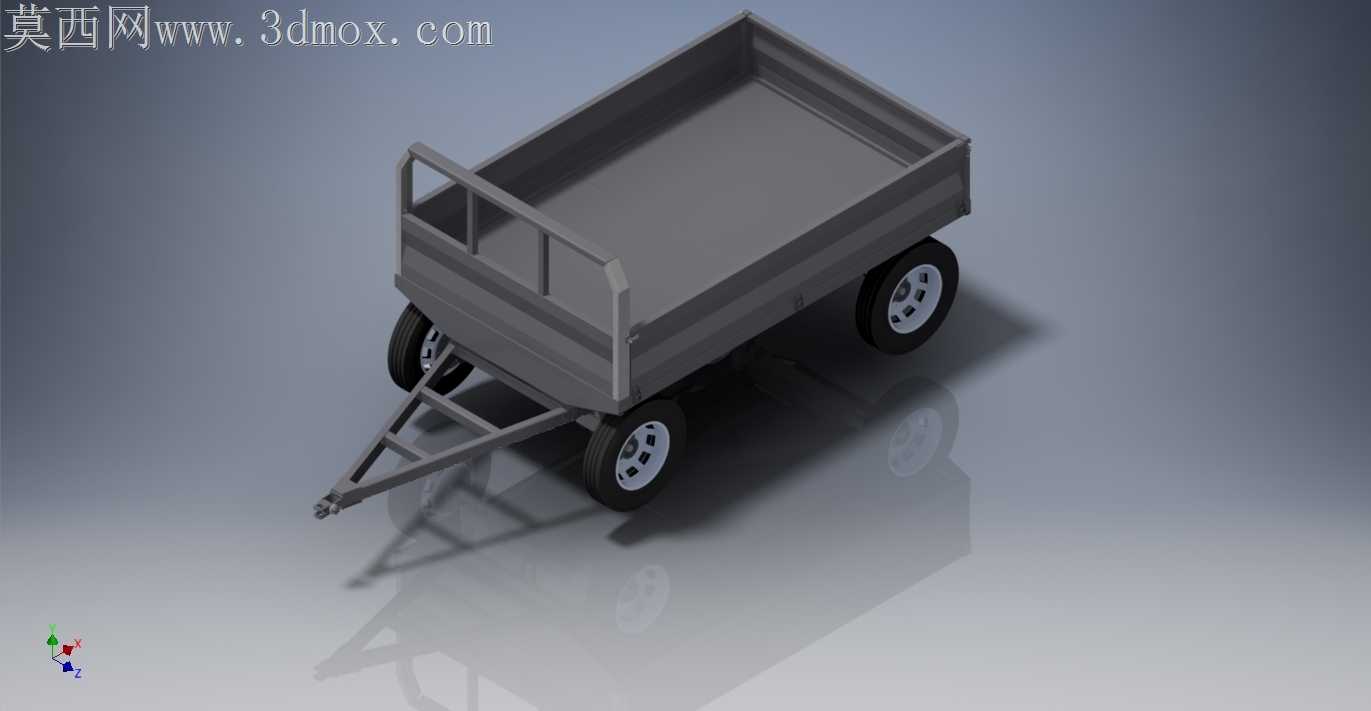

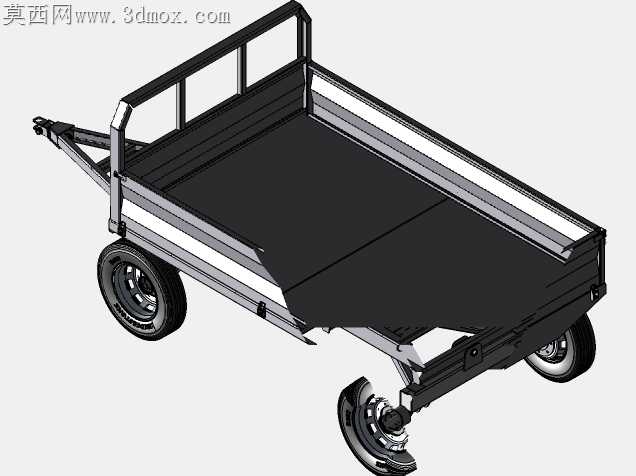

四吨载重农用牵引拖斗结构设计

田间非铺装路面转运农资、建材时，常规焊接拖斗常出现牵引架焊缝撕裂、轮轴偏载啃胎、货厢边角应力集中开裂的问题，这款四吨级拖斗的结构设计恰好对准这些实际工况的痛点做了针对性调整。牵引架采用双梁三角桁架结构，没有用常见的单根方通直连货厢的做法，两根纵梁从牵引销位置向后呈12度夹角延展，直接搭接在货厢底部的两根主横梁上，搭接位置额外加了三角加强筋，分散牵引时的拉扯力，避免急启动、急刹车时应力集中在焊缝位置。牵引销座做了内嵌式设计，销孔周围堆焊了耐磨衬套，不用额外加装耐磨片，长期使用磨损后只需要更换衬套就能恢复配合精度，减少田间维修的配件成本。货厢的厢板没有用整板冲压的结构，而是采用边框加内嵌波纹板的组合，波纹方向垂直于货厢底板，满载散装物料时，侧压力会顺着波纹纹路分散到上下边框，不会出现整板外鼓变形的情况。厢板和底板的连接位置没有用满焊，而是间隔15公分做段焊，段焊缝隙预留了热胀冷缩的余量，夏季高温暴晒或者冬季低温冻胀时，不会因为焊缝应力集中出现漆面崩裂、焊缝脱开的问题。轮轴安装位置特意往前偏移了12公分，重载时牵引架位置的下压力控制在80到120公斤区间，既不会因为压力太轻导致牵引头翘头，也不会因为下压力过大增加牵引车的后桥负载。轮拱位置做了内凹的圆弧避让，轮拱边缘卷了一圈圆钢，避免碎石飞溅打坏漆面，同时卷边结构也提升了轮拱位置的抗变形能力，满载过坑洼路面时货厢轻微形变也不会蹭到轮胎。货厢前端的扶手没有做装饰性的弯管造型，而是直接用两根方通焊接在前端厢板上，高度刚好到成年人胯部位置，人员站在牵引架上整理货物时可以借力，扶手下方留了穿绳孔，固定篷布或者捆绑货物时不用额外焊接挂点。底板下面的横梁间距控制在30公分以内，铺4毫米厚的花纹钢板时，满载四吨袋装水泥或者砂石不会出现底板凹陷的情况，横梁和纵梁的连接位置用了角件搭接，没有直接对接焊接，装配时可以先把所有横梁点焊定位，调整对角线误差控制在2毫米以内再满焊，避免焊接变形导致整个货厢扭曲，行驶时出现跑偏、轮胎偏磨的问题。
