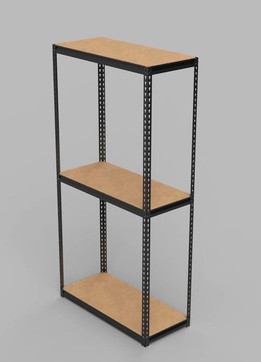

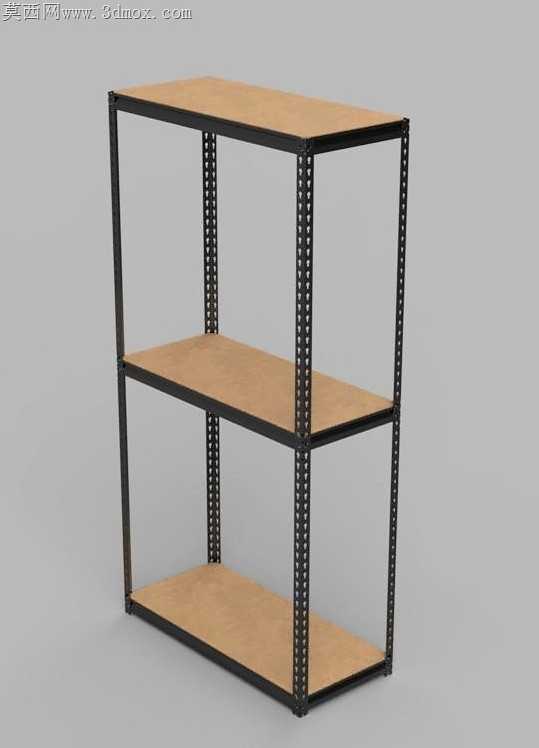

模块化三层钢框架置物搁架结构设计

常规轻型仓储搁架最容易出问题的位置，永远是立柱冲孔与层板托臂的卡接节点——很多廉价货架用薄钢板冷冲成型的立柱，齿孔边缘没有做压边强化，搁板放满重物后卡齿会顺着冲孔边缘滑切变形，用不了半年就会出现层板倾斜、卡接失效的隐患。这套模块化钢框架搁架在结构优化时，先把立柱的齿形冲孔做了内翻边处理，冲孔边缘的折边相当于给卡接位加了一圈加强筋，托臂卡入后受力点从薄钢板的剪切面转移到折边的承压面，同等壁厚下抗滑切能力能提升40%以上，哪怕层板放满零散五金件也不会出现卡齿滑脱的问题。

层板部分没有用全钢材质，选了密度板作为搁板基材，不是为了省成本，而是钢框架的装配公差天生存在累计误差，四根立柱的冲孔位哪怕只差0.2毫米，全钢层板放上去就会出现翘边、放不平的问题，密度板本身有微量的形变冗余，能抵消掉立柱安装时的公差偏差，搁板铺上去之后能和托臂完全贴合，不会出现局部悬空导致的受力集中。搁板边缘和钢框架的接触位置留了0.3毫米的间隙，没有做严丝合缝的配合，是考虑到仓储环境温湿度变化大，密度板会有微量的湿胀干缩，留够间隙能避免板材膨胀后顶弯框架横梁。

中间的加固立柱没有通长设置，只在层板跨度的三分之一位置做了分段支撑，很多人做三层搁架会把中间立柱从底到顶焊死，反而会让框架形成超静定结构，地面不平时框架会因为应力无法释放出现焊缝开裂，分段式的支撑只承接上下两层的横梁受力，地面轻微不平时支撑段能有微量的位移余量，不会把应力集中到焊缝位置。框架的所有直角连接位都没有做外凸的焊疤，焊后打磨平齐再做喷塑处理，不仅搬运时不会刮破包装，日常取放物品也不会勾扯到收纳盒的边缘。

层板的前后边缘比钢框架外沿多出5毫米，这个小细节是为了防止放在层板上的小件物品顺着框架和层板的缝隙掉下去，多出来的边沿刚好能挡住直径10毫米以下的小零件，日常存放螺丝、电工配件这类零散物件时不用额外铺防滑垫。底部的框架触地位置没有装可调脚轮，反而做了平切的触地面，是因为轻型搁架日常很少移动，平切触地的接触面积比脚轮大很多，地面有轻微不平整时也能放稳，不会出现一碰就晃的问题。
