工业风三层办公文件收纳置物架

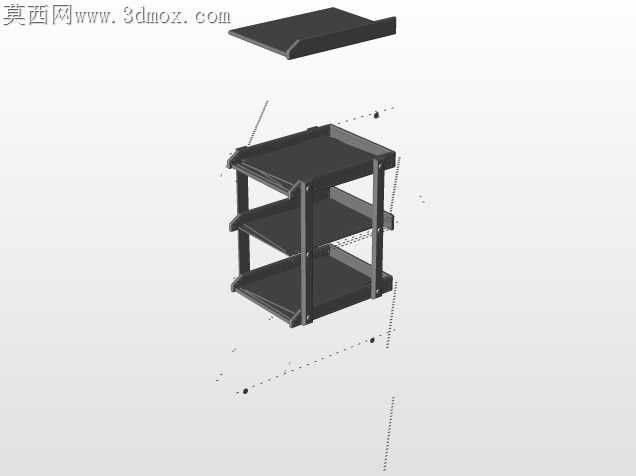

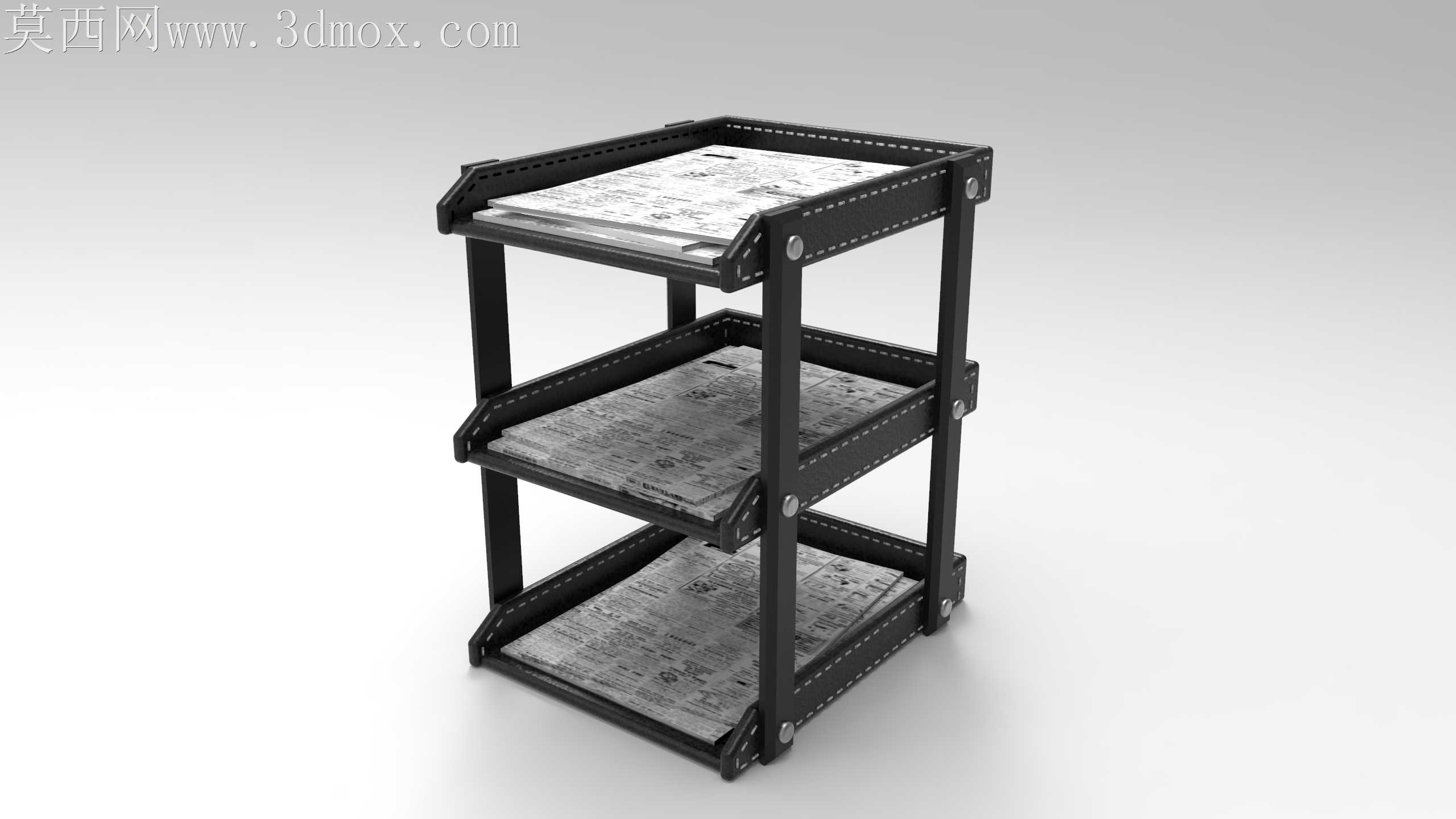

当初做这个架子的结构时，最先踩的坑是层板边缘的包边切削毛刺，第一次打样的铝型材包边没做倒圆角处理，边缘锋利得能刮破A0图纸的边角，后来反复调整铣刀进给量，把每层承托板的四周边缘都做了1.2mm的圆弧倒角，哪怕手直接蹭到也不会划伤。装配的时候特意留了0.15mm的立柱插接公差，之前试过紧配结构，组装的时候敲得立柱漆面都掉了还卡不到位，松一点又会晃，反复调了三次插接件的尺寸，最后做到徒手就能对准卡入，组装完整体晃动量控制在0.3mm以内，放满厚重的工程蓝图也不会歪。层板的承托面特意做了微凹的防滑纹理，一开始想做纯平的金属面，结果放光滑的铜版纸资料的时候稍微碰一下就滑下来，后来在不增加整体厚度的前提下，在承托面压了细密的防滑纹路，既不影响纸张平铺，也不会让资料轻易滑落。跨软件转档的时候特意核对了所有装配面的重合度，之前从建模软件转渲染格式的时候，出现过立柱和层板连接件的面错位，渲染出来有难看的缝隙，后来逐件检查了所有配合面的法线方向，把重合公差压到0.02mm以内，不管是导出做结构验证还是渲染效果图都不会出现破面。做结构取舍的时候放弃了一开始想加的抽屉设计，本来想在最下层加个抽拉小抽屉放回形针、记号笔这类小文具，后来算整体承重的时候发现加抽屉会削弱立柱的连接强度，放满图纸的时候下层容易变形，干脆把三层都做成开放式承托结构，每层的承重都能到15kg，足够放日常办公的各类文件、图册。灵感来源是车间里的工具置物架，平时在车间看到师傅们用的工具架结实耐造，就想着把这种结构缩小改成办公室用的文件架，把工业风的铆钉外露结构保留下来，黑色的金属框架搭配做旧质感的层板，放在设计工作室里也能当装饰，不会像普通塑料文件架那样显得廉价。
