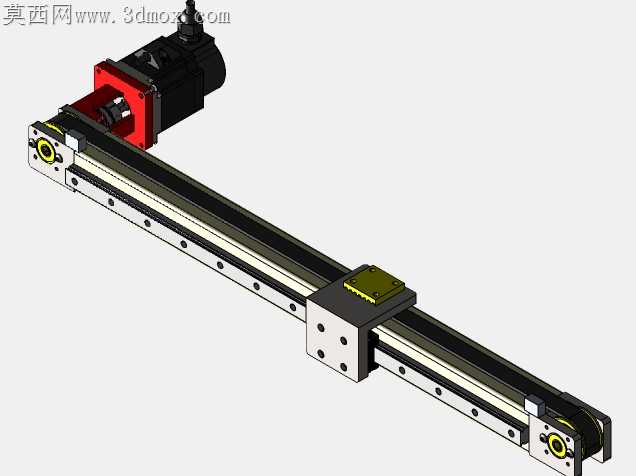

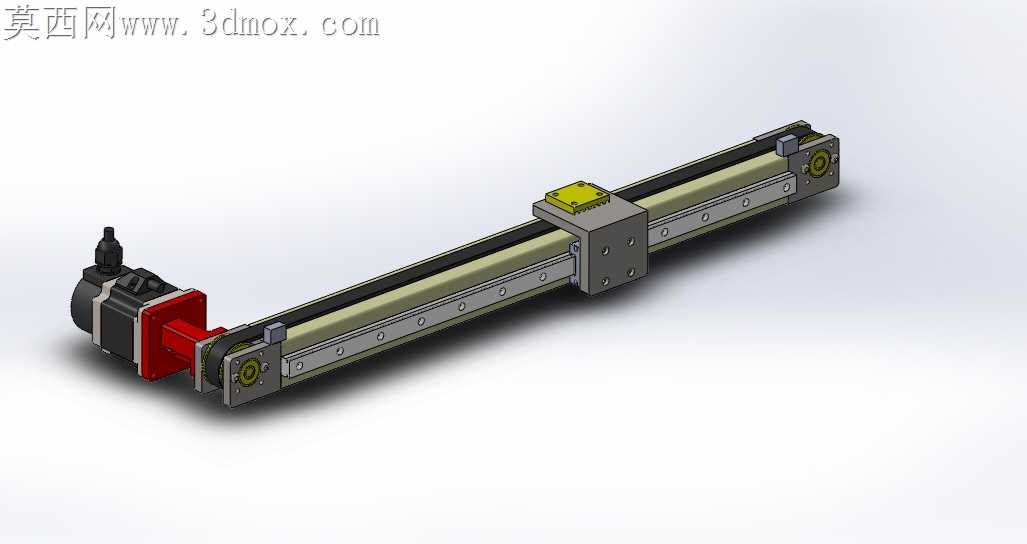

伺服驱动皮带式线性滑台模组设计

皮带式线性滑台在轻载高速往复工况里，最容易被忽略的隐患是皮带张紧力不均带来的偏载磨损，不少量产滑台运行三五个月就出现滑块卡顿、皮带跳齿，根源在于两端同步轮的安装座没有预留微调余量，装配时只能靠硬敲调整平行度，长期运行后铝型材导轨面的微变形会进一步放大张紧力偏差。这款滑台的端部传动座做了腰型孔让位设计，同步轮轴座可以沿着滑台长度方向微调0.5-2mm的张紧行程，不用拆解端部护板就能完成皮带张紧度校准，适配现场运维不用返厂调整的需求。滑块安装板的侧面做了嵌入式的光电感应触发片安装槽，不用额外在型材上打孔固定感应片，避免打孔破坏铝型材内部的加强筋结构，同时感应片的位置可以沿着槽位任意调整，适配不同行程的限位、原点触发需求，不会出现感应位置偏差导致的超程撞机。端部的伺服电机连接座采用分体式抱紧结构，电机输出轴和同步轮轴的同轴度可以通过连接座的止口微调，避免硬连接带来的轴系别劲，不少同类型滑台为了省加工成本把电机座和端部传动座做成一体，电机轴和同步轮轴的同轴度全靠加工精度保证，一旦加工出现0.1mm以上的同轴度误差，运行时就会出现电机轴发热、同步轮异常磨损的问题。滑台的导轨采用内嵌式安装，导轨基准面和铝型材的安装槽一次铣削成型，不用装配时反复打表找正导轨平行度，铝型材本身的直线度控制在0.1mm/m以内，装配后滑块的运行阻力偏差不超过15%，长行程运行时不会出现卡顿点。滑块上的负载安装面做了密集的螺纹孔阵列，不同规格的工装夹具都能直接安装，不用额外做转接板，减少负载端的安装高度，降低整体重心带来的倾覆力矩影响。皮带内侧的压带块做了锯齿状咬合结构，和皮带齿形完全贴合，不会出现长期往复运行后皮带和滑块连接位打滑的问题，压带块的固定螺丝采用防松弹垫加耐落胶双重防松，适配高速往复的振动工况，不会出现螺丝松动导致的传动失效。端部的同步轮采用轴承双支撑结构，相比单支撑的悬臂结构，能承受更大的径向张紧力，高速运行时不会出现轴端跳动，同步带的运行噪音能控制在60分贝以内，适配3C装配、检测分拣这类对噪音有要求的车间场景。
