板件冲切用冷冲切割工装模具结构

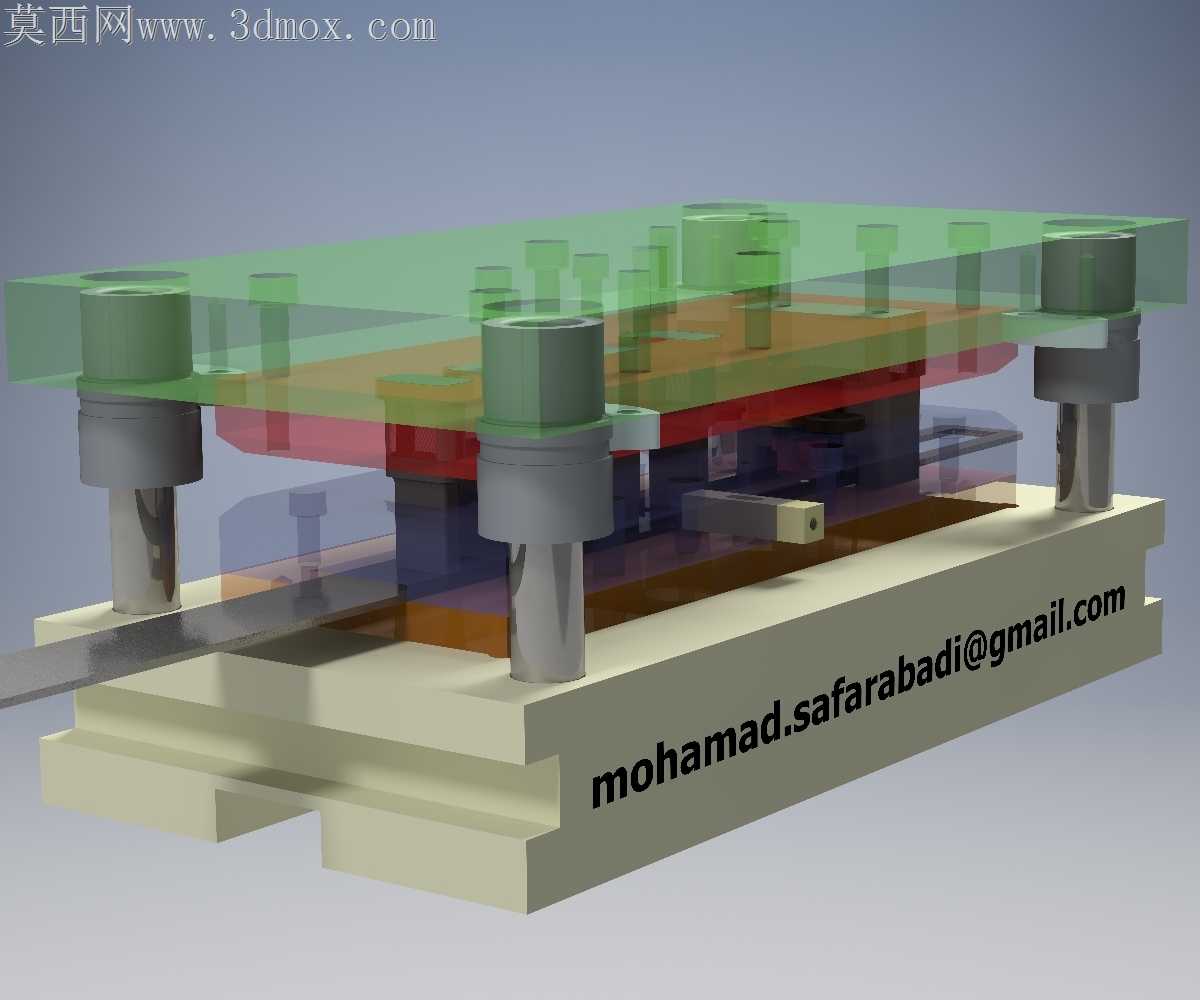

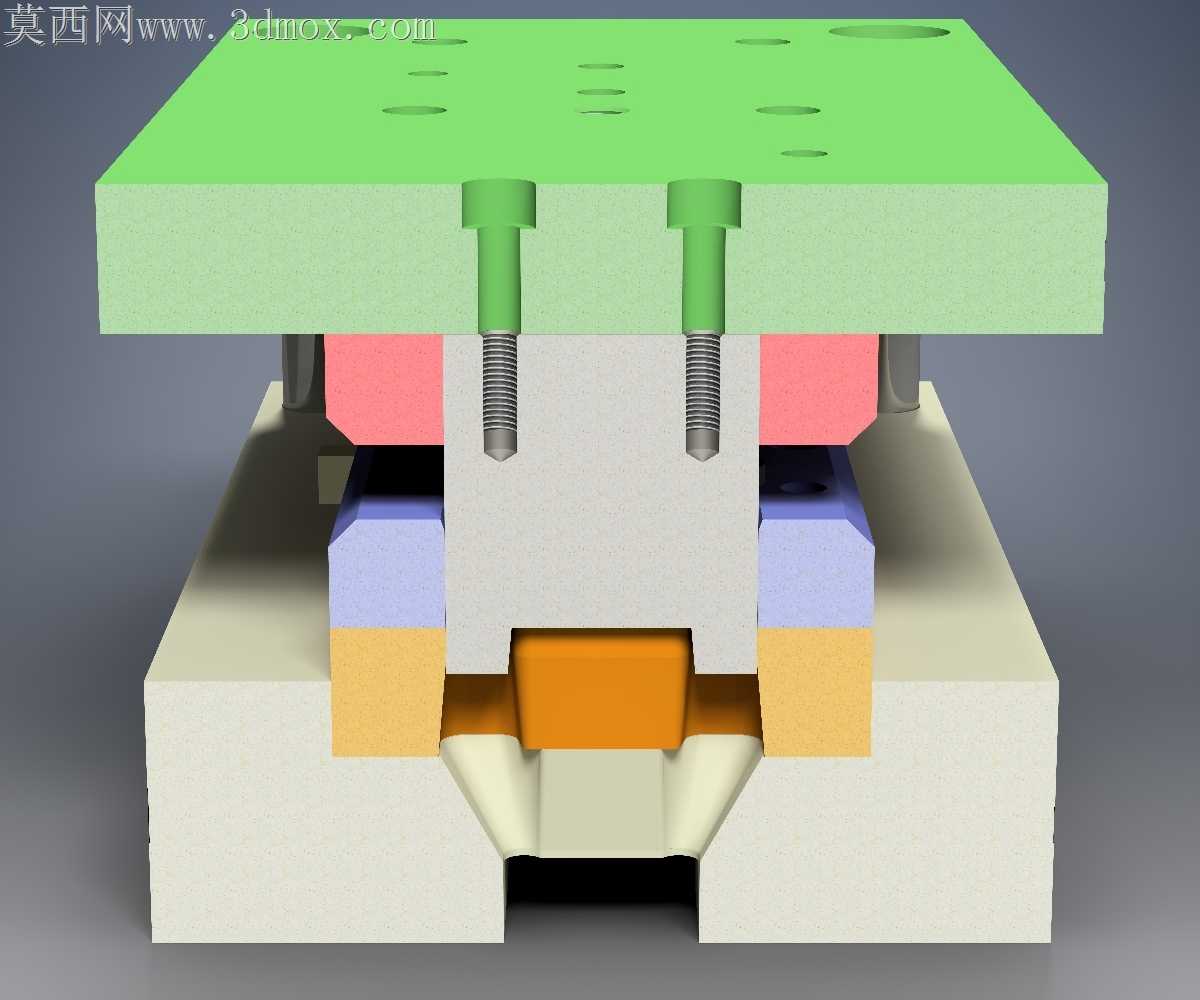

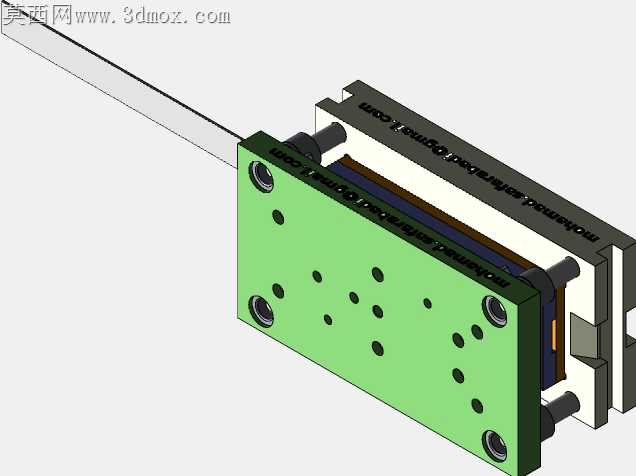

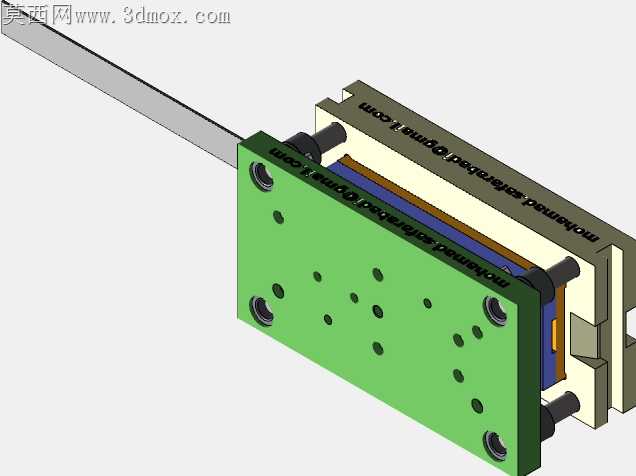

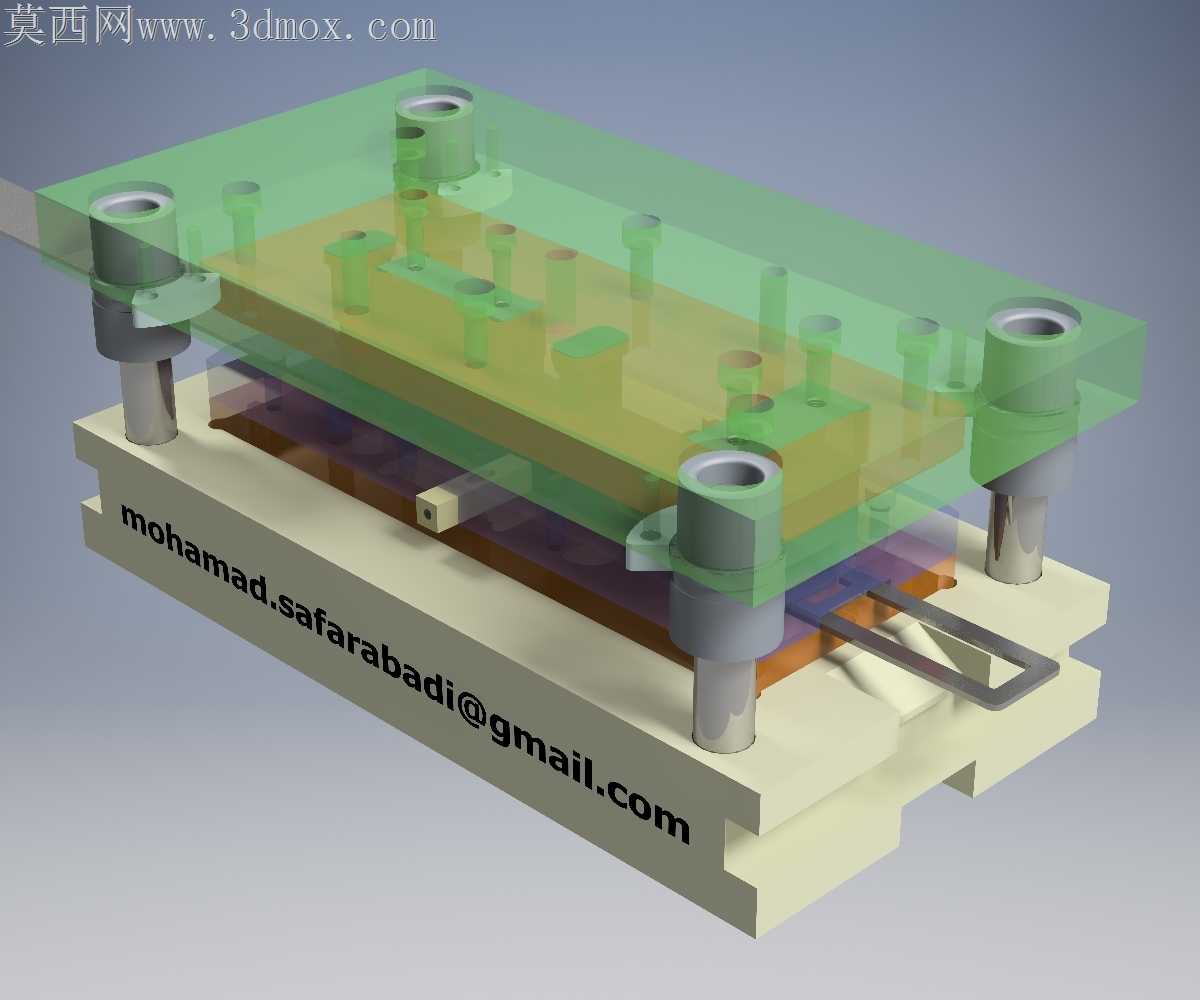

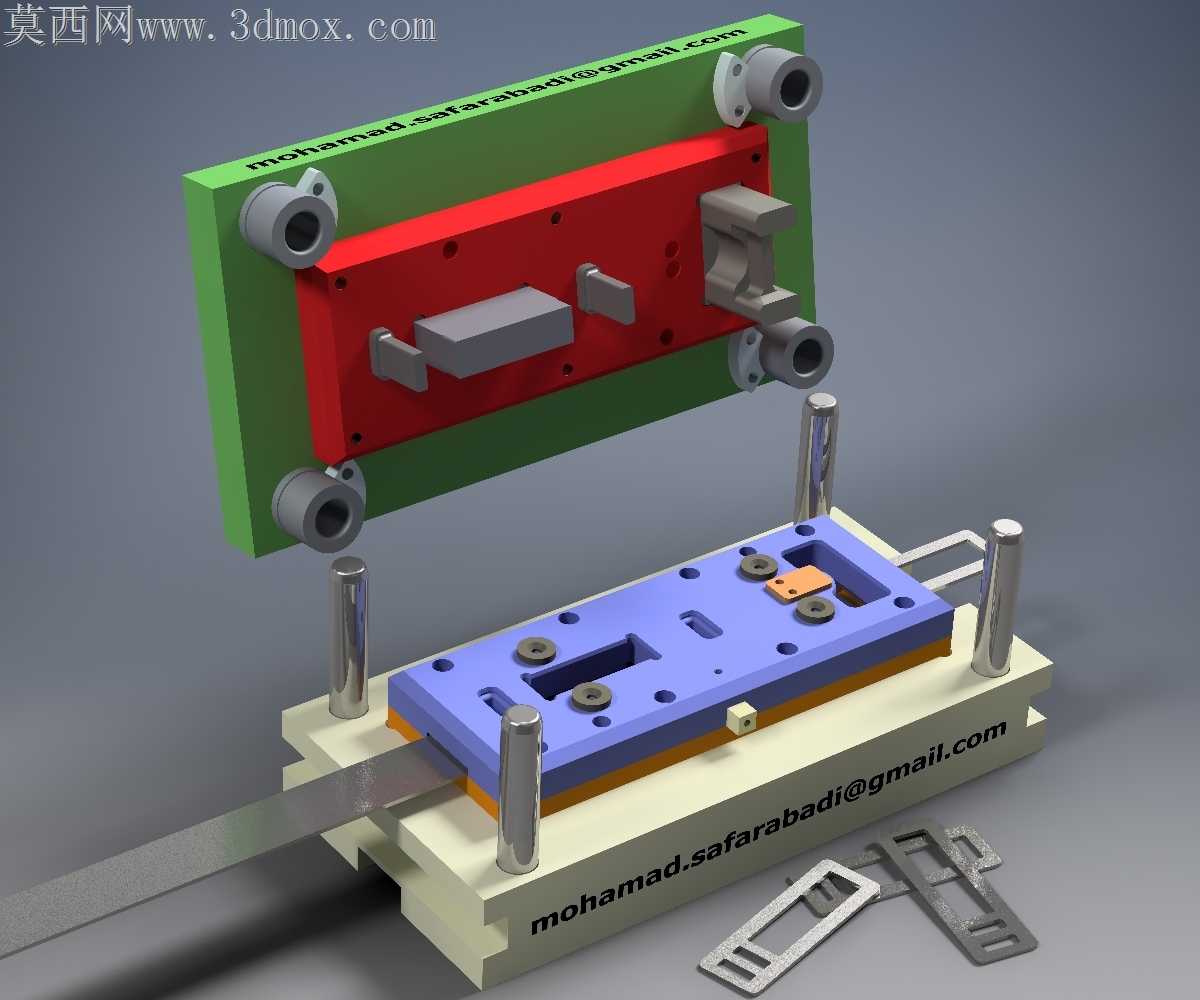

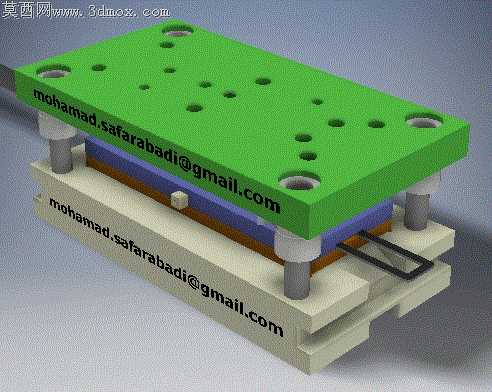

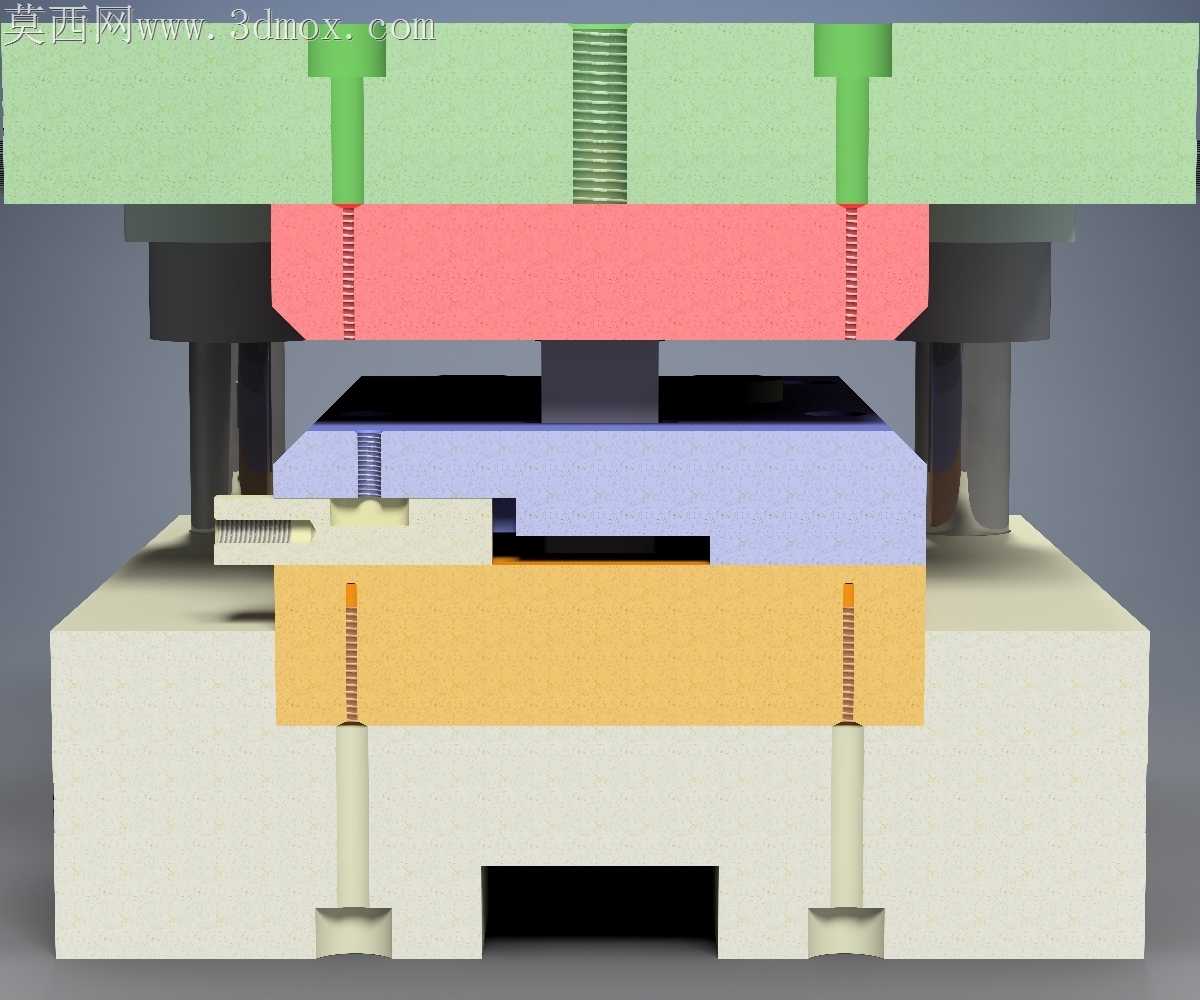

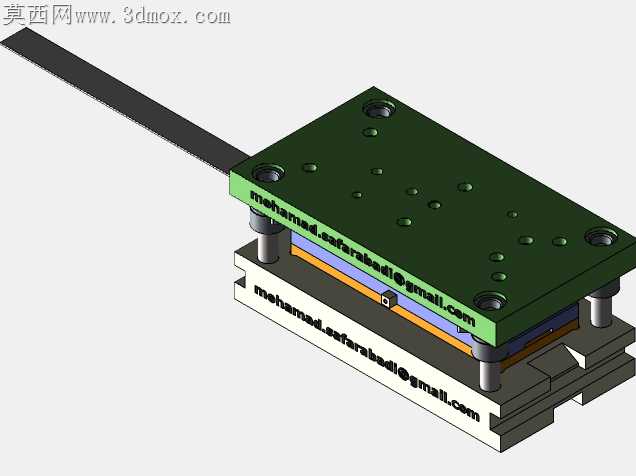

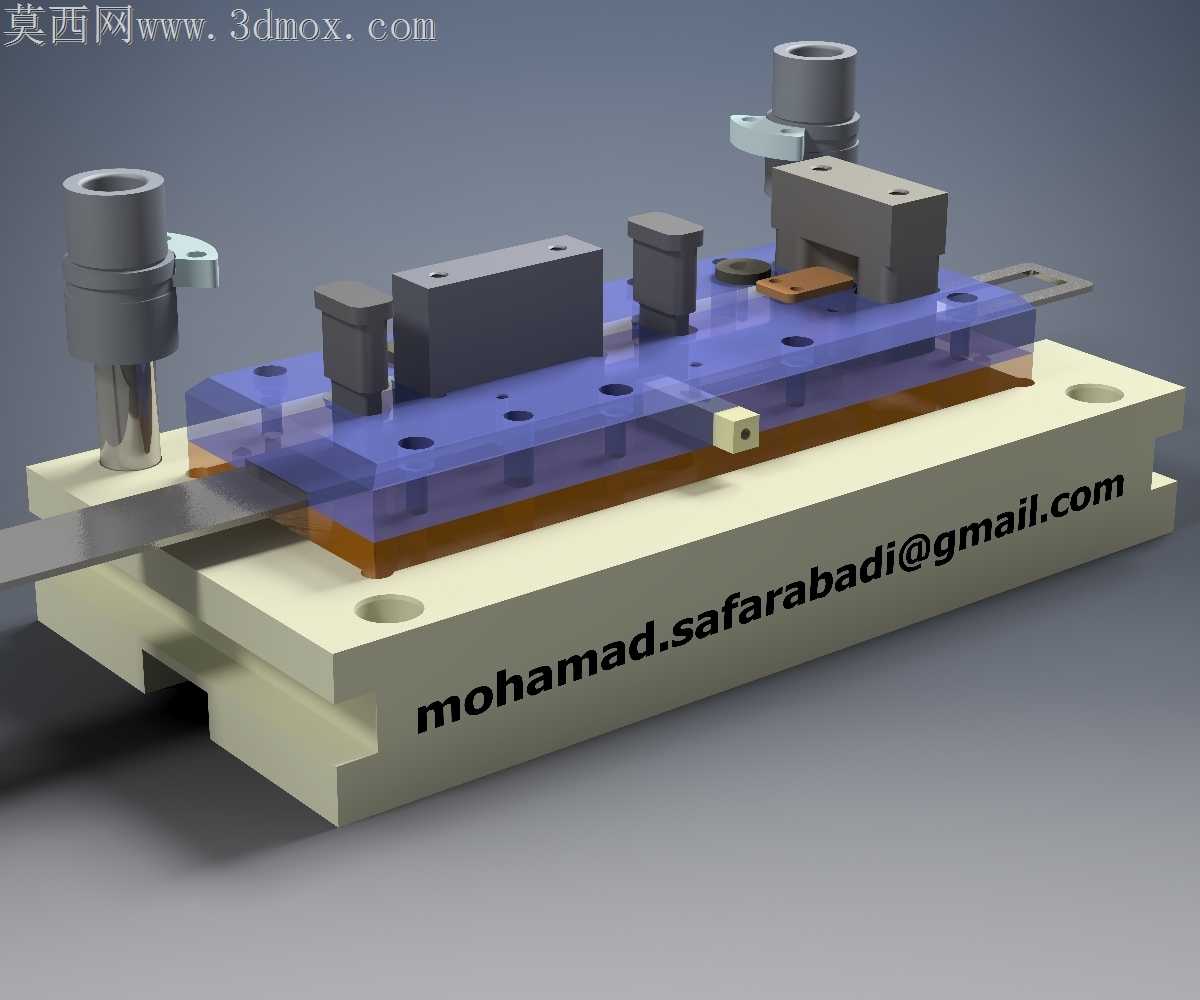

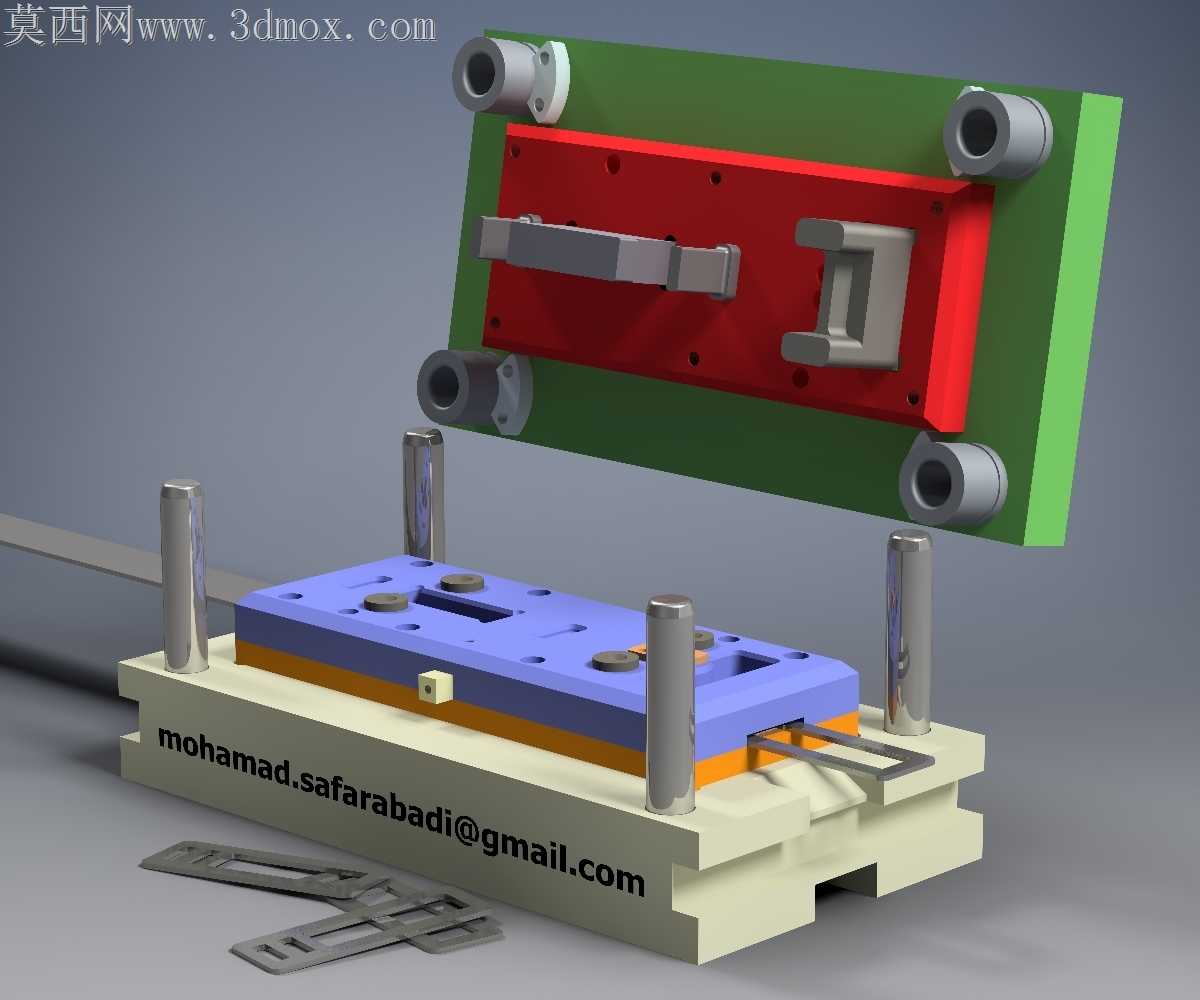

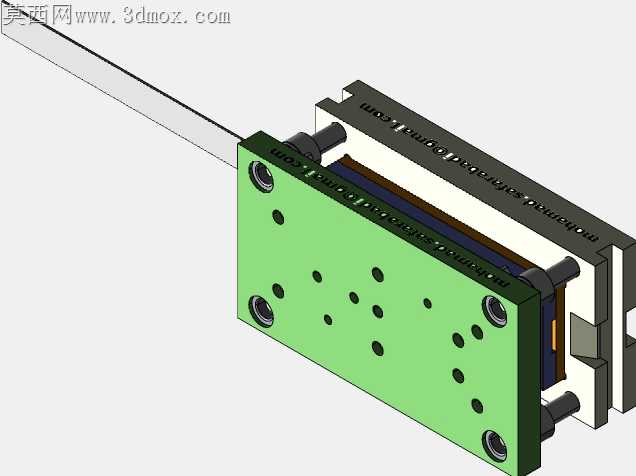

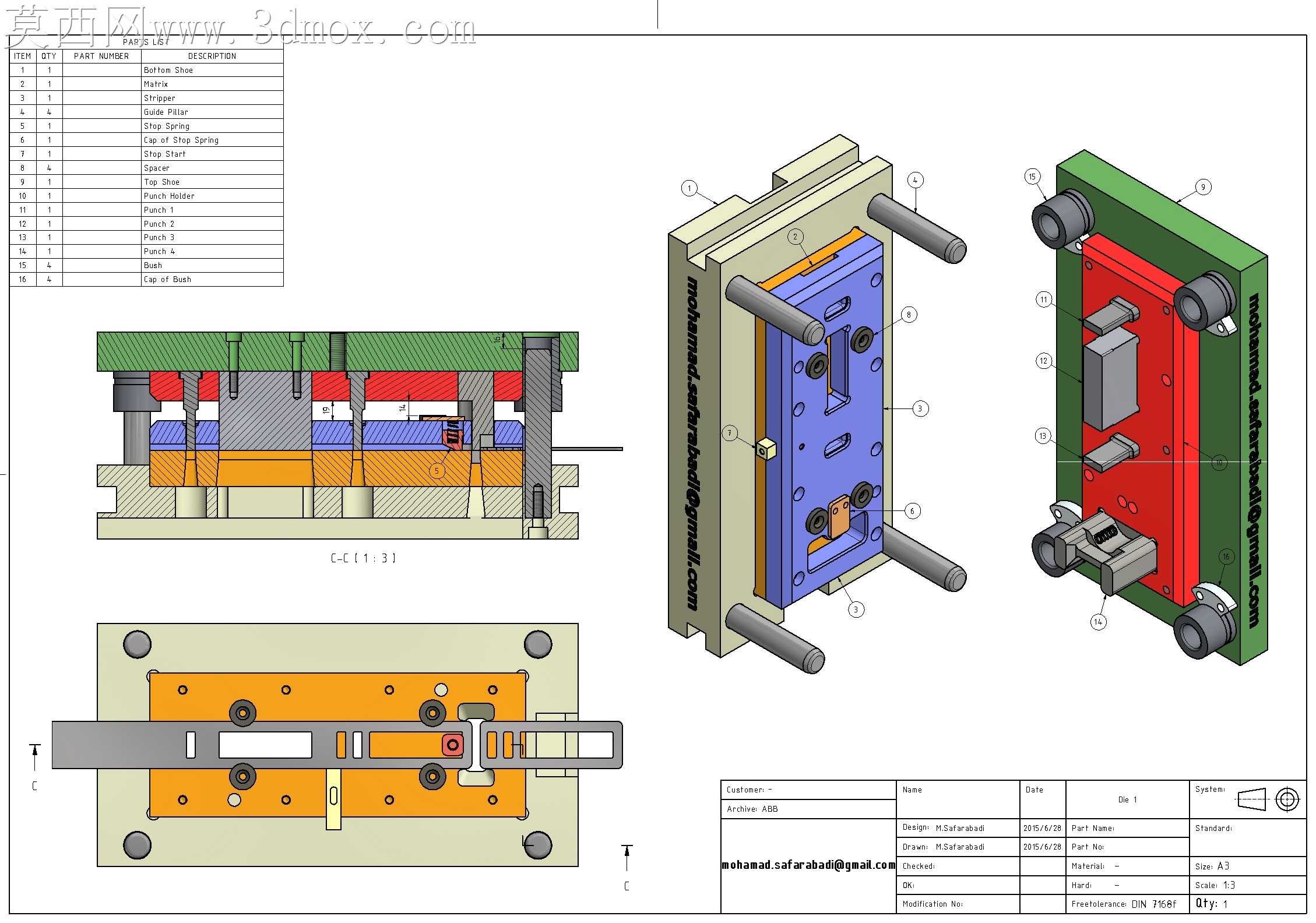

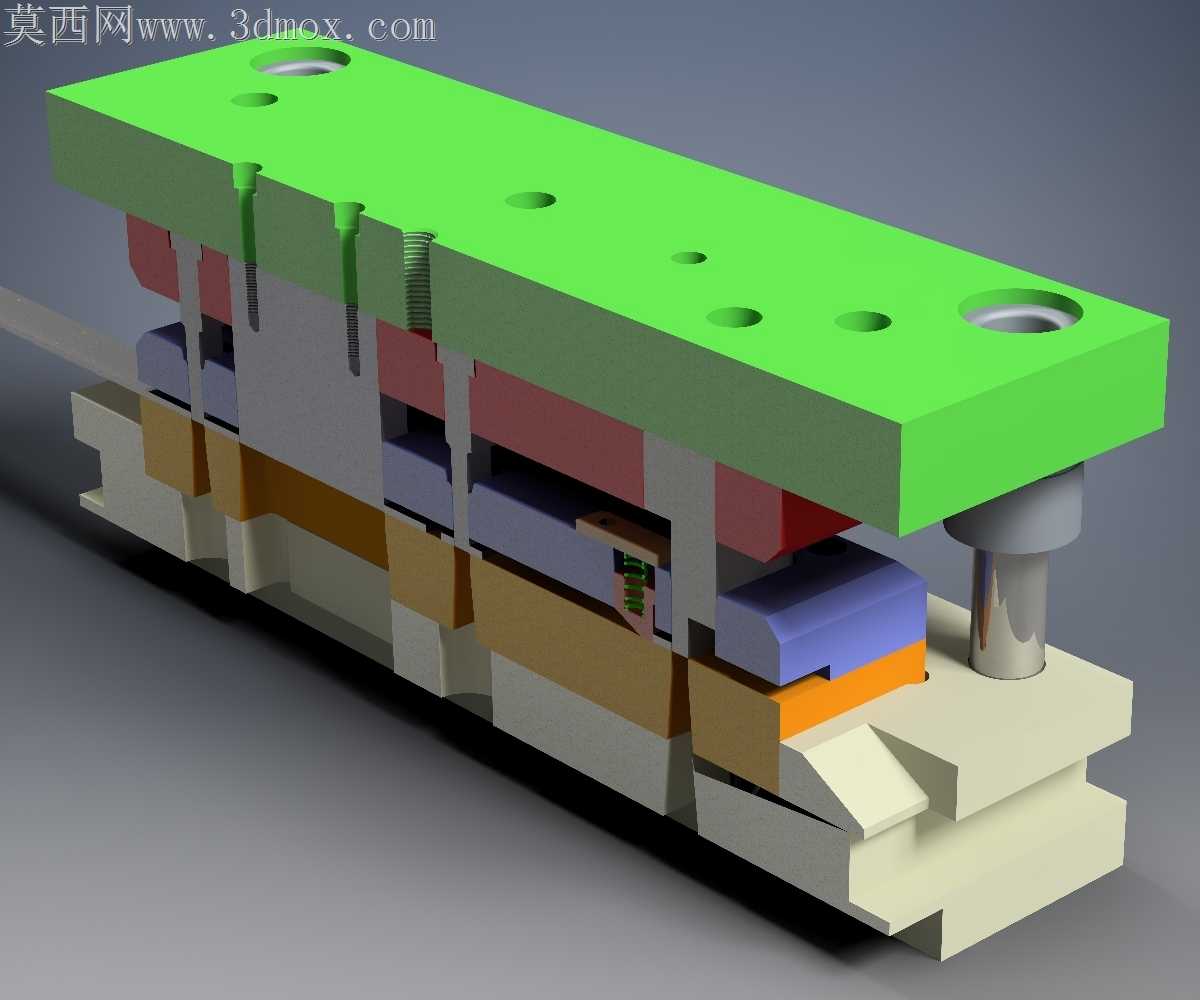

板料冲切现场最常碰到的问题，是上下模合模时的侧向偏移导致刃口啃伤，这套切割模的导柱布局刚好针对这个痛点做了适配。四根导柱分布在模架四角，导套嵌入上模座的沉孔内，压装时预留了0.02mm的过盈量，既避免导套长期受冲击松动脱出，也不会因为过盈量太大撑裂上模座的铸铁基体。上模座表面的多组安装孔，是为不同规格的凸模固定做的预留，孔位的同轴度公差控制在0.01mm以内，凸模装入后不需要额外配磨就能保证刃口与下模凹模的间隙均匀，冲切0.5-2mm厚度的冷轧钢板时，断面毛刺高度能稳定控制在0.05mm以内，不需要后续额外的去毛刺工序。上下模之间的紫色垫板采用了淬硬的Cr12MoV材质，硬度达到HRC58-62，承受冲切瞬时冲击力时不会出现凹陷变形，垫板和模座之间的接触面做了精磨处理，平面度误差不超过0.008mm，避免凸模受力不均出现崩刃。下模座侧边的黑色弹压卸料构件，采用了矩形截面的弹簧提供卸料力，相比圆形弹簧，矩形弹簧的压缩行程更大，弹力释放更线性，冲切完成后上模回程时，能稳稳把箍在凸模上的板料退下来，不会出现板料随凸模上行的卡料问题。模座侧面的小定位块，是用来给待加工板料做侧向定位的，定位块的工作面做了15度的导入斜角，操作人员放料时不需要反复对齐位置，顺着斜角就能把板料推到准确的加工位置，单工位的上下料时间能缩短近三分之一。导柱和下模座的配合段做了退刀槽设计，压装导柱时不会因为配合面的空气无法排出导致导柱装不到位，也方便后期维护时把导柱顺利顶出更换，不需要破坏模座本体。上下模座的边角都做了R3的圆角处理，避免搬运和安装时锋利的边角划伤操作人员，模座表面的安装沉孔深度统一控制在12mm，固定螺栓拧入后螺栓头完全沉入沉孔内，不会突出模座表面影响安装平面的贴合度。这套结构没有多余的复杂构件，所有配合面的公差设定都兼顾了加工成本和使用精度，普通的平面磨床和坐标镗床就能完成所有零件的加工，不需要用到五轴等高端加工设备，中小模具车间就能轻松实现量产加工，日常维护只需要定期给导柱加注润滑脂，检查刃口磨损情况即可，长期使用的维护成本很低。
